想在C4D里给圆柱体“挖”出规整的凹槽？布尔运算绝对是你的首选利器。今天，我们就手把手走一遍这个经典操作，关键几步，效果立现。

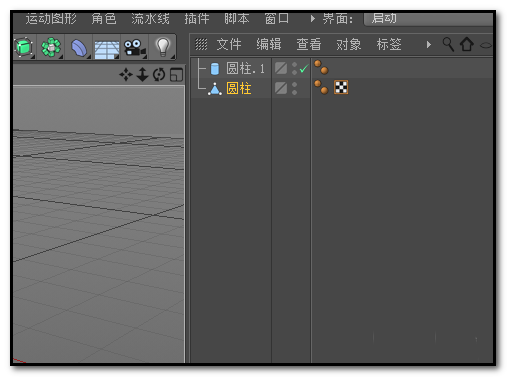

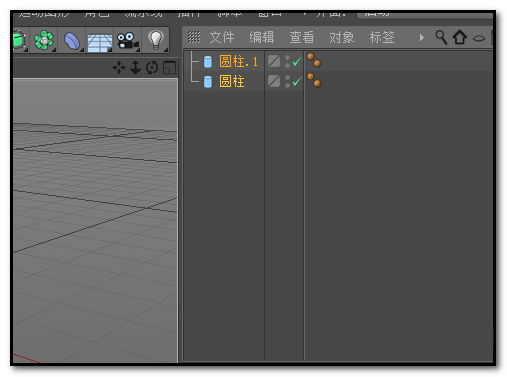

第一步，启动场景，创建两个圆柱基础物体。对象面板里会随即出现“圆柱”和“圆柱1”。先把它们俩都选中。

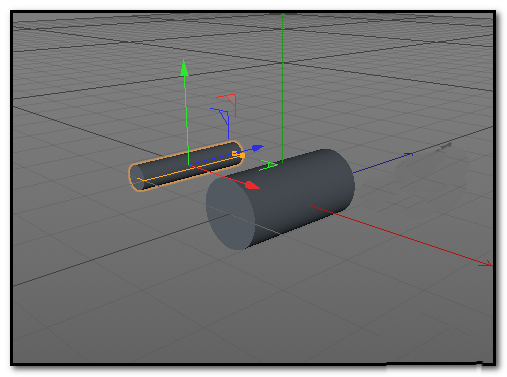

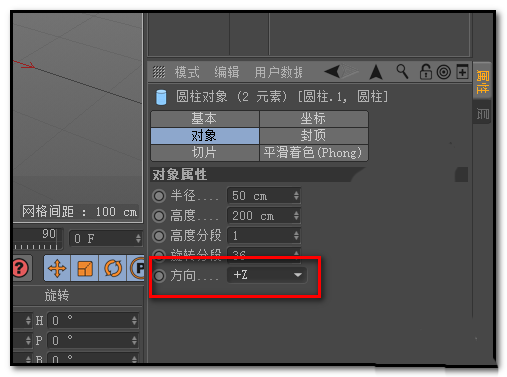

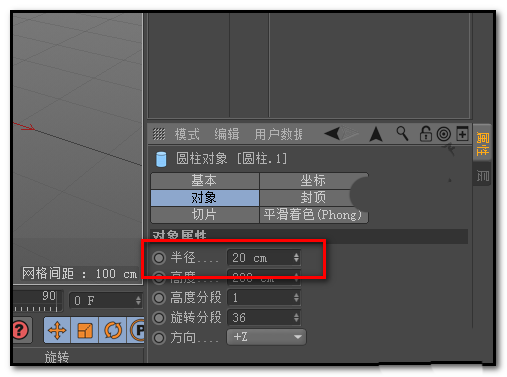

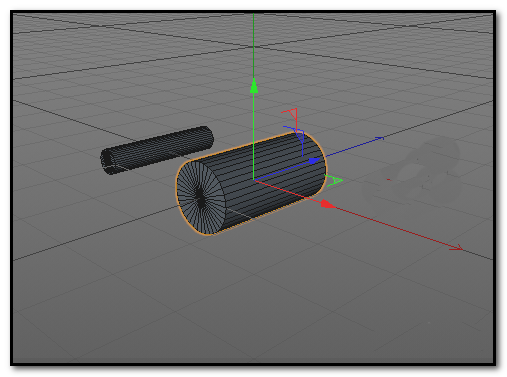

第二步，调出对象属性面板。这里有个小细节：把两个圆柱体的“方向”统一设置为“+Z”，确保轴向一致。接着，单独选中“圆柱1”，把它的半径参数修改为20（这是用来控制凹槽大小的关键数值，你可以根据实际需求调整）。

第三步，来处理主体。单独选中“圆柱”对象，直接按下键盘上的C键，将其转换为可编辑对象。这一步必不可少，它为后续的布尔运算做好了准备。

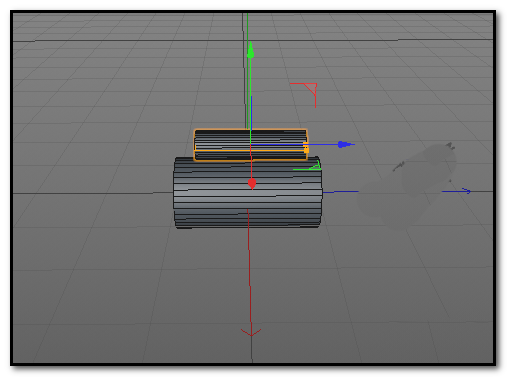

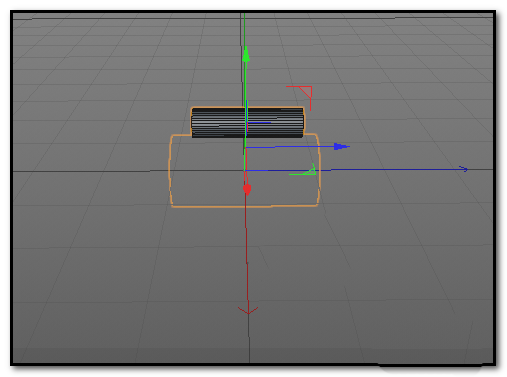

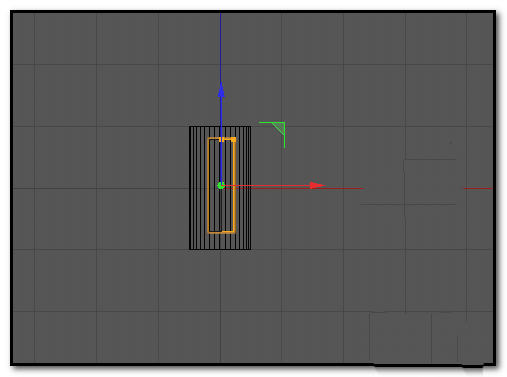

第四步，调整位置。按下F2键切换到顶视图，这样视角更精准。把“圆柱1”（也就是我们的“挖槽工具”）移动到“圆柱”的正上方中心位置。然后，顺手把“圆柱1”的高度适当缩小一些，让它不要太高，刚好能“嵌入”主体即可。

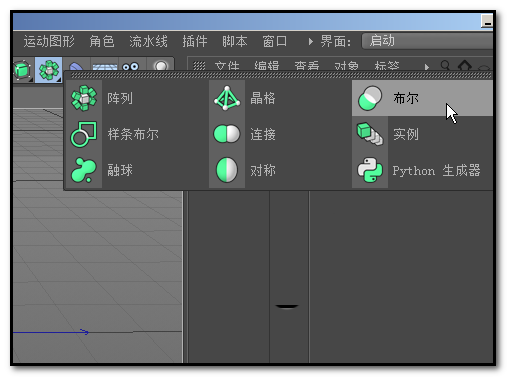

第五步，主角登场。按F1切回透视视图，然后在对象面板上方，找到并添加一个布尔生成器。

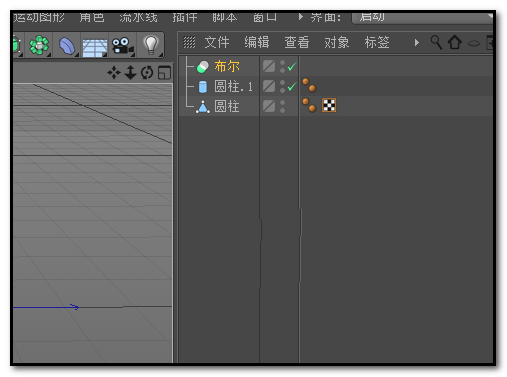

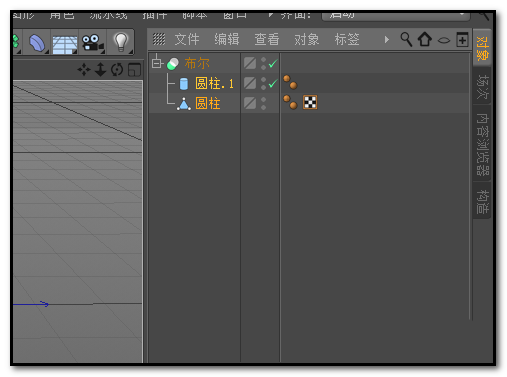

第六步，建立父子级关系。同时选中“圆柱”和“圆柱1”这两个对象，把它们拖拽到“布尔”对象的下方，成为布尔的子级。不过先别急，这时候视图里往往还看不到预期的凹槽效果。

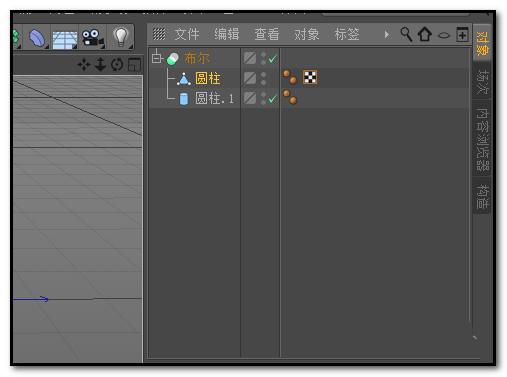

第七步，调整运算顺序。问题出在哪？关键就在于对象面板中两个子对象的上下顺序。选中“圆柱”多边形对象，把它拖到“圆柱1”的上方，就像图中所示那样。

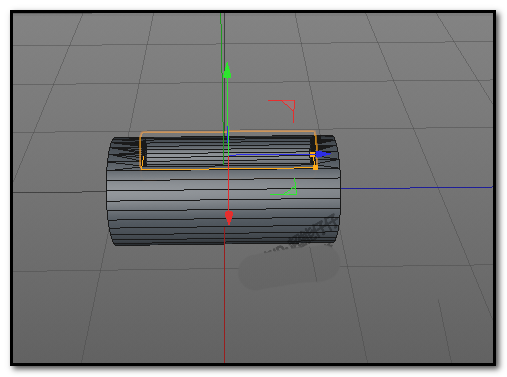

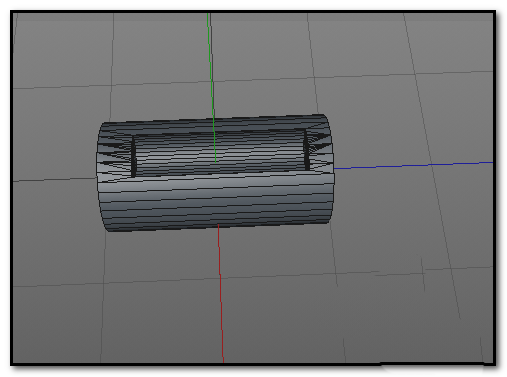

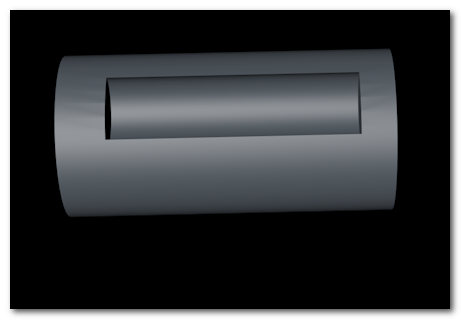

最后一步，微调出效果。现在，单独选中“圆柱1”，在视图里将它向下轻轻移动，压进“圆柱”的内部。看，效果一下子就出来了——圆柱表面出现了一道清晰的环形凹槽。

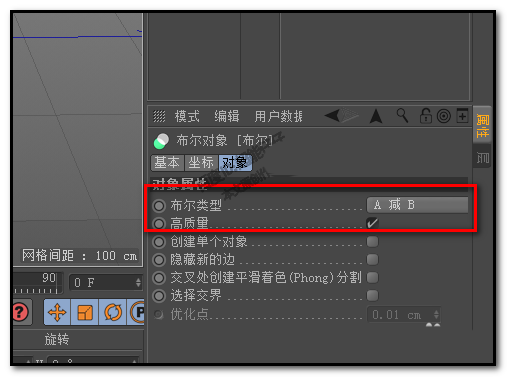

对了，最后检查一下布尔的属性面板，确保布尔类型是“A减B”。这个模式的意思是，用上方的对象（A，即圆柱主体）减去下方的对象（B，即圆柱1），从而“挖”出我们想要的形状。掌握了这个逻辑，类似的挖洞、开槽操作你都能轻松驾驭。
