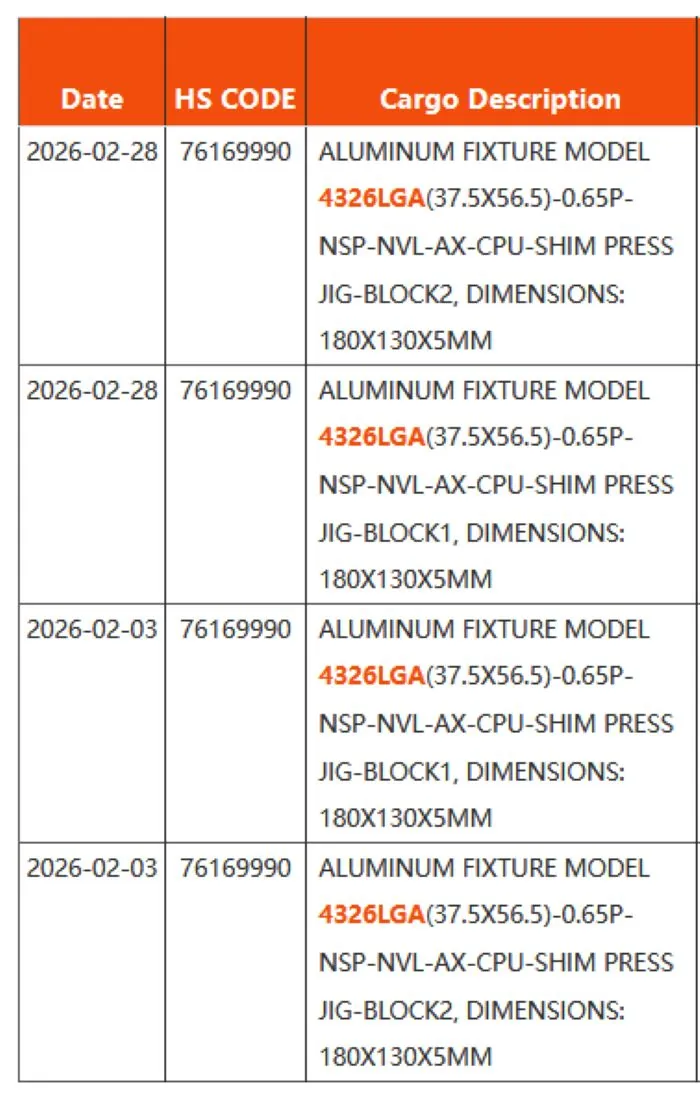

4月3日消息，一则来自科技媒体Wccftech的爆料，让下一代处理器大战的硝烟味更浓了。该媒体于4月2日披露了一份货运清单，其中关键信息直指英特尔尚未发布的Nova Lake-AX系列处理器——这款产品，被普遍视为剑指AMD Strix Halo的强力竞争者。

那么，这份清单究竟揭示了什么？最大的看点，无疑是其整合的核显规模。根据披露的细节，Nova Lake-AX处理器的最大亮点，在于集成了一个规模空前的iGPU核显芯片，执行单元数量多达384个，换算过来就是48个Xe核心。这个数字，足以让它在集成显卡领域树立新的性能标杆。相关图片如下：

另一个碘伏外界猜测的细节是封装方式。此前，不少人推测它会采用BGA封装（即焊死在主板上），但清单信息明确显示，Nova Lake-AX采用了名为LGA 4326的巨型插槽，尺寸达到了37.5×56.5毫米。

这意味着什么？简单来说，更大的插槽尺寸绝非仅仅为了“变大”。它通常预示着平台需要应对更高的供电需求、更庞大的I/O带宽，以及更复杂的内存信号处理能力。为了有个直观概念，不妨做个对比：预计用于常规桌面处理器Nova Lake-S的LGA 1954插槽，尺寸为37.5×45毫米。而LGA 4326的面积，几乎是前者的两倍。这种尺寸差异，清晰地划出了两者在平台定位和性能野心上的分界线。

如此庞大的规格，自然引出一个问题：它到底是为谁准备的？货运日志提供的线索表明，Nova Lake-AX的应用场景可能远超传统笔记本电脑的范畴。它很可能代表一种工作站级别的、可插拔的APU（加速处理单元），其竞争目标甚至可能直接指向PRO、MAX或ULTRA这类高端产品线。换句话说，这或许不是一颗普通的移动芯片，而是一颗旨在重新定义高性能集成平台规则的“巨无霸”。
