MAXONCinema 4D怎么导入UG模型

MAXON Cinema 4D怎么导入UG模型

想在Cinema 4D里用上UG（也就是Siemens NX）做的模型？其实这事儿没想的那么复杂。关键在于用好一个经典、通用的桥梁格式：IGS。下面这五步，带你一步步搞定。

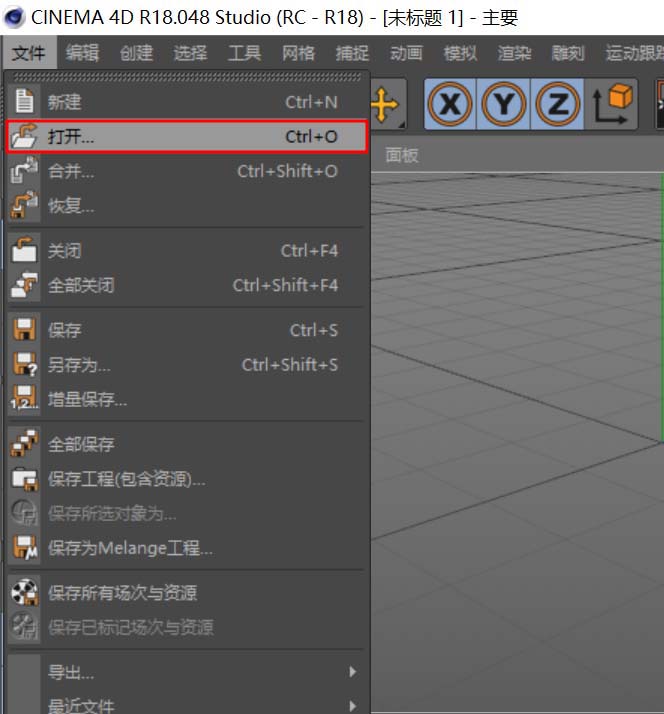

第一步，打开你的C4D。别想着去新建文件了，直接找到菜单栏里的“文件”，然后点击“打开”。C4D在兼容性上做得相当不错，支持的格式列表长得能让你看花眼，而我们今天要用的IGS，就在这份名单里。

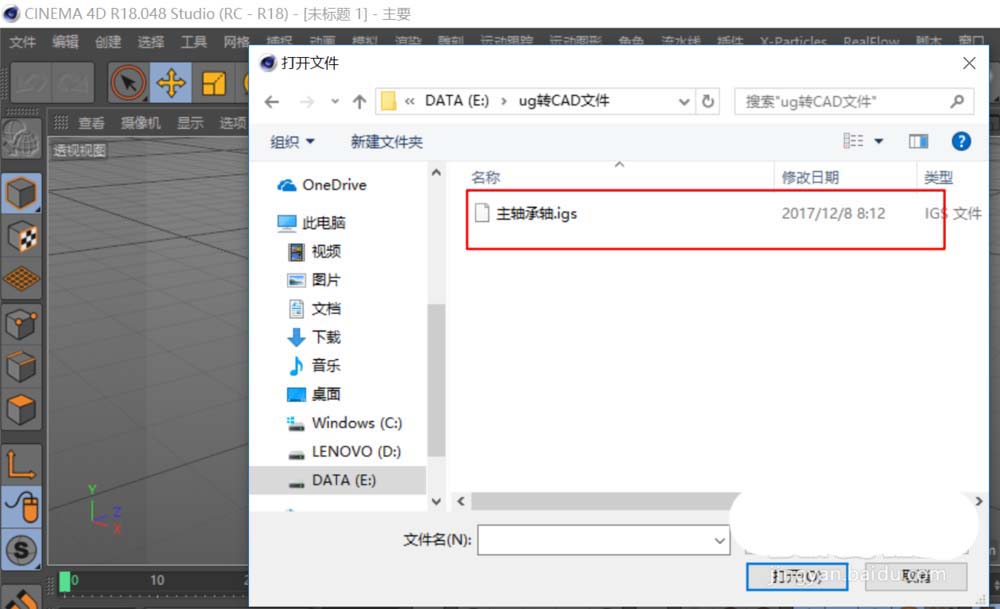

第二步，找到你的IGS文件。在打开的文件浏览器窗口里，导航到之前从UG导出的那个IGS文件的位置。选中它，点击“打开”。

这之后，一个重要的设置窗口会弹出来。别急着点确认，我们先看看这里面的门道。

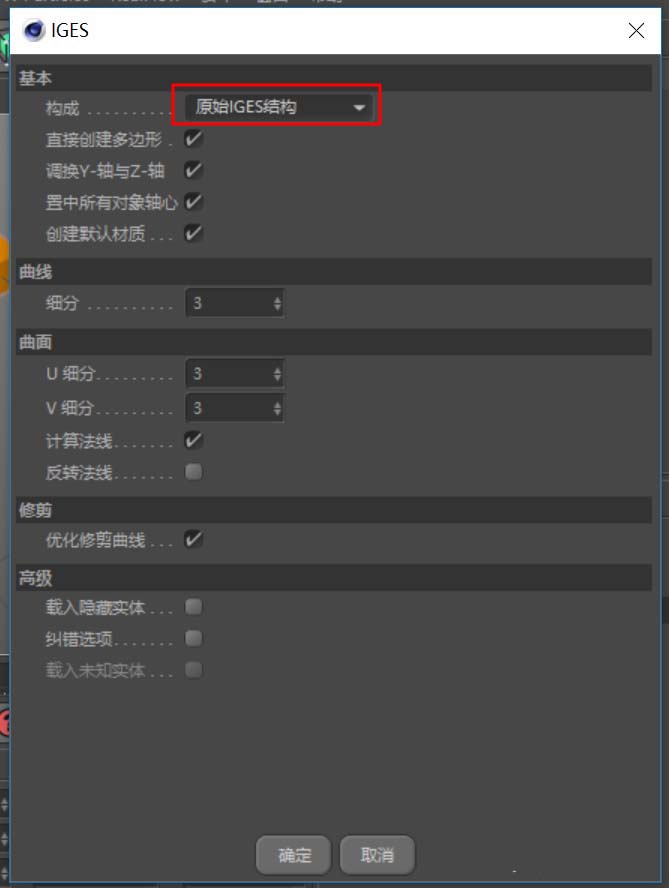

第三步，关注“构成”这个栏目。窗口里通常会有一个叫“构成”或类似名字的下拉菜单，这里提供了几个选项来定义模型的内部组织结构。

一般来说，你会看到三个最常见的选项：“按等级排序”、“按颜色排序”和“原始IGS结构”。

第四步，理解选项并做出选择。这三个选项是干嘛的呢？说白了，就是给即将导入的模型零件自动“分门别类”的规则。

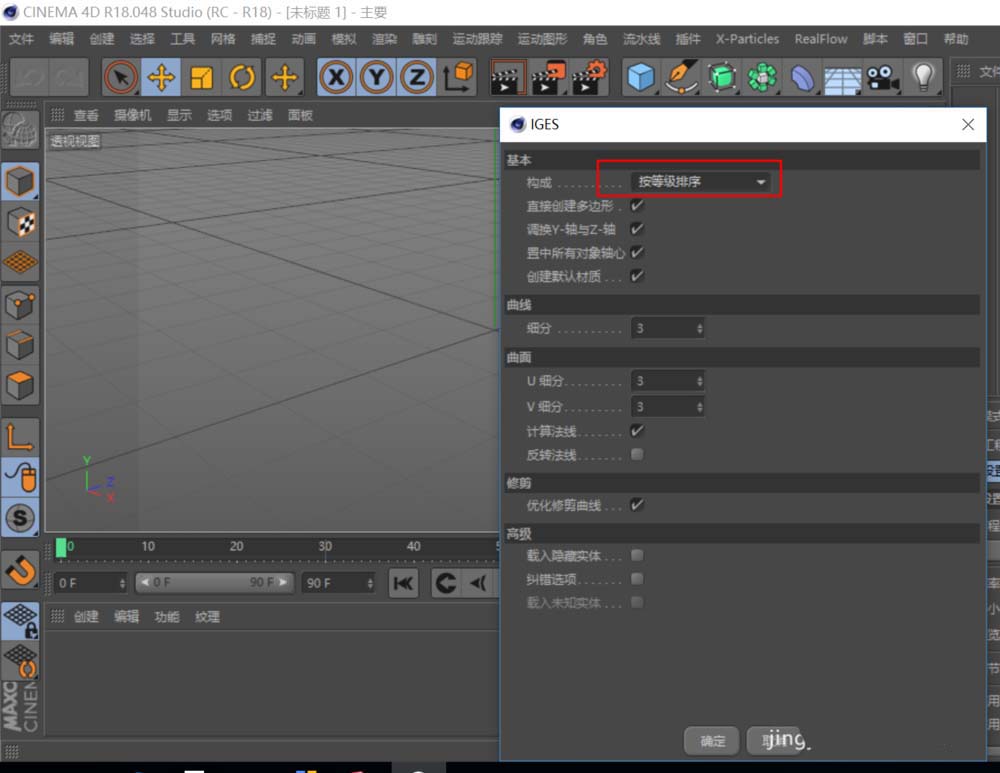

• “按等级排序”：这个是很多人的首选。它会根据UG装配体里的层级关系来组织对象。如果你的模型是单个零件，或者装配体层级清晰，选这个会很清爽。
• “按颜色排序”：如果UG模型里给不同零件设置了不同颜色，这个选项会根据颜色来分组，适合视觉区分明确的场景。
• “原始IGS结构”：这个选项最“原汁原味”，完全保留IGS文件里的原始分组信息，不做任何额外处理。

怎么选呢？一个实用的建议是：首选“按等级排序”。它生成的层级管理起来最直观。当然，这有个前提——你得在UG导出前，就把装配体里的零件层级关系搞清楚了。如果导出前没特意整理过，那么选另外两个选项也可能得到不错的结果。

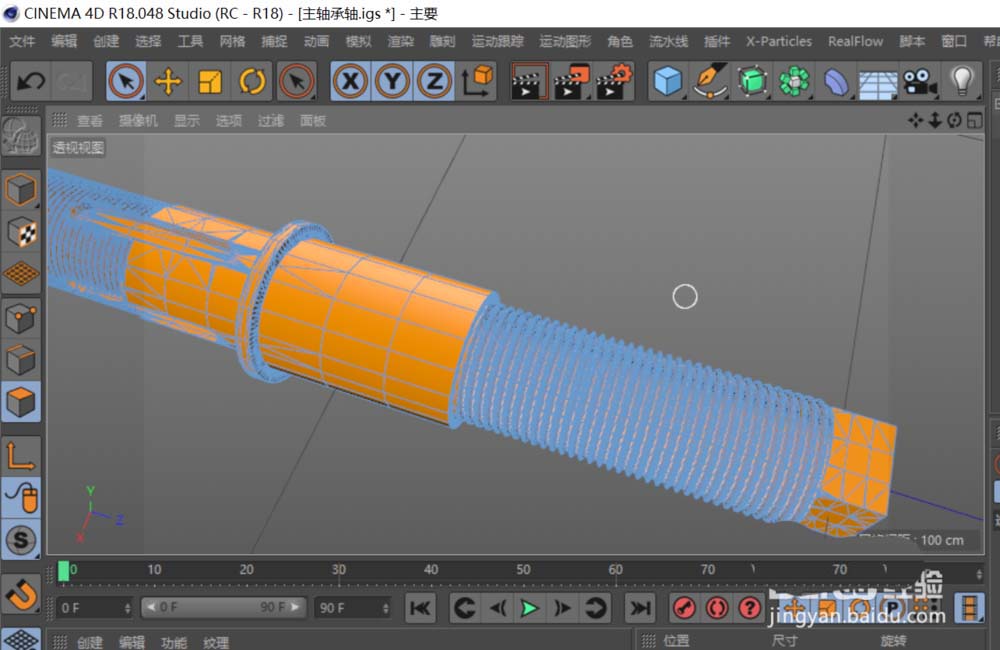

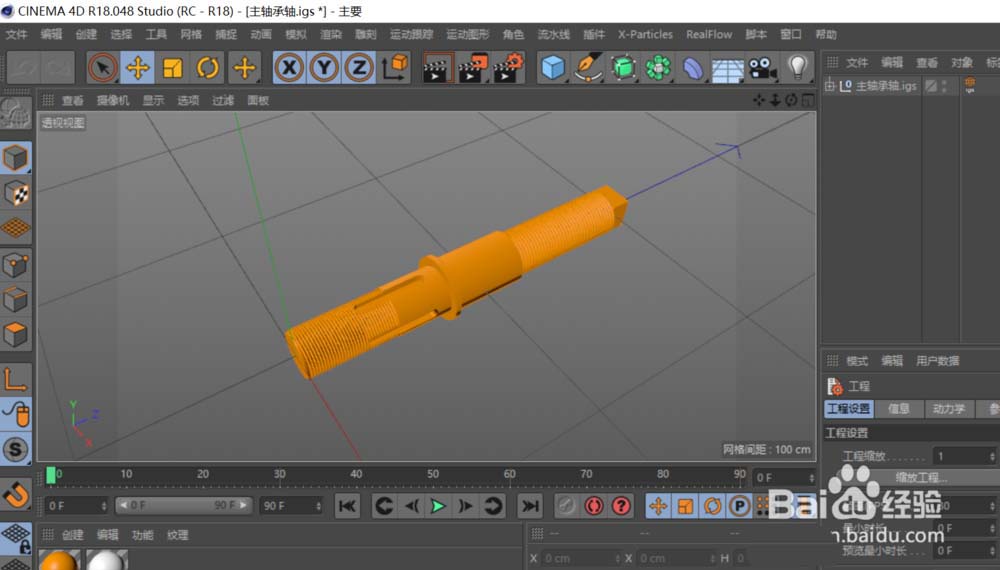

选好之后，C4D就开始处理了。进度条走完，模型就会出现在你的视窗里。

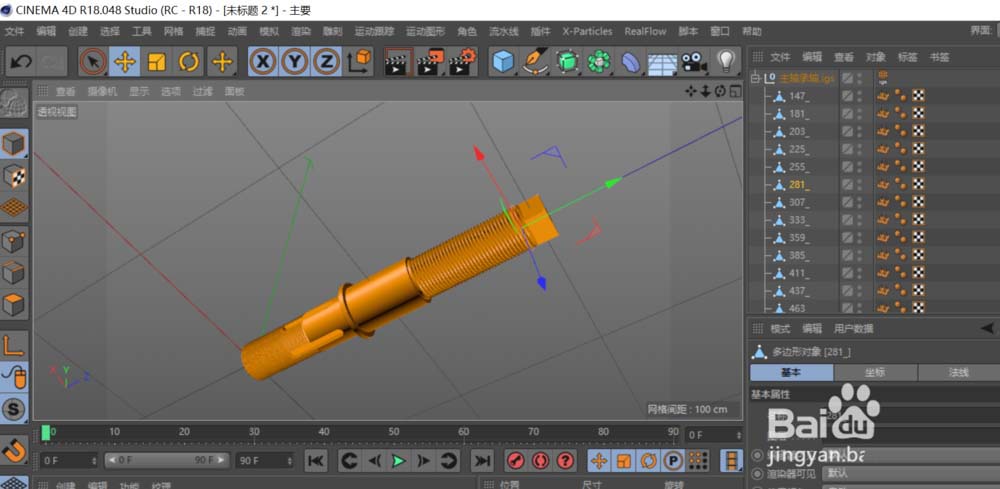

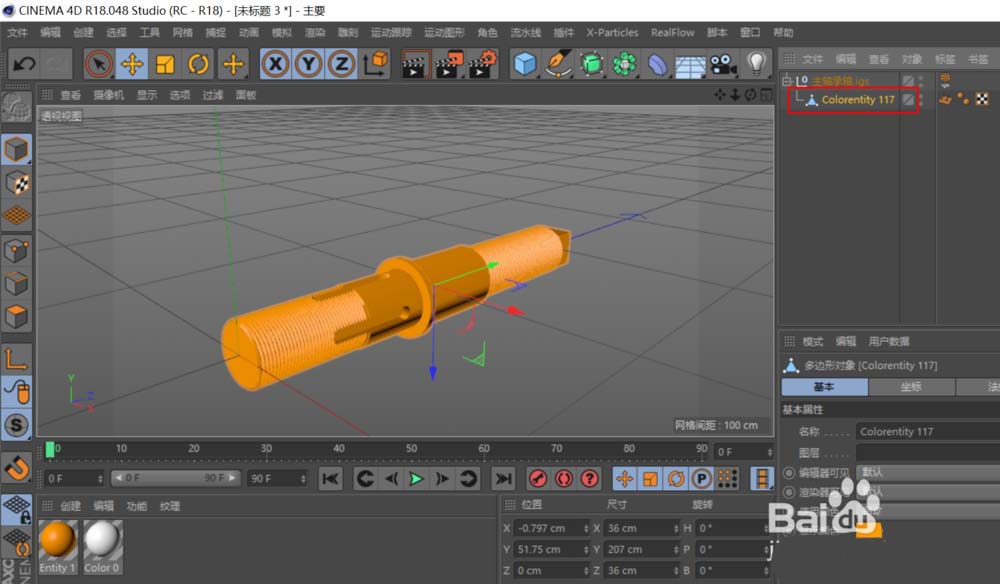

这时，在右侧的对象管理器中，你会看到模型已经按照你选择的规则（比如层级）被组织好了。点开前面的加号，就能看到清晰的零件结构。

第五步，也是最后一步：导入后的检查与思考。模型是进来了，但这仅仅是开始。紧接着你就得做个全面检查。

首先，仔细看看模型有没有破面。工业软件和三维设计软件之间转换，偶尔出现面丢失或扭曲的情况并不稀奇。如果有，别慌，用C4D的网格修复工具（比如“优化”命令或多边形画笔）仔细修补一下。

其次，也是更关键的一点：你得清楚这种导入方式的适用范围。直接把IGS模型导进来用，做个静帧渲染、产品展示图，或者当个场景背景，完全没问题。

但如果你想用它来做角色动画、机械运动模拟，或者需要做复杂的骨骼绑定，那事情就不同了。工业软件导出的模型，其布线往往不是为动画优化的。这时候，你可能需要进入“雕刻”或“重拓扑”流程，重新规划模型的线条分布，让它变得更适合变形和运动。

总结一下，从UG到C4D，通过IGS格式“迁徙”模型是一条成熟可靠的路径。操作上记住几个要点：用“打开”命令而非导入插件；在弹出窗口中根据你的模型特点选择合适的构成方式；完成后务必检查和修补模型。搞清楚这些，两个强大工具之间的协作就能顺畅无阻了。
