钢束编辑器使用指南

方案设计阶段利用钢束编辑器构建钢束的操作流程

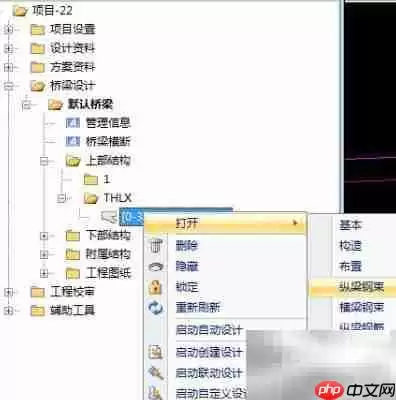

要开始构建钢束，首先得找到正确的入口。在项目管理树中定位到“桥梁设计”节点，然后右键点击你的目标构件，选择“打开”。接下来，别忘记将功能模块切换到“纵向钢束”，这样才能进入核心操作区域。

视口的创建与切换

进入钢束编辑器后，如果界面里空空如也，没有可用的视口怎么办？很简单，在空白区域右键点击，选择“新建视口”，然后在弹出的菜单里指定你需要的视口类型即可。这就好比给你的工作台添置了新的绘图板。

视口创建好后，如何进入编辑状态呢？秘诀在于双击。双击那个红色的视口标题栏，你就进入了该视口的钢束编辑模式；当你完成编辑，再次双击同一个标题栏，就能从容退出。这个操作非常直观，一试便知。

编辑竖向弯曲（竖弯）

系统默认会将这类视口命名为“竖弯”，顾名思义，它就是用来处理钢束竖向弯曲形态的。直接双击标注着“竖弯”的视口标题，就能激活它，开始定义钢束在竖向上的起伏路径。

具体怎么画呢？操作其实很有逻辑。首先，在命令行中输入 L 命令来绘制直线段。你可以连续绘制多段，当这些线段首尾相接后，关键的一步来了：输入 T 命令。这时，系统会自动将这些分散的直线段拟合为一条光滑、连续的钢束中心线。看，从线段到整体，就是这么一步。

执行完上述绘图命令，钢束的轮廓就算初步构建起来了。但这里有个重要的前提需要留意：只有当所有导线点连接起来，形成一条完整、闭合或连续的线型时，后续那些强大的参数化编辑与调整功能才会对你开放。否则，很多工具都会是灰色不可用的状态。

编辑水平弯曲（平弯）

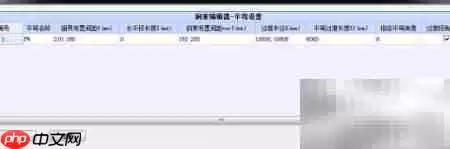

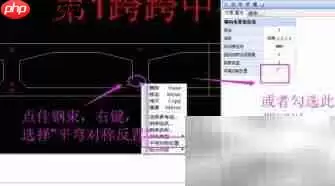

除了竖向，钢束在水平方向也可能需要弯曲。另一类视口就是为此准备的，它被命名为“平弯”类型。同样地，双击“平弯”视口的标题栏，就能激活其编辑环境，专门用来定义钢束在水平面上的蜿蜒路径。

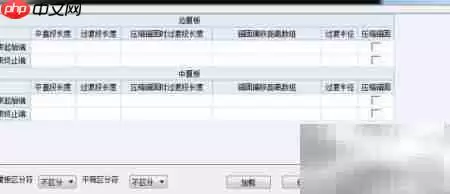

好消息是，平弯钢束的创建方式与竖弯完全一致，操作逻辑是一脉相承的，你不需要学习两套方法。这其中，“平弯基线”是一个核心概念，它是控制钢束平面内弯曲走向的关键参考线。有趣的是，这条基线的长度并不是固定的，它会随着对应的竖弯段长度的变化而自动、动态地调整适配，确保了三维空间内模型的协调性。
