SketchUp怎么绘制曲线坡道

SketchUp怎么绘制曲线坡道

在SketchUp里创建曲线坡道，听上去好像有点复杂？其实只要用好几个建模工具，整个过程清晰又直观。接下来，我们就一步步把它拆解开来看。

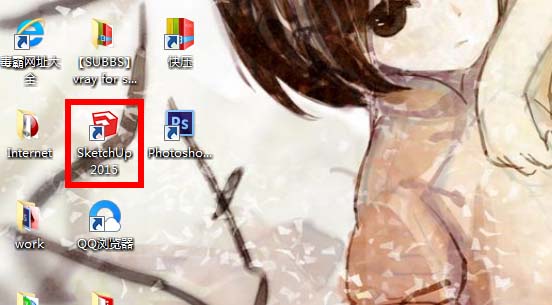

1. 启动项目的第一步当然是打开SketchUp软件，准备我们的建模环境。

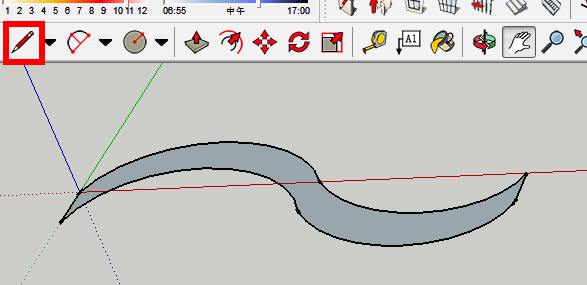

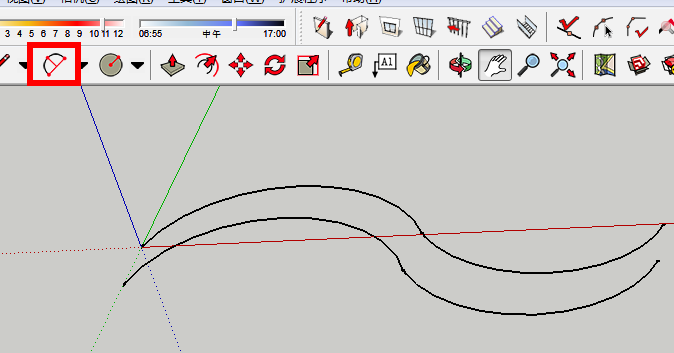

2. 绘制曲线坡道的基础轮廓。选择“圆弧”工具，先勾勒出两条相向的平滑曲线。线条画完后，记得把它们首尾相连，快速形成一个封闭的平面。这个平面就是坡道未来的基本路径了。

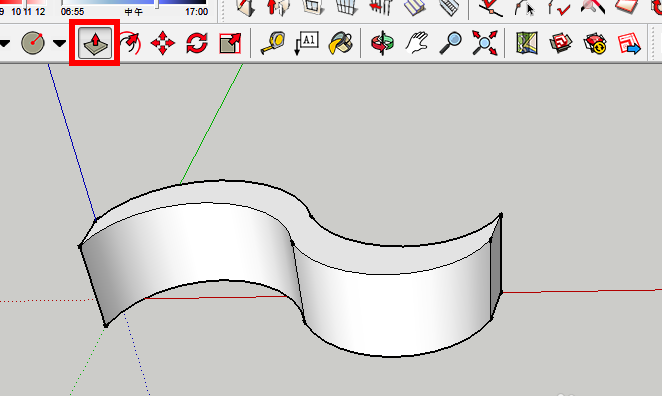

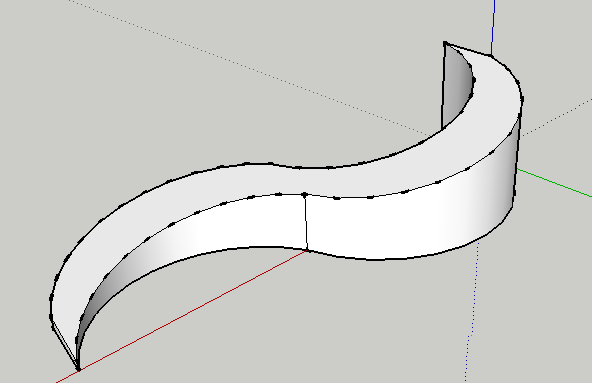

3. 有了平面支撑，就轮到“推拉”工具登场了。用它将刚才绘制的曲线平面向上拉伸，得到一个实心的曲线体块。你看，坡道的雏形这不就出来了吗？

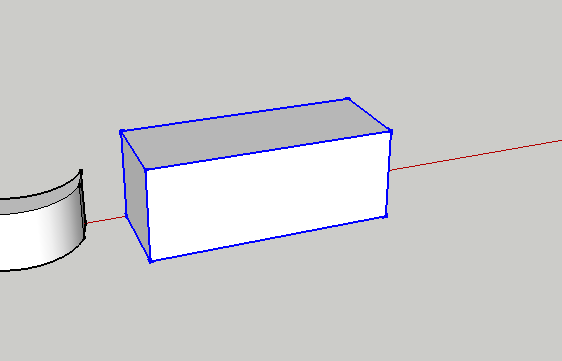

4. 关键一步在于生成坡道的斜面。这时需要借助一个辅助体块：在曲线体旁边，随手拉出一个规整的长方体。然后，用“旋转”工具，将这个长方体倾斜到你觉得合适的坡道角度。角度这事儿没有绝对标准，完全取决于你的设计需求。

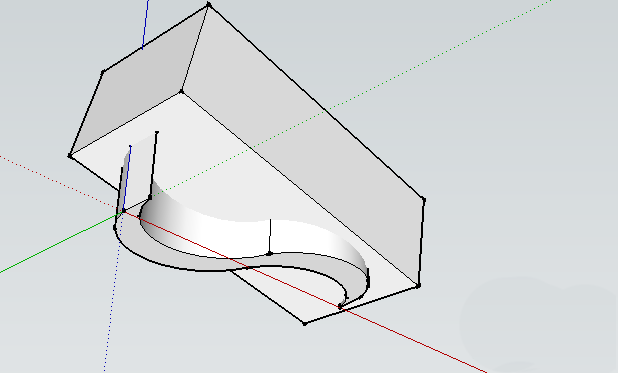

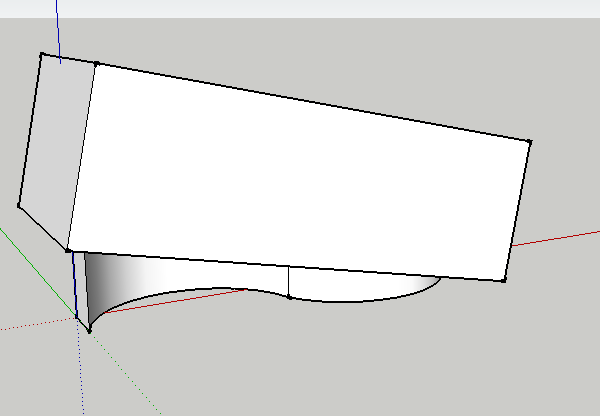

5. 接下来就是“合体”操作。移动那个倾斜好的长方体，让它精准地与之前的曲线体相交。摆放时有个小诀窍：务必要让曲线体的横截面完全位于长方体的内部。简单来说，就是要让长方体像一把精准的刀，有足够的范围去“切割”曲线体。

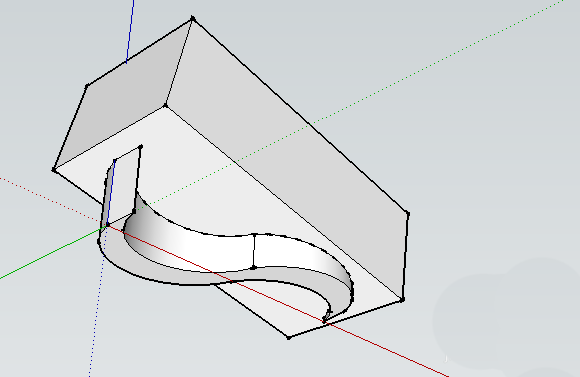

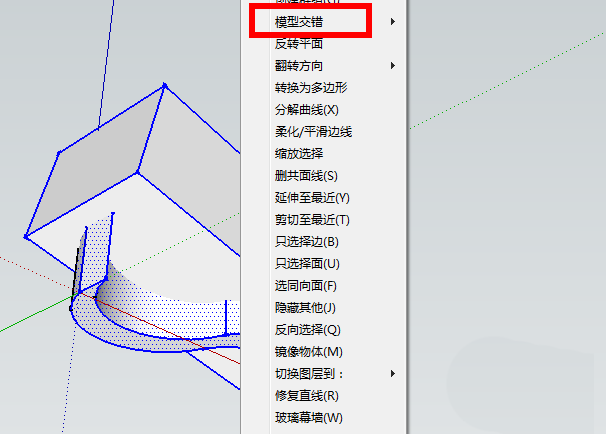

6. 好戏来了。同时选中这两个相交的模型，单击鼠标右键，在菜单中找到“模型交错”并执行。这个命令就像一场精确的手术，瞬间就会在两个模型的交集处生成清晰的边线。这些新生成的线条，就是未来坡道斜面的准确边界。

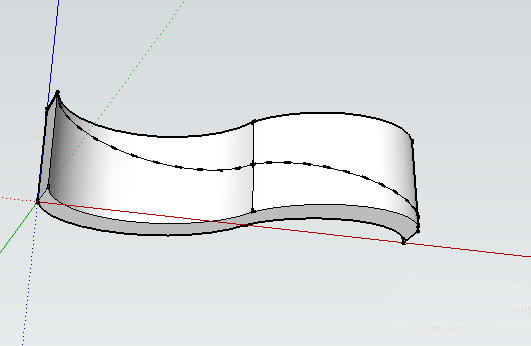

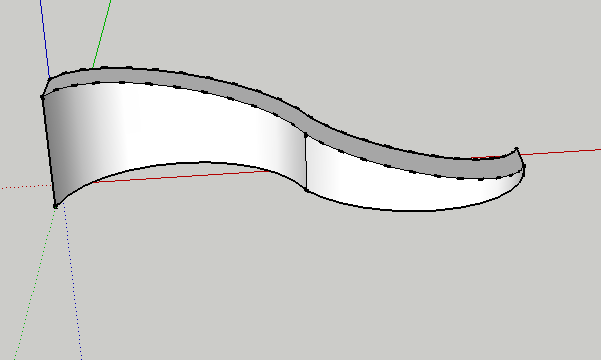

7. 最后一步，也是最解压的一步。拿起“橡皮擦”工具，耐心地将长方体以及曲线体位于斜面上方的多余部分擦除掉。随着那些多余的线条和面片消失，一条干净利落的曲线坡道便完整地显现出来。到这里，整个建模过程就完美收官了。
