Intel新CPU路线图曝光！接口传三代、P核当E核用

最近，关于英特尔未来几代处理器的路线图信息逐渐浮出水面。结合MLID的泄露以及多方传闻，从14A工艺的首秀，到核心架构的重大调整，再到超线程技术的回归，一条清晰的演进路径正展现在我们面前。

一个值得关注的趋势是，英特尔在未来几年内，似乎将继续采用一种混合制造策略。关键的CPU计算核心（Die）部分，预计仍会交由台积电的N2(P)工艺代工，而英特尔自家的工厂则主要负责基础Tile等周边模块的生产。这种分工，在当前的行业环境下，被视为一种兼顾性能、成本与产能的务实选择。

14A工艺与Razor Lake：2028年的关键节点

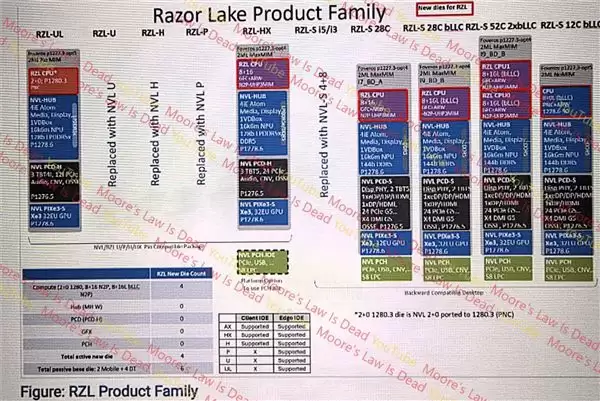

根据路线图，英特尔备受瞩目的14A工艺，其首发产品将是面向移动平台的“Razor Lake-UL”。这款产品预计在2028年量产，并将率先采用High-NA EUV光刻技术。有趣的是，从现有信息看，移动端的Razor Lake在很大程度上可以被视为前一代“Nova Lake”的换名之作，这种延续性有助于平台快速落地。

而在桌面端，情况则更为多元。Razor Lake的大部分CPU Die依然会由台积电代工，这与其作为Nova Lake直接继承者的定位相符，是最顺理成章的开发路径。不过，英特尔也计划自产一颗原生的8个性能核（P-Core）的Die，并为其配备大容量的L3缓存。这颗芯片，很可能就是下一代主打高性价比的游戏处理器。

此外，路线图上还出现了配备大核显的Razor Lake版本，以及一款搭载未命名GPU的型号。业界普遍猜测，后者极有可能采用英伟达的RTX GPU方案。这进一步印证了英特尔未来产品组合的灵活性：不同定位的CPU核心，将与不同段位的GPU、IO等模块进行混搭，以精准覆盖从入门到高端的全市场区间。

（图中标紫色的部分，即代表由台积电代工的模块。）

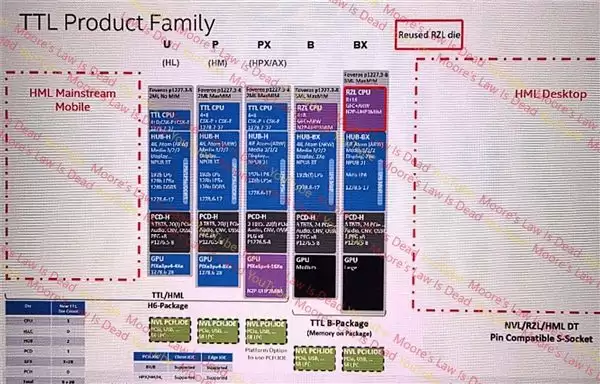

Titan Lake与统一核心架构：效仿AMD的“大小核”融合

在Razor Lake之后，面向移动市场的“Titan Lake”将接棒登场。与之前的“Panther Lake”策略一致，Titan Lake的CPU Die将继续使用英特尔自家的生产线，工艺预计将停留在18A节点（可能是优化后的18A-U/P版本）。

Titan Lake最大的看点，在于它将首次引入“统一核心架构”，代号为“Copper Shark”。这一架构变革的核心思想，是效仿AMD的Zen/Zen c路线，让传统的性能核（P-Core）也能同时扮演能效核（E-Core）的角色。也就是说，其架构基础是完全相同的，所谓的“密集版本”（Dense）仅通过缩小封装、可能削减部分缓存来实现能效目标。本质上，它们是同一颗核心的不同配置。

AMD已经用实践证明了这种“Dense”方案的可行性，其性能表现不俗，甚至能够扩展到服务器级的大芯片中。英特尔此番跟进，意味着x86阵营在核心架构的底层设计思路上，正走向一个新的融合点。

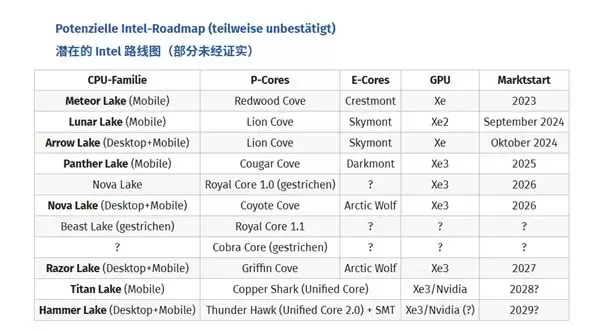

超线程回归与平台展望

目光再放远一些，预计在2029年登场的“Hammer Lake”，将把SMT超线程技术重新带回消费级市场。没错，就是英特尔此前称之为“Hyper-Threading”的那项技术。事实上，英特尔已经确认，新的SMT技术将率先用于2028年底左右的服务器处理器“Coral Rapids”上——毕竟，服务器市场对多线程性能的需求更为迫切和直接。消费级产品随后跟上，也是合理的节奏。

最后，关于桌面平台插槽，有一个流传的说法是，新的LGA 1954插槽将至少支撑三代产品：Nova Lake、Razor Lake和Hammer Lake。不过，这一点目前还不能完全确认。毕竟，当前LGA 1851插槽在2024年规划之初，也曾被期望承载更多的CPU系列，最终却因英特尔削减开支及产品竞争力调整而大幅缩水。历史的经验提醒我们，路线图上的规划，终究要面对市场和现实的考验。
