手机AI要变天?三星新HBM技术曝光
三星正研发下一代HBM技术,旨在提升移动设备端侧AI性能。其采用多层堆叠FOWLP与改进型VCS方案,通过增加芯片铜柱高宽比及外围扩展布线,解决空间限制与信号损耗问题。此举有望提升内存带宽15%至30%,为复杂AI任务铺路,相关技术或将在未来Exynos处理器中集成。
移动端AI的算力竞赛,正悄然从云端蔓延至设备本身。上周,一则来自韩媒Etnews的报道揭示了三星电子在这一前沿领域的布局:他们正在开发下一代HBM技术,目标直指在智能手机、平板电脑等移动设备上实现更高性能的端侧AI。

据业内人士透露,三星研发的核心是一种名为“多层堆叠FOWLP”的技术。这背后的驱动力很明确:移动设备的内部空间与服务器机柜相比堪称“寸土寸金”,同时对功耗和发热的控制要求近乎苛刻。显然,直接将现有的数据中心级HBM方案塞进手机里是行不通的,必须另辟蹊径。
那么,现有的方案卡在哪里?目前移动设备普遍使用的LPDDR内存,大多依赖于传统的引线键合技术。这种技术存在先天不足:输入/输出接口数量有限,信号在传输过程中损耗较大,散热效率也不够理想。这些短板使其难以与高带宽、高集成度的HBM技术有效结合。

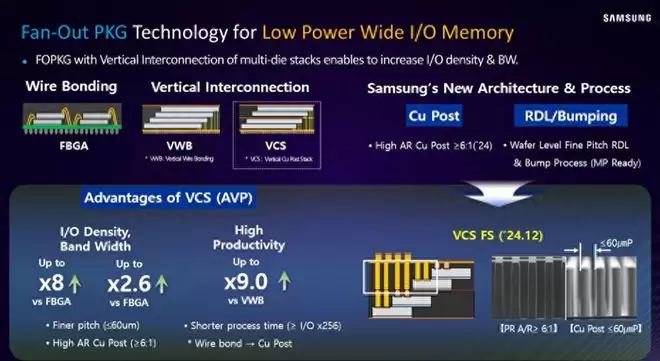

为此,三星将目光投向了改进型的VCS方案。其思路是,大幅提升芯片内部铜柱的高宽比——从目前的3:1到5:1,一举提升至15:1到20:1。这意味着在同样大小的芯片面积内,可以“塞”进更多的垂直互联铜线,从而直接提升数据传输的带宽。
然而,技术升级的道路从来不是一帆风顺。当铜柱的直径被压缩到10微米以下时,新的问题出现了:铜柱变得极易弯曲甚至断裂,稳定性大打折扣。如何解决这个棘手的难题?
三星给出的答案是引入FOWLP技术作为“补强剂”。具体来说,先对芯片进行模塑封装,然后将内部的电路布线有策略地向芯片外围扩展。这些扩展出来的布线层,不仅能实现更灵活的电气连接,还额外承担起了“脚手架”的作用,为那些纤细的铜柱提供物理支撑,有效防止其在制造和使用过程中发生变形。
如果这套组合拳般的技术方案最终通过验证,其收益将是可观的。理论上,内存带宽有望提升15%到30%。更关键的是,在设备内部空间不变的前提下,能够集成更多的输入/输出接口,为端侧AI处理更复杂的数据流铺平道路。
虽然这项技术目前仍处于研发阶段,但业内的观察已经指向了可能的落地时间表。有观点认为,我们最快或许能在三星Exynos 2800处理器的后期修订版本,或者接下来的Exynos 2900中,看到相关技术的初步集成。移动设备的内存与算力格局,或许正在酝酿一场静默的变革。
