三星被曝研发新手机内存封装技术,带宽最高提升30%
三星研发新一代MultiStackedFOWLP内存封装技术,通过优化铜柱结构与引入扇出型封装,提升稳定性与纵横比。该技术预计可将内存带宽提升15%至30%,堆叠容量增加1.5倍以上,突破现有封装限制,为未来高性能移动设备提供更强数据吞吐能力。目前技术仍在研发中,具体应用时间未定。
三星在移动内存封装技术上,似乎又有了新的突破。根据韩媒ETNews近日的报道,该公司正在研发一项名为Multi Stacked FOWLP的新一代封装方案。这项技术有望将内存带宽提升15%至30%,并将堆叠容量增加超过1.5倍。

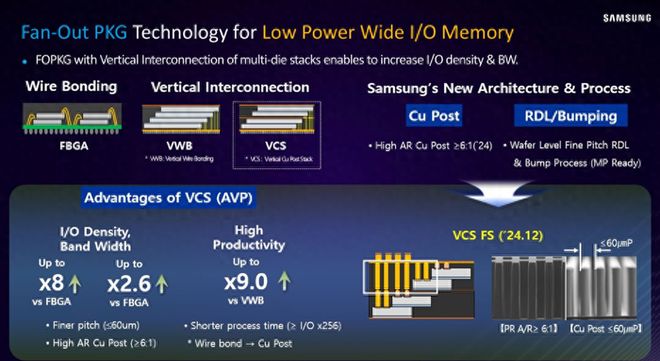

这项新技术并非凭空而来,它建立在三星已有的垂直铜柱堆叠(VCS)技术基础之上。其核心思路,是通过制造更高、更细的铜柱,来突破当前LPDDR封装在带宽和容量上的天花板。
要理解这个突破的意义,得先看看现状。目前主流的移动内存封装,大多依赖传统的铜线键合技术。这种方式有其局限性:I/O端子的数量通常被限制在128到256个之间。数量上不去,带宽自然受限。不仅如此,信号损耗、散热和能效问题也伴随着这种传统方案。

那么,新方案具体是怎么做的呢?简单来说,就是在原有的技术路径上“精雕细琢”。三星计划大幅调整VCS封装中铜柱的“纵横比”——这个比例指的是高度与直径的比值。目标是从原来的3-5:1,一举提升到15-20:1。你可以把它想象成把矮胖的墩子,换成又高又细的柱子,从而在同样的地基面积上,建立起更多的连接通道。
当然,想法很美好,挑战也很现实。当铜柱的直径细到10微米以下时,其物理强度会急剧下降,变得容易弯曲甚至断裂。为了解决这个难题,三星引入了FOWLP(扇出型晶圆级封装)工艺。这项工艺的关键在于,它在完成芯片封装后,会将布线向外“扇出”延伸。这些额外的布线层,就像为细高的铜柱提供了坚固的支撑骨架,确保了整体结构的稳定性和可靠性。

通过这套组合拳,三星期望在相同的封装面积内,集成更多的I/O端子。这正是实现带宽提升15%-30%、堆叠容量增加1.5倍以上目标的技术基础。
如果这项技术最终成功落地,对于终端设备意味着什么?最直接的想象空间,在于未来那些对算力要求苛刻的应用场景。例如,在手机或XR设备上本地运行更复杂、更庞大的AI模型时,一个带宽更大、容量更高的内存子系统,无疑能为数据的快速吞吐提供更强力的保障。当然,需要明确的是,报道中并未提及具体的测试条件,因此这些纸面上的性能提升,最终能转化为多少实际用户体验的增益,还有待观察。
目前,这项技术仍处于研发阶段,距离量产和商用还有一段路要走,具体的时间表尚不明确。不过,业内有观察人士已经开始猜测其首秀平台,有人认为它可能会应用于未来的Exynos 2800,甚至是更晚的Exynos 2900处理器中。这一切,都值得持续关注。
