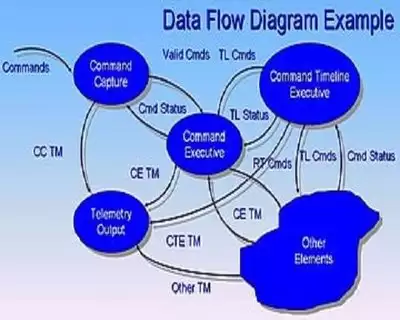

数据流图（DFD）这个东西，说起来简单，其实就是把系统里数据怎么流动、怎么处理给画出来。很多人在做系统设计或需求分析时，都离不开它。而Draw.io这款工具，免费、轻量、功能还齐全，用来画DFD再合适不过了。

打开Draw.io，界面很清爽，左侧是各种形状库，右侧是画布。你可能会被琳琅满目的选项晃到，但别急，咱们直奔主题——画数据流图。

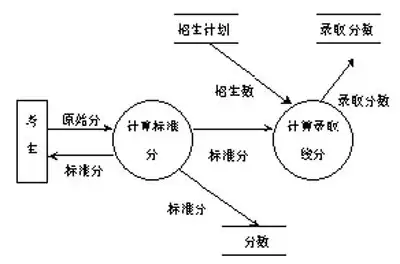

首先，找到“Process”形状（处理过程）。它通常是个圆角矩形或圆形，代表一个数据处理环节——比如数据计算、格式转换、逻辑判断这类操作。把它拖到画布上，双击就能输入名称，比如“验证用户输入”或“计算订单总额”。

接下来，需要把数据“流动”起来。用“Data Flow”箭头线条来连接各个元素。从哪里出发、经过哪里、最终到达哪里，都要画清楚。画线条时别忘了给每条线标注数据名称——比如“用户ID”、“支付金额”、“订单状态”，这样看图的同事才能一眼明白数据在传什么。

数据从哪里来、到哪里去？这就用到了“External Entity”（外部实体）。它一般是矩形，代表系统之外的人或系统：用户输入数据的地方、数据最终输出的目标位置，都画成外部实体。比如“客户”作为数据源，“数据库”或“报表系统”作为数据终点。

当系统复杂、处理环节多起来时，布局就成了关键。别把所有形状挤在一起，适当拉开间距，让箭头线条尽量不交叉。可以通过拖动节点、调整形状大小来优化可读性。看不顺眼就用对齐工具一键排整齐，这些小细节能让最终效果提升不少。

样式也别忽略。Draw.io支持给每个形状设置颜色、字体、边框粗细——甚至能加阴影。比如把外部实体统一用一种颜色，处理过程用另一种，这样视觉上就自动划分了层次。

初稿画完后，一定要回头检查：数据流动的逻辑通不通？每个处理过程是否覆盖了系统实际要做的操作？有没有遗漏的环节？不夸张地说，一张清晰的数据流图能帮你在项目初期省下大量沟通成本。

最后，Draw.io支持将成品导出为多种格式——PNG、PDF、SVG甚至嵌入到Notion或Confluence里。无论是画个小模块，还是给大型项目做顶层设计，用Draw.io都能快速产出专业级别的数据流图。掌握这个技能，下次开会讲系统架构时，你就有了最直观的表达方式。
