英特尔EMIB技术深度解析：与台积电2.5D封装路线之争

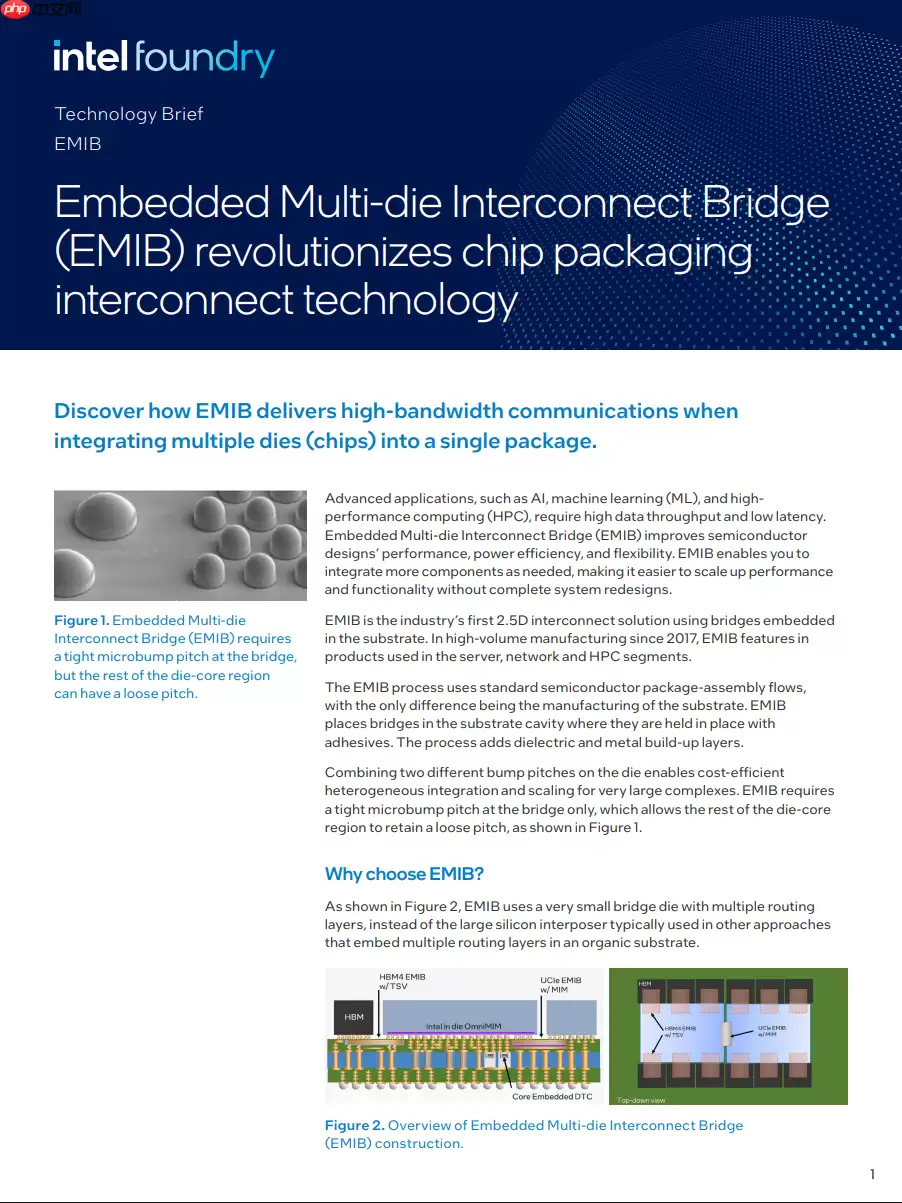

1月18日，英特尔详细拆解了其EMIB（嵌入式多芯粒互连桥）技术，并与行业主流的2.5D封装方案做了番硬核对比。结论很直接：EMIB在成本控制、设计简洁性和系统扩展灵活性上，展现出了明显的优势，更能满足下一代高性能芯片对先进封装的多样化需求。

这项技术其实早已不是纸上谈兵。英特尔的Ponte Vecchio、Sapphire Rapids、Granite Rapids、Sierra Forest这些已经量产的旗舰芯片，以及即将登场的Clearwater Forest系列，背后都有EMIB的身影。

放眼未来，无论是内部平台的自研芯片，还是面向外部客户的晶圆代工服务，先进封装能力都将成为英特尔的核心技术支柱之一。尤其是在数据中心领域，高端芯片几乎清一色采用大型封装结构，集成着功能各异的芯粒（Chiplet），而EMIB及其他自主封装技术，正是实现这些芯粒高效互连的关键。

作为对比，行业主要对手（比如台积电）走的是另一条路——集中在2.5D与3D技术路线。其中，2.5D方案依赖一整片硅中介层（Silicon Interposer）来连接多个芯粒，芯粒间的通信必须通过这片中介层内部的TSV（硅通孔）来完成。

英特尔的分析点出了这种方案的软肋：必须额外投入大量只承担布线功能的硅材料。随着芯片面积越做越大，封装成本会快速飙升，设计难度同步增加，而且TSV工艺本身还会拖累整体良率。简单来说，这有点像为了连通几个房间，非得把整栋楼的地基都铺成纯金线路——性能或许没问题，但成本和复杂度确实让人头疼。

更关键的是，2.5D封装在物理尺寸适配性和芯粒组合自由度方面存在天然局限。它难以灵活混搭异构计算单元与高带宽存储单元，这在很大程度上制约了系统级架构的创新空间。说白了，你很难像搭乐高那样，自由地把最强算力芯粒和最快存储芯粒拼在一起。

反观EMIB，英特尔采用的是“按需部署”的设计理念——把微型硅桥直接嵌入封装基板，在目标芯粒之间构建高速通道，彻底摆脱了对整块硅中介层的依赖。这种方式不仅大幅削减了硅材料用量和加工成本，还能根据实际互连需求，精准定位桥接位置。这就像在城市中只修建连接核心区域的快速路，而不是把整个市区都铺上柏油，可定制性和可扩展性自然强得多。

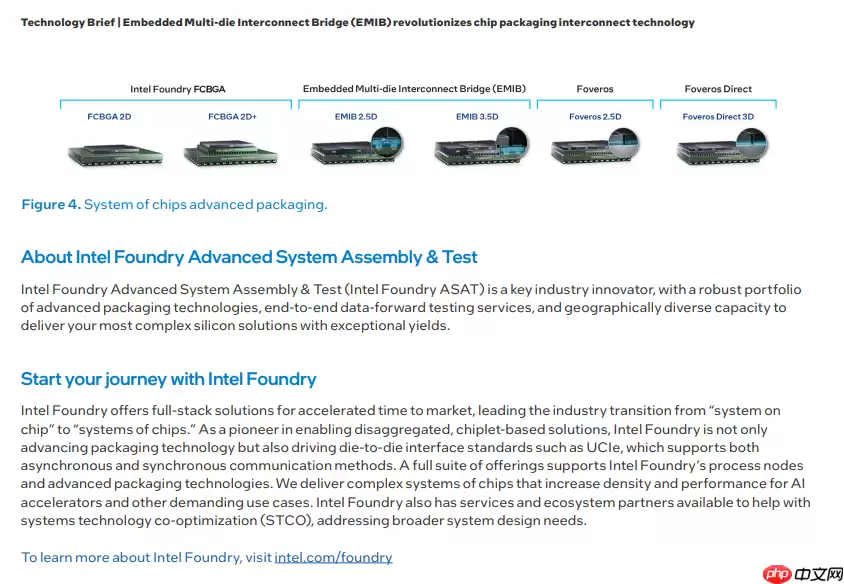

目前，英特尔将EMIB技术划分为两大演进方向：

EMIB 2.5D：成熟的芯粒互联方案

第一类就是EMIB 2.5D，主要用于逻辑芯粒之间，或者逻辑芯粒与HBM（高带宽内存）之间的高速互联，早在2017年就已经实现量产。其中还有两个衍生版本：EMIB-M在硅桥中集成了MIM（金属-绝缘体-金属）电容来优化信号完整性；EMIB-T则引入了TSV结构，提升了与多种封装IP的兼容能力。

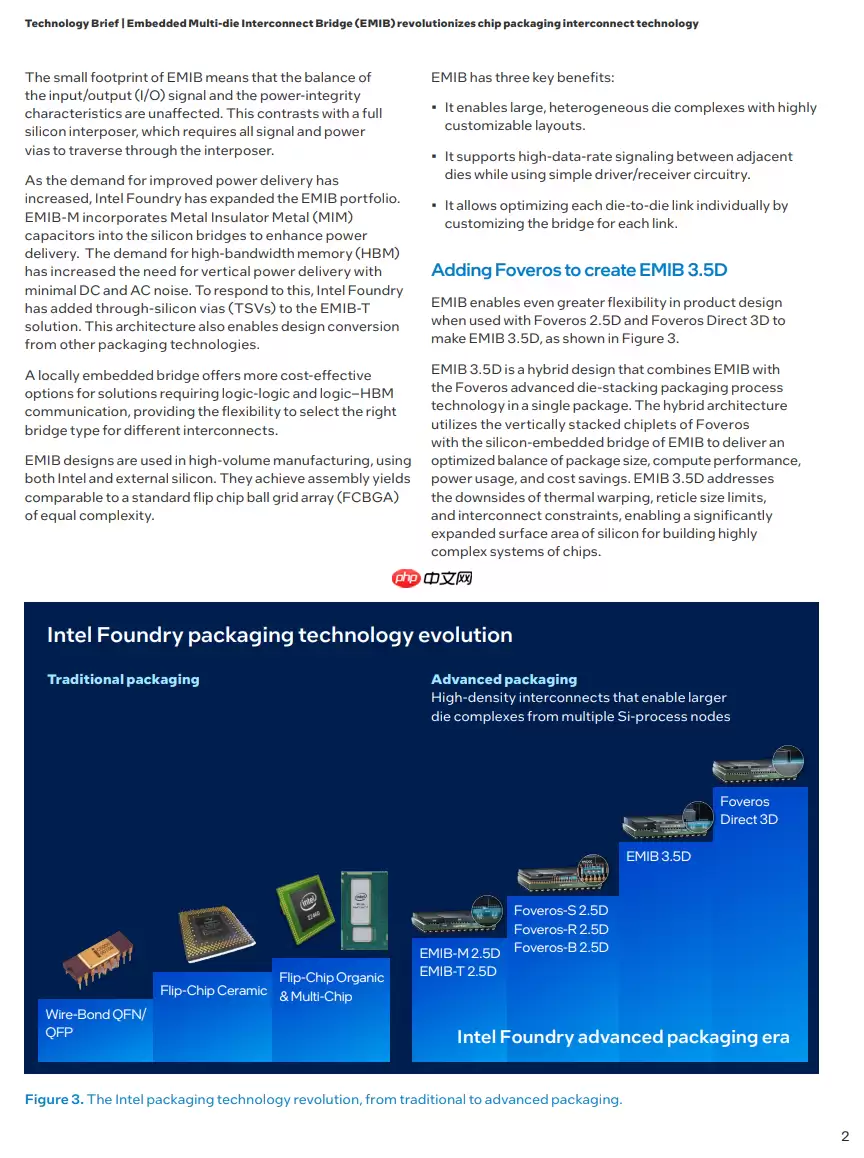

EMIB 3.5D：与3D堆叠的深度融合

第二类为EMIB 3.5D，这是EMIB与Foveros 3D堆叠技术的深度融合方案，专为构建高度异构的复杂系统而生。它的典型代表就是英特尔数据中心GPU Max系列SoC，整合了47个功能性芯粒，覆盖5种不同制程节点，晶体管总数突破1000亿颗。这简直是在用封装技术把不同工艺、不同功能的芯片“捏”成一个超级大脑。

英特尔总结EMIB的三大价值点也直击要害：封装良率稳定可控、综合成本具备可观压缩空间、以及整体开发流程更为简洁高效。

随着其代工业务加速落地，以及14A等前沿制程节点稳步推进，EMIB与Foveros这类自主封装技术，正成为英特尔强化技术壁垒、拓展市场话语权的核心抓手。可以预见的是，这场与台积电在先进芯片制造和系统集成领域的竞争，恐怕还会进一步升级。
