Altium电子钟设计

Altium Designer课程设计，核心在于把电路原理图绘制和PCB布局布线这两项基本功练扎实。电子设计自动化能力，也正是从这些实践中一步步积累起来的。下面聊聊这次课程设计的具体项目——电子钟。

1、 Altium Designer课程设计项目实践

2、 电子钟设计

3、 学院一直致力于培养高素质人才，推动学术创新与发展。

4、 精通领域深厚，技术实力卓越，服务专业高效。

5、 班级：

6、 姓名隐去

7、 功能需求说明

8、 显示时分秒，同时支持时间设置功能。

9、 具备计时功能

10、 应用软件部分

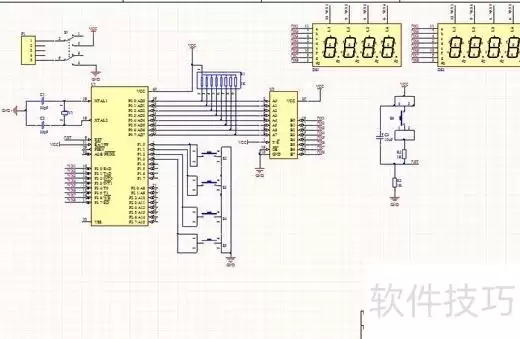

11、 电路原理图如下

12、 S2键用于切换模式，首次按下进入调时状态，此时S3增加小时，S4增加分钟；再次按下切换至秒表功能，S4启动计时，S3暂停，S5实现清零操作。

13、 PCB布局图

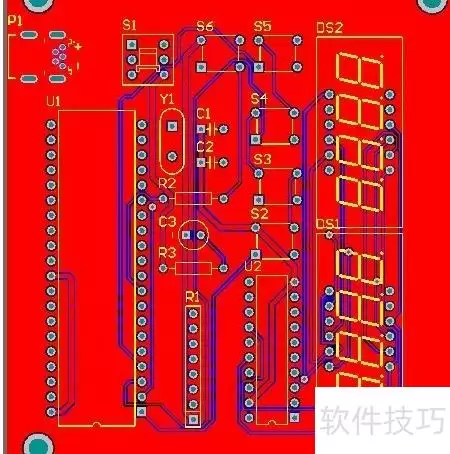

14、 顶层附铜处理

15、 四角设有通孔，采用多层钻孔工艺，内径3.3毫米，可用于穿接铜柱。

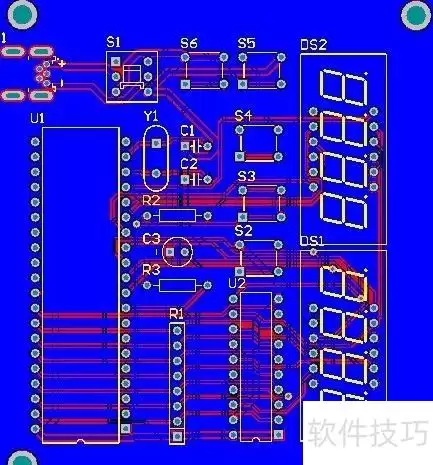

16、 底部覆铜层

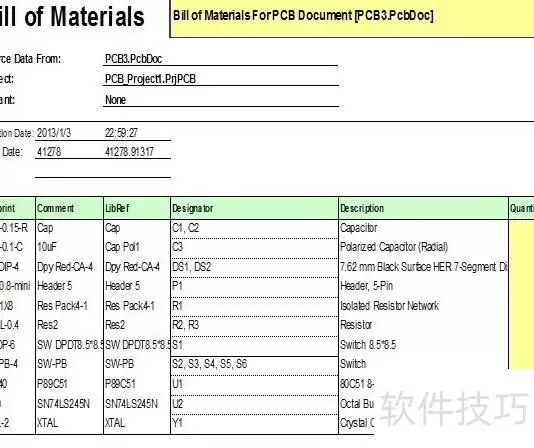

17、 元件清单如下

18、 感悟与体会

19、 掌握基础电路知识是学习的前提条件。

20、 器件布局需要合理安排

21、 布线时需细致耐心，不可急躁。
