Idea+PlantUML自动生成UML图实现方式

在日常开发中，画UML类图总是一件让人又爱又恨的事——不是画起来费劲，就是改了代码忘了更新图。今天聊一个非常顺手的组合方案：IntelliJ IDEA + PlantUML + AI，三步搞定自动化类图生成，中间还省去了手动画线的痛苦。

一、下载idea插件

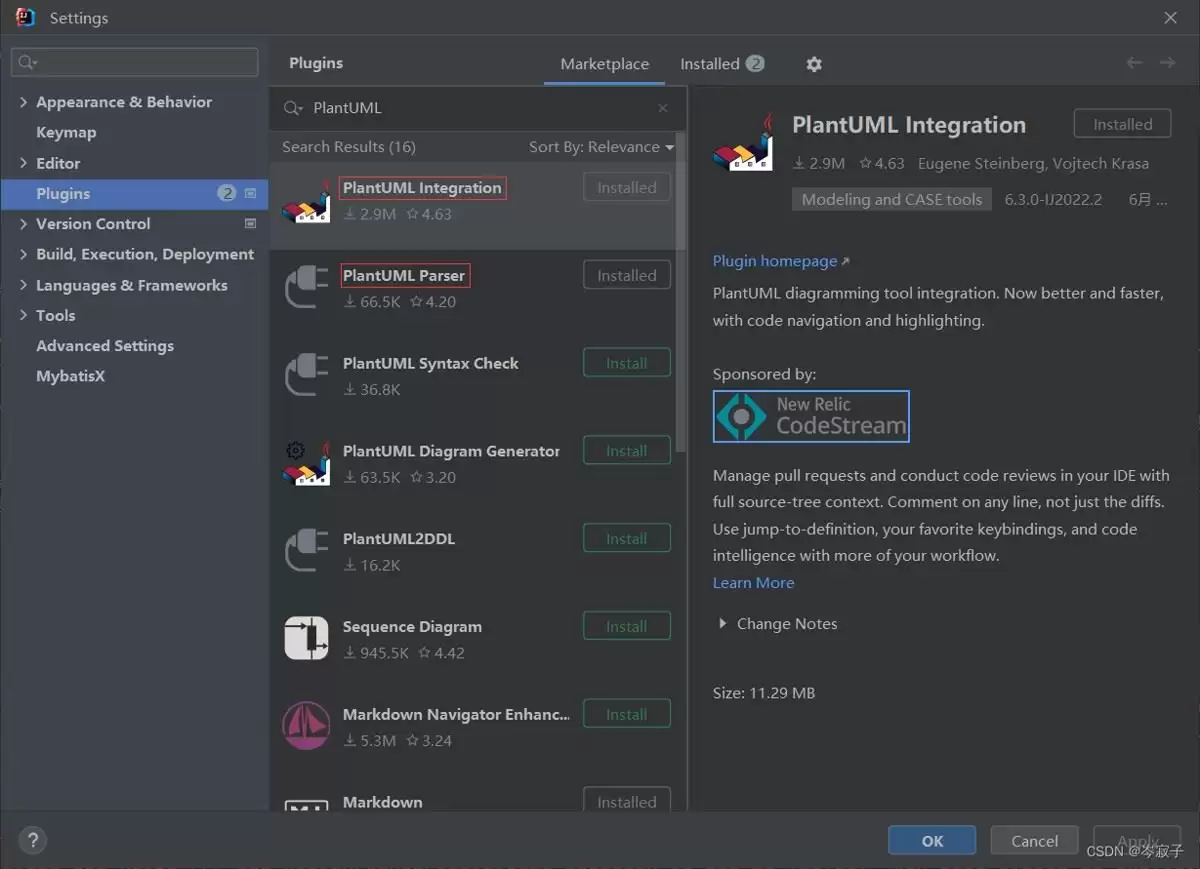

进入IDEA的 File → Settings → Plugins → Marketplace，搜索「PlantUML」，把排名最靠前的两个插件PlantUML Integration和PlantUML Parser都装上。下载速度可能有点慢，耐心等一会儿，装完后重启IDEA。

二、安装Graphviz

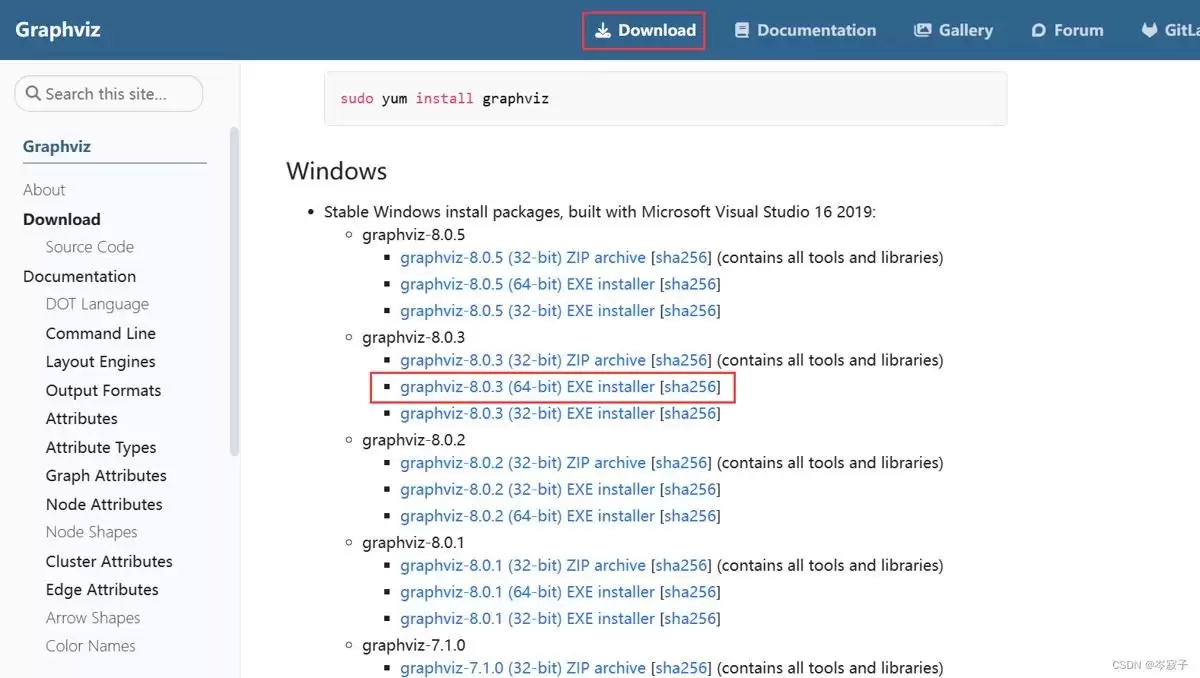

2.1 打开Graphviz官网（Download | Graphviz），往下翻找到对应自己电脑系统的版本。以Windows为例，我下载的是graphviz-8.0.3，装完之后后面渲染图就靠它了。

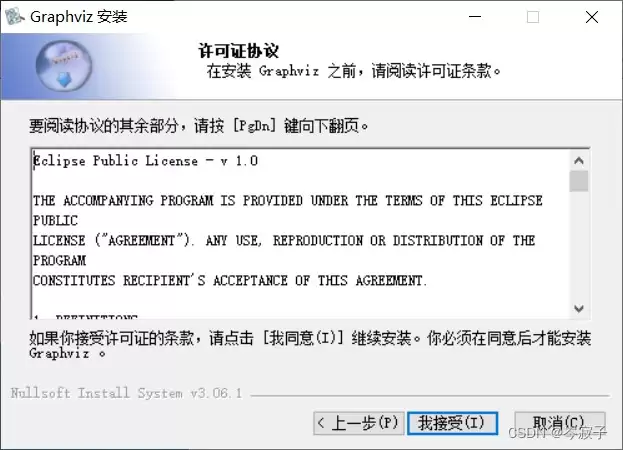

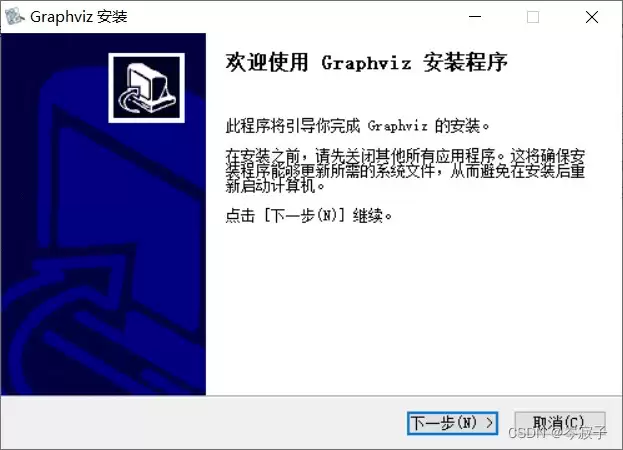

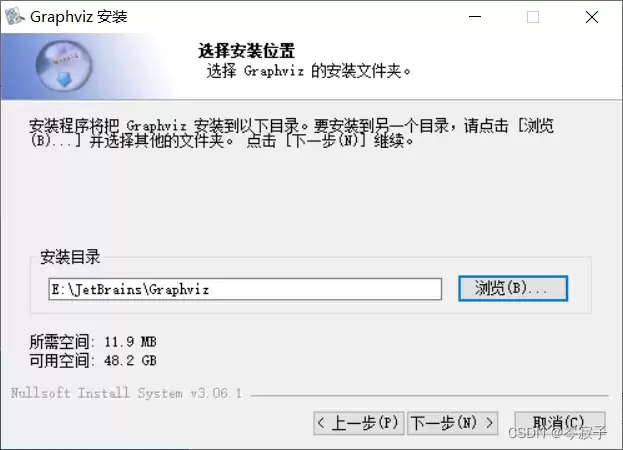

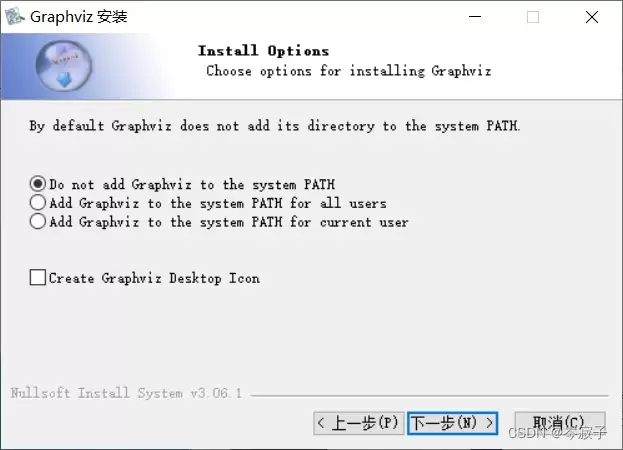

2.2 双击安装包，一路「下一步」就行，安装路径可以自定义。下面是几个安装环节的截图，按照默认选项走，基本不会出问题。

三、idea结合Graphviz

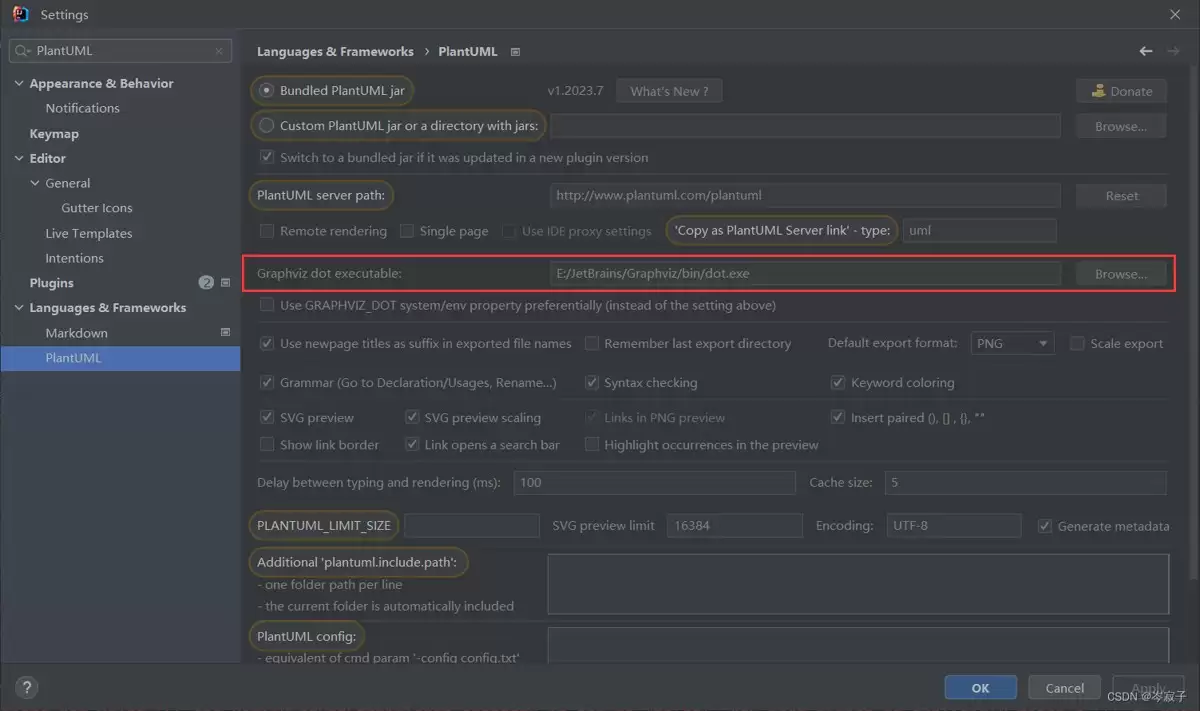

3.1 回到IDEA，进入 File → Settings，搜索「PlantUML」，点击「Browse」找到Graphviz的安装目录，选中 bin\dot.exe，点Apply再点OK。

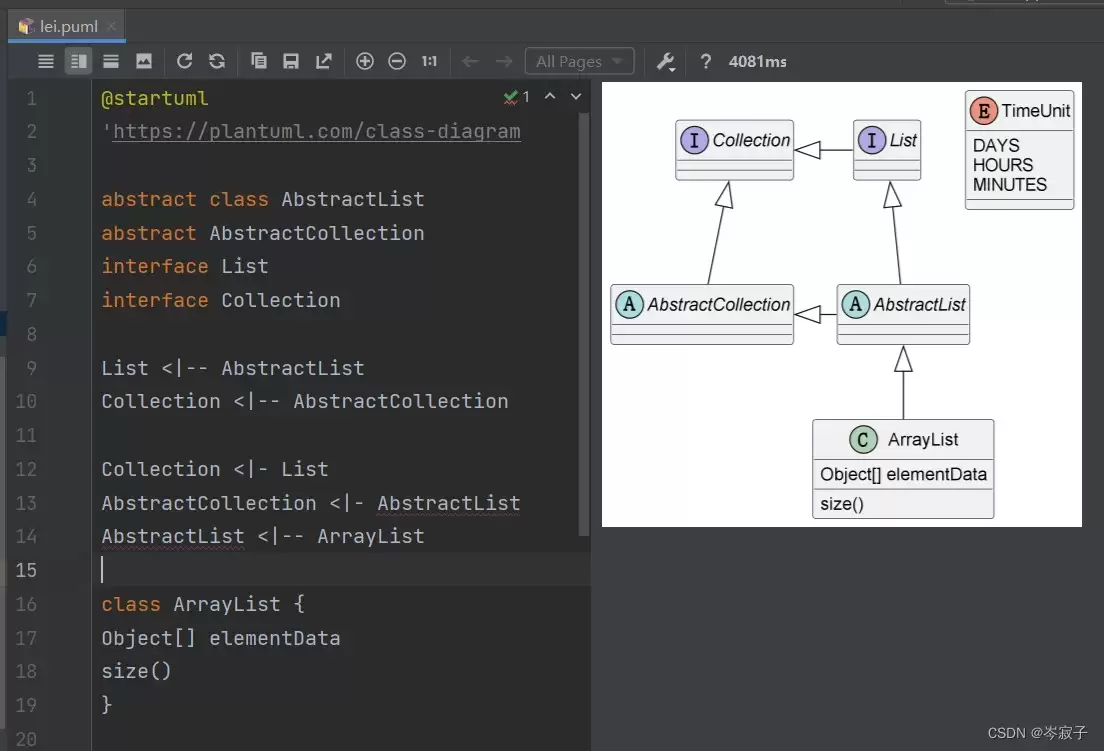

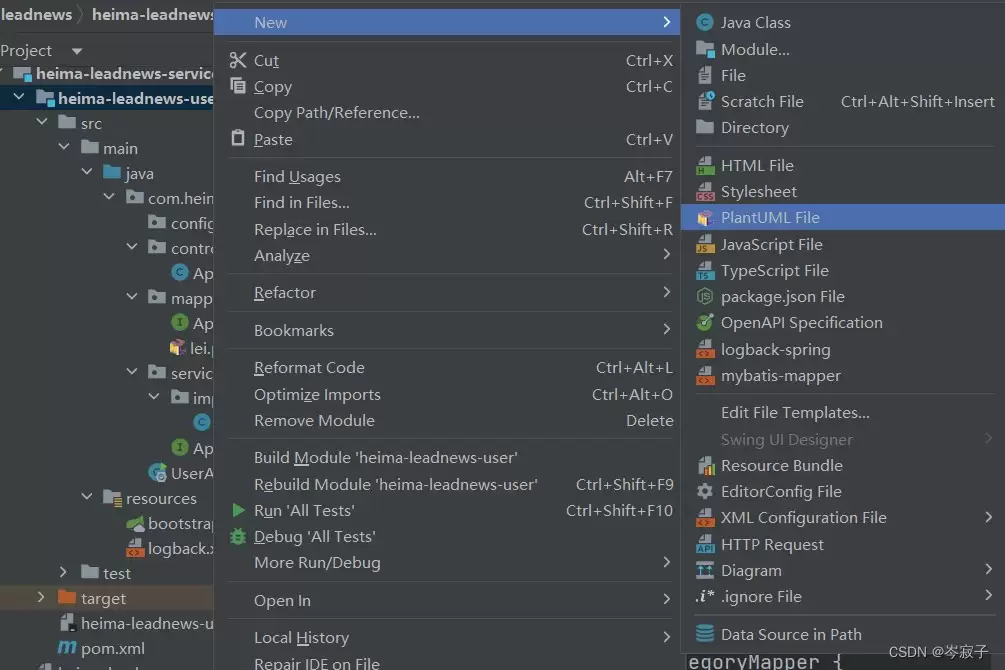

3.2 在任意项目目录下右键 → New → PlantUML File。以类图为例，先点选「class」，输入文件名，回车。生成的.puml文件里自带了一段示例代码，可以直接在上面改。

四、PlantUML结合AI

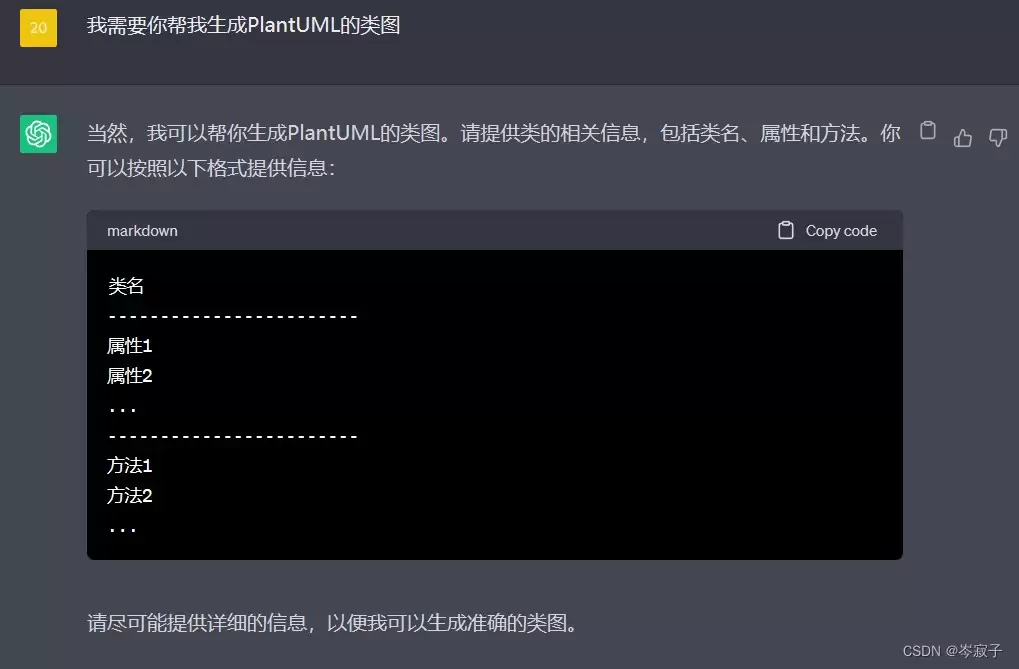

4.1 这一步是效率提升的关键。随便找个AI工具（比如ChatGPT），告诉它你需要生成PlantUML类图，然后把类名、属性和方法按格式发给它。下面是一个实际例子：

4.2 例如，我传给AI的类结构是这样的：

• 分类推荐类：
• controller类：public class IndexController { 属性：private CategoryService categoryService; 方法：public ResultVO firstLevel() }
• service接口类：public interface CategoryService { 方法：public ResultVO firstProductList(); }
• service实现类：public class CategoryServiceImpl implements CategoryService { 属性：private CategoryMapper categoryMapper; 方法：public ResultVO firstProductList() }
• Mapper类：CategoryMapper

4.3 AI返回的PlantUML代码长这样：

@startuml

class IndexController {
    - categoryService: CategoryService
    + firstLevel(): ResultVO
}

interface CategoryService {
    + firstProductList(): ResultVO
}

class CategoryServiceImpl {
    - categoryMapper: CategoryMapper
    + firstProductList(): ResultVO
}

interface CategoryMapper {
    // ... mapper methods ...
}

class ResultVO {
    - code: int
    - msg: String
    - data: Object
}

IndexController --> CategoryService : categoryService
IndexController --> ResultVO
CategoryService --> ResultVO
CategoryServiceImpl ..|> CategoryService : implements
CategoryServiceImpl --> CategoryMapper : categoryMapper
CategoryServiceImpl --> ResultVO

@enduml

4.4 把这段代码直接复制到刚才新建的.puml文件中，稍微等几秒，左侧就会自动渲染出完整的UML类图。右键图片选择「Sa ve Diagram」，可以导出成PNG、SVG等多种格式。

总结

整个流程走下来，核心就是三步：装插件 → 配Graphviz → 用AI生成puml代码。过去手动画图花半天，现在写几行类描述就能自动出图，而且代码改了之后更新puml文件，类图跟着变，维护成本大幅降低。一个小技巧：尽量把类之间的关系写清楚，AI生成的类图就越准确。希望对你有帮助。
