Autodesk 123D Design怎么画象棋-Autodesk 123D Design画象棋的方法

欧特克出品的 Autodesk 123D Design，在免费三维建模工具里算得上是一股清流。它没有专业 CAD 软件那种让人望而生畏的复杂逻辑，走的是“可视化”路线，让入门用户也能快速上手。更难得的是，它自带简体中文，Windows 全平台都能跑，还能直接导出 STL 文件对接 3D 打印机。今天，就用它来画一枚象棋，咱们把整个流程拆解成八个步骤，一看就懂。

第一步：绘制方形底座

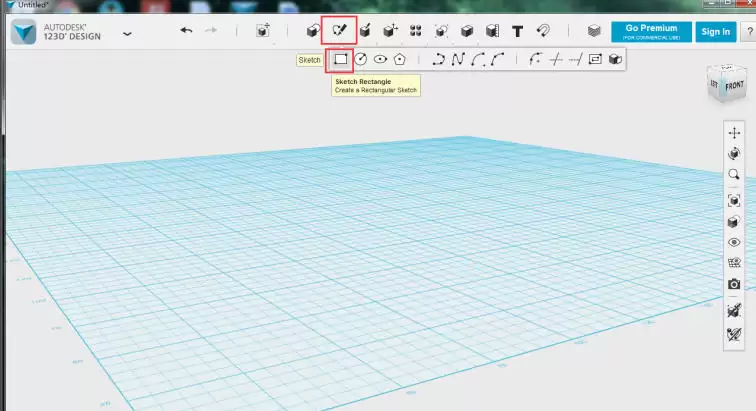

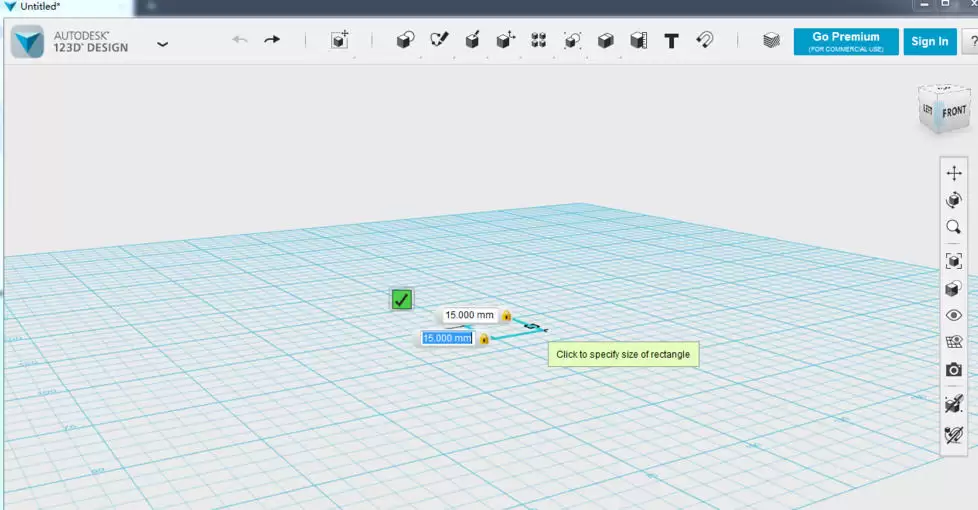

打开 123D Design，在工具栏里找到“草绘”工具，点击方形图标。在工作台的栅格上画一个 15×15mm 的正方形——别小看这个尺寸，它决定了棋子的大小。画完之后，按回车键或者点击绿色对号确认，方形草图就完成了。

第二步：绘制弧形轮廓

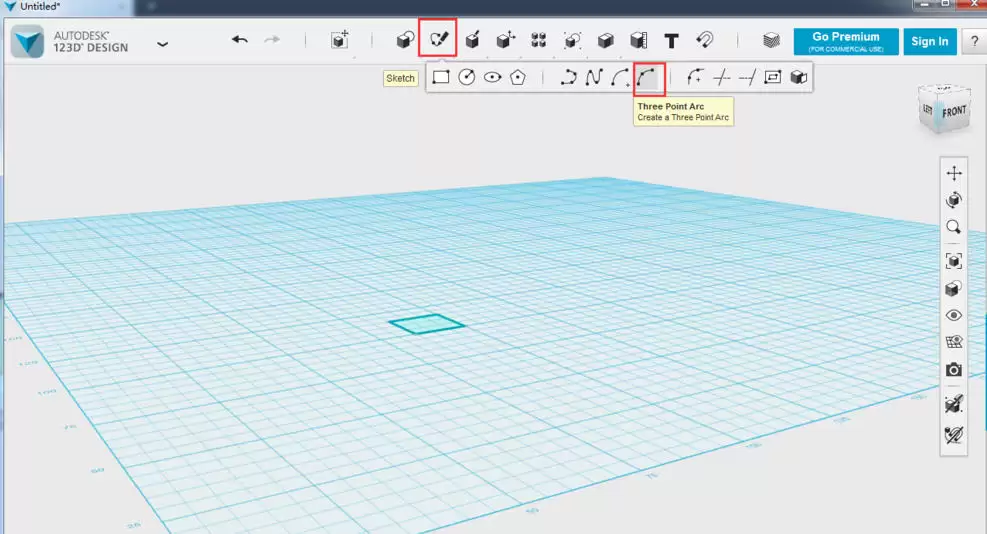

再次点击“草绘”工具，这次选择“Three Point Arc（三点圆弧）”指令。以方形底边两个端点为固定点，向方形外侧拖动鼠标，拉出一条弧线。弧度的大小随你喜好，但建议别太夸张——弧度过大会让棋子的侧面显得过于扁平，影响立体感。

第三步：旋转生成基础形体

从“拉伸”工具集里找到“Revolve（旋转）”指令。先在“Profile（轮廓）”选项激活状态下，选中刚才画好的那个组合图形面（面被选中后颜色会变暗）。然后点击“Axis（轴）”选项，选择带有弧线的对边作为旋转轴，在数值框里输入 360。一键旋转，象棋的基础立体形状就出来了。

第四步：修饰顶部圆面

把基础形体调整到合适角度，使用“Project（映射/投影）”功能，在顶部映射出一个圆面。接着用“Offset（偏移）”指令，在这个映射圆面上画出两个稍小的同心圆——这样就在顶部形成了一个圆环结构，为后续的刻字和凹槽做准备。

第五步：下沉圆环凹槽

使用“Extrude（拉伸/直推）”指令，选中第四步偏移出的圆环区域，向下拉伸，让它沉下去。这一步做出的是象棋顶部的环形凹槽，别小看这个细节——它大大增强了棋子的立体感和真实感，摸起来更有质感。

第六步：添加象棋文字

选中工具栏的“Text（字体）”工具，点击象棋顶面作为文字附着面。在弹出的字体数据窗口中，输入你要刻的汉字，比如“帅”“将”“炮”。需要注意：中文字体一定要在字体列表里选择中文类别，否则可能显示为乱码。调整字体大小和位置，让它居中美观。

第七步：挤出文字浮雕

选中已输入的文字，点击设置按钮（齿轮图标），选择“Extrude（拉伸）”选项，输入合适的挤出数值。可以做成凸起，也可以做成凹陷，全看个人喜好。这一步完成，象棋刻字就有了立体感。

第八步：检查与导出

旋转视图，检查象棋整体效果——文字方向是否正确？比例是否协调？如果需要批量制作，可以使用“Mirror（镜像）”或“Pattern（阵列）”功能快速复制。最后，将文件导出为 STL 格式，就可以直接送到 3D 打印机那里了。

就这么简单，八步搞定一枚象棋。从绘制底座到刻字浮雕，整个过程几乎不需要任何三维建模基础，跟着做就能出成品。如果你手头正好有 3D 打印机，不妨试试看。
