Autodesk 123D Design怎么设计车轮模型-Autodesk 123D Design设计车轮模型的方法

Autodesk 123D 中文版是欧特克推出的一款免费入门级三维CAD创作软件，适配Windows 32位和64位系统，内置中文语言包，稍作设置就能切换成简体中文界面。相比那些专业三维软件，它把复杂的命令大幅精简，全靠直观的可视化操作来完成实体搭建、模型拼接和细节修改，还支持输出STL标准文件直接用于3D打印，并且自带大量现成模型素材，低配电脑也能流畅运行。下面直接进入正题，看看怎么用123D Design设计一个车轮模型。

第一步：绘制轮胎外圆

启动123D Design软件，在“草绘”指令集里左键点击“圆”指令，然后在工作台面上单击确定圆心位置，指定圆的直径为60mm，这样轮胎外轮廓就画好了。

第二步：偏移生成外圆环

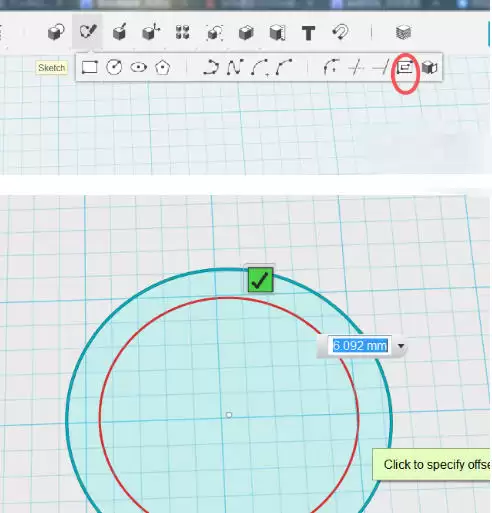

在“草绘”指令集里左键单击“偏移（Offset）”指令，然后左键点击第一步画好的大圆。此时移动鼠标，会出现一个红色预览圆圈，向内偏移4mm，这样就生成了轮胎外圆环的截面轮廓。

第三步：绘制轮毂内圆环

用和第一步相同的方法，以大圆的圆心为圆心建立一个小圆，作为轮毂的内圆。然后重复第二步的偏移指令，向内偏移出第二个圆环，形成轮毂的截面轮廓。

第四步：直推挤出圆环实体

分别选中内外两侧的大小圆环面（注意必须选面，选中后颜色会变暗）。在弹出的齿轮状工具中点击“Extrude（直推）”指令，在弹出的数值框中输入2mm，将两个圆环直推成三维实体。

第五步：隐藏圆环显示辐条区域

将直推出来的车轮轴和车胎隐藏。分别点击大圆环体和小圆环体，使用“Hide（隐藏）”指令将其隐藏起来，这样中心区域就可以用来绘制辐条了。

第六步：绘制辐条截面

隐藏模型后，选择“草绘”指令集中的“直线”绘制指令，在圆面中绘制一个长方形面，作为单根辐条的截面轮廓。

第七步：直推辐条并显示全部模型

使用“Extrude”指令将长方形直推挤出，形成一个长方体辐条。然后使用“Show Solids（显示实体）”指令将之前隐藏的所有圆环模型全部显示出来。

第八步：阵列复制辐条并组合成轮

使用“Pattern（阵列）”指令集中的“圆形阵列”功能，将单根长方体辐条绕圆心复制8个，均匀分布在轮毂周围。最后使用“组合”指令将所有模型合并到一起，一个完整的简易车轮模型就成型了。
