Autodesk 123D Design怎么绘制瓶子-Autodesk 123D Design绘制瓶子的方法

Autodesk 123D Design是欧特克出品的一款免费三维CAD工具，中文界面、操作直观，特别适合快速建模和3D打印。今天这篇教程，直接带大家走一遍用这个软件画瓶子的完整流程——从六边形底面到中空瓶体，每一步都配了图，跟着来就能搞定。

第一步：绘制六边形底面

启动软件后，在工作台用“草绘”命令画一个六边形。边长和半径设为40mm，当然也可以根据自己的瓶身比例微调——这一步就是给瓶子打好地基。

第二步：阵列生成瓶身截面

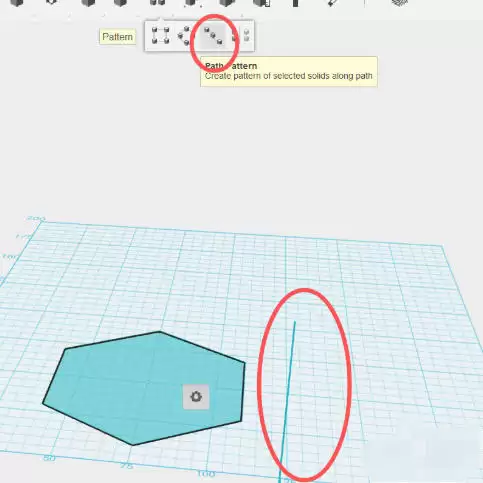

软件有个限制——不能直接对面做阵列。所以得先把六边形面向前推1mm，让它变成一个小实体块。然后选中这个实体面，用“线性阵列”命令，沿瓶身高度方向复制出一串等距的六边形截面。这样就有了多个瓶身“切片”。

第三步：缩放堆叠截面

把上一步生成的实体截面复制一份（Ctrl+C、Ctrl+V），然后向上移动5mm，再用“缩放”指令缩小到0.7倍。这一步是为了做出瓶身逐渐收窄的过渡效果，相当于给瓶子“收腰”。

第四步：反向阵列扩展瓶身

方法跟上一步一样，但这次做线性阵列时，在距离参数里输入负值——让阵列向下走，反向复制出从瓶底到瓶口的完整过渡截面序列。一正一反，瓶身形状就出来了。

第五步：投影底面轮廓

进入“草绘”指令集，用“投影面”功能，把每个实体截面的底面轮廓投影出来。这一步提取出连续的轮廓线，为接下来的放样铺路。

第六步：放样生成瓶身曲面

用“构建”指令集里的“放样（Loft）”命令，按住Shift键按顺序选中所有投影轮廓——从瓶底到瓶口依次点选，软件会自动生成平滑过渡的曲面。这一步是关键，选对顺序很重要。

第七步：抽壳掏空与修饰

用“修改”指令集的“抽壳（Shell）”命令，把瓶身实体掏空，变成中空结构。如果想让瓶子更精致，可以用“倒圆角”处理边角，或者用“打孔”命令加瓶口、把手之类的细节。一个简易瓶子就完成了。
