步骤一：压缩弹簧的建模

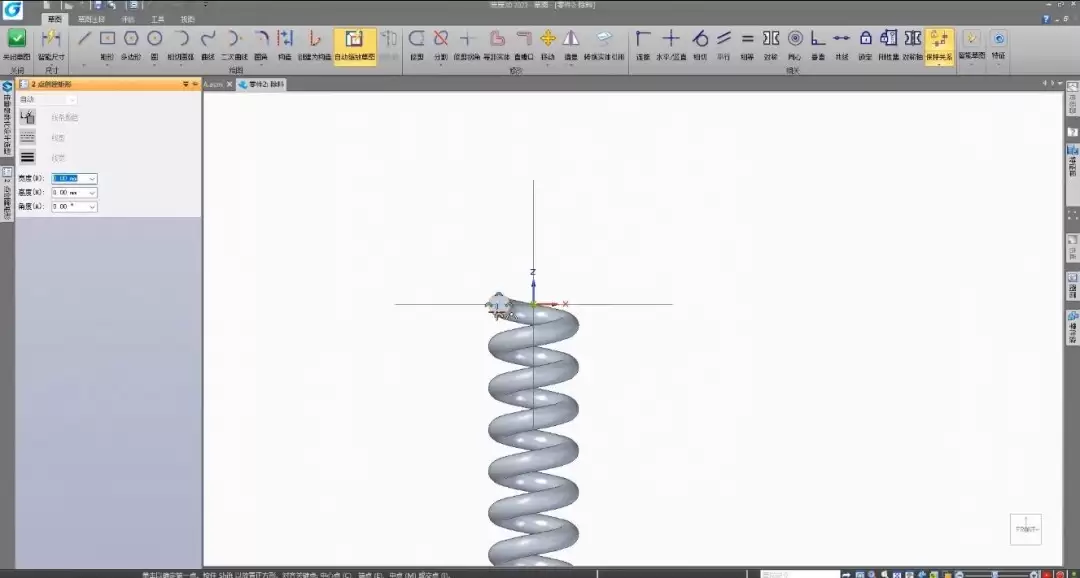

弹簧要想在装配中自动适应变化，得先把模型建好。作为承受轴向压力的螺旋弹簧，材料截面多为圆形，用浩辰3D软件中的【螺旋】命令就能快速搞定。先在前视图画个草图，直径9mm的圆作为弹簧截面，再拉一根145mm的直线作为旋转轴。退出草图后，点特征栏里的螺旋命令，按提示一步步来：选原点重合的旋转轴端点当起点，设定右旋、圈数8，一个弹簧模型就出来了。最后把两端做个除料处理，得到的就是用于定义更新的压缩弹簧零件。

步骤二：弹簧实时更新定义

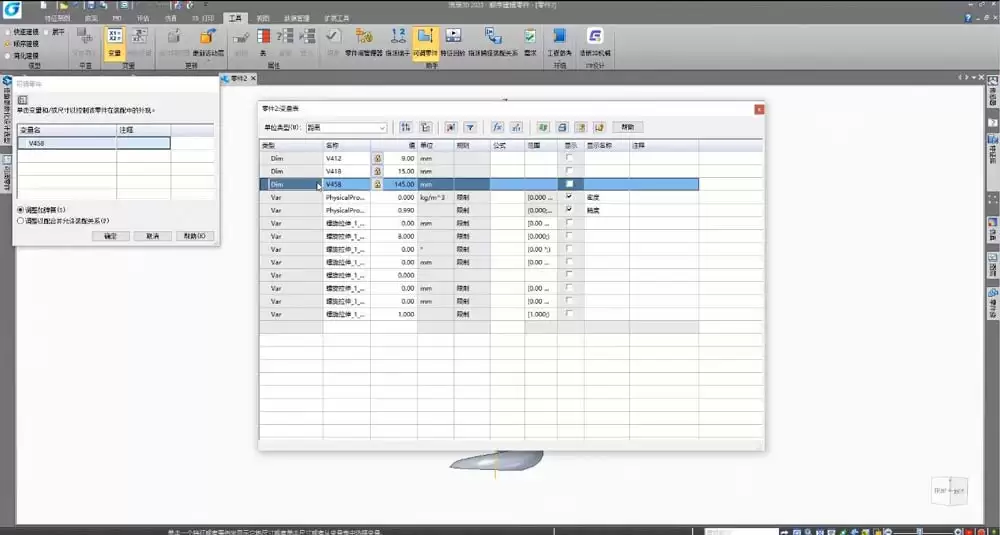

弹簧建好了，想让它在装配中自动更新，还得先给它“定个规矩”。点【工具】→【可调零件】，对弹簧进行快速定义。实时更新的本质是装配变量驱动零件变量，所以得先定义好零件文档中那些希望被调整的参数，比如驱动尺寸和变量（控制特征、参考平面或构造元素）。这一步很关键，参数没选对，后面更新就玩不转。

步骤三：弹簧装配与实时更新

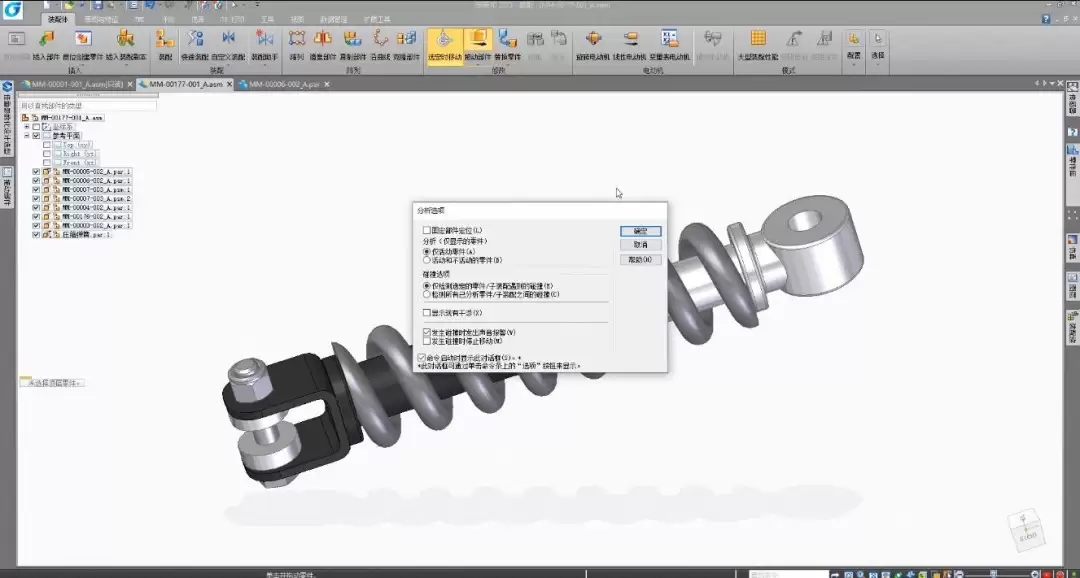

可调零件设定完，就可以放到装配里了。注意：拖进去的时候系统会弹窗，问你是刚性还是可调。选【可调】，系统接着让你用装配参数来控制它——可以是驱动尺寸，也可以是装配关系变量。当然，浩辰3D也支持通过测量变量来设定：测完元素后，系统自动创建一个装配变量，加到对话框里。这个案例里，用测量最短距离的方式设一个距离变量就行。设定完，再把剩下的配合关系添上，之后其他部件怎么动，弹簧都会实时跟着变。

小技巧：做轴对齐配合时，右键弹簧→【显示/隐藏部件】，把参考轴显示出来，这样就能快速选中弹簧轴跟其他部件配合了，省时省力。
