英特尔18A制程走出良率阴影 高产能量产条件初步成形

英特尔18A制造节点的最新进展，可以直接给出结论了：在经历了数月良率问题的困扰之后，这条承载着英特尔先进制程希望的关键产线，已经正式迈入稳定的大规模量产阶段。

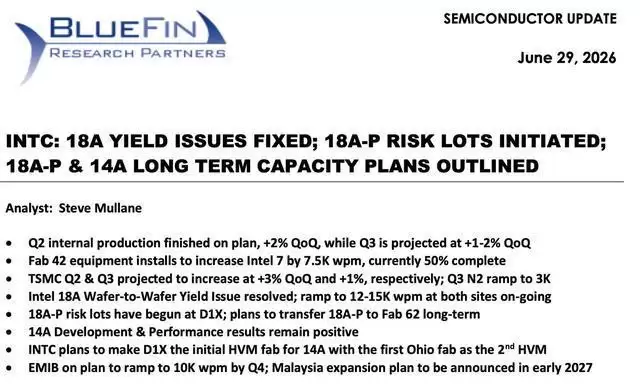

参考卖方机构BlueFin Research Partners的最新研报，18A目前的缺陷密度已经趋近于成熟制程常见的D0=0.1至D0=0.2区间的低端。这一数据意味着什么？简单来说，就是在制造环节和成本层面，这套工艺已经具备了可持续的高产能条件。

BlueFin明确指出，过去几个月困扰18A的良率瓶颈已经被英特尔解决。产线状态已经从“攻克良率”转到了“稳定生产”。回想一下，去年底英特尔曾对外表示，18A的良率正在以每月约7%的速度提升。从如今的改善轨迹来看，和当时的预期基本吻合。随着首款18A产品——Panther Lake处理器——的导入和量产，持续的工艺优化正在推动这个节点进入更加成熟稳定的运营阶段。

目前，18A的量产主要集中在两个地方：一个是美国亚利桑那州凤凰城的Fab 52，另一个是俄勒冈州希尔斯伯勒的一座工厂。两地产能加起来，每月大约能产出3万片晶圆。这个规模，现阶段覆盖英特尔自家的内部需求，包括Panther Lake在内的产品，基本够用。但随着更多产品转向18A制程，产能的整体扩充势在必行。在目前这个阶段，18A主要还是服务于英特尔自有产品，公司一边推进制程优化，一边也在规划后续的产能扩展和节点演进。

与此同时，英特尔已经在俄勒冈州的D1X工厂启动了18A-P的风险性试生产。这个新版本可以被看作是原始18A工艺的演进版。按规划，18A-P完成验证后，会转移到Fab 62，成为长期的规模化生产基地。有知情人士透露，面向外部晶圆代工客户时，英特尔的路线图将以18A-P、18A-PT以及后续的14A节点为主。其中，18A-PT将与18A-P搭配，形成面向不同客户需求的工艺组合。

在18A之后，下一代14A制程也已经开始布局。来自样片生产的早期结果被认为“前景乐观”，这无疑增强了公司对该节点研发推进的信心。英特尔计划利用D1X工厂承担14A初期的大规模生产，随后由俄亥俄州的新建设施作为第二生产基地，为节点全面铺开提供冗余和扩展空间。面向外部客户的14A风险试生产预计在2028年启动，高产能量产的目标则定在了2029年。

从时间线看，18A良率的持续改善、Panther Lake的量产落地，以及18A-P、18A-PT的启动，清晰地标志着英特尔在先进制程上的整体转向：从攻克技术难关，逐步走向稳态量产和代工市场布局。伴随着14A节点的推进和美国多地产能的铺开，英特尔正试图通过这一整套从18A到14A的工艺与产能规划，在激烈的半导体制造竞争中，重新巩固其技术和市场话语权。这才是关键所在。
