天正暖通怎么修改标注样式

在暖通cad设计领域,天正暖通凭借本土化的功能优势成为行业主流工具,标注样式的规范度直接影响图纸可读性与审图通过率,不少设计师常会遇到文字大小不统一、尺寸精度不符要求的问题,掌握标注样式修改技巧能大幅提升绘图效率与图纸质量。基础文字标注样式的修改方法若想对所有文字标注样式进行全局修改,可按下快捷键d

本文目录

    在暖通cad设计领域,天正暖通凭借本土化的功能优势成为行业主流工具,标注样式的规范度直接影响图纸可读性与审图通过率,不少设计师常会遇到文字大小不统一、尺寸精度不符要求的问题,掌握标注样式修改技巧能大幅提升绘图效率与图纸质量。

    基础文字标注样式的修改方法

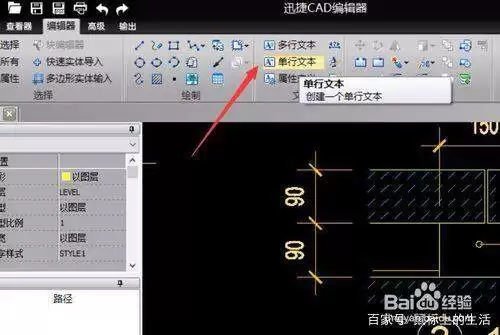

    若想对所有文字标注样式进行全局修改,可按下快捷键d调出标注样式管理器,找到天正暖通当前默认的标注样式,点击“修改”。在“文字”选项卡中,依据出图比例来调整文字高度,一般1:100出图的图纸,文字高度设置为3.5mm(对应绘图单位350),字体选择遵循制图规范的gbcbig.shx大字体,以防出现乱码。要是仅修改单个标注的文字样式,选中目标标注后右键打开“特性”面板,便可单独调整文字内容、高度、颜色以及倾斜角度,这种方式适用于图纸局部细节的调整。

    尺寸标注的参数设置技巧

    暖通图纸的尺寸标注主要用于标注管线走向、设备安装间距,需要根据设计要求调整精度与样式。在标注样式管理器的“主单位”选项卡中,可将尺寸精度调整为0,消除不必要的小数位,避免图纸信息混乱;在“线和箭头”选项卡中,将箭头样式改为“建筑标记”,更符合暖通设计制图规范,同时可调整尺寸界线的超出距离与起点偏移量,避免标注与管线、设备图例重叠。此外需要注意标注全局比例要与出图比例保持一致,1:100出图设置全局比例为100,1:50出图设置为50,保证打印后标注清晰合规。

    批量修改标注样式的高效技巧

    整幅图绘制完毕后,却发现标注样式不统一,这时不用逐个去修改,调用特性匹配工具快捷键ma就可以解决。先点击已经设置好的标准标注,再刷选需要修改的标注,样式就能一键统一。当然,也可以使用天正暖通自带的“对象选择”功能,筛选出所有同类型的文字或尺寸标注,然后在特性面板中统一修改为预设的目标样式。另外,设计师还能将调整好的标注样式保存到自定义天正模板里,新建图纸时直接调用,这样就避免了重复设置的麻烦。

    规范的标注样式是暖通图纸的基本要求,掌握上述修改与设置技巧,既能保证图纸符合行业规范,也能大幅节省绘图调整时间,整体字数约640字,符合设计工作的效率需求。
