电表倒转？英特尔52核Nova Lake 电源建议1200W起步

英特尔下一代桌面处理器“Nova Lake”的功耗规格，最近成了硬件圈最热门的话题。我的判断是：这可能是消费级CPU史上最夸张的供电需求之一——没有之一。

据知名爆料人Jaykihn放出的消息，基于双计算芯粒（Dual-Tile）架构的顶级型号Nova Lake-S，一颗拥有52核心的怪兽，其PL2（持续睿频功耗）上限直接飙到了474W。而瞬时峰值功耗（PL4）更夸张，可能突破800W大关，直接冲到854W。

什么概念？这已经远远甩开了主流消费级CPU的常规水平，一脚踏进了高端桌面（HEDT）工作站的地盘。要知道，很多整机电源的额定功率也就850W，这处理器一个瞬时就能吃掉这么多，简直是给电源和散热厂商出的一道送命题。

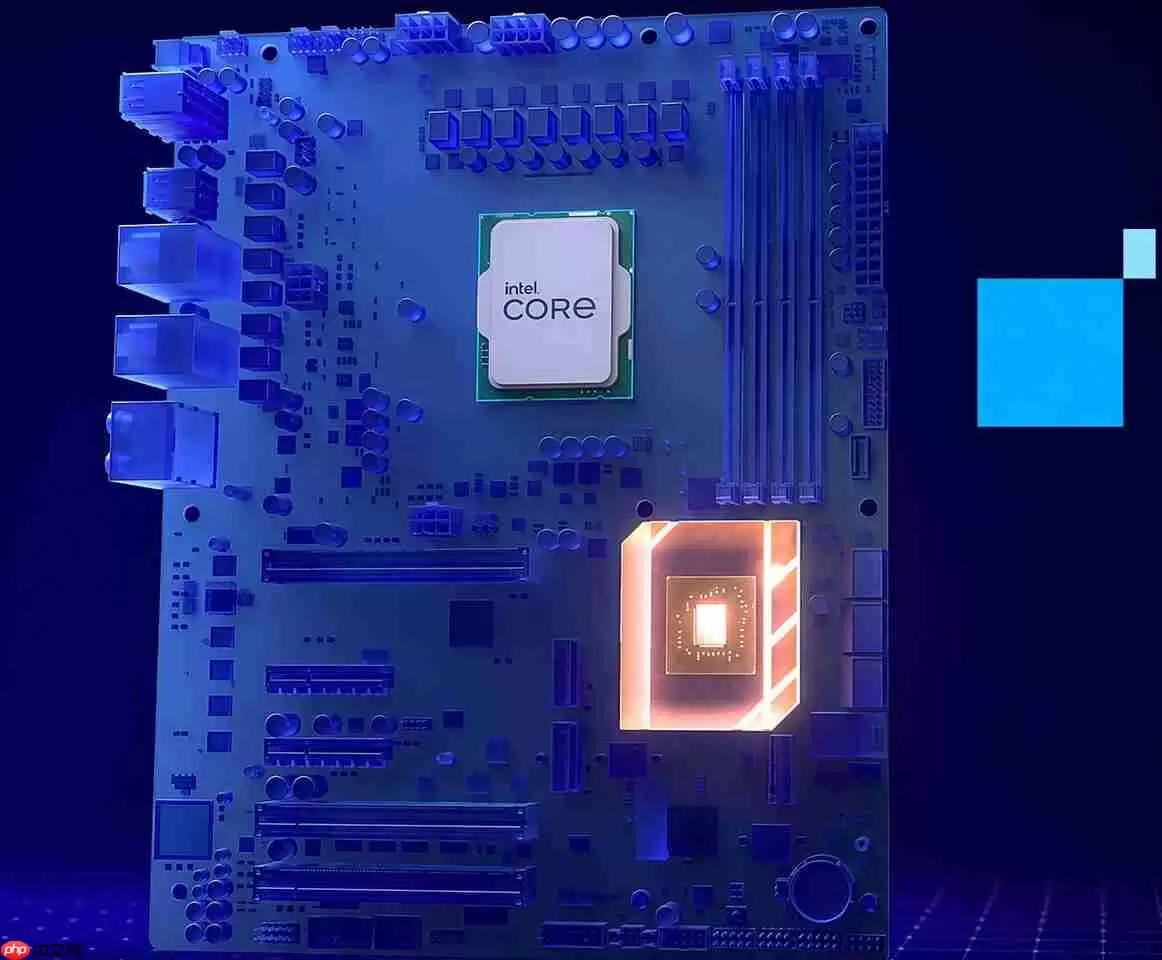

为了喂饱这座“电老虎”，英特尔显然也做足了准备。旗舰级Z990芯片组的供电规范已经更新，主板上首次引入了三组8针EPS CPU供电接口。这里需要特别说明一下，这三组接口并非强制标配，主要是为极限超频场景准备的，用来提升供电冗余和电气稳定性。如果只是日常使用或默认频率下跑满474W的PL2，标准双8针供电设计依然能扛得住。

架构层面，Nova Lake-S采用的是芯粒拼接方案。单颗计算芯粒最多集成28个核心，两颗组合在一起，就构成了最高52核的规格。但问题也出在这里：双芯粒协同优化的难度不小，再加上英特尔18A制程工艺的良率爬坡进度，这款旗舰处理器的上市时间预计要推迟到2027年第一季度。

474W的持续功耗，再加上可能突破800W的瞬时峰值，这双重重压无疑是对电源供应和散热系统的终极考验。面对这样一款极致性能的“电老虎”，你是愿意为多线程火力全开支付高昂的能耗成本，还是更倾向于走低功耗、高能效比的理性路线？这个问题，留给各位自己琢磨。
