PDF图纸转CAD格式全攻略：矢量与扫描版处理差异及编辑可行性

转换结果预览：不同PDF类型的最终状态

在开始操作前，明确你手中的PDF图纸类型，直接决定了转换后的编辑能力。转换后的结果通常分为两种状态：

• 矢量PDF：线条锐利，文字清晰。转换后可直接编辑线条、文字和图层，无需重绘。
• 扫描版PDF：放大后出现像素块。转换后仅作为参考底图，线条不可直接编辑，需手动描线重画。

理解这一差异，能帮你选择正确的处理方案，避免将扫描图纸误认为可直接编辑的CAD文件。

第一步：判断PDF图纸类型

在转换前，通过放大图纸细节来快速判断其性质，这决定了后续的操作路径。

第1步：放大查看线条与文字边缘

打开PDF文件，使用缩放工具将图纸放大至100%或更高。观察线条边缘和文字细节：

• 矢量图特征：无论放大多少倍，线条边缘依然锐利清晰，文字轮廓平滑无锯齿。这类文件通常由制图软件直接导出，保留了矢量信息。
• 扫描图特征：放大后线条呈现像素块状模糊，文字边缘发虚。这类文件本质是图片，无法直接转换为可编辑的CAD矢量对象。

第二步：矢量PDF直接导入CAD（高编辑性方案）

如果确认是矢量PDF，可以直接导入CAD软件，保留原有的线条、文字和图层信息，实现高效编辑。

第2步：使用CAD内置功能或转换工具导入

对于矢量PDF，无需转换为图片。可以直接使用CAD的PDFIMPORT命令（AutoCAD 2017及以上版本支持），或使用专业的PDF转CAD工具。导入后，软件会尝试将矢量路径转换为CAD的LWPOLYLINE或SPLINE对象。

• 操作目的：保留原始矢量数据，实现直接编辑。
• 完成判断：导入后，线条可被选中、移动、修改属性，文字可编辑。

第三步：扫描版PDF转图片并导入CAD（手动描线方案）

对于扫描版PDF，由于缺乏矢量信息，必须将其转换为高清图片，作为CAD中的底图进行校准和描线。以下是使用在线工具（如极轻PDF）处理扫描版PDF的具体步骤。

第4步：进入PDF转图片工具入口

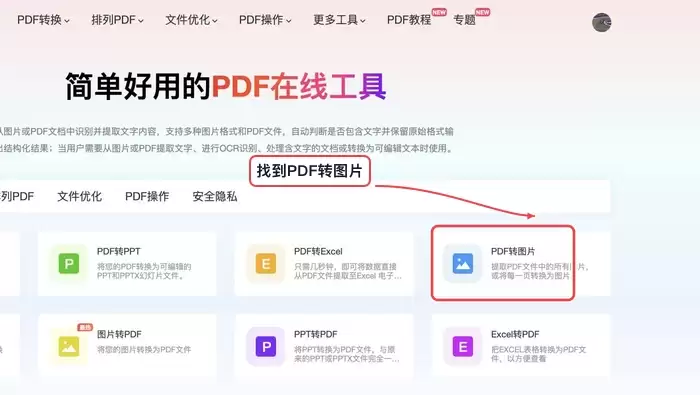

打开在线转换工具列表，找到“PDF转图片”功能入口。注意，此步骤的目标是获取高清图片，而非直接生成CAD文件。

第5步：上传需要处理的PDF图纸

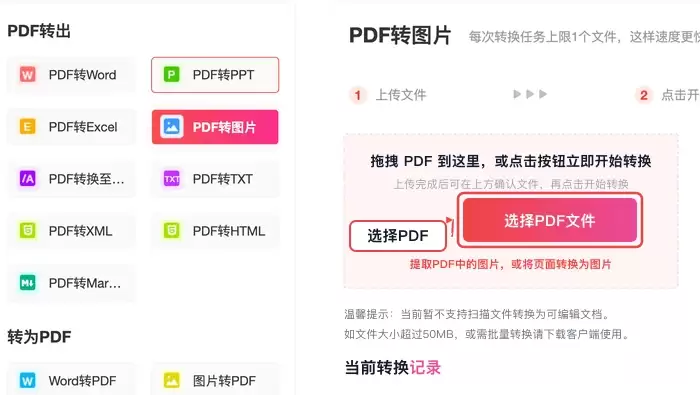

点击上传按钮，选择你要处理的PDF图纸文件。如果图纸页数较多，建议先使用PDF编辑器将需要编辑的页面拆分出来，以减少后续处理时间。

第6步：确认上传成功及文件状态

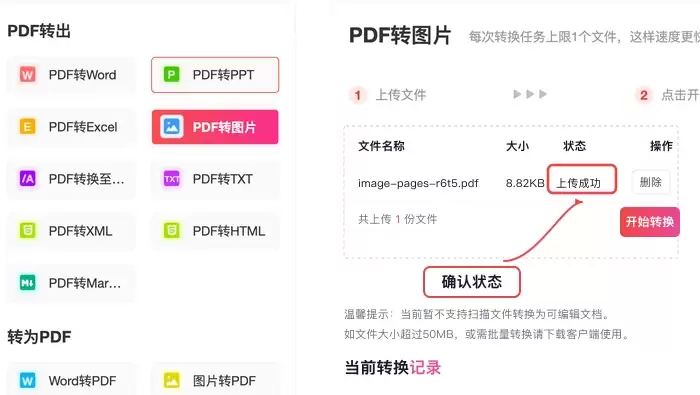

上传完成后，系统会显示文件名和页面预览。仔细核对文件名、页数以及预览图是否与你手中的图纸一致，避免上传错误或旧版图纸。

第7步：执行转换并下载高清图片

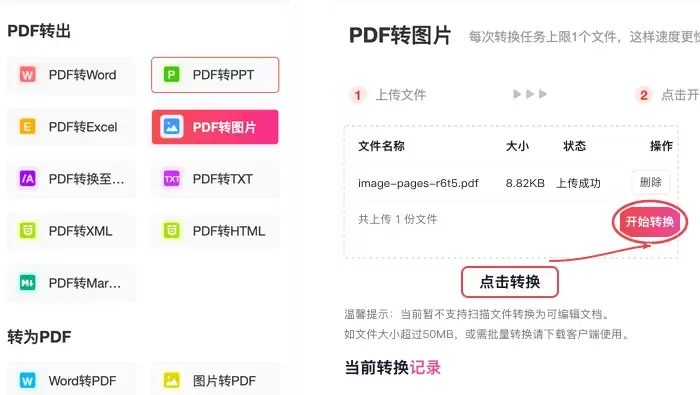

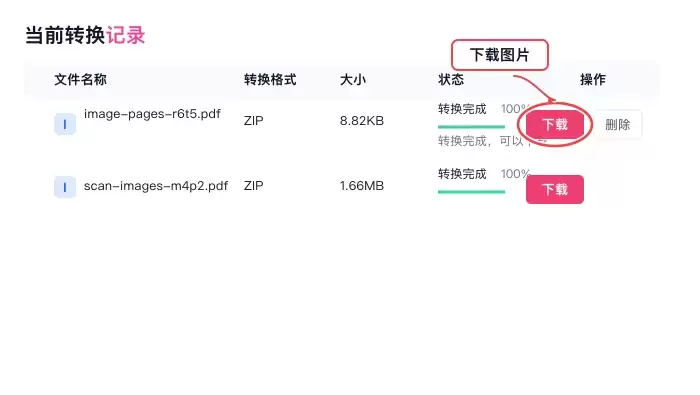

确认文件无误后，启动转换程序。对于工程图纸，线条可能较细，建议在转换设置中优先保证图片清晰度（如选择高分辨率输出）。转换完成后，下载生成的图片文件。

第8步：在CAD中插入图片并校准比例

打开CAD软件，使用IMAGEATTACH命令插入刚才下载的图片。关键步骤是校准比例：在图纸上找到一条已知实际长度的标注线，在CAD中使用SCALE命令，以该标注为基准，将图片缩放到正确尺寸。

问题与调整：转换后编辑的常见误区

许多用户在转换后遇到编辑困难，通常源于以下原因：

• 误区1：认为扫描版PDF转CAD后线条可直接编辑。
  原因：扫描版PDF本质是图片，转换工具无法凭空生成矢量数据。
  解决：必须手动描线。将图片作为底图，使用LWPOLYLINE或PLINE命令沿线条描画。
• 误区2：未校准比例直接描线。
  原因：图片插入CAD时尺寸未知，直接描线会导致最终图纸尺寸错误。
  解决：必须先通过已知标注线进行SCALE校准，再开始描线。
• 误区3：图片模糊导致描线困难。
  原因：转换时未选择高分辨率，或原PDF本身清晰度低。
  解决：转换时选择最高清晰度设置；若仍模糊，需重新获取原图或联系提供方。

总结

PDF图纸转CAD的核心在于区分矢量与扫描版。矢量PDF可直接导入编辑，保留高效性；扫描版PDF需转为高清图片，在CAD中校准比例后手动描线。无论哪种方式，确保图片清晰度和比例校准是获得可用CAD文件的关键。对于无法处理的复杂图纸，建议联系专业技术支持。
