blender打开sldprt文件的格式转换与导入方法

手里拿着客户发来的 SolidWorks 零件图（.sldprt），兴冲冲地拖进 Blender，结果弹出一个“不支持的文件格式”或者干脆没反应。这种尴尬在跨软件协作中太常见了。Blender 是面向多边形网格的创意工具，而 SLDPRT 是基于边界表示法（B-Rep）的参数化实体数据，两者底层逻辑完全不同，所以直连是不可能的。

别急着去下载那些声称能“一键直读”的奇怪插件，最稳妥且通用的办法只有两个：转换成 STEP 格式保留精确几何，或者转换成 STL 格式用于快速预览。接下来我们看看怎么操作才能让这些工程数据在 Blender 里乖乖听话。

优先选择：导出为 STEP 格式

如果你需要保留模型的精确尺寸、平滑曲面以及后续可编辑性，STEP（.stp 或 .step）是最佳中转站。它是工业界通用的中性格式，Blender 通过内置的 CAD 导入插件可以很好地识别它。

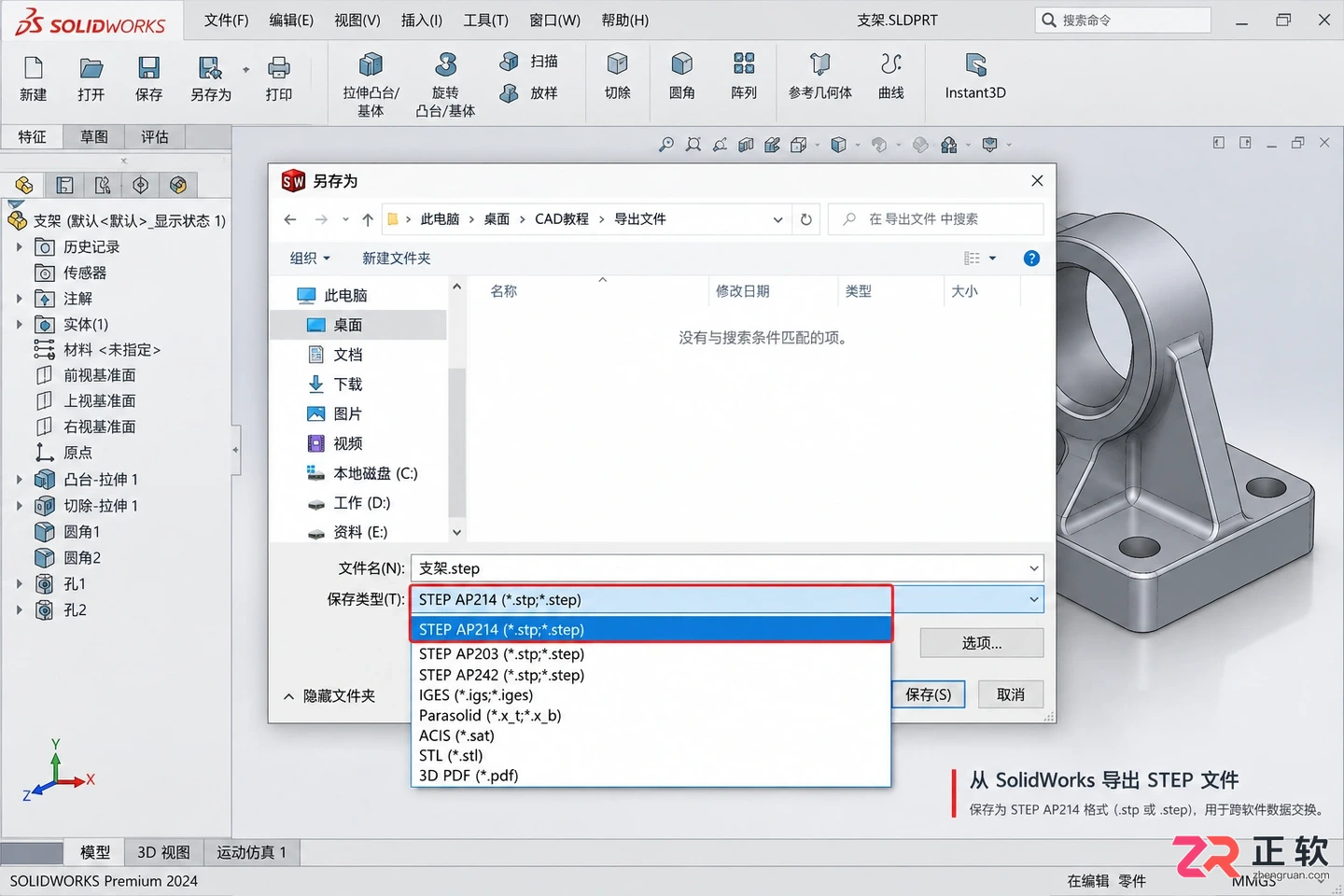

在 SolidWorks 中，点击“文件”>“另存为”，在保存类型中选择 AP214 或 AP203 标准的 STEP 文件。AP214 通常能更好地保留颜色和装配结构。保存时注意勾选“输出为单一实体”如果模型比较简单，这样导入后管理更方便。

在SolidWorks中选择STEP AP214格式进行导出

回到 Blender，确保你使用的是较新版本（2.8+）。默认情况下，Blender 可能没有启用 CAD 导入功能。点击“编辑”>“偏好设置”>“插件”，搜索 “CAD” 或 “STEP”，勾选 Import-Export: STEP 相关的插件。如果没有找到，可能需要检查 Blender 版本是否包含该模块，或者考虑使用免费的 FreeCAD 作为二次转换工具。

启用后，点击“文件”>“导入”>“STEP (.stp)”。导入后，你可能会发现模型巨大无比或者微小如尘。这是因为单位制不匹配。选中导入的物体，按 N 键打开侧边栏，查看“变换”中的尺寸。通常 SolidWorks 默认单位是毫米，而 Blender 默认是米。你需要将缩放值调整为 0.001（如果是毫米转米），或者在导入设置中预先指定单位。

备选方案：导出为 STL 格式

如果模型结构极其复杂，或者你只需要一个静态的网格用于渲染背景、3D打印预览，STL 是更轻量级的选择。STL 直接将曲面三角化，虽然丢失了参数化历史，但兼容性极好。

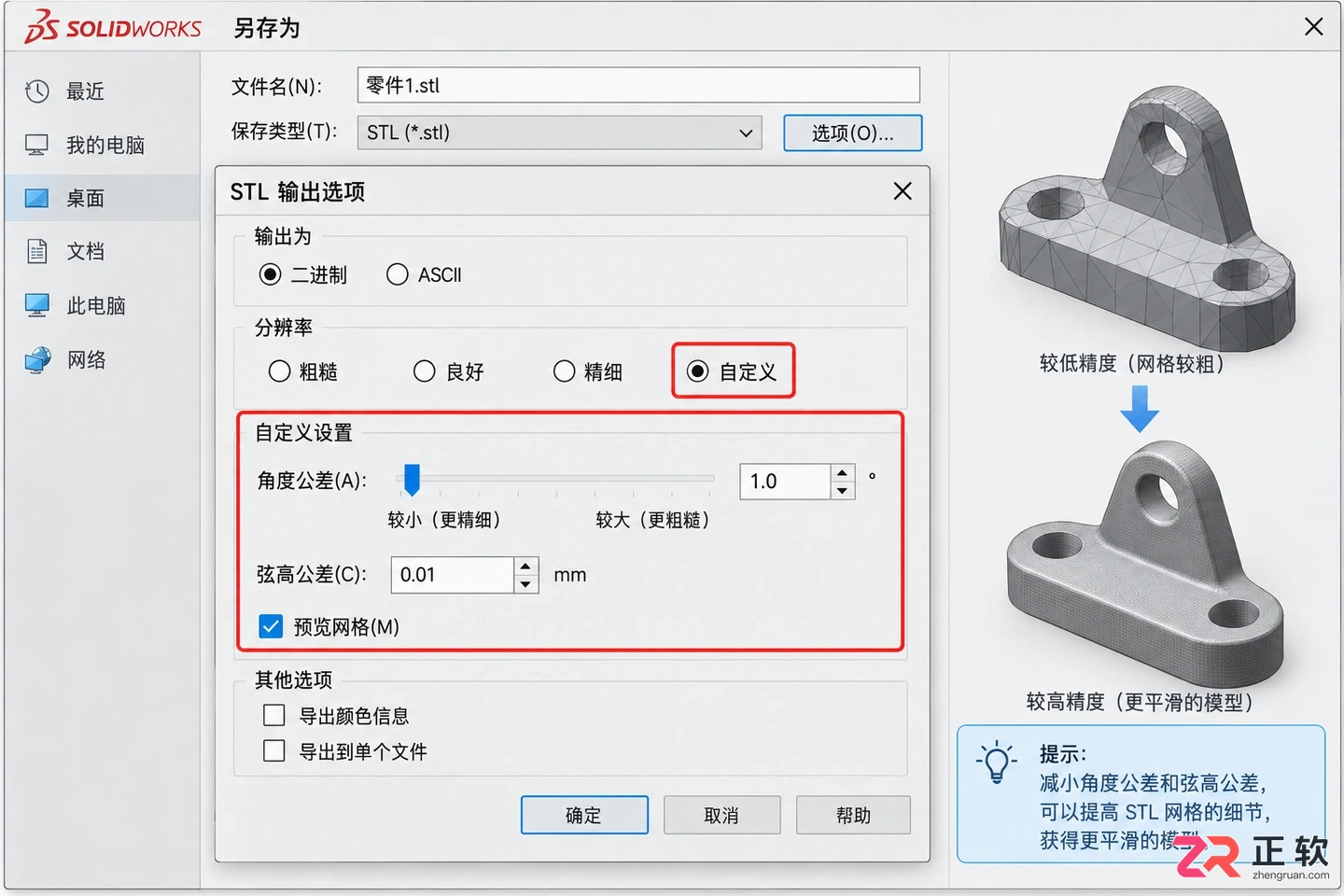

在 SolidWorks 中，“另存为”选择 STL。这里有个关键设置：点击“选项”，将分辨率设置为“高”或“自定义”。默认的“粗糙”设置在 Blender 里看全是棱角，根本没法用。自定义角度公差建议设在 1-5 度之间，弦高公差设小一些，这样生成的网格才够平滑。

调整STL导出分辨率以获得平滑网格

导入 Blender 时，直接“文件”>“导入”>“STL”。STL 导入的好处是不需要额外插件，坏处是面数可能爆炸。一个复杂的齿轮可能带来几十万甚至上百万个三角面。导入后，立即添加“修改器”>“精简”或“合并”来优化网格，否则视图操作会卡顿。

常见坑点与修复技巧

无论用哪种格式，导入后经常遇到两个问题：法线反转和重叠面。

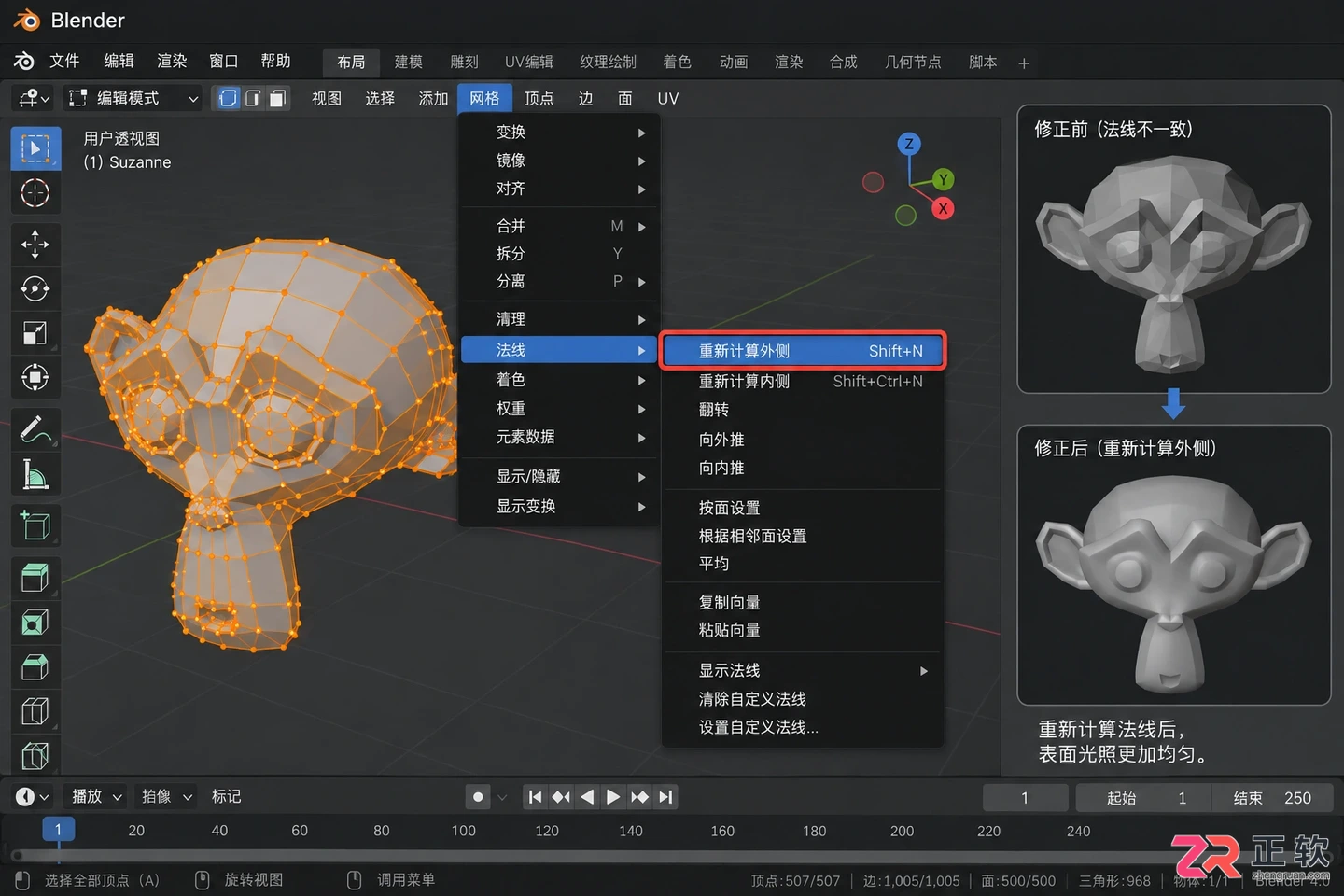

首先是法线。工程软件不关心面的朝向，但 Blender 渲染依赖法线。如果模型看起来黑一块白一块，进入“编辑模式”，全选顶点（A），然后按 Shift+N 重新计算法线外侧。这是让光照恢复正常的最快手法。

在Blender编辑模式下修正模型法线

其次是重叠几何。STEP 导入有时会留下微小的缝隙或重复面。在编辑模式下，全选顶点，点击“网格”>“清理”>“按距离合并顶点”。设置一个极小的阈值（如 0.0001m），这能消除大部分因转换精度导致的碎面，让后续的布尔运算或细分表面修改器工作得更稳定。

最后提醒一点，SLDPRT 往往带有大量的内部结构或不可见特征。在 SolidWorks 导出前，最好隐藏掉螺丝孔、倒角等对视觉影响不大但极度增加面数的细节，除非你真的需要它们。保持模型整洁，是对自己显卡的尊重。

转换格式只是第一步，理解数据从“精确数学描述”到“近似网格模拟”的损失，才能在使用 Blender 处理工程模型时游刃有余。如果遇到特别复杂的装配体，不妨先在 SolidWorks 里拆分成单个零件导出，再在 Blender 里重新组装，效率反而更高。
