blender导出stl文件尺寸很小怎么调整单位和缩放比例

在使用Blender完成建模并准备进行3D打印时，常会遇到导出的STL文件导入切片软件后尺寸变得极小，或者与原始设计尺寸不符的情况。这通常不是软件错误，而是由于Blender内部单位系统与STL格式无单位特性之间的转换差异，以及物体变换数据未正确应用所致。理解界面中的单位设置和变换面板，能有效解决这一尺寸偏差问题。

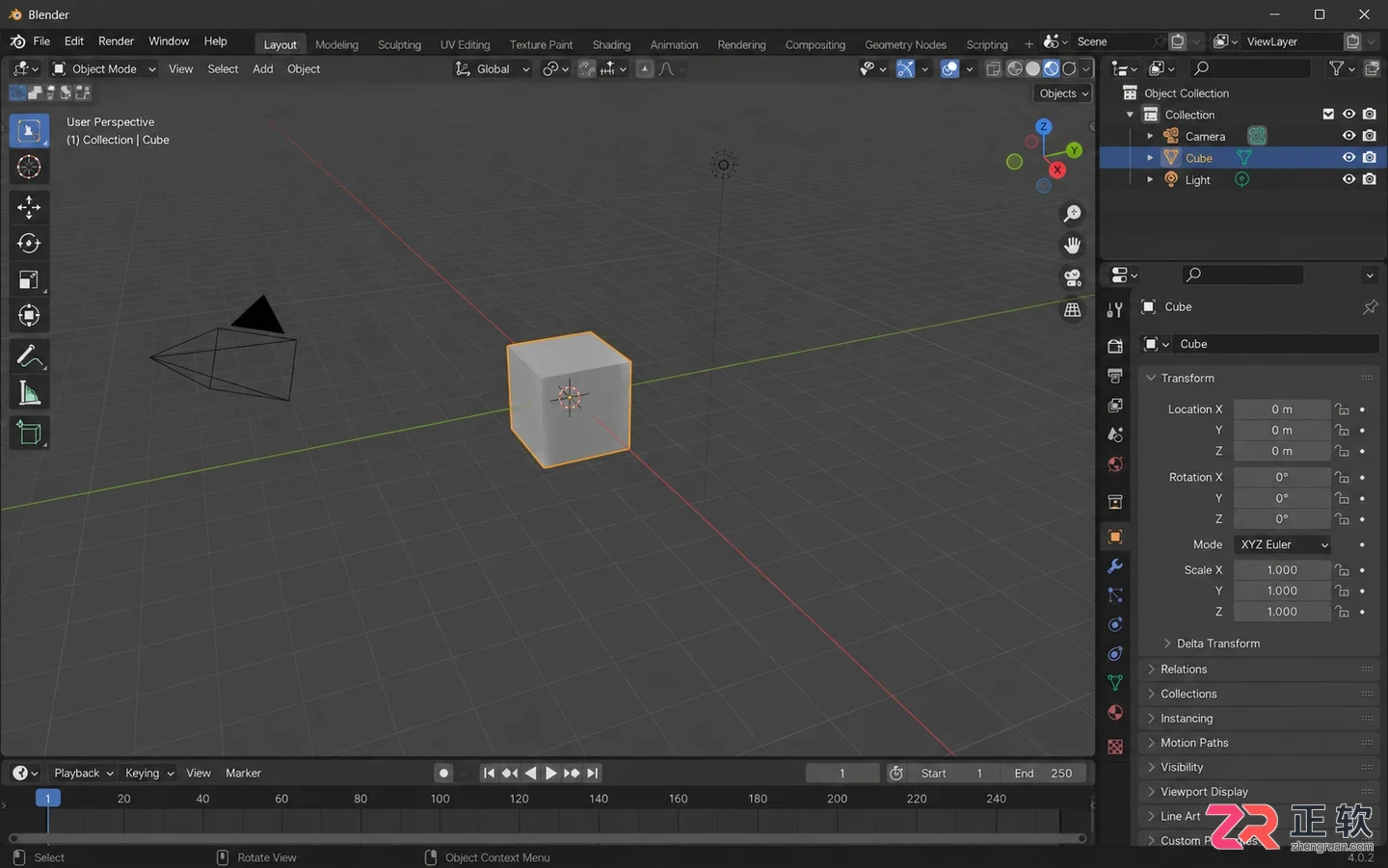

Blender工作界面概览，重点在于右侧属性区与顶部菜单

关于场景单位设置

Blender默认使用米作为基本单位，而许多3D打印切片软件或CAD程序可能期望毫米或英寸。如果场景单位设置与导出预期不匹配，模型尺寸就会出现数量级上的差异。

在右侧属性编辑器中，点击“场景属性”图标（通常是一个圆锥和球体的组合图标）。找到“单位”面板，这里有两个关键设置：长度单位和单位缩放。对于大多数3D打印工作流，建议将长度单位设置为“毫米”。这样在视图中测量的数值就直接对应物理毫米数，减少心算转换的误差。

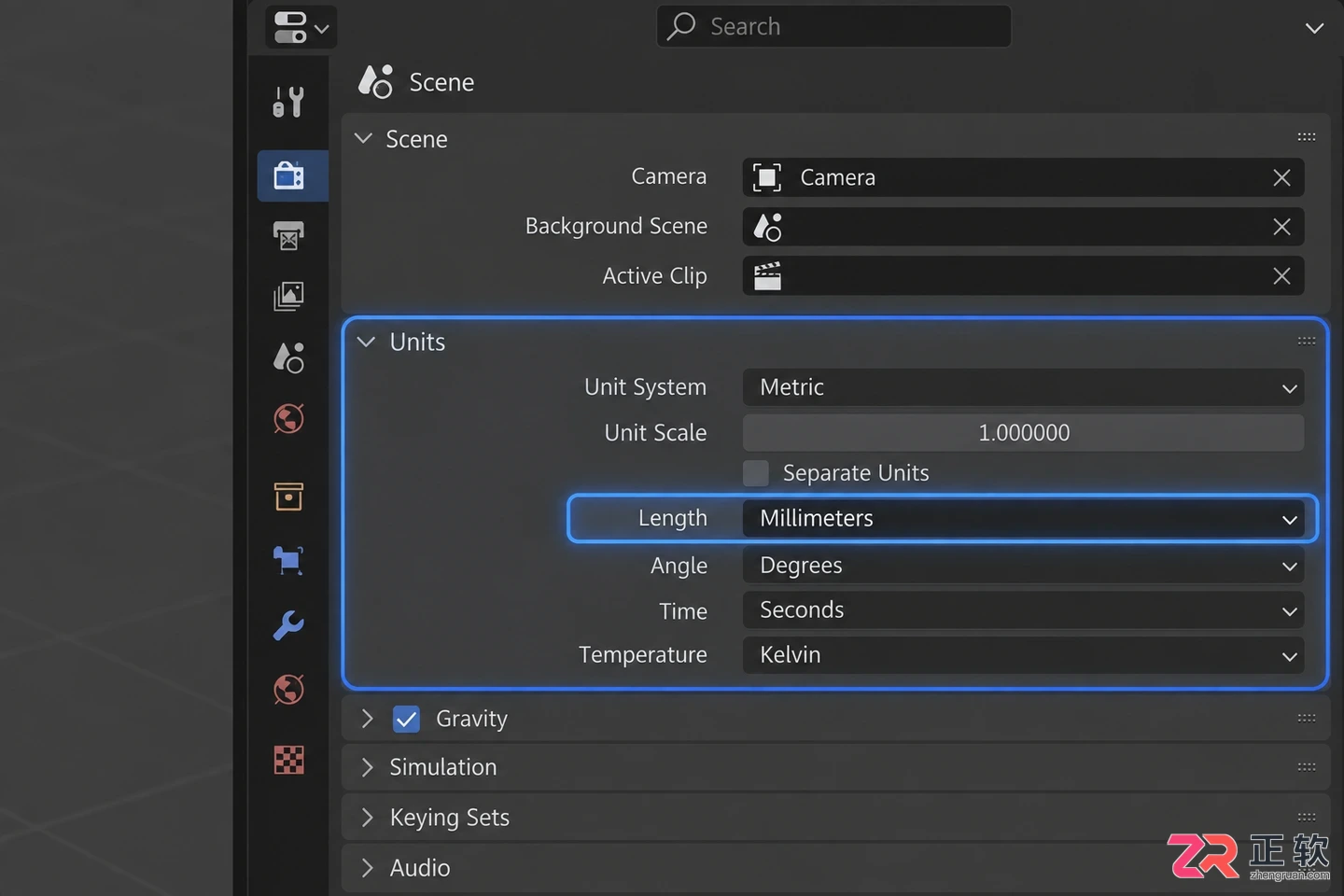

场景属性中的单位设置，将长度单位调整为毫米

需要注意的是，仅更改显示单位并不改变几何体的实际数据，它只影响数值的显示方式。真正的尺寸修正往往需要结合物体的变换数据一起处理。

关于应用物体缩放

在建模过程中，用户经常使用缩放工具（S键）调整物体大小。此时，物体的“缩放”值会偏离默认的1.0。例如，将一个立方体放大两倍，其缩放值为2.0，但网格顶点数据并未真正更新，只是通过变换矩阵显示变大。STL格式只存储顶点坐标，不包含变换矩阵信息，因此未应用的缩放会导致导出后的模型恢复为原始微小尺寸。

选中需要导出的物体，按下快捷键 Ctrl+A，在弹出的“应用”菜单中选择“缩放”。此时，观察右侧属性栏中的“物体属性”面板，缩放值应全部重置为1.000。这一步操作将当前的视觉大小固化到网格数据中，是保证导出尺寸正确的核心步骤。

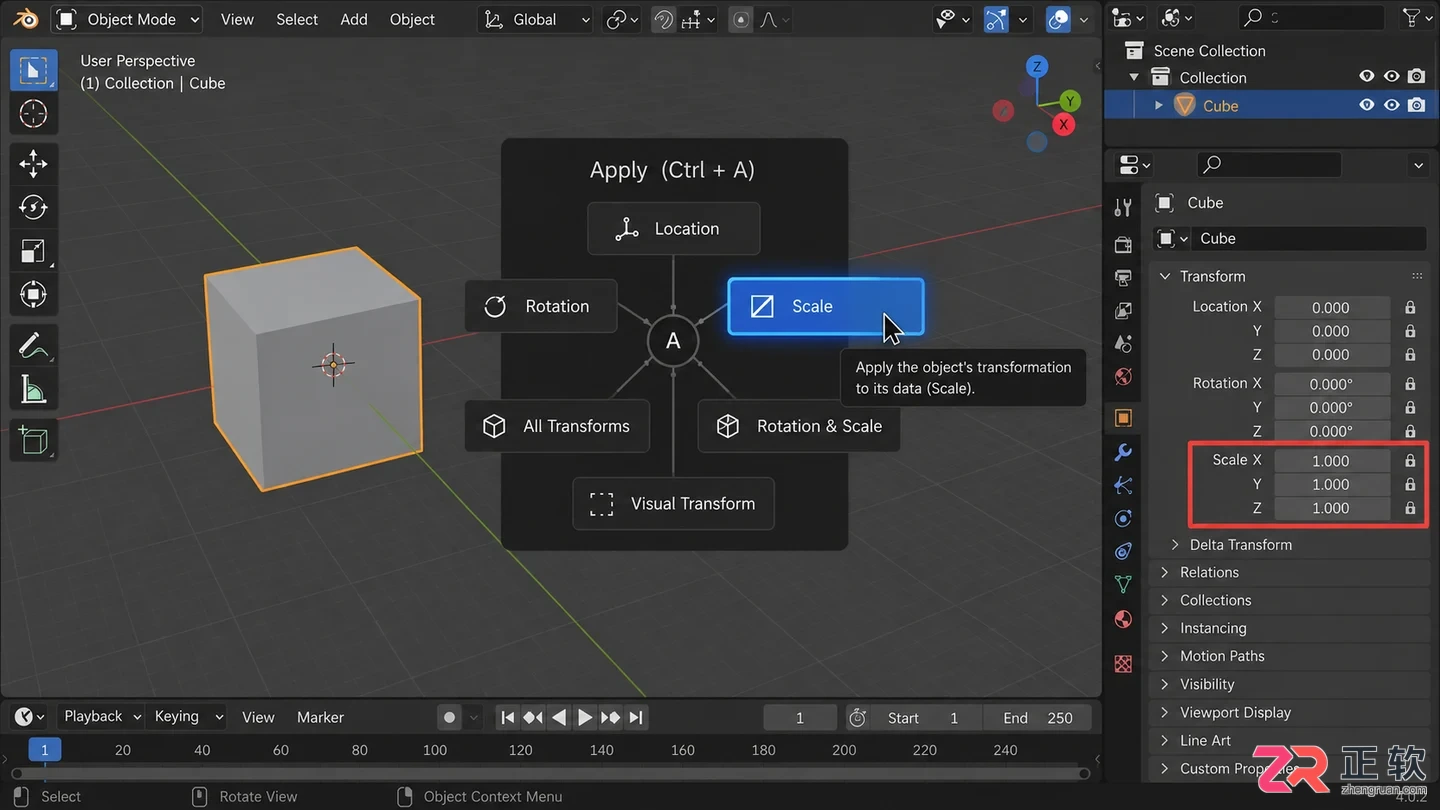

应用缩放操作，将物体变换数据固化到网格中

如果场景中有多个物体，可以全选后统一应用缩放，确保所有部件的比例关系保持一致。

关于导出STL时的缩放选项

即使应用了缩放，Blender的STL导出器仍提供了一个额外的缩放因子设置，用于应对不同软件间的单位解释差异。在执行“文件”>“导出”>“STL”时，右侧会弹出导出设置面板。

在“缩放”选项中，默认值通常为1.0。如果你的场景单位是米，而目标软件期望毫米，且你未在场景属性中切换单位，可以尝试在此处输入1000进行放大。但更推荐的做法是保持此处为1.0，并通过前述的“场景单位设为毫米”和“应用缩放”来从源头控制尺寸。这样能避免因多次缩放导致的精度损失或混淆。

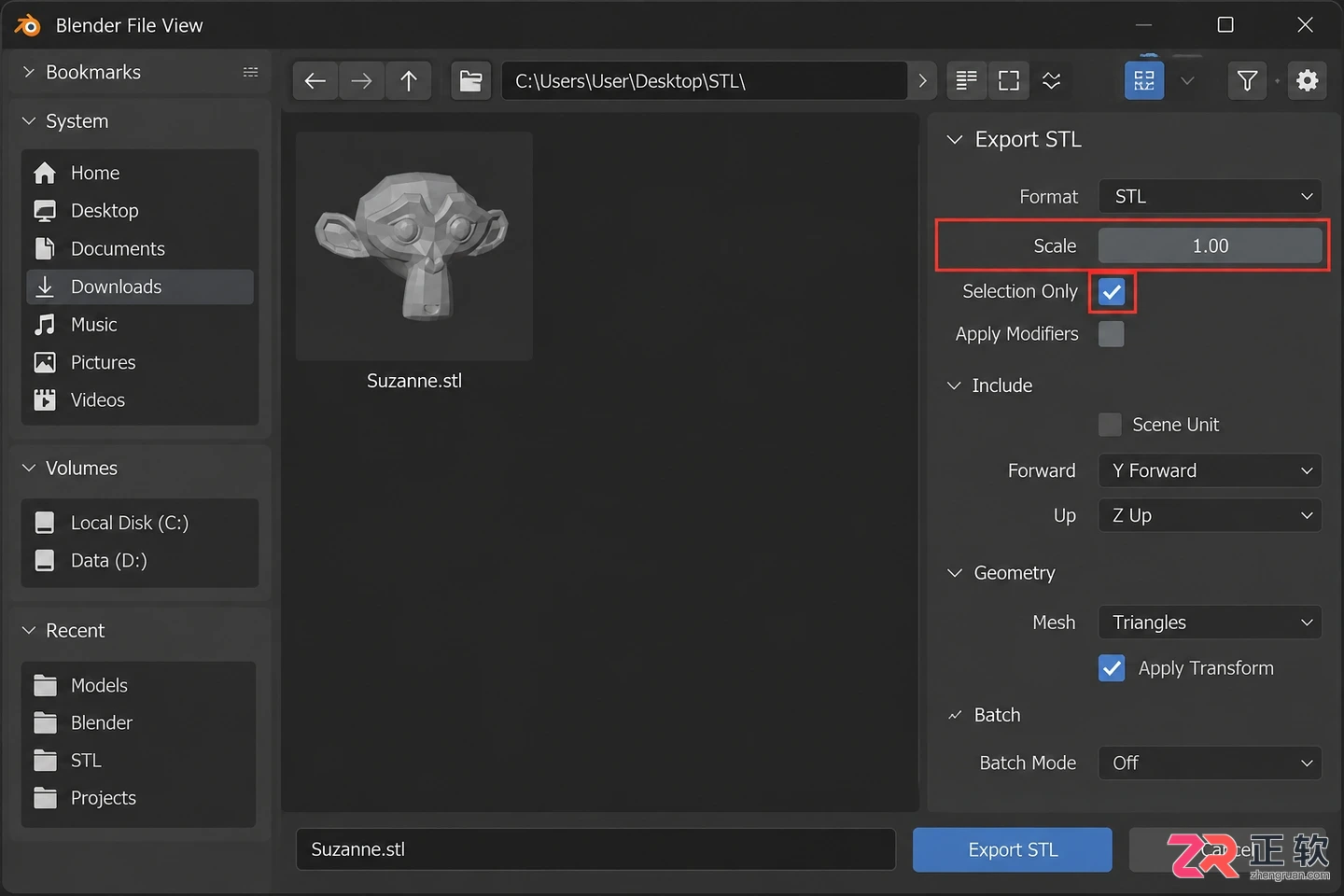

导出STL时的缩放设置，通常保持默认1.0

此外，勾选“选择对象”选项可以只导出当前选中的物体，避免场景中隐藏的参考线或相机等无关元素干扰文件体积和尺寸判断。

关于验证导出结果

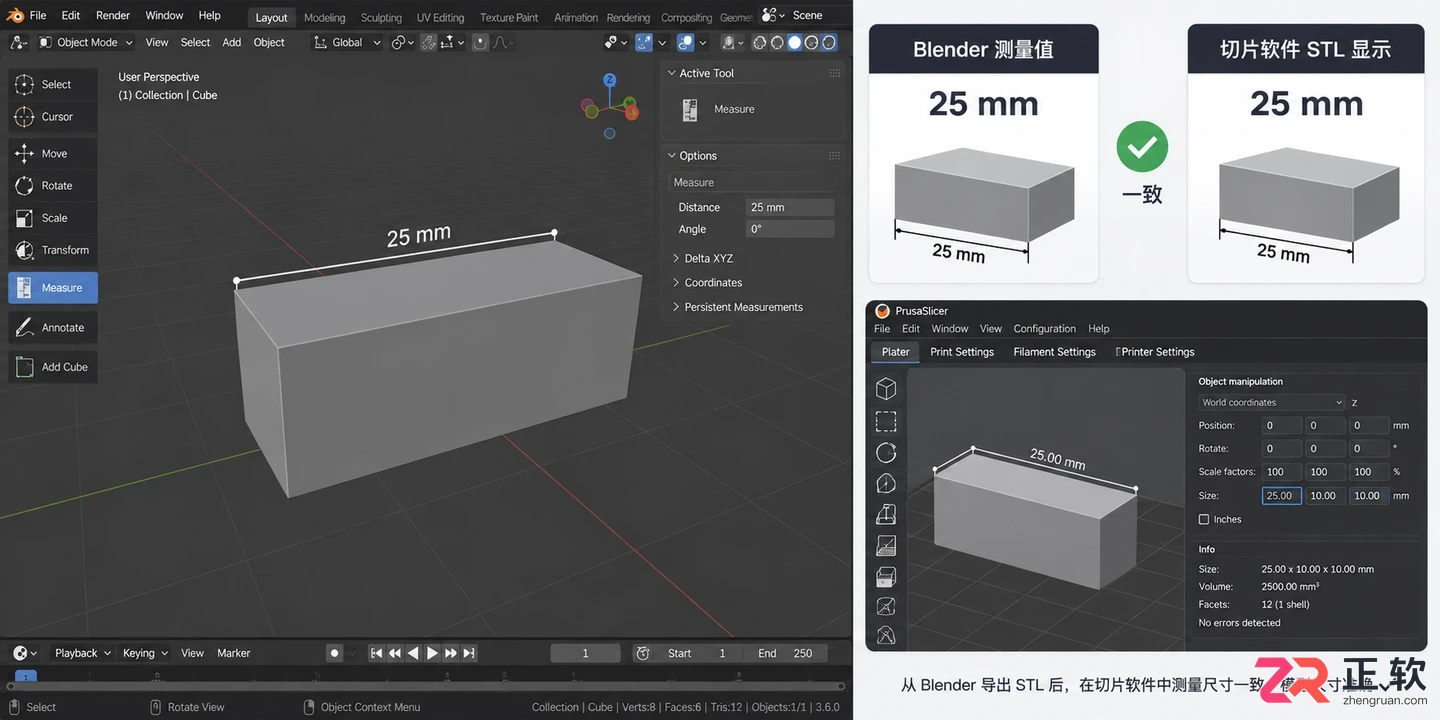

完成上述设置后，导出的STL文件应能在切片软件中显示正确的物理尺寸。为了双重确认，可以在Blender中使用测量工具。在视图左上角的叠加层菜单中启用“测量”功能，或使用侧边栏（N键）中的测量面板，直接量取模型关键部位的长度。

将测量得到的数值与STL文件在切片软件中显示的数值进行比对。如果两者一致，说明单位转换和缩放应用已正确完成。若仍有偏差，需回头检查是否遗漏了某个子物体的缩放应用，或场景单位是否与切片软件的预设单位冲突。通过这种界面化的核对流程，可以快速定位尺寸异常的环节。
