3dmax建筑建模步骤详解：从零开始完成房屋建模与效果图制作

在三维设计领域，快速且准确地还原建筑设计方案是核心技能。使用 3ds Max 进行建筑建模，最大的优势在于其强大的多边形编辑能力和广泛的插件支持。通过标准化的工作流，你可以将二维的 CAD 图纸转化为具备真实空间感的三维模型，并为后续的效果图渲染打下坚实基础。

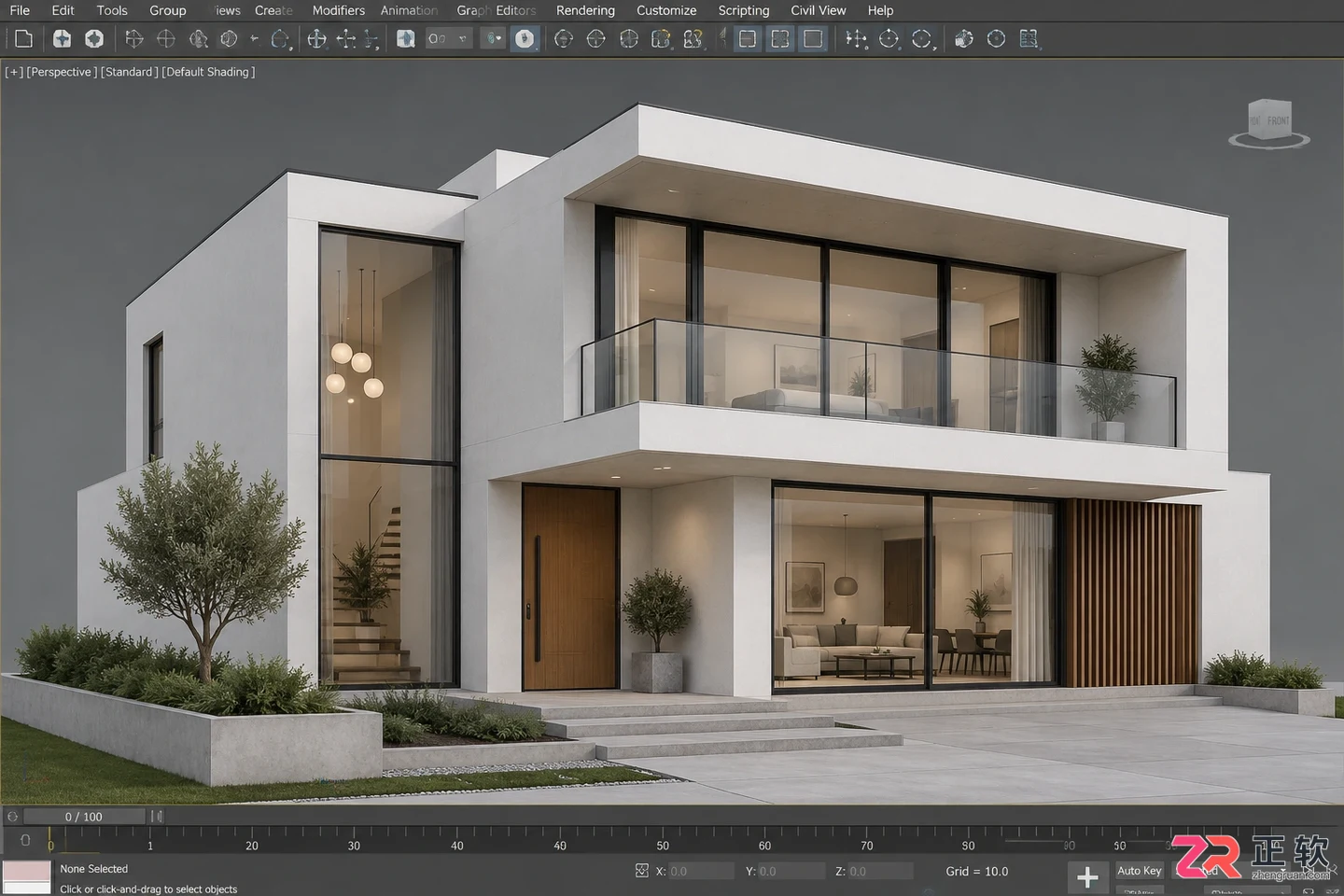

完成建模并赋予基础材质的房屋效果预览

开始前，请确保已安装 3ds Max（建议 2018 及以上版本）以及常用的渲染器插件（如 V-Ray 或 Corona）。准备一份清理过的 CAD 平面图，确保图层清晰、线条闭合，这是保证建模精度的前提。

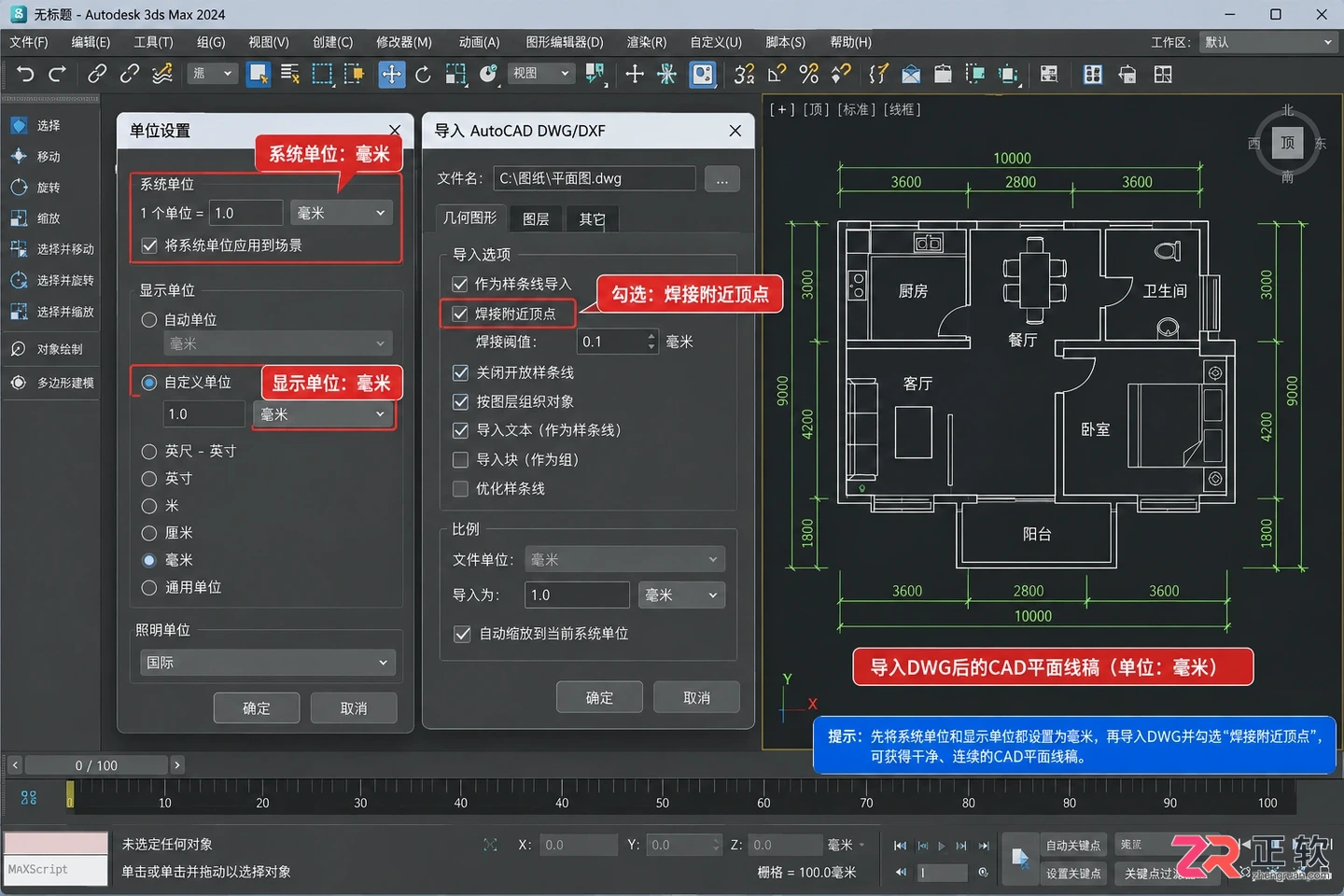

1. 环境设置与 CAD 导入

启动软件后，首要任务是统一单位，避免后续导入家具或配景时出现比例失调。点击菜单栏【文件】>【单位设置】，将“系统单位”和“显示单位”均设置为“毫米”。这是建筑行业的标准单位，能确保尺寸精准。

接着导入 CAD 文件。点击【文件】>【导入】，选择准备好的 .dwg 文件。在弹出的导入选项中，勾选“焊接附近顶点”以修复断线，并将“导入单位”设置为与当前场景一致的毫米。导入后，选中 CAD 图形，右键转换为【可编辑样条线】，检查是否有未闭合的线段，必要时使用【附加】命令将分散的线条合并为一个整体对象。

1. 环境设置与 CAD 导入

2. 墙体生成与基本结构搭建

选中处理好的 CAD 底图轮廓，进入【修改】面板。添加【挤出】修改器，将数量设置为层高，例如 3000mm。此时，二维线条瞬间变为三维墙体。如果墙体厚度不一致，可以在挤出前先在样条线层级使用【轮廓】命令，统一向外或向内偏移出墙体厚度（如 240mm）。

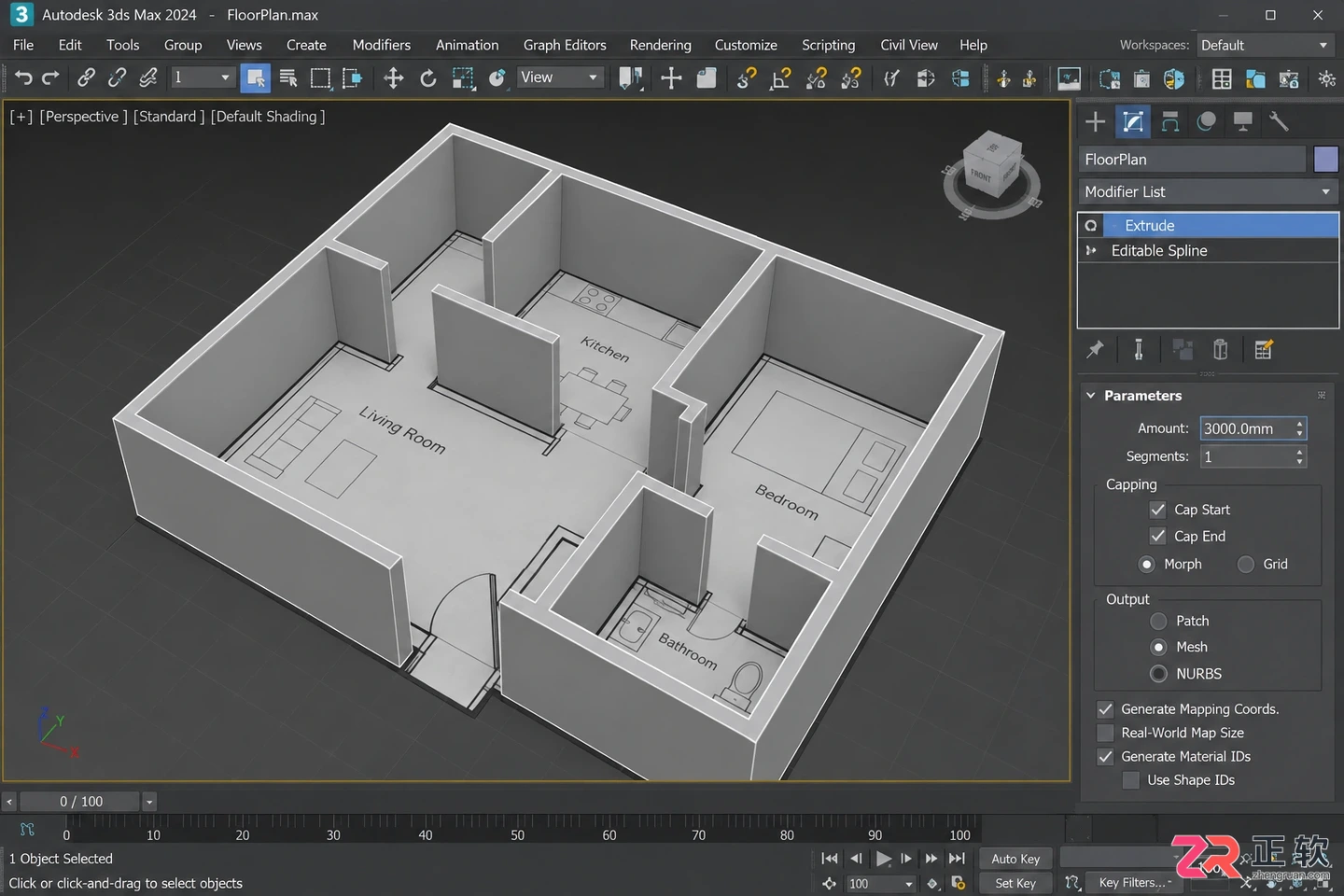

使用挤出修改器将二维 CAD 线条转化为三维墙体

为了便于后续编辑，右键点击墙体，选择【转换为】>【转换为可编辑多边形】。进入【边】子层级，选中顶部的水平边，使用【连接】命令在适当位置添加分段，这有助于后续制作窗台或檐口细节。保持模型整洁，删除不必要的内部面，仅保留可视的外表面，可以有效降低场景面数。

3. 门窗开洞与细节刻画

建筑模型的灵魂在于门窗。不要直接删除墙面上的多边形，那样会导致布线混乱。推荐使用【布尔】运算或手动切割。对于初学者，手动切割更可控：进入【多边形】子层级，选中需要开窗的区域，使用【切割】工具画出窗口轮廓，然后删除中间的面。

选中洞口边缘的边，使用【倒角】或【挤出】命令制作窗框厚度。接着，创建简单的长方体作为玻璃和窗框组件，对齐到洞口位置。复制这些组件到其他窗口位置，利用【捕捉】功能确保对齐精准。对于门洞，同样采用切除多边形的方式，并注意预留门扇开启的空间。

4. 屋顶与外部构件制作

根据建筑风格制作屋顶。若是坡屋顶，可以使用【线】工具绘制屋顶截面，添加【车削】或【挤出】修改器生成实体；若是平屋顶，只需在墙体顶部创建一个稍大的长方体，并添加【壳】修改器增加厚度。

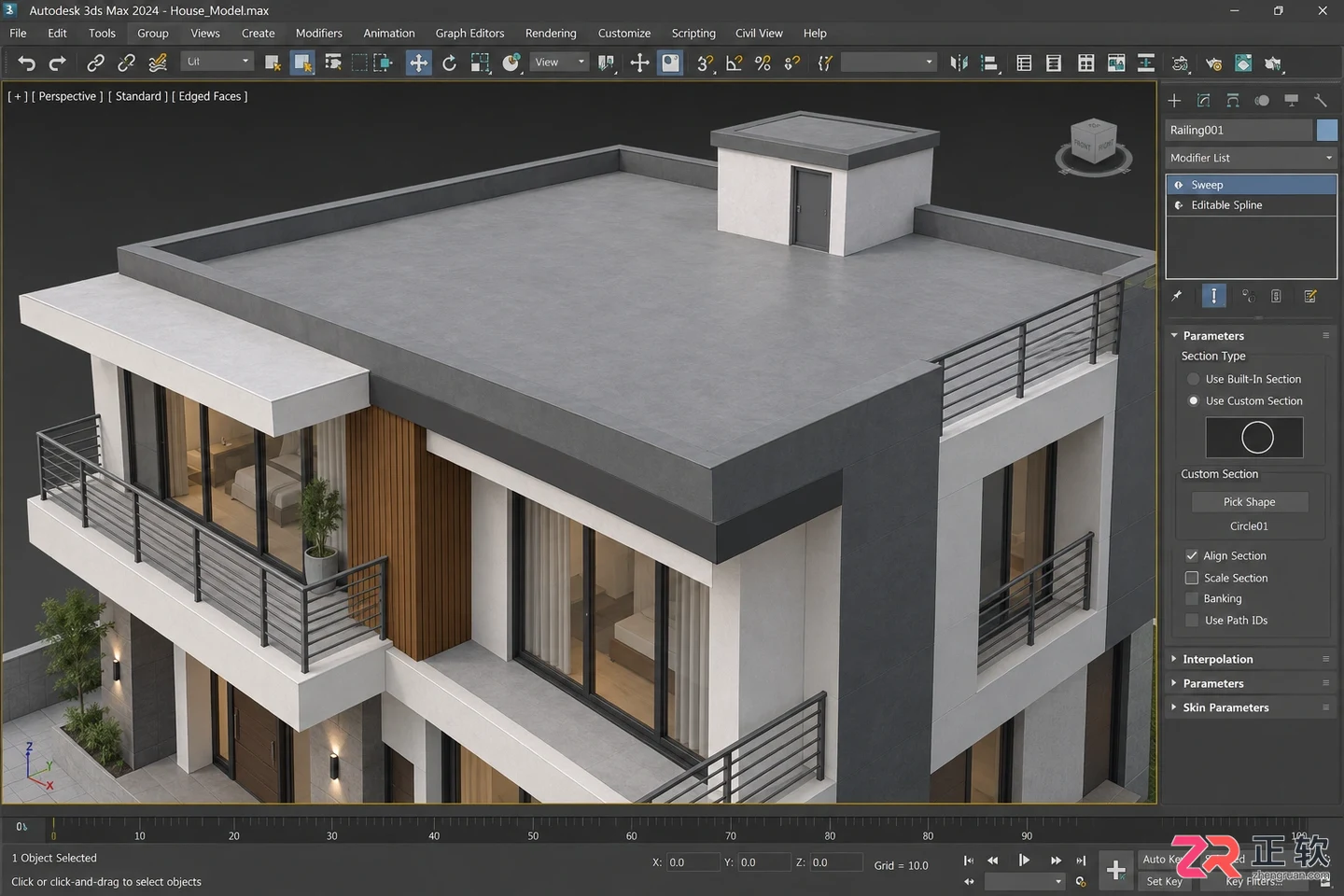

添加屋顶结构和阳台栏杆等外部构件

添加阳台、栏杆等外部构件。使用【样条线】绘制栏杆路径，配合【扫描】修改器快速生成栏杆造型。对于复杂的装饰线条，可以绘制截面形状，使用【放样】复合对象沿墙体路径生成。这一步骤关键在于观察参考图，把握比例关系，无需过度纠结微小细节，除非镜头会特写。

5. 基础材质赋予与渲染测试

模型完成后，需赋予基础材质以区分不同部件。打开【材质编辑器】，创建几个标准材质球。分别命名为“外墙涂料”、“玻璃”、“金属框架”。将漫反射颜色调整为对应的灰度或色彩，玻璃材质需降低不透明度并增加反射。

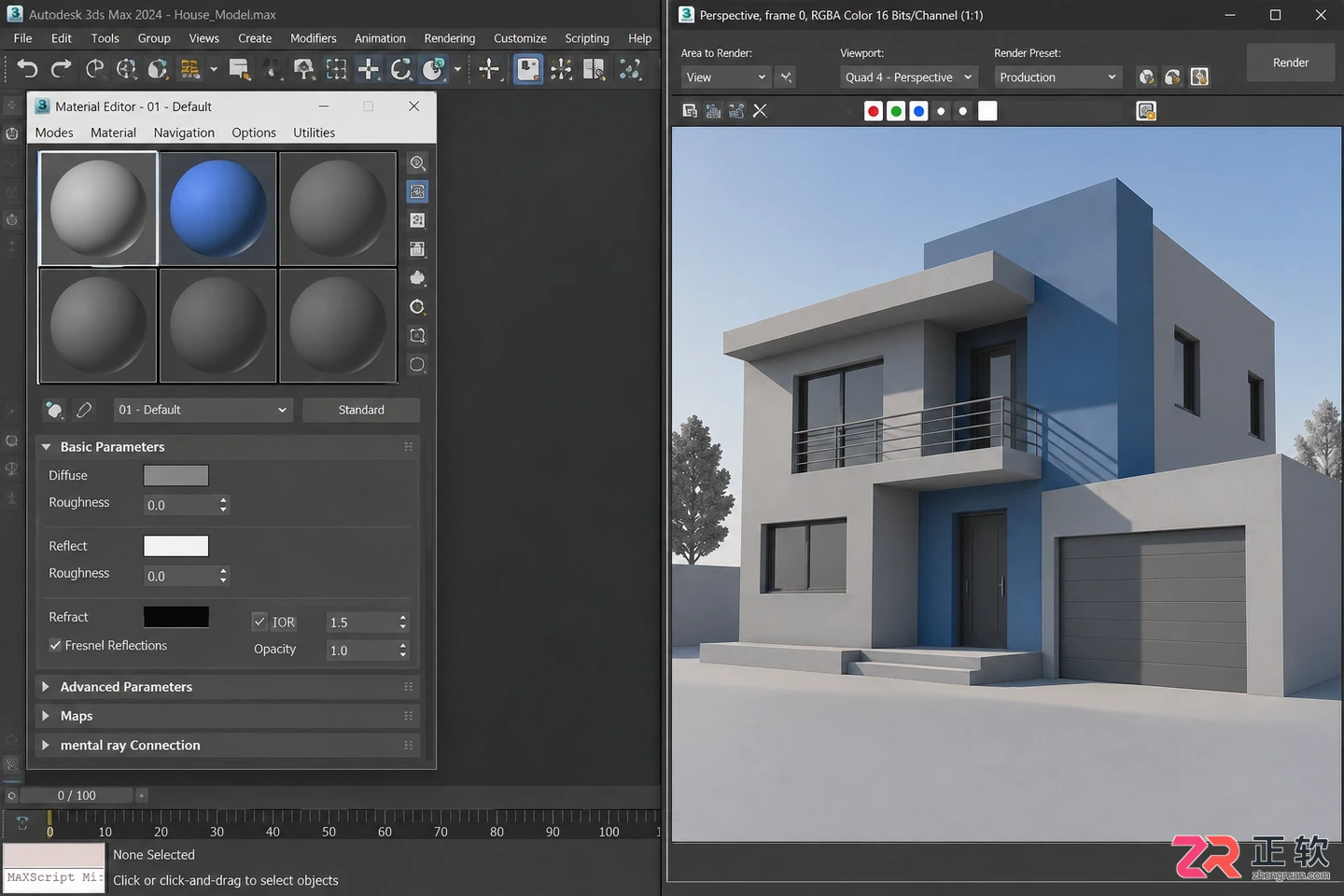

赋予基础材质并进行初步灯光测试渲染

将材质拖拽到视口中的对应模型上。设置一个简单的摄影机视角，调整构图。如果使用 V-Ray，创建一个 V-Ray 灯光模拟自然光，或使用 HDRI 环境贴图提供照明。点击渲染按钮，检查模型是否有破面、黑斑或比例错误。确认无误后，保存 .max 文件，即可进入下一步的高精度材质调节与后期合成阶段。

通过上述步骤，你已完成了一个标准建筑单体的基础建模。整个过程强调逻辑清晰与操作规范，良好的布线习惯和层级管理将为后续的效果图制作节省大量时间。
