在工业设计和电商视觉中，干净利落的产品模型是展示方案的基础。对于零基础用户而言，直接面对复杂的角色或场景容易迷失，而从结构规整的日用品入手，能最快理解三维空间中的形体构建逻辑。本文将通过制作一个简约的圆柱形桌面加湿器，演示如何利用3ds Max的基础工具完成从轮廓绘制到细节刻画的全过程。这种方法不依赖高阶插件，重点在于掌握“样条线定形”与“多边形细化”的核心工作流。

最终完成的简约加湿器模型效果

开始之前，请确保已安装3ds Max 2018及以上版本。界面设置为“默认明暗处理”或“真实”模式，以便观察模型体积。单位设置建议统一为毫米（mm），符合实际产品尺寸规范。

1. 绘制主体轮廓样条线

产品建模往往始于二维轮廓。点击右侧命令面板的【创建】选项卡，选择【图形】下的【线】工具。在前视图（Front View）中，从底部中心点开始，依次点击绘制出加湿器下半部分的侧面轮廓的一半。注意只需绘制右半部分或左半部分，因为我们将使用旋转成型技术。

绘制时，第一个点和最后一个点应落在中心垂直轴线上。线段不必过于复杂，保持直线和简单的圆弧即可。完成后，进入【修改】面板，选中顶点层级，使用【圆角】或手动调整贝塞尔手柄，使轮廓线条流畅自然，符合产品的人机工程学曲线。此时你看到的只是一个扁平的线条，这是正常的中间状态。

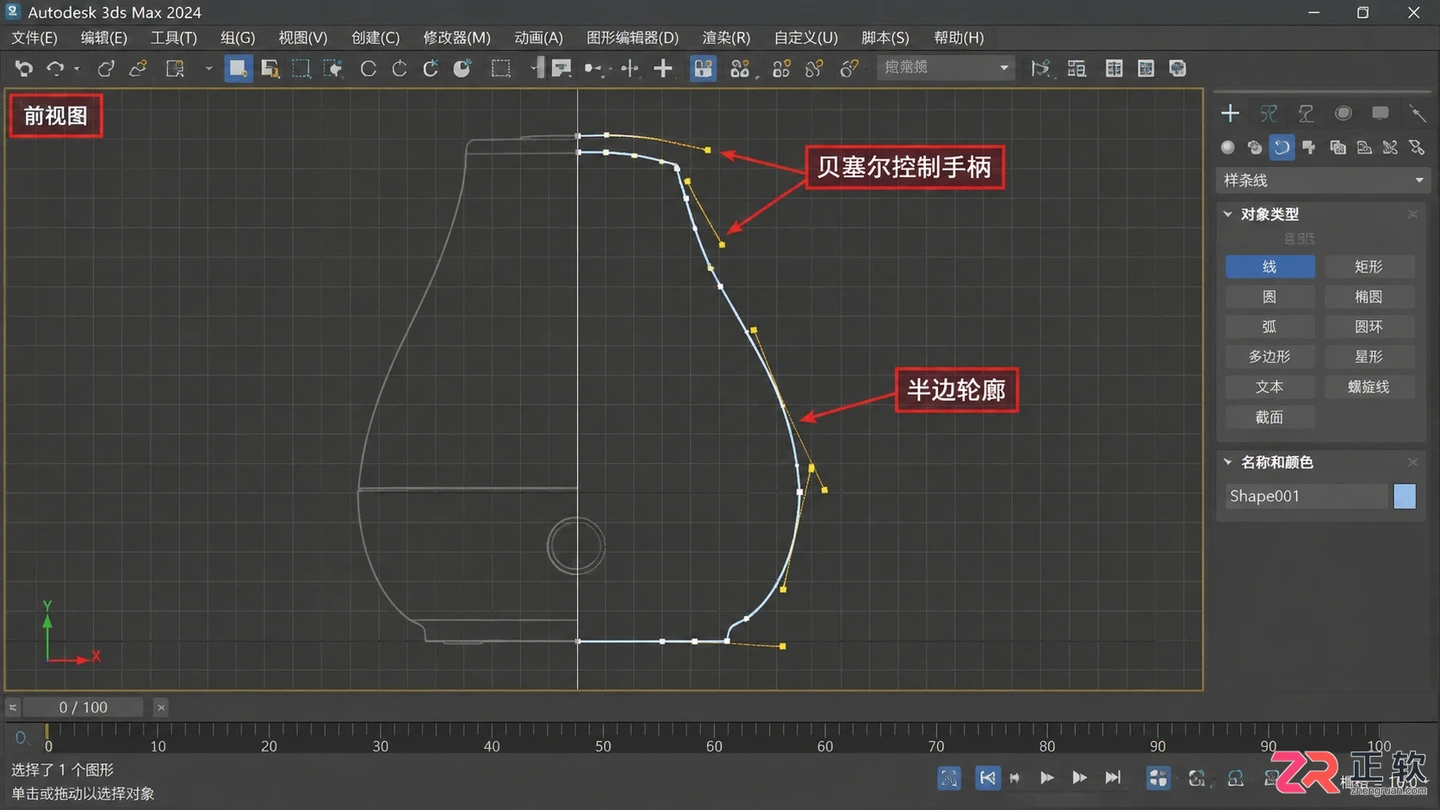

在前视图中绘制机身半边轮廓样条线

2. 使用车削修改器生成三维实体

选中刚才绘制的样条线，在【修改】面板的下拉列表中找到并添加【车削】（Lathe）修改器。默认情况下，模型可能显示异常或方向不对。在参数卷展栏中，将【度数】设置为360度，确保围绕Y轴旋转。如果模型出现黑面或法线反转，勾选【翻转法线】选项。

此时，二维线条瞬间变成了三维的加湿器底座和机身。观察模型表面，如果显得棱角分明，可以在【插值】卷展栏中增加【步数】，或者在车削参数中提高【分段】数值，使曲面更加平滑圆润。这一步是产品建模中最常用的成型手段之一，适用于所有轴对称物体。

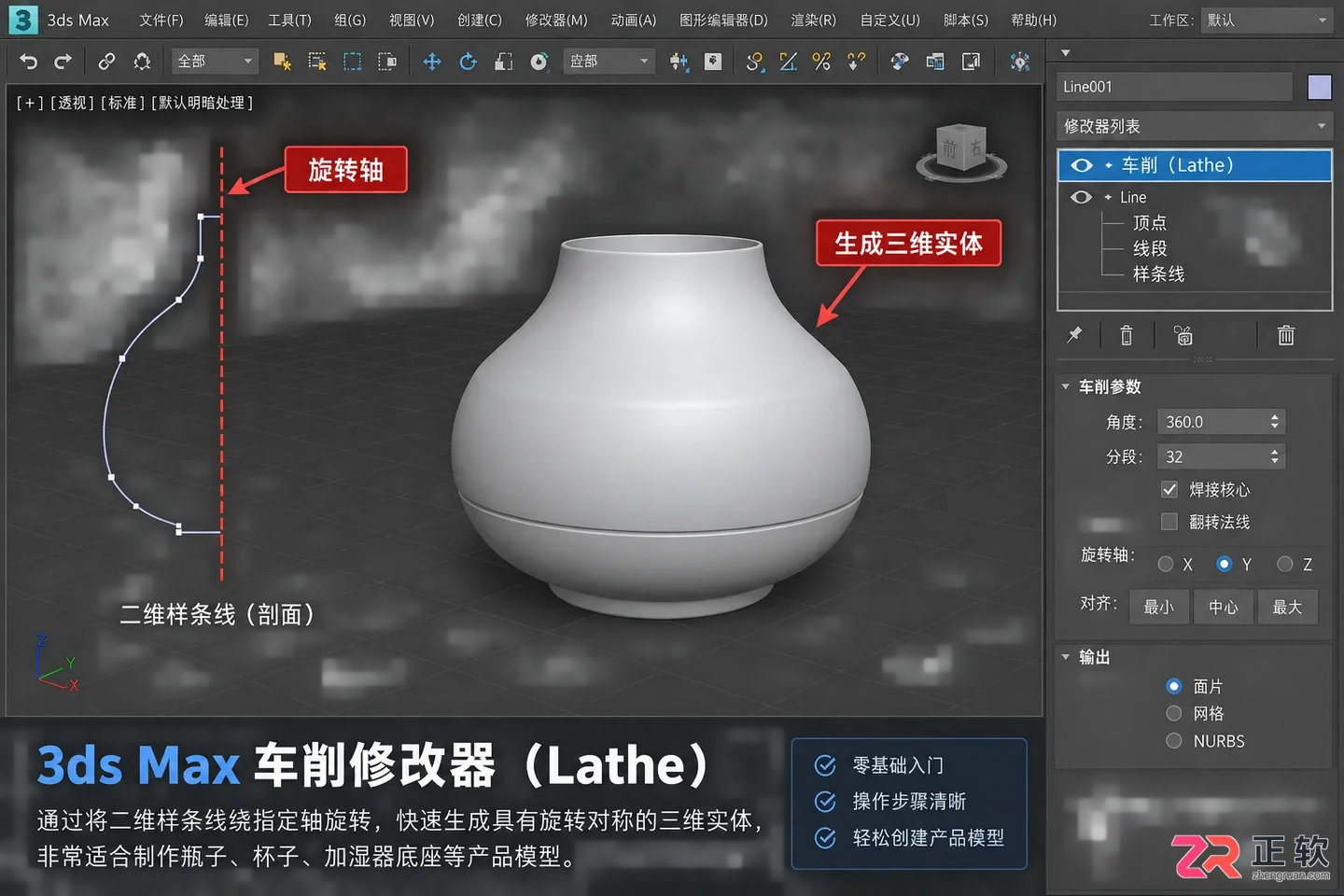

添加车削修改器生成三维实体

3. 制作顶部出水口细节

接下来处理顶部的凹槽细节。创建一个【圆柱体】，半径略小于机身顶部内径，高度适中。将其移动到机身顶部中心位置，确保两者有部分重叠。选中机身模型，在【创建】面板中选择【复合对象】，点击【布尔】（ProBoolean或标准Boolean均可，推荐ProBoolean更稳定）。

在布尔参数中，选择【差集】（Subtraction），然后点击【拾取操作对象B】，选择刚才创建的圆柱体。此时，机身顶部会出现一个凹陷的圆形槽。为了增加细节，可以再创建一个较小的圆柱体作为出水孔，重复上述布尔运算步骤，或者直接通过【插入】多边形面的方式在顶部平面向内挤压形成孔洞。对于初学者，布尔运算直观且易于控制位置。

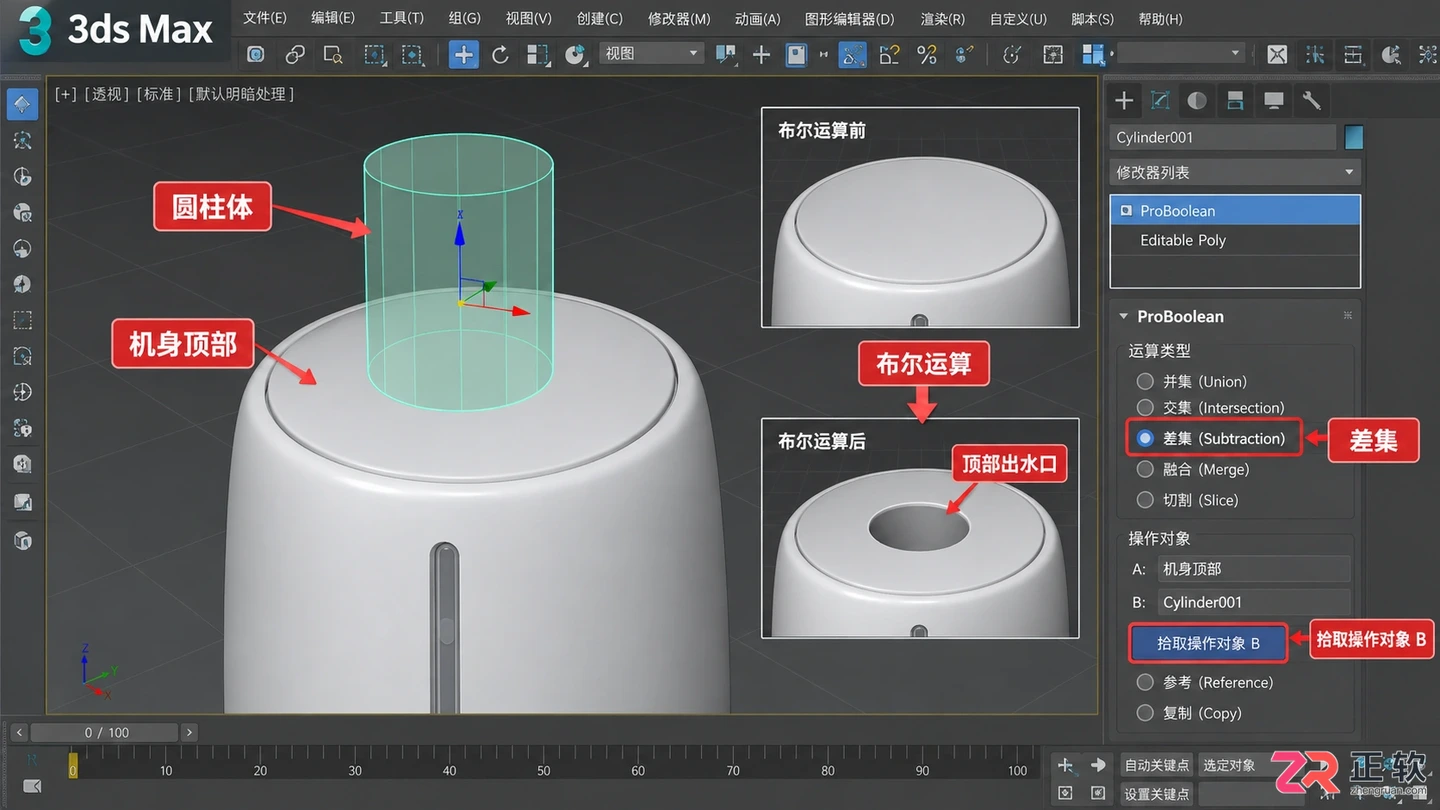

通过布尔运算切割顶部出水口

4. 添加材质与平滑组优化

模型基本形态完成后，需要优化显示效果。选中整个模型，右键转换为【可编辑多边形】。进入【元素】或【多边形】层级，选中机身主体部分。在【多边形属性】卷展栏中，找到【平滑组】，点击【自动平滑】或手动指定一个较高的角度阈值（如45度），消除因分段不足产生的硬边痕迹，使塑料质感更逼真。

按M键打开【材质编辑器】，创建一个标准材质或物理材质。将漫反射颜色调整为白色或浅灰色，适当增加高光光泽度以模拟ABS塑料质感。将材质拖拽赋予给模型。在视口中开启【真实】模式，可以看到模型已经具备了初步的产品外观。最后，检查模型是否有破面或未闭合的边界，确保后续渲染无误。

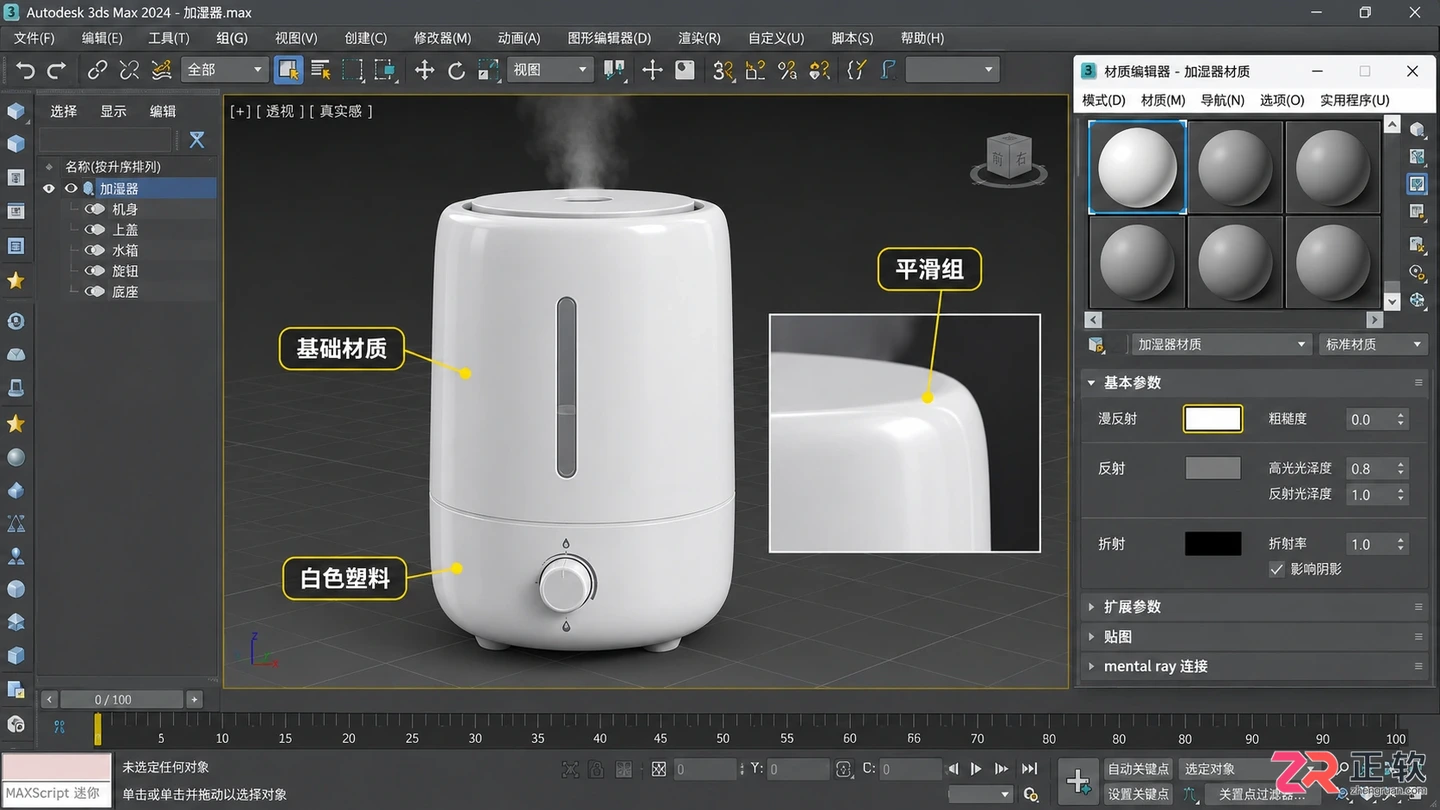

设置平滑组与基础材质后的视觉效果

至此，一个基础的加湿器模型已完成。你可以继续添加按键、指示灯等小部件，方法同上：创建基本几何体，通过移动、缩放和对齐工具放置到位。保存文件时，建议保留一份带有修改器堆栈的版本，以便后续调整轮廓曲线或布尔运算参数。这种基于基础几何体和修改器的建模思路，是掌握3ds Max产品设计的坚实起点。
