3ds Max硬表面建模技巧：机械结构卡线与倒角处理

在 3ds Max 中制作机械硬表面模型时，核心挑战在于保持结构边缘刚直锐利的同时，使高光产生真实可信的物理微过渡。如果直接对基础多边形施加细分，锐角边缘会坍缩成松软的曲面；而粗暴地使用硬边平滑组，则会在渲染时暴露出不自然的锋利感与法线破损。解决这一问题的标准工程手段主要分为两条路径：以支撑循环边（Support Loops）为主的“卡线细分流程”，以及借助“倒角修改器（Bevel Modifier）”与加权法线协同的“非破坏性参数化流程”。

支撑循环边（卡线）的控制原理

细分曲面算法（如 3ds Max 中的 TurboSmooth 或 OpenSubdiv）在运算时，会将相邻顶点的位置做加权平均计算。为了让边缘在细分后依然具备机械结构的棱角感，我们需要人为地在主轮廓边两侧增加极其贴近的辅助边缘，这类边缘在业内统称为“卡线”。

细分后边缘的曲率半径完全由卡线与结构边之间的物理距离决定：距离越近，算法在局部能够用于平滑过渡的空间就越小，产生的倒角切面越窄、越挺拔；反之，若卡线距离主边较远，细分就会沿较大的弧度过渡，呈现出更圆润饱满的机械边缘铸造感。

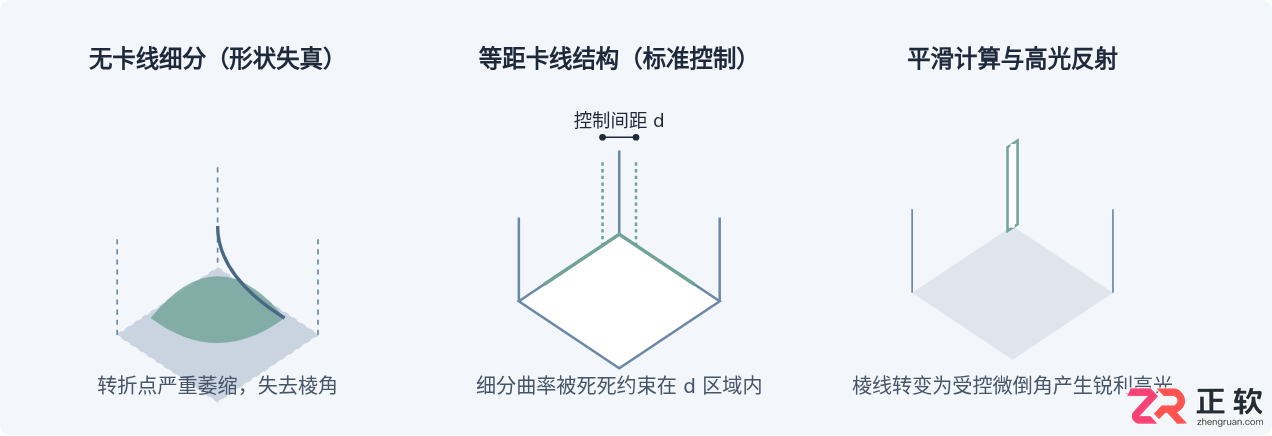

图1：细分曲面算法下的卡线控制原理对比（支撑线决定曲率边界与光影连续性）

机械结构三向转角处的拓扑处理

在平面或单向圆柱面上卡线相对简单，但当机械结构出现三向相交的“盒式转角”或不同构件开孔相交时，直接使用环形切线往往会在转角处聚拢顶点，造成极容易破坏法线的三星角或五星角。处理这类多向边缘相交时，核心目标是：保证拐角处全部为均匀的四边面（Quad），并使支撑线顺着硬边平滑流转。

常见的转角处理逻辑分为以下三步：

1. 移除死角极点：不要将三条相交的卡线直接收束在同一个转角点上。使用“连接（Connect）”工具在距离拐角固定距离处断开，并保留中心一个小方形缓冲区域。
2. 转折流向重构：使用“切割（Cut）”或拓扑工具，将拐角多余的张力向主平面的无变形区域疏导，形成扇形或风筝形（Kite Quad）四边形拓扑。
3. 保持邻近面平整：卡线向平面延伸时，务必使用对齐工具（例如平面化工具 Make Planar）锁定法线轴向，防止手工切割引入微小的顶点凹凸。

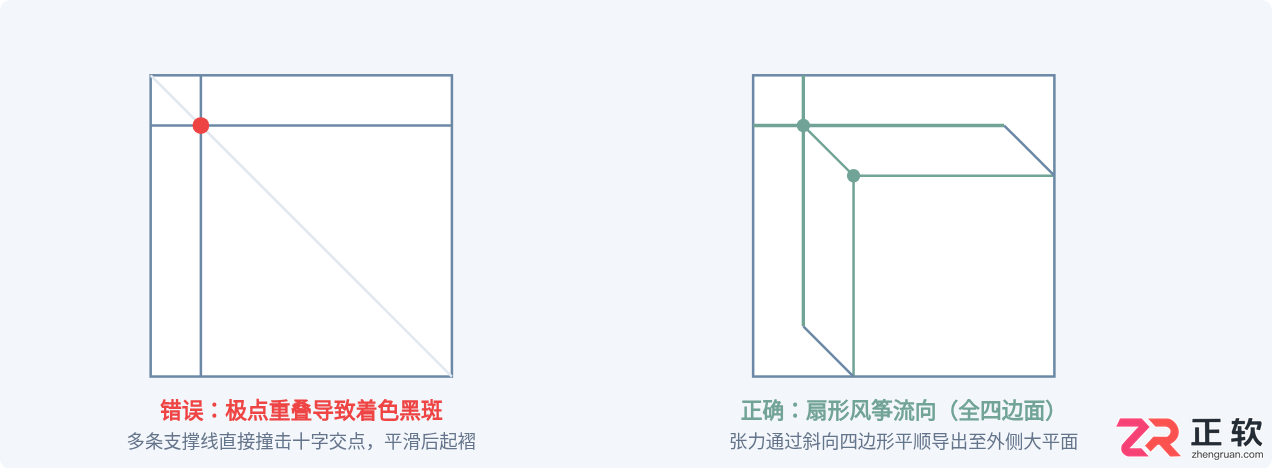

图2：机械结构硬角处的拓扑分布对比（规避极点重合，保证均匀四边面）

非破坏性流程：倒角修改器（Bevel Modifier）实操

在现代硬表面资产制作中，全手工卡线成本过高且不可逆。一旦机械零件的比例发生变更，返工调整卡线耗时极大。3ds Max 的倒角修改器（Bevel Modifier）支持基于几何角度或边权重（Edge Weight）驱动倒角，配合加权法线（Weighted Normals），能够在完全不破坏基础多边形的前提下，快速产出高质量倒角高光。

标准操作步骤

1. 清理基础网格：在“可编辑多边形（Editable Poly）”层级下，确保机械零件表面没有重合顶点、悬空孤立边或非流形几何体。机械部件的主体比例此时应已定型。
2. 添加并配置 Bevel 修改器：
   • 进入修改器列表，为模型添加 Bevel（倒角）修改器。
   • 在 Selection Mode（选择模式） 中选择 Selected Edges（若已手动指定权重）或 Angle（按角度）。若选择角度过滤，通常将阈值设定在 35° 到 45° 之间，避免将平面上的平缓分段错误倒角。
   • 设置 Amount（倒角宽度）：根据部件尺寸给定物理倒角值，例如 1.5 mm。
   • 设置 Segments（分段数）：若用于中模烘焙或直接作为次时代资产，分段数通常设置为 2 到 3 段，并在 Miter Type（斜接类型） 中选择 Uniform 或 Patch，以获得干净的转角衔接。
3. 添加 Weighted Normals（加权法线）修正光影： 在 Bevel 修改器上方添加 Weighted Normals 修改器。勾选 Keep Hard Edges（保留硬边） 并启用 Area Weighting（按面积加权）。这步操作会让大平面的法线牢牢锚定，使所有倾斜的高光过渡完全集中在窄小的倒角边上，彻底消解传统平滑组带来的表面发灰、光影渐变污染。

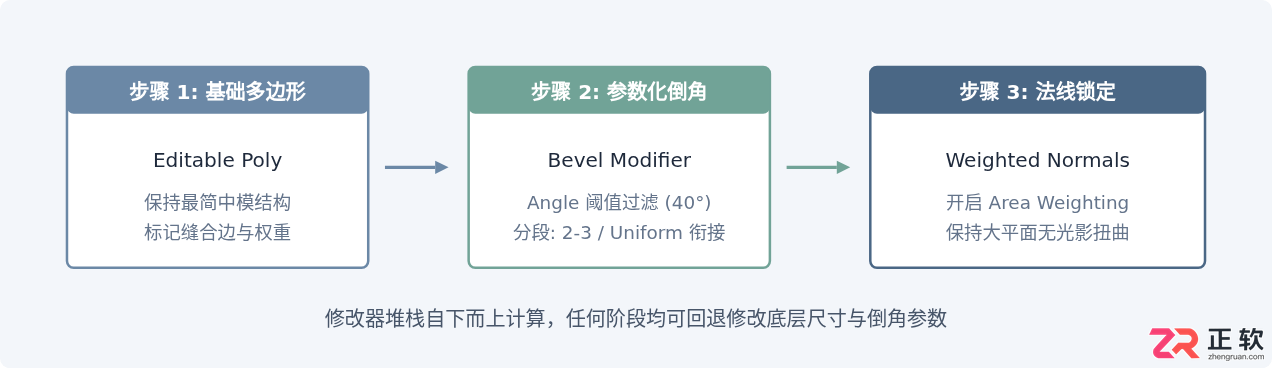

图3：非破坏性倒角修改器堆栈与法线修正执行流程

两种方案的适用边界与选择依据

在实际机械结构开发中，盲目选用全卡线或全倒角修改器都是不合理的。制作决策应当取决于资产用途与曲面复杂度：

检验与诊断：高光连续性与着色平滑度

无论采用何种倒角方案，最终验证硬表面质量的标准都是统一的：反射高光的平顺度。读者在完成建模后，建议通过以下三种方式快速检验几何体是否存在瑕疵：

• 使用 MatCap 斑马纹或高光材质：在视口显示模式中切换到高对比度的金属反射贴图（如带有垂直亮条的 MatCap）。匀速旋转模型观察反射带，如果在平整区域反射条出现锯齿扭曲，说明顶点存在凹凸变形；若高光在转角处断裂，说明倒角未能形成有效的曲率过渡。
• 检查拓扑共面性：机械结构的大型表面往往是严格的基准平面。若在卡线时不慎微移了某些顶点，会导致该面不再共面（Non-coplanar）。在 Editable Poly 中选中所有平面面片，执行 Edit Poly 中的 Make Planar 强制共面。
• 排查孤立极点：利用 3ds Max 顶部的“石墨建模工具（Graphite Modeling Tools）”，在 Selection 面板中设置 Numeric > Vertices with sides: > 4 或 < 4，一键高亮查找所有非四边极点，优先将它们平移至不受光影影响的隐蔽平整面内。

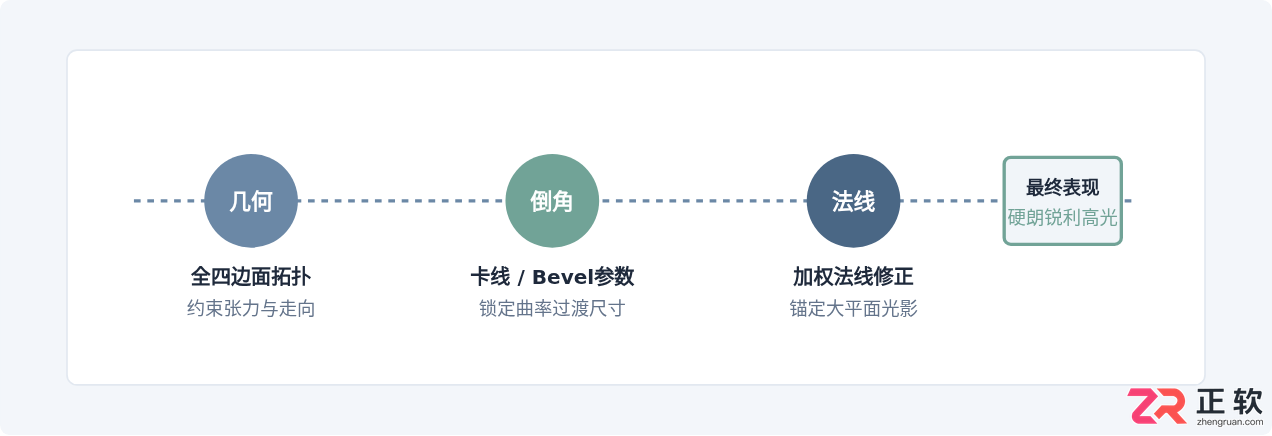

图4：高品质机械硬表面处理的完整要素闭环体系

掌握机械结构的卡线与倒角，关键在于理解“网格密度”与“表面法线”如何共同支配光学高光。无论是使用细分曲面还是基于修改器的非破坏性流程，只要保证主干平面的绝对平整、倒角边距的均匀等距以及转折处拓扑的合理疏导，即可稳定构建出严谨、可信的专业级机械硬表面资产。
