修复3ds Max平滑修改器导致的破面与法线错误

在3ds Max中为低模添加平滑修改器（如TurboSmooth或MeshSmooth）时，常出现表面撕裂、奇怪的黑斑或光影错乱。这通常不是软件Bug，而是基础网格存在未焊接的顶点、重叠的面或混乱的法线方向。平滑算法会依据这些错误的拓扑信息进行细分，从而放大瑕疵。

要解决这一问题，不能仅在平滑层级上修补，必须回到基础网格（Base Mesh）清理拓扑并规范法线。以下流程将引导你从定位问题到彻底修复，确保模型在平滑状态下表面连续、光影自然。

1.检查模型和修改器堆栈

首先明确问题是出在基础建模阶段，还是由平滑计算引发。选中出现破面的模型，进入右侧命令面板的“修改”（Modify）选项卡。

在修改器堆栈中，点击平滑修改器左侧的眼睛图标，暂时关闭其显示。此时视口中将只显示未经细分的基础网格。切换视口显示模式为“边面”（Edged Faces）或按F4键，观察模型结构。

重点查看破面区域对应的底层位置。如果基础网格本身就有缺口、T型节点或明显的重叠面，那么这些问题会在平滑后被急剧放大。如果基础网格看起来完整但平滑后出错，则可能是法线方向不一致或平滑组分配冲突。

清理拓扑并统一法线后重新启用平滑

修改器堆栈中临时关闭平滑效果，对比基础网格与细分后的状态，定位破面源头

确认问题来源后，保持平滑修改器处于关闭或折叠状态，接下来针对基础网格进行修复。

2.清理顶点与重复面

基础网格的拓扑连续性是平滑效果良好的前提。进入修改器堆栈底部的“Editable Poly”（可编辑多边形）子层级，或添加一个“Edit Poly”修改器进行操作。

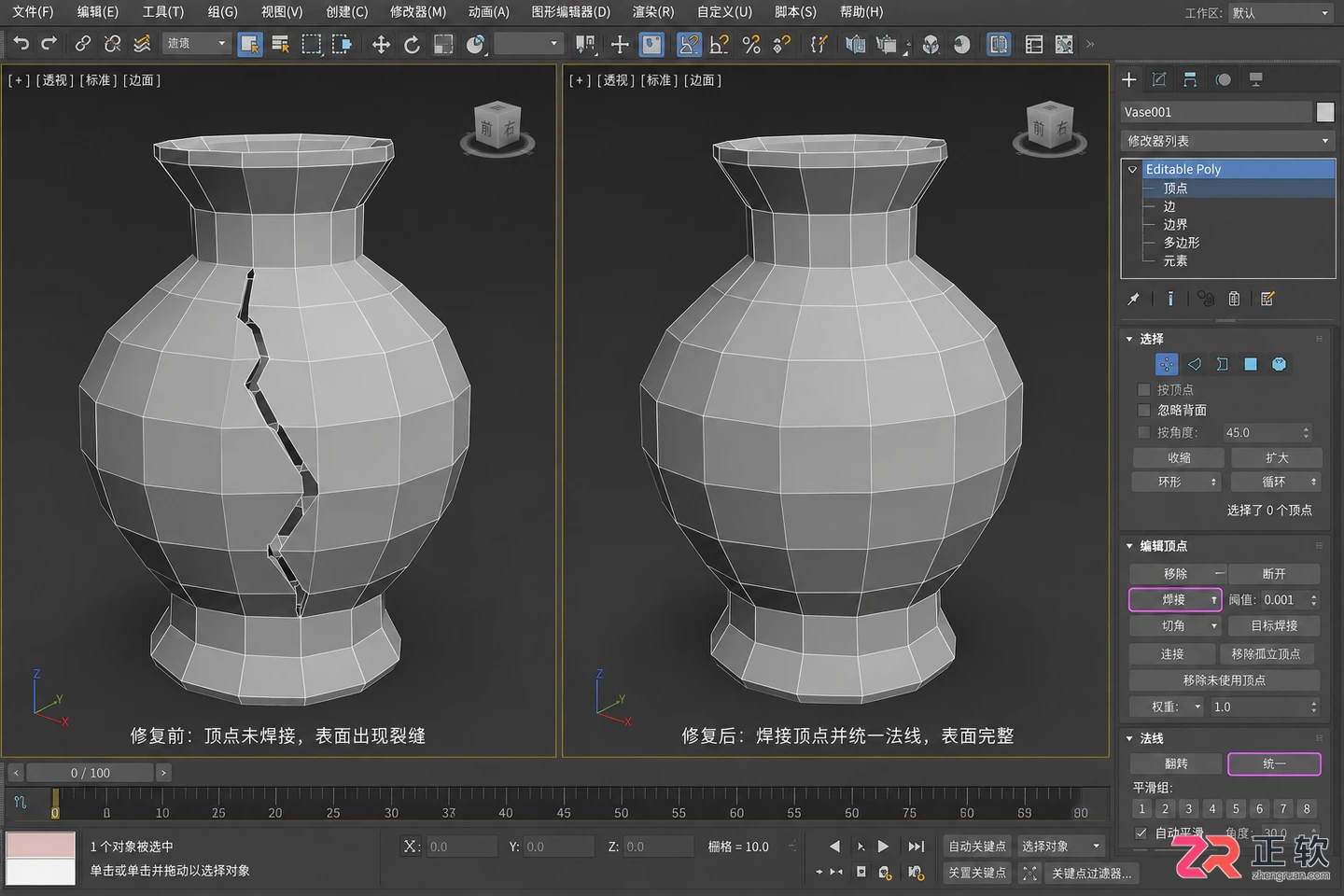

1. 焊接未闭合顶点：进入“顶点”（Vertex）子层级。框选疑似断裂的区域，使用“目标焊接”（Target Weld）手动连接距离极近但未合并的顶点；或者使用“焊接”（Weld）功能，设置一个较小的阈值（如0.01mm），将重合顶点合并。焊接后，原本断开的边应连成一条连续的边。

2. 删除重叠面与孤立元素：进入“多边形”（Polygon）子层级。选择模型全部面，检查是否有面完全重叠（通常表现为选择时高亮异常或无法单选）。使用“移除孤立顶点”（Remove Isolated Vertices）清理无用数据。对于重叠面，手动删除多余的面，保留结构正确的一面。

3. 检查边界：进入“边”（Edge）子层级，使用“选择开放边”（Select Open Edges）功能。除了模型预期的开口（如杯口、袖口），其他位置不应存在开放边。若有，需通过创建桥接或封口来封闭孔洞。

完成上述操作后，基础网格应具备 watertight（水密）或至少拓扑连续的特性，无明显重叠几何体。

3.统一法线并调整平滑组

即使拓扑正确，法线方向错误或平滑组冲突也会导致平滑后出现黑斑或硬边。

1. 统一法线方向：保持在“Editable Poly”层级，进入“多边形”（Polygon）子层级。全选所有面，在“编辑几何体”（Edit Geometry）或“法线”（Normals）卷展栏中，点击“统一”（Unify）按钮。这将确保所有面的法线朝向一致（通常朝外）。若发现某些面仍然显示为黑色或内部可见，使用“翻转”（Flip）单独修正这些面的法线。

2. 重置平滑组：平滑修改器会尊重基础网格的平滑组（Smoothing Groups）设置。如果不同部分被赋予了不同的平滑组，平滑后会在交界处产生硬边。全选模型面，在“多边形属性”（Polygon Properties）卷展栏中，点击“清除全部”（Clear All）平滑组，或者点击“自动平滑”（Auto Smooth）并设置一个合适的角度阈值（如30°-45°）。

3. 重新启用平滑：回到修改器堆栈顶部，重新开启平滑修改器。此时，之前的破面和黑斑应已消失，表面过渡变得连续。

4.验证并保存

修复完成后，需从多个角度验证模型质量。

旋转视图，观察模型轮廓是否圆滑，有无异常的凹陷或凸起。切换至高光显示模式（如Realistic或Shaded），检查高光反射是否连续。如果在特定角度仍看到接缝，可能需要返回基础网格，进一步检查该处的顶点焊接情况或边的硬度。

若模型用于后续动画或导出，建议调整平滑修改器的“迭代次数”（Iterations）。通常1-2次迭代足以展示效果，过高会增加面数且可能暴露细微的拓扑瑕疵。同时，勾选“分离由平滑组控制的边”（Separate by Smoothing Groups）等选项需谨慎，除非你有明确的硬边控制需求。

最后，务必保存文件。建议在修复前另存一个副本（如model_backup.max），以便在平滑效果不理想时回退到原始状态重新调整。修复后的模型应保持修改器堆栈的非破坏性，方便后续迭代。
