3ds Max多边形建模基础：常用编辑命令与操作流程
Autodesk 3ds Max 是一款专业的三维建模、动画与渲染软件，广泛应用于建筑可视化、游戏开发、影视动画、广告设计和产品展示等领域。
系统讲解3ds Max中可编辑多边形（Editable Poly）的核心子对象层级、常用编辑命令的几何逻辑与实操参数，并梳理从基础体块到细节布线的标准建模流程。
3ds Max多边形建模基础：常用编辑命令与操作流程
在三维资产制作中，多边形建模（Polygon Modeling）是构建工业结构、游戏道具及各类非有机体模型的主流方式。在3ds Max中，该技术主要围绕“可编辑多边形”（Editable Poly）展开。掌握这项技能的关键并不在于死记全部菜单参数，而在于透彻理解五个几何子对象层级之间的拓扑约束，掌握最核心的加线、出面与缝合命令，并建立一套从外轮廓到局部结构的标准化推导流程。

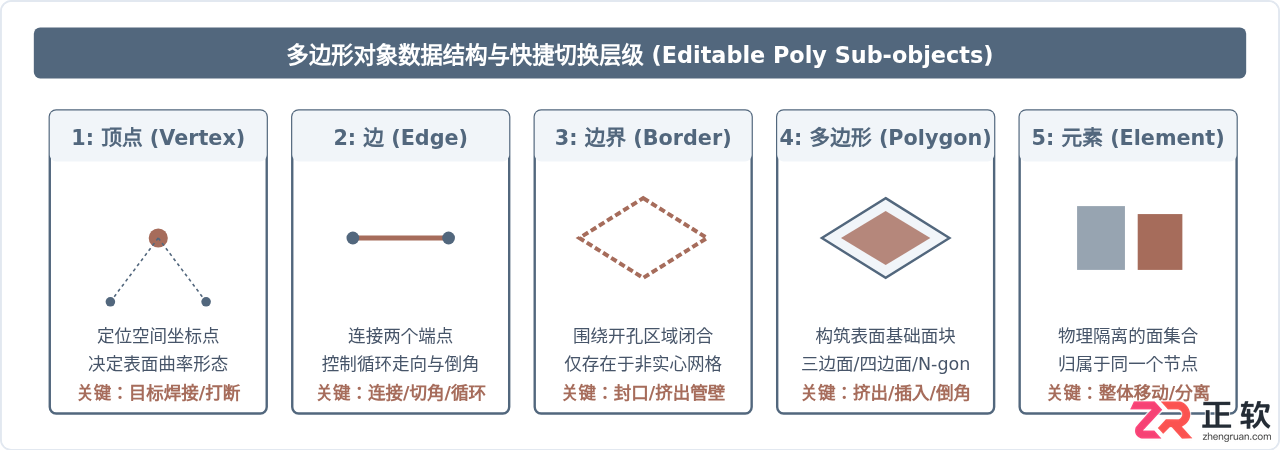

一、几何基石：多边形的五大子对象层级
多边形模型的本质是一套点、线、面的空间拓扑数据结构。在3ds Max中选定模型并添加“编辑多边形”修改器或右键转换为“可编辑多边形”后，按下数字键1至5可以快速在以下层级间切换：
- 1 - 顶点（Vertex）：模型最基础的三维坐标点，决定几何体的顶点位置与轮廓转折。
- 2 - 边（Edge）：连接两个顶点的线段，主要用于控制硬折线、布线走向以及环形选择。
- 3 - 边界（Border）：开放几何表面边缘的环形连续线段。若模型是封闭实心体，此层级无响应；若表面删除了面形成孔洞，边界可一次性抓取该孔洞的所有边缘线。
- 4 - 多边形（Polygon）：由三条或更多边封闭形成的面，是结构拉伸、凹陷与材质赋赋予的主要受体。
- 5 - 元素（Element）：同一模型网格内彼此物理相连的连续表面集合。单个对象内可以包含多个未焊死在一起的几何块（例如带盖子的瓶子）。
二、常用核心编辑命令解析
在日常建模中，真正高频使用的命令并不繁杂。大部分硬表面结构的诞生，都依赖于以下四类命令的组合应用。

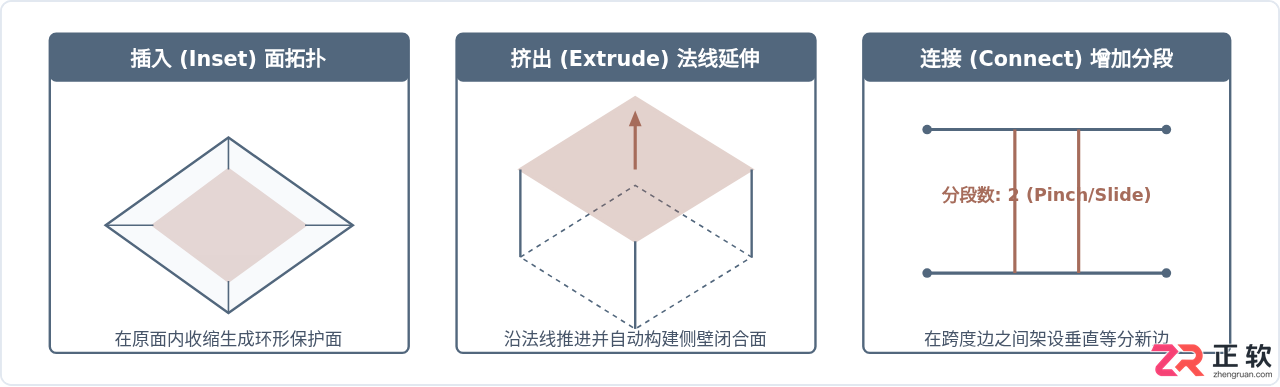

1. 挤出（Extrude）与倒角（Bevel）
“挤出”是多边形沿法线方向延伸并自动补充四壁侧面的操作。在多边形层级下，挤出主要有三种模式：组（Group）（所有选中面按整体平均法线挤出）、局部法线（Local Normal）（每个面沿各自表面法线向外膨胀）、多边形（By Polygon）（每个选定面独立收缩并沿独立法线挤出）。
“倒角”在挤出的基础上增加了一道“轮廓缩放”参数。完成向前推进的同时，可以向内收缩或向外扩大截面，非常适合用于制作按键斜切面、基座过渡及边沿斜角。
2. 插入（Inset）
“插入”命令用于在选定的面内部生成一个同心的新多边形，且在新旧边缘之间自动填充一圈过渡环面。这是制作各类机械开孔、下沉凹槽和边缘硬边支撑结构的关键命令。它有效避免了直接使用缩放工具拉伸面时破坏表面平整度的问题。
3. 边连接（Connect）与循环边选择（Loop/Ring）
在边层级（按2）下，循环（Loop）指首尾顺次相连的边流，环形（Ring）指并排排列的一组平行边。选中若干并排边后点击“连接（Connect）”设置框，可以精准插入预设数量的新垂直边线。该设置框还附带收缩（Pinch，控制双线间距）与滑动（Slide，控制新增线向某一侧偏移）两个关键微调滑块，是控制曲面边缘硬度的主要手段。
4. 桥接（Bridge）与焊接（Weld / Target Weld）
“桥接”用于跨越空间在两个相对的面或开放边之间建立多边形廊道。而“焊接”则是将空间距离小于阈值的两个或多个顶点合为一个，消除杂散游离点。“目标焊接（Target Weld）”允许用户拖拽一个顶点吸附到另一个顶点上合并，对于清理拓扑、三角面重组非常直观。
三、标准多边形建模全流程拆解

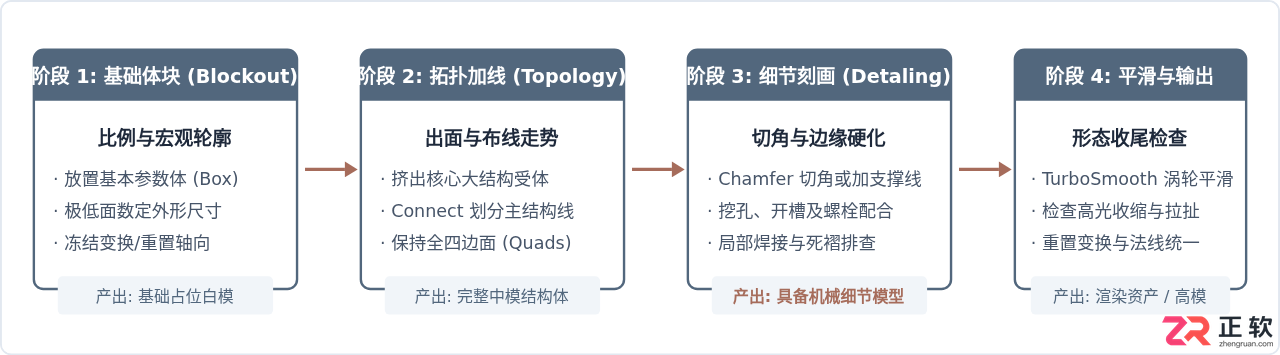

任何复杂的工业或道具模型，其本质都是从极简的基础图元（如立方体、圆柱体）经过拓扑逐步细化推导出来的。跳过大体比例直接雕琢局部螺丝或倒角，是初学者最容易陷入的误区。标准的制作链路通常包含四个严密的阶段：
在阶段1，关键动作是在前视图或顶视图导入三视图参考图，创建长方体或圆柱体，匹配长宽高极限尺寸。切忌在一开始就设置密集分段，保持基础几何体仅有维持形状所需的最低分段（例如圆柱8-16边即可）。
进入阶段2后，转换为可编辑多边形，利用“连接（Connect）”添加大骨架线，通过“挤出（Extrude）”向上或向外拉出主体结构。这一阶段所有布线必须严格遵循物体造型的走向，尽量保证模型表面由规则的四边形构成。
在阶段3，主要处理局部机械特征（如螺栓孔槽、接缝）。对于需要保留硬朗转折的高模零件，此阶段需要在转折棱角处使用“切角（Chamfer）”命令或紧贴棱边添加双支撑环线（Support Loops），防止后续细分平滑时转角坍塌变圆。
在阶段4，在修改器堆栈顶部添加“涡轮平滑（TurboSmooth）”或“开放细分（OpenSubdiv）”，将细分迭代次数设为2。旋转透视视图，在默认明暗处理结合高光材质下观察模型高光线条：若高光出现扭曲、折角或黑斑，则需返回底层子对象调整顶点分布或修补五边以上的多边形面（N-gons）。
四、建模规范与高频问题排查
许多初学者模型在未平滑时看起来正常，一旦应用细分或导出至渲染引擎便出现接缝发黑、破面等现象。这往往由以下拓扑瑕疵引起：
| 异常现象 | 产生核心诱因 | 排查与处理方式 |
|---|---|---|
| 暗部黑斑 / 杂乱阴影 | 共面重叠点、未缝合的顶点或同一平面内存在非平面N-gon多边形 | 进入顶点层级，框选异常区域，查看左下方选中顶点数；使用“焊接（Weld）”微调阈值合一，或使用“剪切（Cut）”将大面切割为四边面。 |
| 平滑后边缘严重坍塌失真 | 关键硬边两侧缺少“保护支撑线（Support Loops）” | 在边层级双击关键轮廓选中循环边，执行“切角（Chamfer）”并设置2-3段微小倒角，将曲率约束在狭窄边缘区域。 |
| 修改器拉伸比例错位 | 在对象级别使用非等比缩放工具改变了物体的变换矩阵 | 退出所有子对象层级，进入右侧“层次”或“实用程序”面板，执行“重置变换（Reset XForm）”，然后右键重新转换为可编辑多边形。 |
五、多边形建模核心知识全景总结
为了在实际制作中形成肌肉记忆，以下将多边形建模的层级逻辑、核心命令及其典型操作场景整合为一张系统全景图：
多边形建模的核心逻辑始终是“以简驭繁”。在日常操作中，优先保持网格段数克制，在大形完全稳定前坚决不提前细分，并在每次关键拓扑切割后养成清理无用废点、检查四边面闭合性的习惯，便能高效构建出符合工业渲染与游戏引擎要求的规范模型。
