3ds Max常用变形修改器FFD与Bend参数详解

在3ds Max中制作角色姿态调整或建筑构件弯曲时，单纯依靠顶点编辑往往效率低下且难以修改。FFD（Free Form Deformation，自由形式变形）修改器允许用户通过移动外围控制点来平滑地推拉模型表面，而Bend（弯曲）修改器则能基于特定轴向和角度对物体进行规则弯曲。将两者结合使用，可以先通过FFD塑造大致的体积变化，再用Bend确定最终的弯曲走向，且所有参数在修改器堆栈中均可随时回溯调整。

确保场景中有一个基础几何体（如Box或Cylinder），段数（Segments）足够高以保证变形平滑。若段数过低，弯曲时会出现明显的折角而非平滑弧线。

1.添加FFD并调整控制点

选中需要变形的模型，进入“创建”面板或“修改”面板，在修改器列表中找到并添加“FFD 3x3x3”。该修改器会在模型周围生成一个由3x3x3个控制点组成的晶格框。

在修改器堆栈中，点击FFD左侧的加号展开子层级，选择“控制点（Control Points）”。此时视口中的控制点变为可选中状态。使用移动工具（W键），选中中间一排的控制点。尝试沿某一轴向轻微移动这些点，观察模型表面随之产生的柔和隆起或凹陷。

注意不要一次性移动过大距离，以免模型表面产生自相交或撕裂。FFD的优势在于其变形是全局平滑的，适合处理有机形态的微调。调整完毕后，退出“控制点”子层级，返回对象主层级，以便添加下一个修改器。

2.设置Bend角度与轴向

保持模型选中状态，在修改器列表中添加“Bend”修改器。此时模型可能会立即发生弯曲，默认参数通常不足以匹配设计需求。

在Bend的参数卷展栏中，找到“角度（Angle）”输入框。输入具体的数值，例如90或-45，单位是度。正值和负值决定了弯曲的方向。接着调整“方向（Direction）”，该参数以度为单位旋转弯曲平面，用于微调弯曲的朝向，而不改变弯曲的轴心。

最关键的是“弯曲轴（Bend Axis）”选项，通常提供X、Y、Z三个单选按钮。根据模型自身的坐标轴方向选择合适的轴。如果弯曲方向错误，首先检查此处是否选对了轴向，其次检查模型自身的轴心点位置。若模型轴心不在预期位置，可先添加“XForm”修改器调整轴心，或在添加Bend前使用“层次”面板中的“仅影响轴”功能校正。

FFD控制点与Bend角度轴向参数的设置

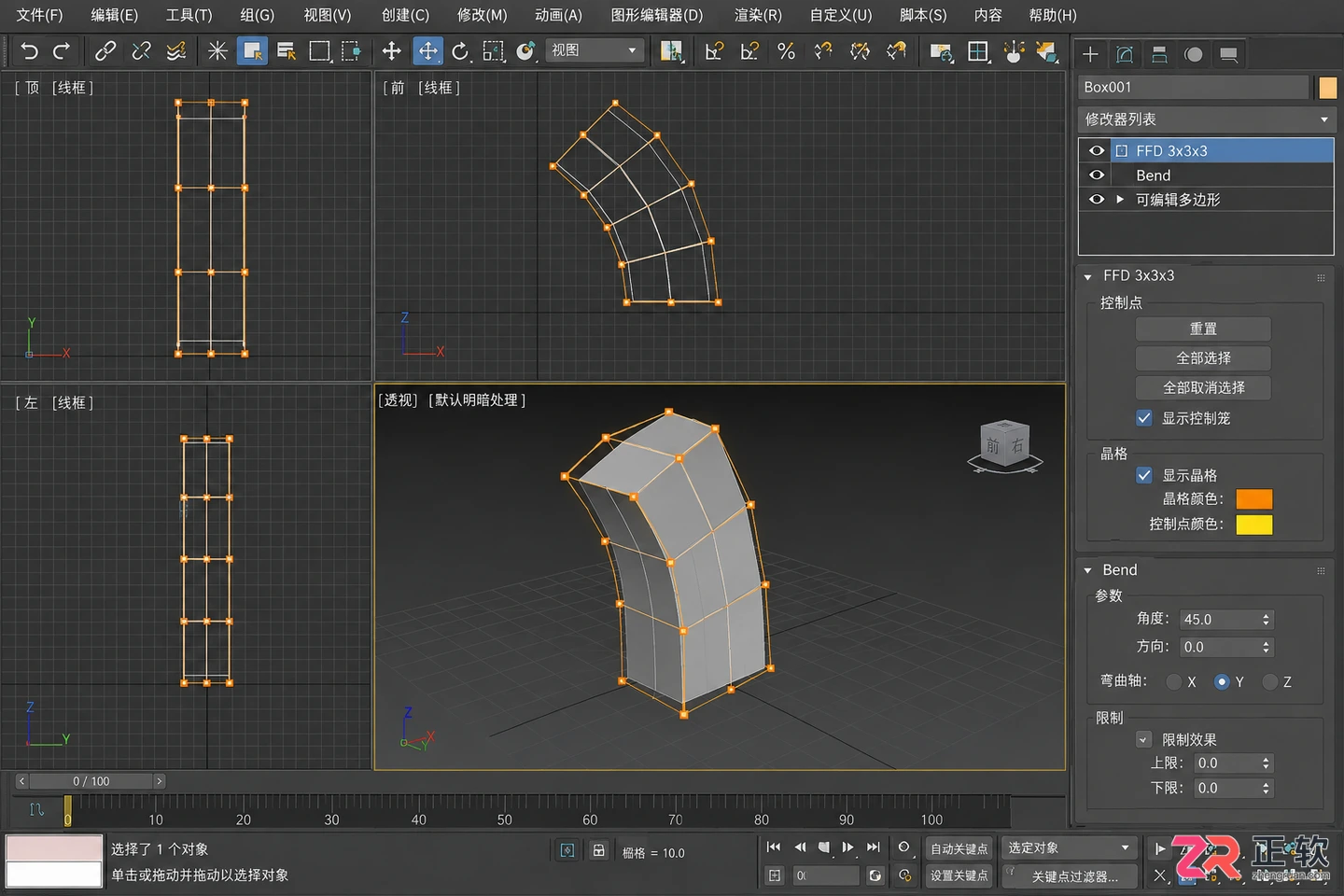

3ds Max界面示意：左侧为FFD控制点调整后的形态，右侧参数面板显示Bend的Angle设为90，Bend Axis选择Z轴，模型呈现平滑弯曲效果。

3.组合修改器并保存

修改器堆栈的执行顺序直接影响最终结果。通常情况下，先执行FFD进行局部塑形，再执行Bend进行整体弯曲，符合从细节到整体的逻辑。若顺序颠倒，Bend后的网格拓扑变化可能导致FFD控制点分布不均，产生不可控的扭曲。

在视口中旋转查看模型边缘，检查是否有面片翻转或法线错误。如果发现变形区域出现异常阴影，可能是法线方向不一致，可添加“法线（Normal）”修改器并勾选“统一法线”或“翻转法线”进行修复。

完成调整后，务必保存文件。建议保留一份带有完整修改器堆栈的.max源文件，以便后续继续调整FFD控制点或Bend角度。若需导出到其他引擎或软件，可右键点击堆栈顶部的修改器，选择“转换为可编辑多边形”以固化变形，但此操作不可逆，请确保已备份原始可编辑版本。
