Typora怎么画流程图?Mermaid图表基础用法

Typora
Typora

在数码荔枝购买正版Typora,享受所见即所得的Markdown编辑器和阅读器。支持表格、公式等丰富语法,操作简单,界面清新。快速获取官网教程,了解价格、购买方式,避免使用破解、激活码等非法手段。

立即下载
¥89
macOS/Windows 2026-08-22
正版软件 Windows macOS软件

想在 Typora 笔记中直接生成流程图?只需掌握 Mermaid 基础语法。本文详解如何插入代码块、定义节点形状、设置判断分支及箭头方向,并提供常见渲染问题的排查方法,适合记录程序流程与审批路径。

本文目录

    在 Markdown 笔记中记录复杂的业务逻辑或程序流程时,纯文字描述往往不够直观。Typora 内置了对 Mermaid 的支持,允许用户通过简单的代码块直接将文本转换为流程图。这种方式无需切换专业绘图软件,且源码即文档,便于后续修改和维护。

    Typora怎么画流程图?Mermaid图表基础用法

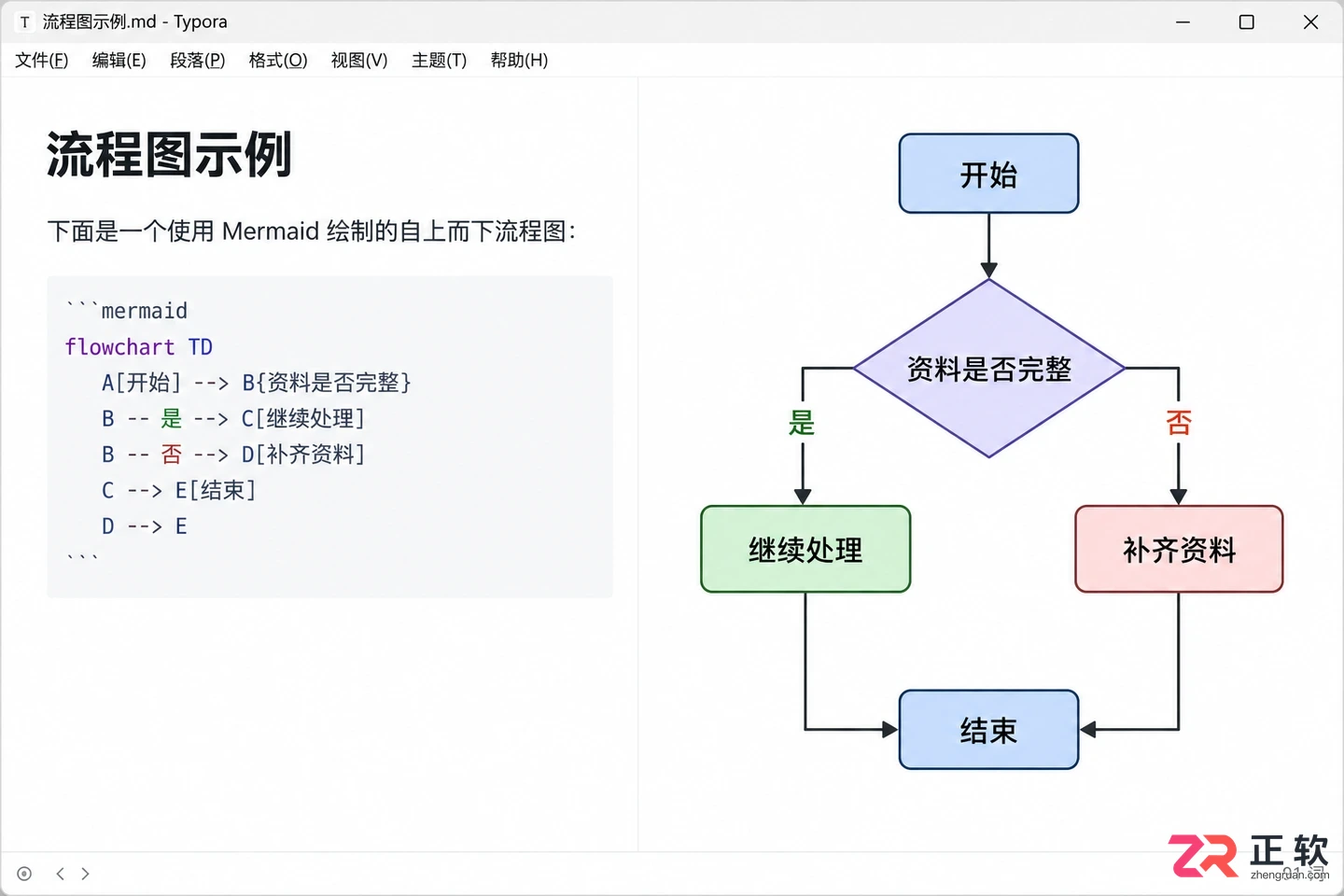

    Typora 中渲染完成的 Mermaid 流程图示例

    Mermaid 的渲染效果依赖于 Typora 的版本及内部配置。建议先从最基础的“开始—判断—结束”结构入手,验证环境支持后,再逐步增加节点复杂度。

    1. 插入 Mermaid 代码块

    在 Typora 编辑区域输入三个反引号 ```,紧接着输入 mermaid 并回车,即可创建一个专用的代码块。Typora 会识别该标记并尝试渲染其中的内容。

    在代码块中输入以下基础示例:

    flowchart TD
        A[开始] --> B{资料是否完整}
        B -->|是| C[继续处理]
        B -->|否| D[补齐资料]
        C --> E[结束]
        D --> E


    输入完成后,点击代码块外部或切换至预览模式,Typora 会自动将代码转换为图形。如果仍然显示为灰色代码背景,请检查第一行是否严格拼写为 mermaid,并确认当前 Typora 版本已启用 Mermaid 渲染功能。

    Typora怎么画流程图?Mermaid图表基础用法

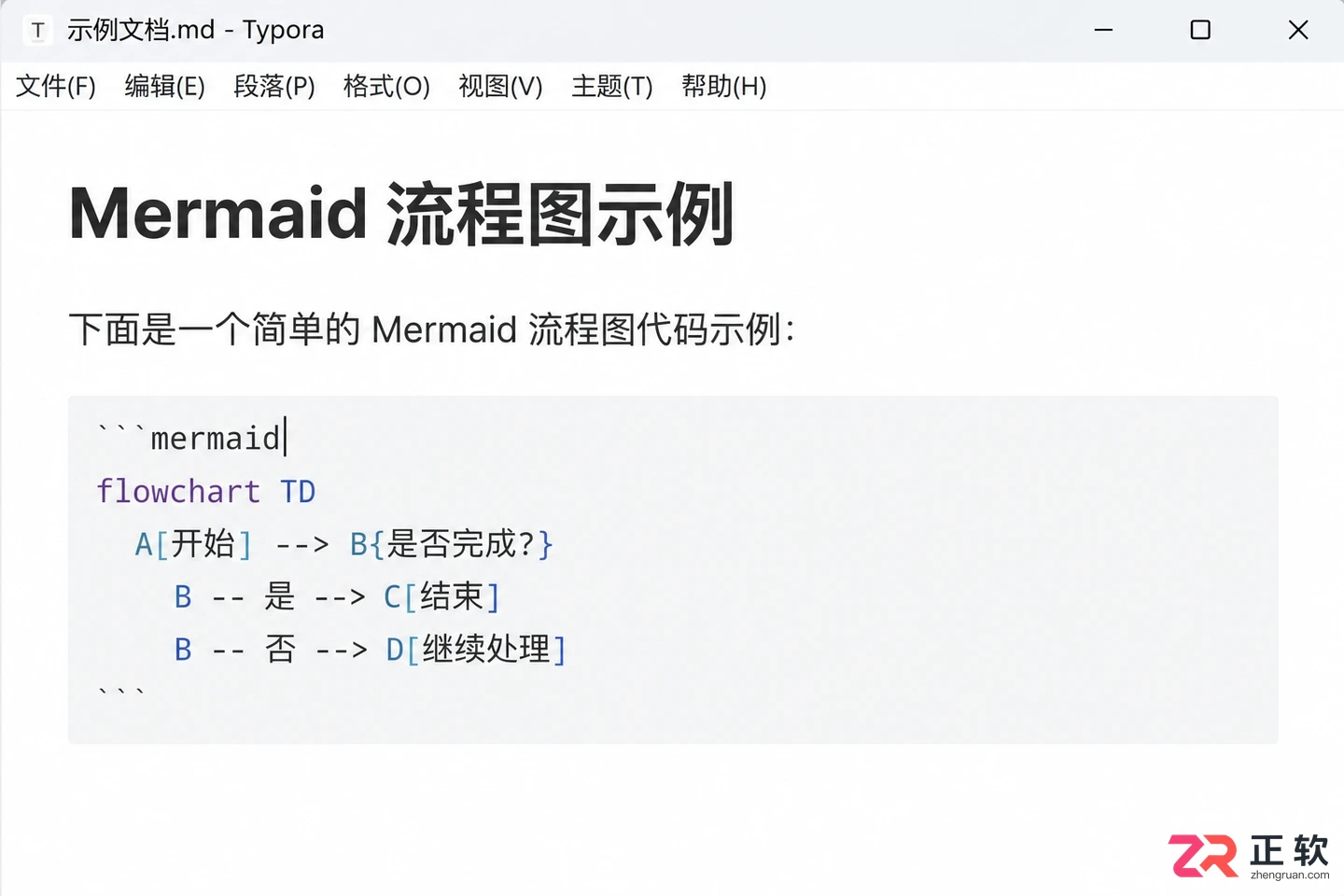

    在 Typora 中输入 mermaid 代码块

    2. 理解方向与节点标识

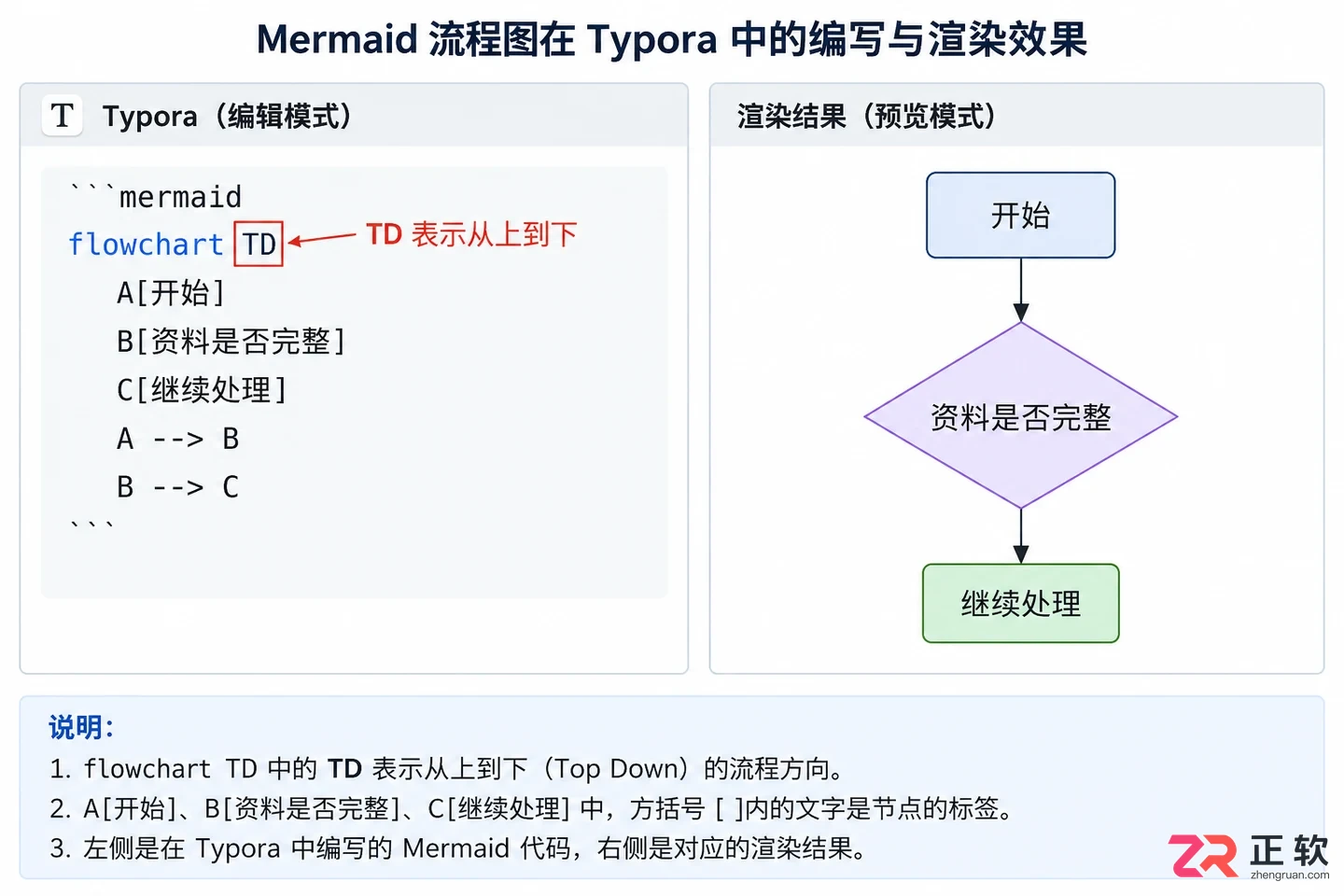

    示例首行的 flowchart TD 定义了图表的基本布局:flowchart 表示这是流程图,TD (Top-Down) 表示节点从上到下排列。若需从左到右排列,可改为 LR (Left-Right)。

    代码中的 A、B、C 等字母是节点的唯一标识符(ID),用于建立连接关系,不会直接显示在图中。方括号 [] 内的文字才是最终呈现的节点标签。例如 A[开始] 表示 ID 为 A 的节点显示文字“开始”。

    修改流程时,建议先只替换方括号内的中文描述,保持 ID 和连接符号不变,确保最小化改动仍能正常渲染。

    Typora怎么画流程图?Mermaid图表基础用法

    2. 理解方向与节点标识

    3. 设置判断分支与条件

    流程图的核心在于决策分支。在 Mermaid 中,大括号 {} 用于定义菱形判断节点。箭头上的竖线包裹文字 |条件| 用于标注分支路径的含义。

    例如,要表达“审核通过”与“退回补充”两种结果,可编写如下代码:

    flowchart TD
        A[提交申请] --> B{是否通过}
        B -->|通过| C[进入下一步]
        B -->|退回| D[补充材料]


    注意分支条件的文字应简练准确。当流程变得复杂时,避免使用过多交叉箭头,可考虑将大图拆分为多个子流程,以保持图表的可读性。

    4. 处理特殊字符与调试

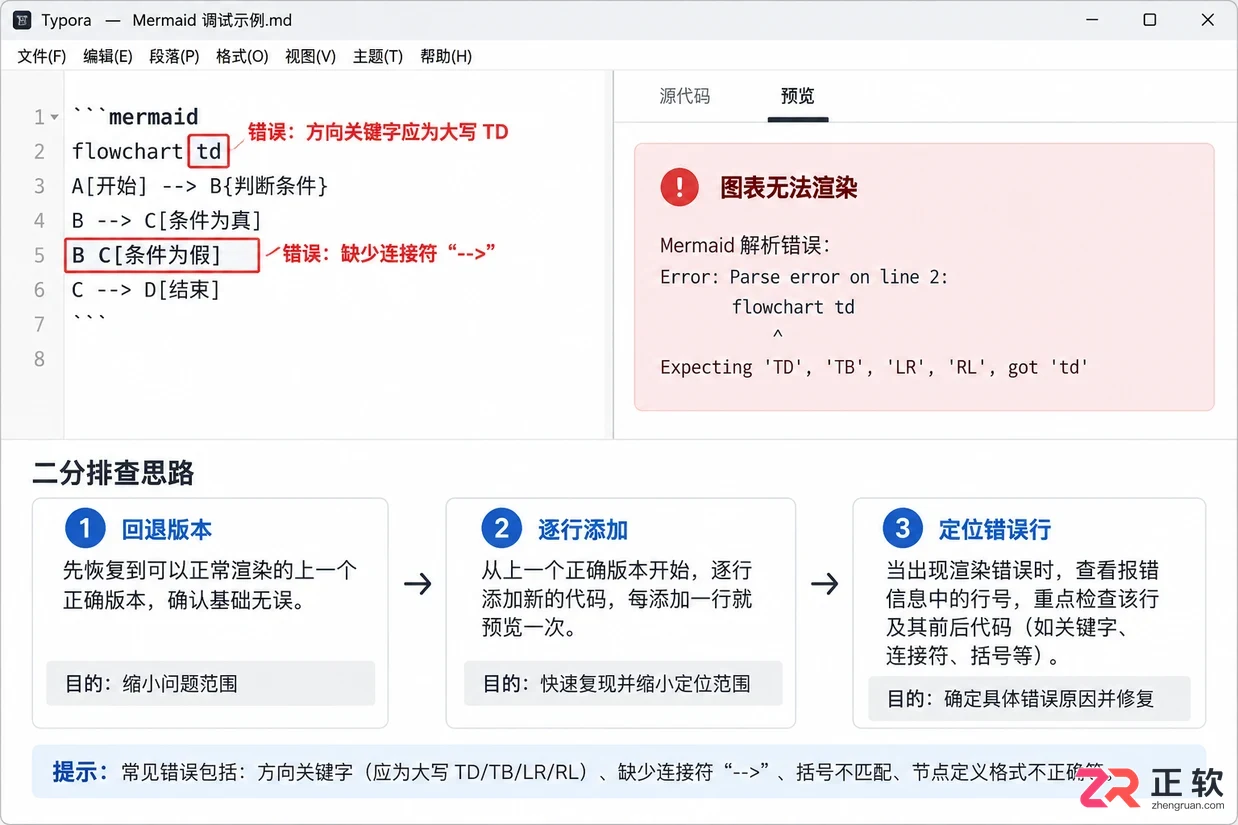

    节点文字应尽量简短。虽然 Mermaid 支持中文和常见标点,但若节点内容包含括号、引号或换行符,可能会导致解析错误。遇到图表无法显示的情况,可采用“二分法”排查:

    1. 回退到上一次能正常渲染的代码版本。
    2. 逐行添加新的节点或连接线。
    3. 观察哪一行加入后图表消失,从而定位语法错误。

    常见错误包括代码块标记未闭合、方向关键字拼写错误(如写成 td 小写)、或连接符 --> 遗漏。

    Typora怎么画流程图?Mermaid图表基础用法

    4. 处理特殊字符与调试

    5. 验证导出效果

    完成绘图后,保存文件并重新打开,确认图表在重启后仍能正确渲染。若需导出为 PDF 或图片,请在导出前检查节点文字是否被截断、箭头是否重叠。

    Typora怎么画流程图?Mermaid图表基础用法

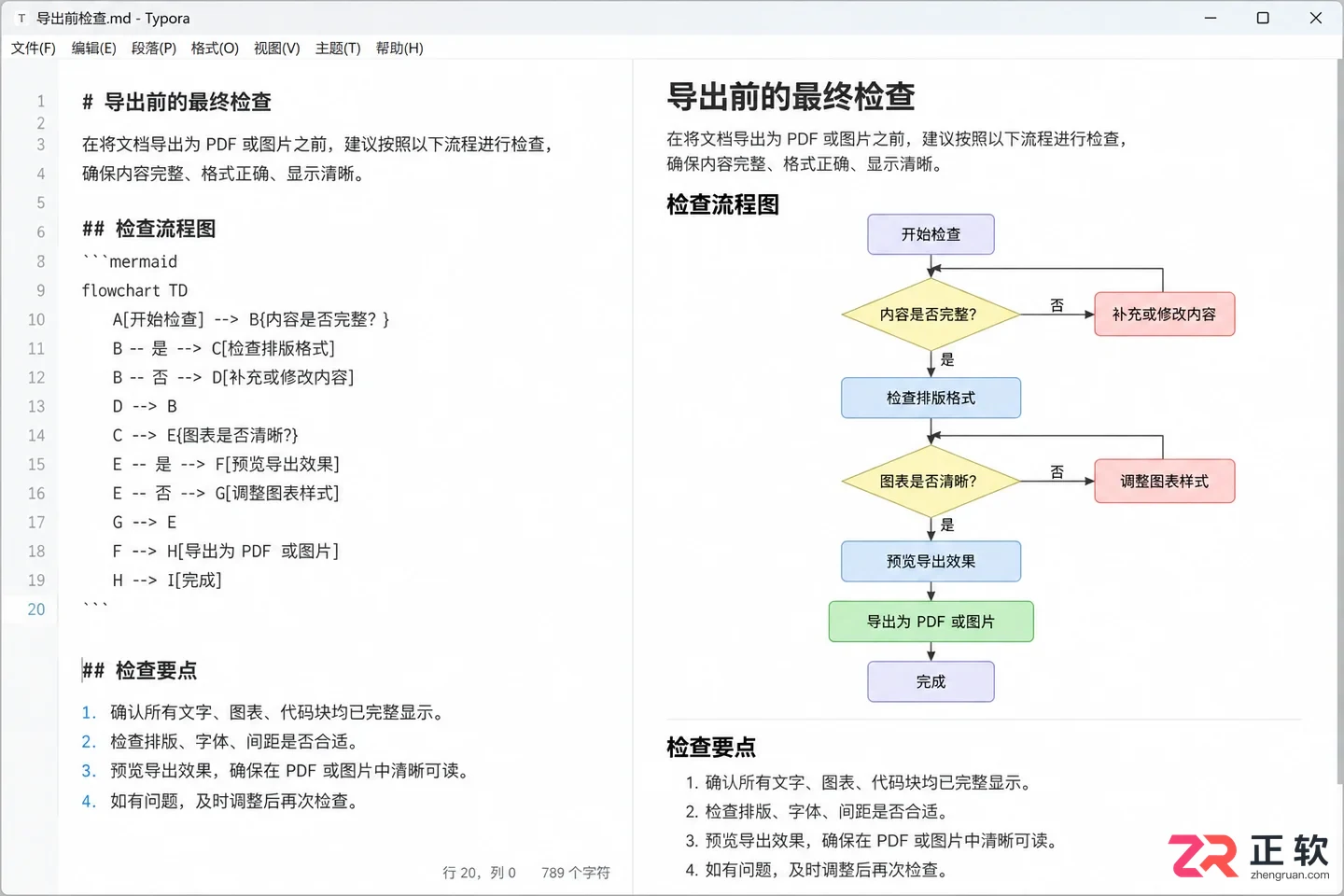

    导出前检查节点文字与布局

    需要注意的是,编辑器内的实时预览效果与最终导出文件的渲染引擎可能略有差异。对于正式交付的文档,建议同时保留 .md 源文件和导出的静态图片,以便在不同环境中查看或供他人修改源码。

    掌握 flowchart 方向定义、节点形状、箭头连接及判断分支这四个核心要素,即可应对大多数日常流程图需求。复杂的样式调整可在基础结构稳定后再逐步尝试。
