3dmax产品建模教程视频：从零开始学习详细步骤

对于刚接触三维设计的用户来说，3ds Max 庞大的界面往往是最初的门槛。不同于二维绘图软件，三维空间的操作需要依赖特定的视角切换和坐标系统。在开始具体的产品建模之前，先理清软件界面的布局逻辑，能极大降低后续的学习阻力。本文将带你逐一认识 3ds Max 的核心工作区域，建立清晰的操作地图。

概述

启动 3ds Max 后，默认呈现的是一个典型的四视图布局或单视图布局，周围环绕着各类功能面板。整个界面可以大致划分为四个主要部分：中央的视图区、右侧的命令面板、顶部的菜单栏与主工具栏，以及底部的时间滑块与状态栏。这种布局旨在让用户在观察模型的同时，能够便捷地访问创建和修改工具。

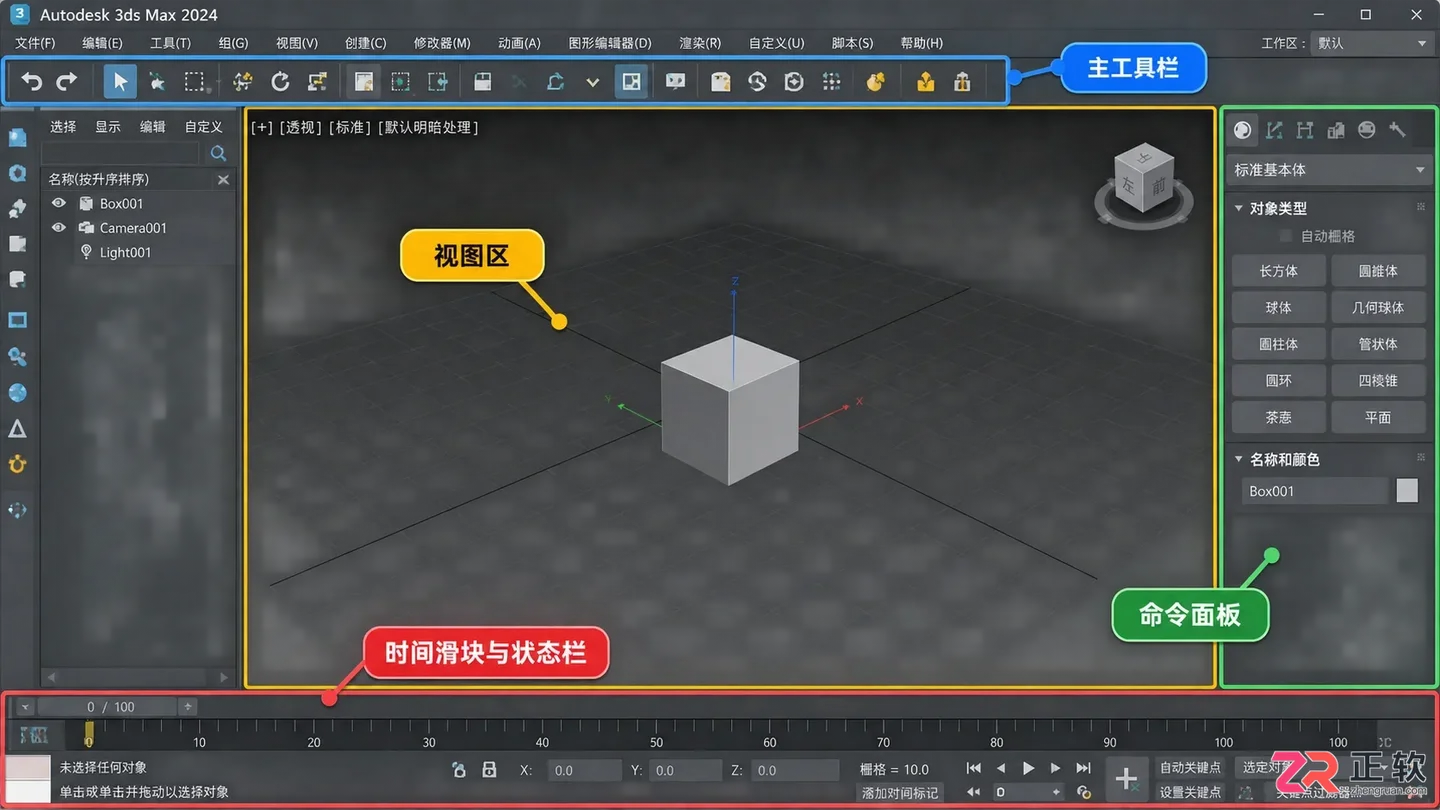

3ds Max 默认工作界面布局，标注了视图区、命令面板、主工具栏等核心区域

视图区是工作的核心舞台，用于显示和操作三维对象；命令面板则是生成和编辑模型的“工厂”，包含了从创建基本几何体到添加复杂修改器的所有指令；主工具栏提供了移动、旋转、缩放等高频操作的快捷入口。理解这些区域的分工与协作，是掌握 3ds Max 的第一步。

关于【视图区】

视图区占据了屏幕最大的面积，默认情况下可能显示为透视视图（Perspective），也可能分为顶视图、前视图、左视图和透视视图四个窗口。在产品建模中，透视视图用于观察产品的立体效果，而正交视图（如顶、前、左）则用于精确对齐和控制比例。

在视图区的左上角，可以看到视图名称标签，点击它可以切换不同的视图类型。例如，将某个窗口切换为“用户”视图，可以获得类似透视但无灭点的观察效果，适合检查模型的对称性。此外，视图导航控件位于界面右下角，包含平移、缩放和旋转视图的工具。熟练使用鼠标中键进行视图的平移和缩放，是保持工作流畅的关键习惯。

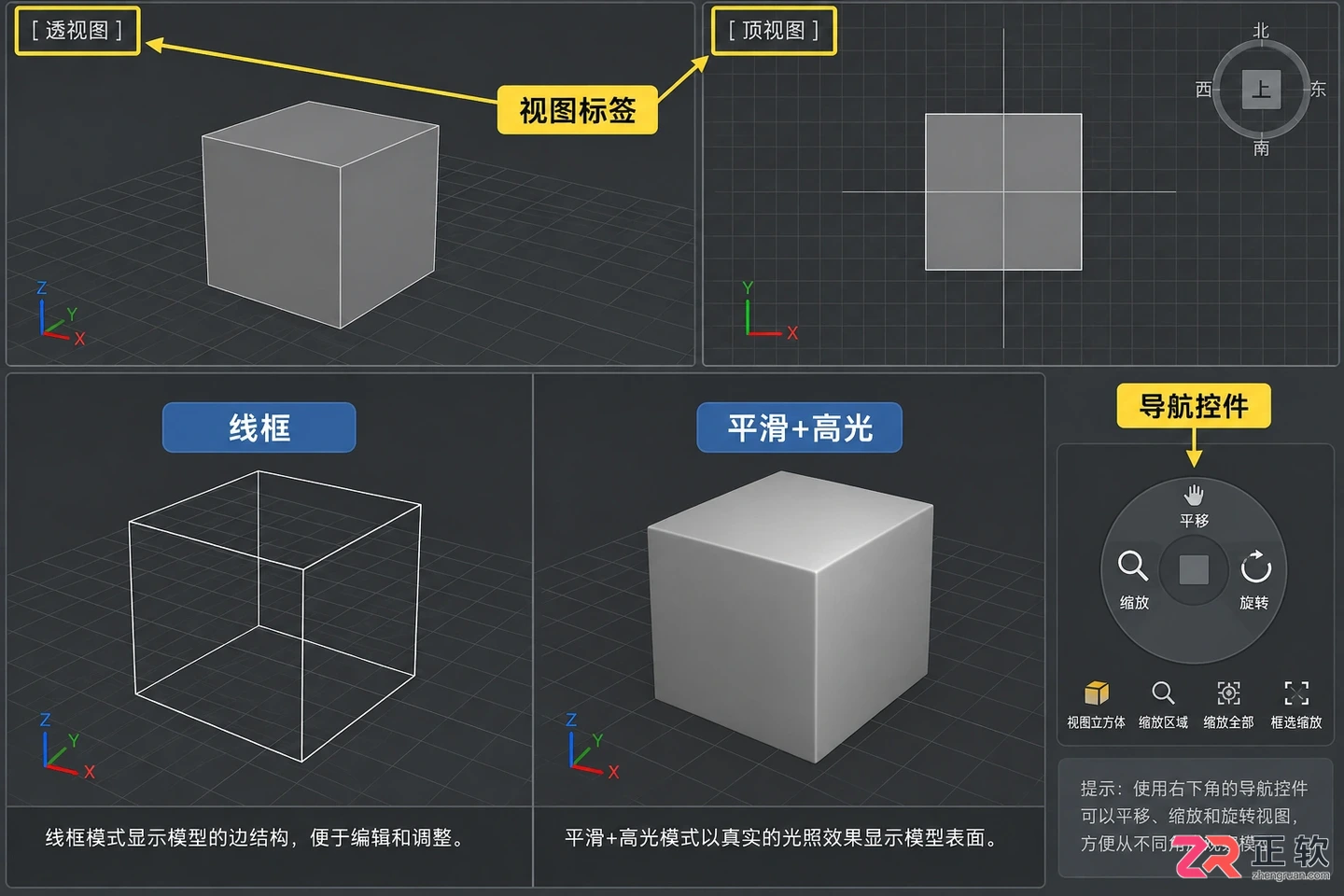

视图区左上角的视图标签和右下角的导航控件，以及线框与平滑模式的对比

需要注意的是，视图显示模式也会影响操作体验。按 F3 键可以在“线框”和“平滑+高光”模式间切换，这在检查模型布线和观察最终质感之间提供了快速的转换方式。对于产品建模而言，经常需要在两者间切换，以确保拓扑结构合理且表面光滑。

关于【命令面板】

位于界面右侧的命令面板是 3ds Max 最核心的功能区域，它由六个选项卡组成，分别是创建、修改、层次、运动、显示和工具。对于初学者，前两个选项卡使用频率最高。

“创建”面板用于生成新的对象，包括几何体、图形、灯光、摄像机等。在产品建模初期，我们主要使用“标准基本体”中的长方体、圆柱体、球体等作为起始形状。点击相应的按钮，然后在视图中拖动即可创建对象。

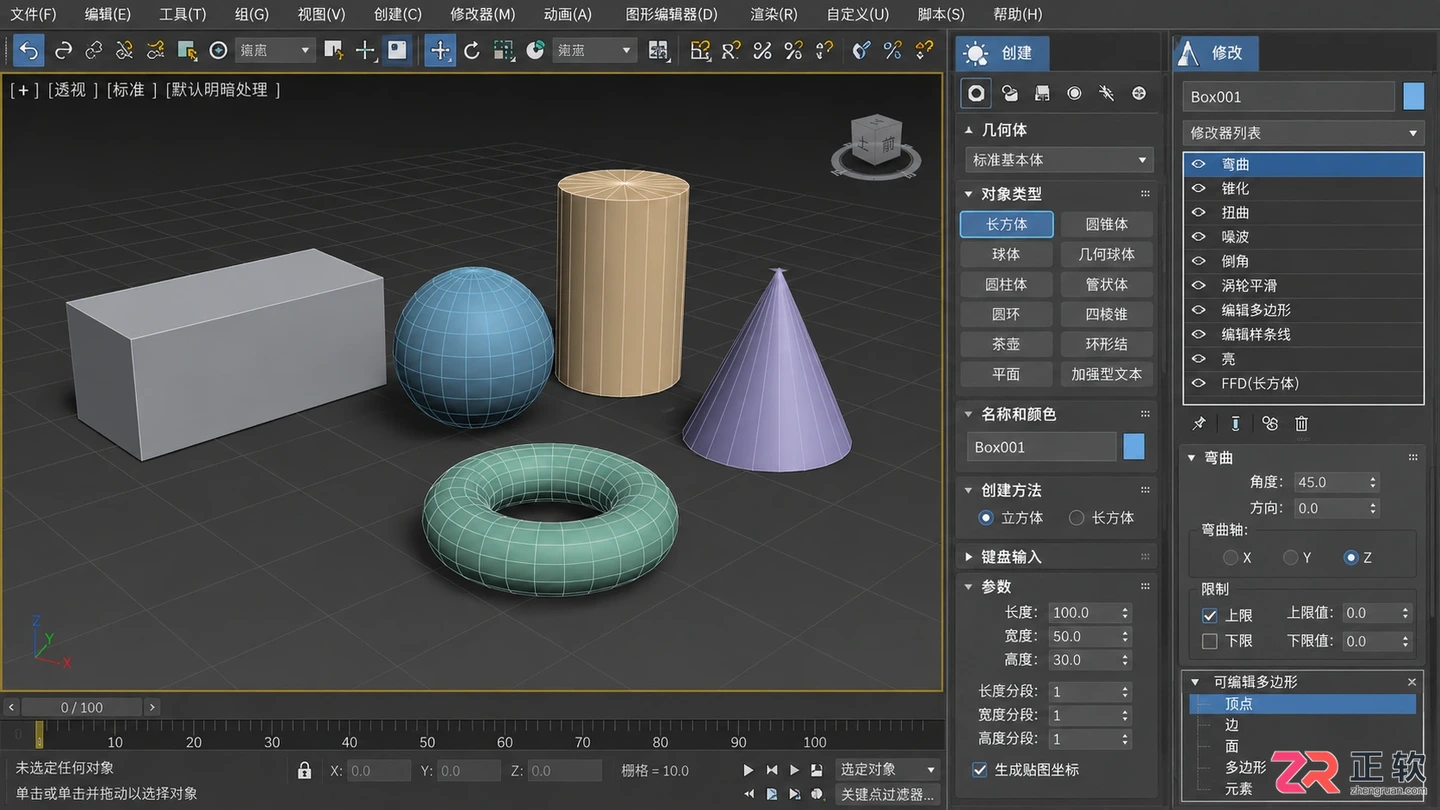

右侧命令面板展开显示‘创建’面板中的几何体选项，以及‘修改’面板的修改器列表

“修改”面板则用于对已选中的对象进行编辑。这里列出了对象的修改器堆栈，允许用户添加如“弯曲”、“锥化”、“壳”等修改器，或者进入子对象层级（顶点、边、多边形）进行精细调整。理解修改器堆栈的非破坏性编辑特性，即可以随时返回之前的步骤进行调整，是高效建模的重要原则。

关于【主工具栏】

主工具栏位于菜单栏下方，提供了一系列全局常用的工具图标。其中最显眼的是选择工具、选择并移动、选择并旋转、选择并均匀缩放。这组工具构成了三维空间变换的基础。

在进行产品建模时，经常需要在不同变换模式间切换。快捷键 W、E、R 分别对应移动、旋转和缩放，比点击图标更为高效。此外，参考坐标系下拉菜单也位于此处，它决定了变换操作所依据的坐标系统，如视图、世界、局部或拾取坐标系。正确选择坐标系，特别是在处理倾斜或非正交部件时，能避免方向错乱的问题。

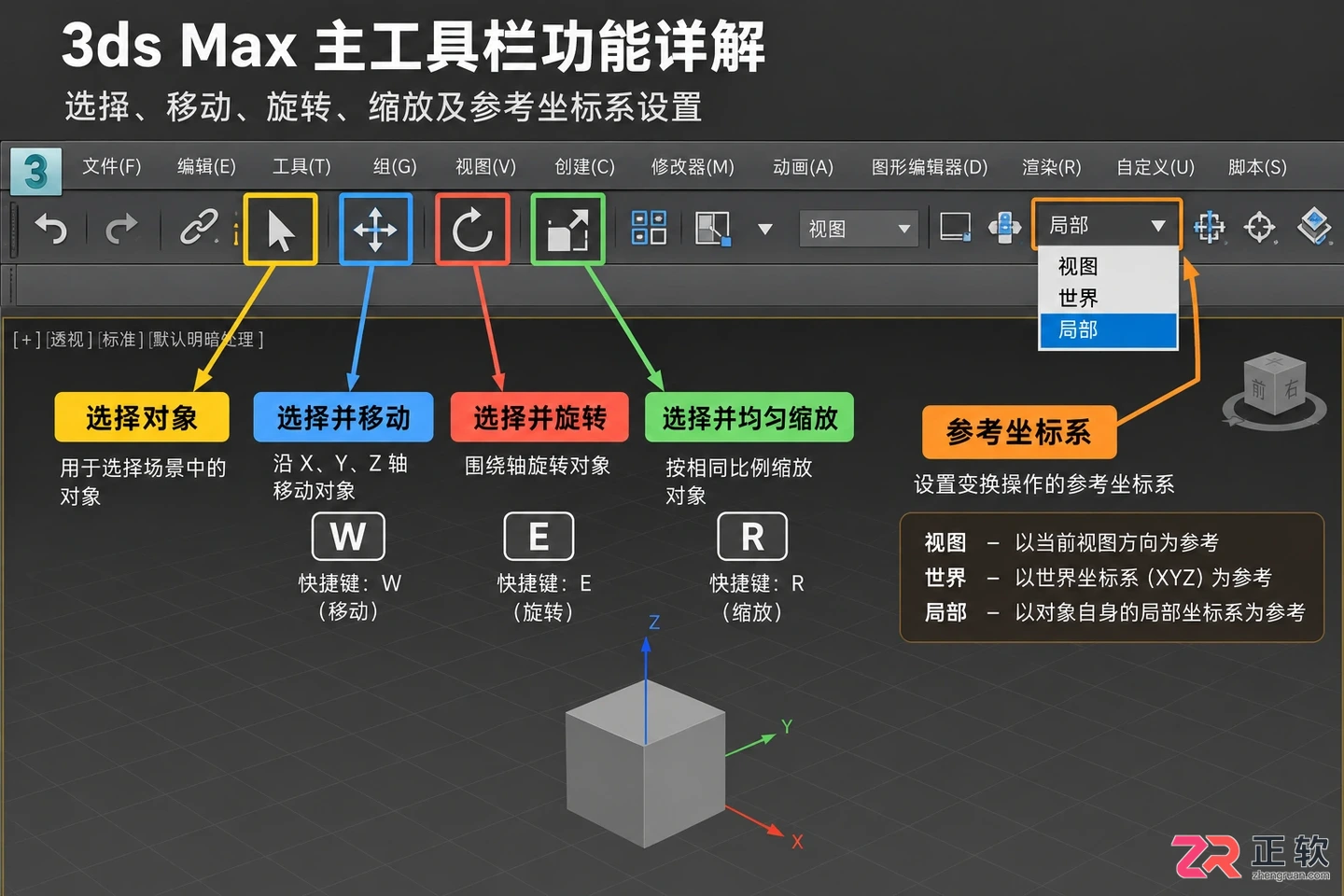

主工具栏上的选择、移动、旋转、缩放图标及参考坐标系下拉菜单

工具栏中还包含捕捉开关、角度捕捉和百分比捕捉等辅助工具。开启角度捕捉（通常设置为 5 度或 10 度）可以确保旋转操作的精确性，这对于制作具有规则几何特征的产品外壳尤为重要。

关于【材质编辑器】

虽然建模是构建形状的过程，但材质的赋予能让模型更具真实感。按 M 键可以快速打开精简材质编辑器或 Slate 材质编辑器。在产品建模的流程中，通常在模型基本完成后，为其分配简单的标准材质或物理材质，以便在渲染时观察光影效果。

材质编辑器允许用户调整漫反射颜色、光泽度、反射率等参数。即使不进行最终渲染，在视口中启用“真实”模式，也能大致预览材质对模型外观的影响。这有助于在建模阶段就考虑到倒角、厚度等细节对视觉效果的贡献。

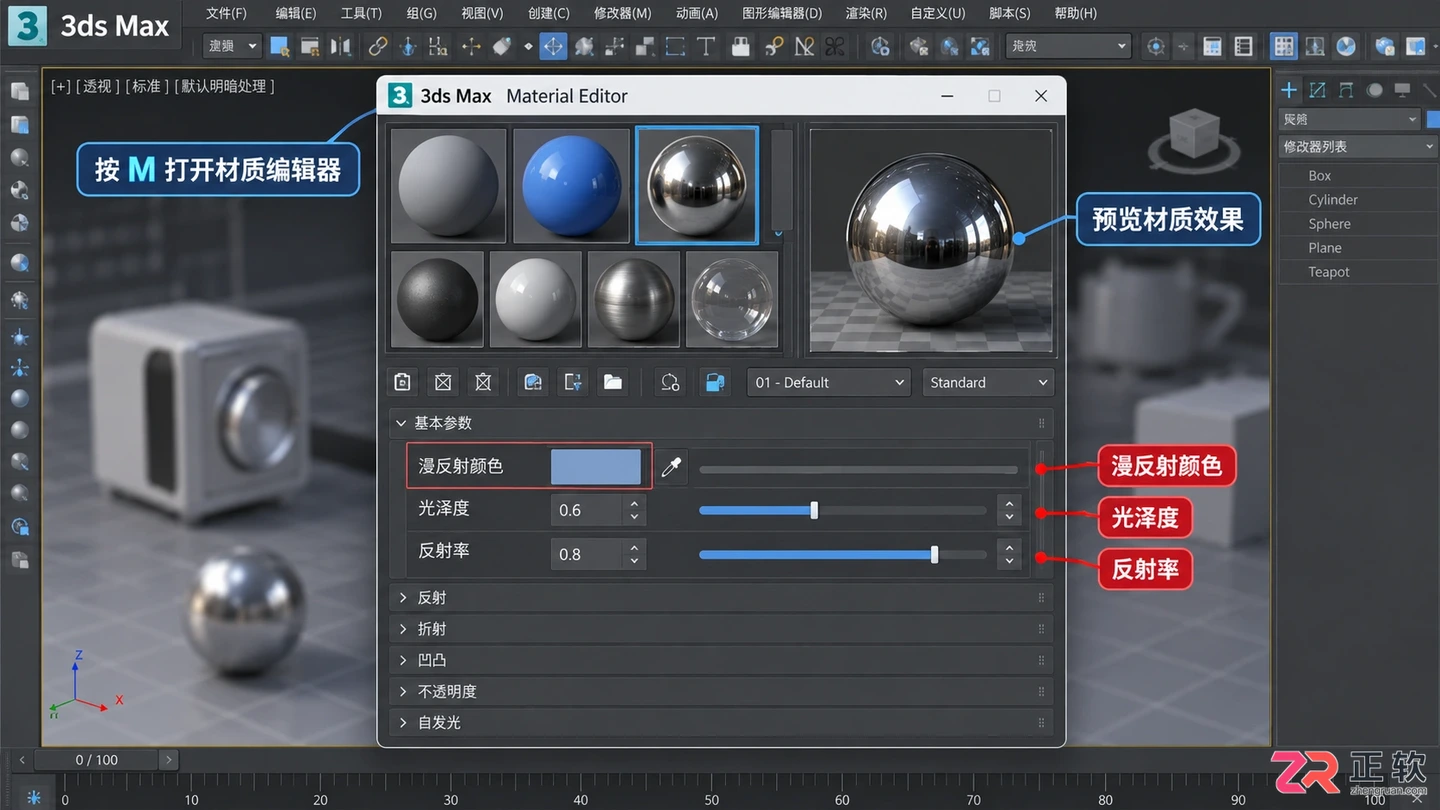

按M键打开的材质编辑器窗口，显示样本球和参数设置区域

熟悉上述界面区域后，你已经具备了在 3ds Max 中进行基本操作的能力。接下来的学习将围绕如何组合使用这些工具，从简单的几何体堆叠开始，逐步过渡到复杂曲面的构建。记住，界面的熟练度来自于反复的实际操作，不妨尝试创建一个简单的鼠标或水杯模型，在实践中巩固对这些区域功能的理解。
