学习3ds Max中Unwrap UVW修改器的核心功能,包括快速平面映射设置、使用剥皮工具切割接缝以及调节松弛参数消除拉伸,实现高质量的UV布局。

本文目录

    在3D制作流程中,UV展开是连接模型与贴图的桥梁。如果UV分布不均或存在严重拉伸,再高精度的贴图也无法正确显示。使用【Unwrap UVW】修改器可以直观地控制UV岛的位置和形状,通过合理的接缝切割和松弛算法,让二维贴图完美包裹三维模型。

    3ds Max Unwrap UVW修改器基础操作与接缝处理

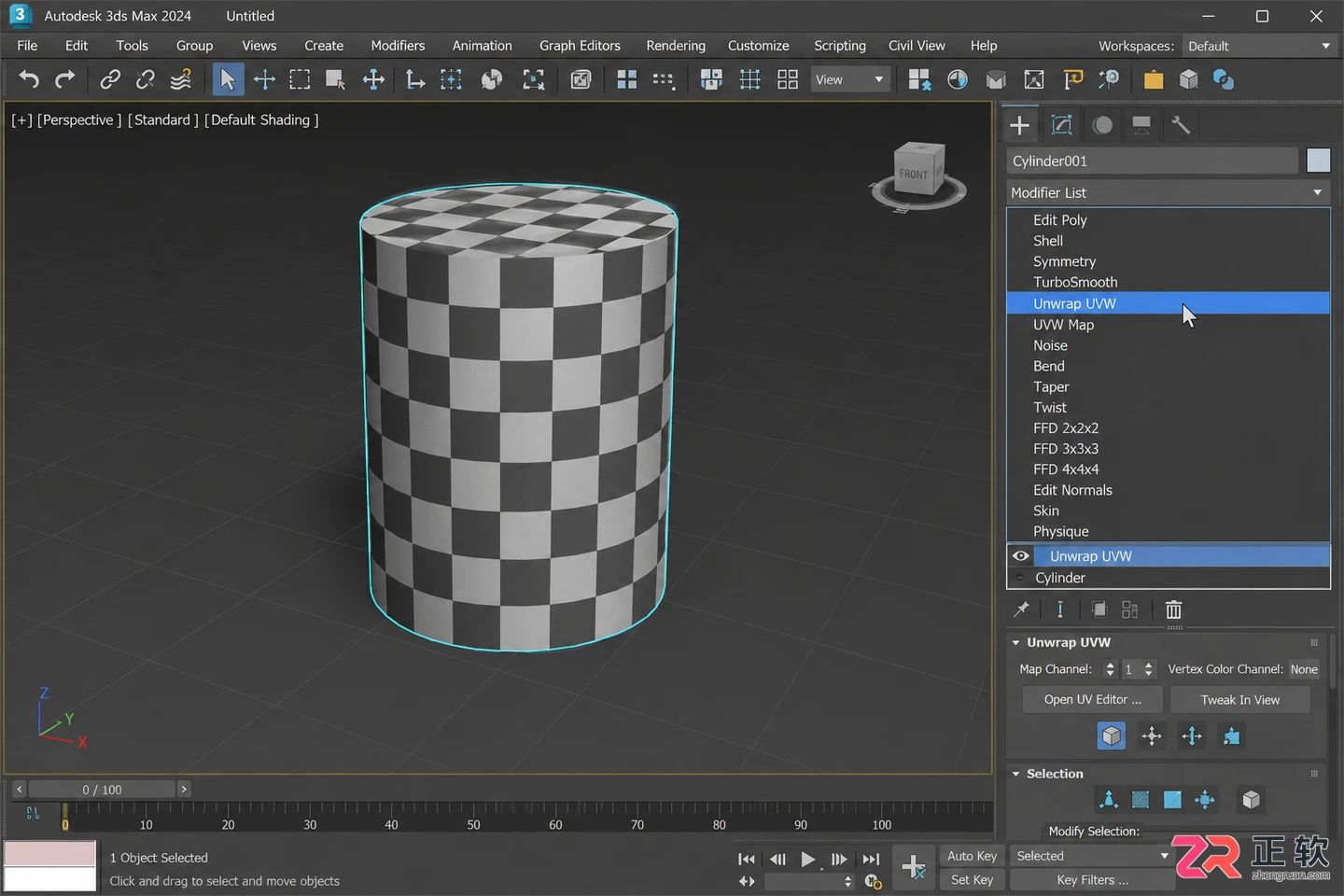

    在修改器列表中选择Unwrap UVW

    开始前,请准备一个基础几何体(如圆柱或复杂多边形物体),并赋予任意棋盘格材质以便观察拉伸情况。选中模型后,在修改器列表中添加【Unwrap UVW】。

    1. 应用快速平面映射

    进入修改器层级,点击【Face】子层级或直接保持对象层级。在参数卷展栏中找到【Map Parameters】部分。对于较为平坦或规则的表面,【Planar Map】是最快速的起始方式。

    点击【Planar】按钮,视口中会出现一个黄色的投影框。移动、旋转或缩放这个黄色Gizmo,使其垂直于你想要投影的面。此时,UV编辑器中的点会随之更新。观察棋盘格纹理,如果格子变形为长方形,说明存在拉伸;如果保持正方形,则投影角度正确。

    3ds Max Unwrap UVW修改器基础操作与接缝处理

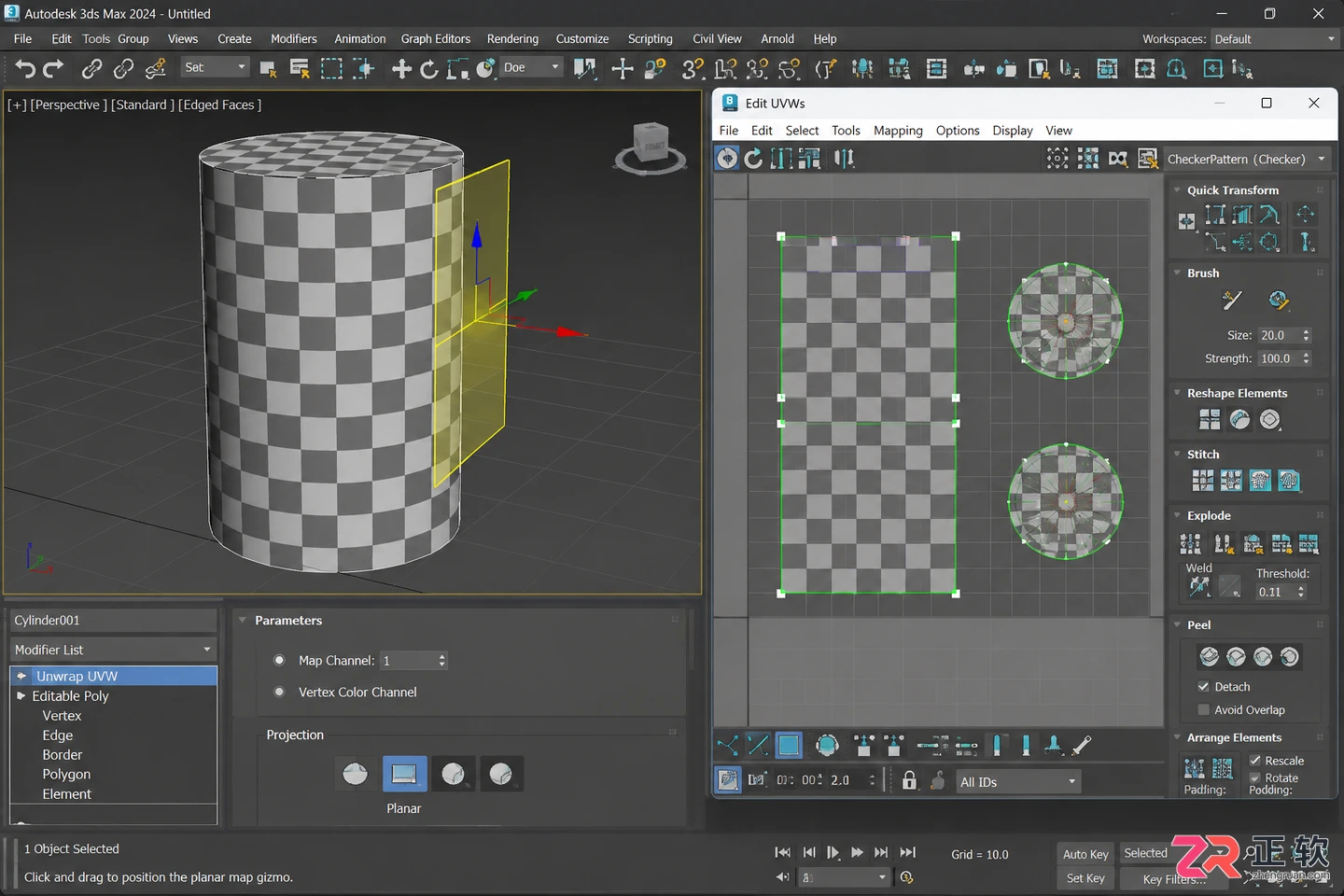

    调整平面投影Gizmo方向

    若模型由多个不同朝向的面组成,单次平面映射无法覆盖全部。此时可配合【Normal Mapping】选项,选择【Best Planar】让软件自动计算最佳投影角度,但这通常仅适用于简单物体。

    2. 使用剥皮工具切割接缝

    对于圆柱、角色等封闭或复杂曲面,必须手动定义“剪开”的位置,即接缝(Seams)。切换到【Edge】子层级,选中需要断开的边线。

    在右侧菜单点击【Break】或按下快捷键Ctrl+B。被选中的边在UV编辑器中会分离成两排独立的点。这一步相当于在纸盒上剪开折痕,使其能平铺在桌面上。接缝应尽量选择在模型隐蔽处或不明显的结构线上,以减少视觉瑕疵。

    3ds Max Unwrap UVW修改器基础操作与接缝处理

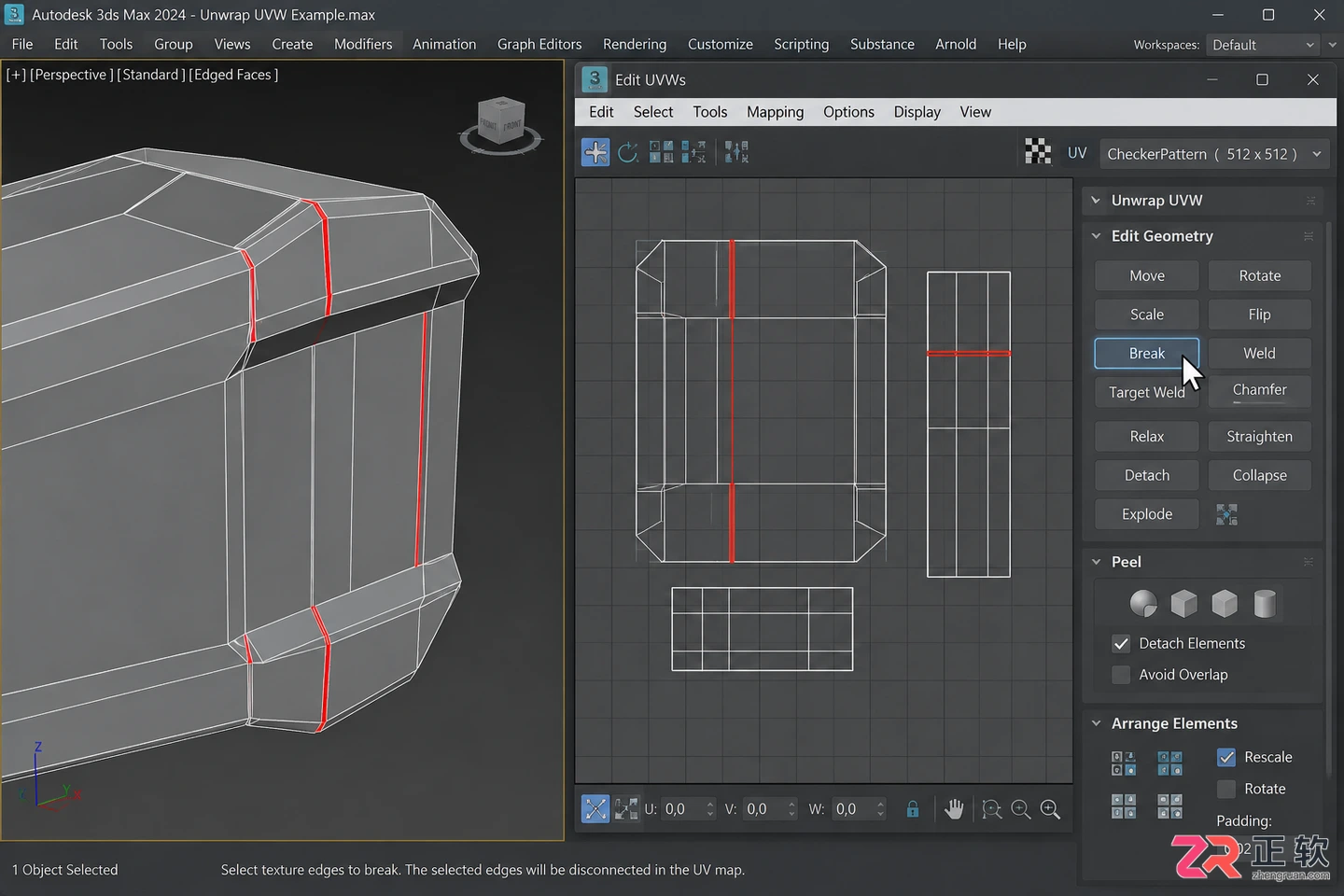

    选中边线并切割接缝

    切割完成后,切换到【Polygon】子层级,全选所有面。点击【Peel】卷展栏下的【Start Relax】或【Quick Peel】。软件会根据当前的接缝设置,尝试将三维面片“剥”成二维平面。注意观察UV编辑器,原本重叠或扭曲的面片现在应大致展开。

    3. 调节松弛参数消除拉伸

    自动剥皮后,UV岛内部往往仍存在局部拉伸或压缩。这时需要使用【Relax】工具进行微调。在【Relax】对话框中,主要关注两个参数:【Iterations】(迭代次数)和【Amount】(强度)。

    3ds Max Unwrap UVW修改器基础操作与接缝处理

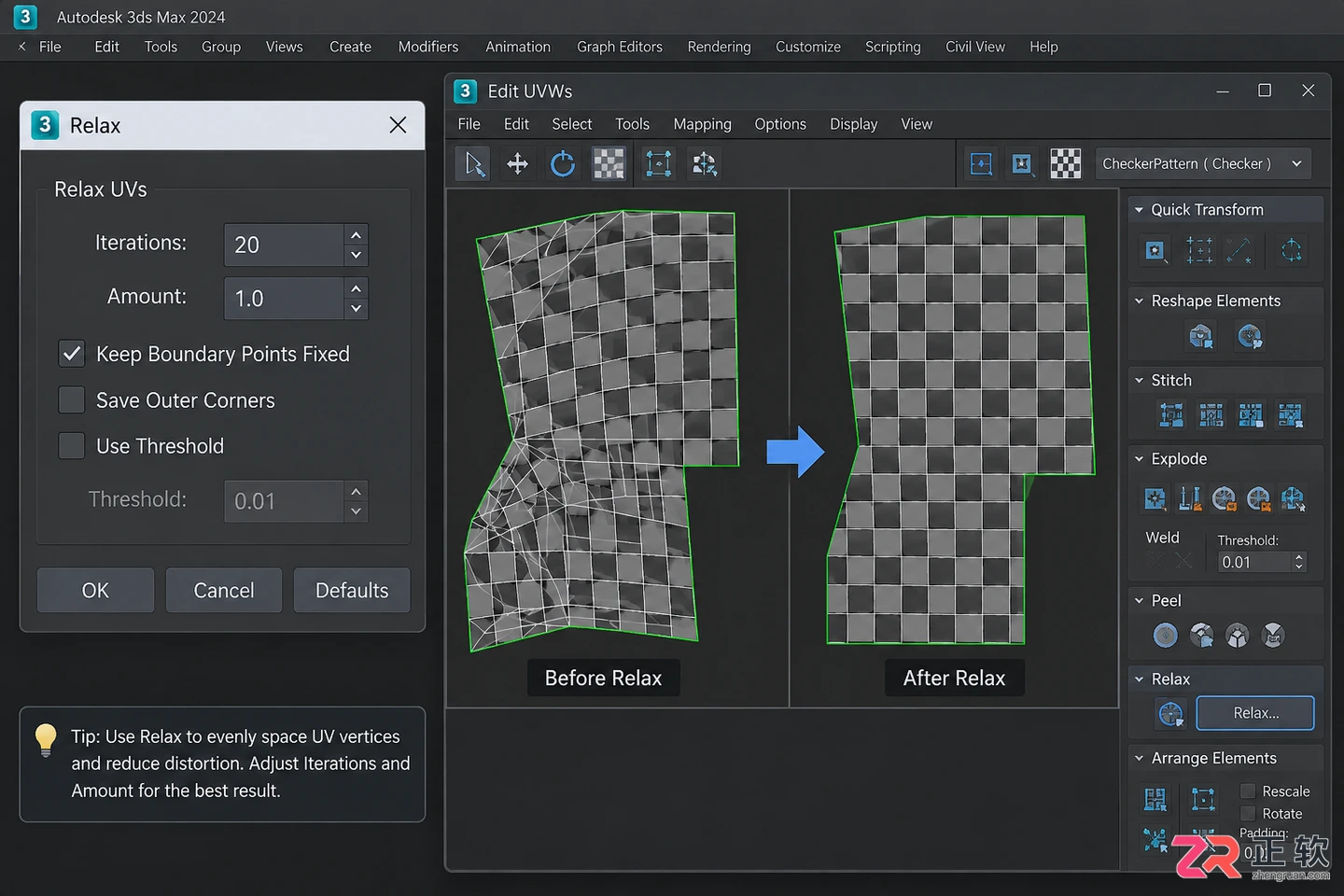

    调节松弛参数优化UV分布

    建议先设置较小的【Amount】值(如0.1-0.2),避免UV点剧烈跳动导致重叠。点击【Apply】多次,或增加【Iterations】数值,直到棋盘格纹理在模型表面尽可能呈现均匀的正方形。如果某些区域依然拉伸严重,可回到【Vertex】层级,手动拖动关键点辅助调整,再次执行局部松弛。

    完成调整后,关闭UV编辑器。返回透视视图,检查模型表面的贴图是否自然无扭曲。保存文件时,建议保留修改器堆栈,以便后续调整模型拓扑时重新更新UV。
