    在工业设计和产品展示领域,3ds Max 凭借其强大的多边形建模能力和高效的渲染管线,成为许多设计师的首选工具。对于初学者而言,面对复杂的界面和繁多的命令,往往难以找到切入点。其实,大多数规则类产品(如家电、数码配件)的建模逻辑都遵循“从整体到局部”的原则。本文将通过创建一个简约的圆柱形智能音箱,带你熟悉 3ds Max 的核心工作界面,并梳理一套通用的产品建模思路。

    概述:认识工作界面

    启动 3ds Max 后,首先映入眼帘的是默认的工作布局。虽然自定义程度很高,但标准界面通常包含几个固定区域:顶部的菜单栏和主工具栏、左侧的命令面板、中间的视口区域以及底部的状态栏和时间滑块。理解这些区域的分工,是高效建模的前提。

    3dmax产品建模教程:简单建模思路与详细步骤图解

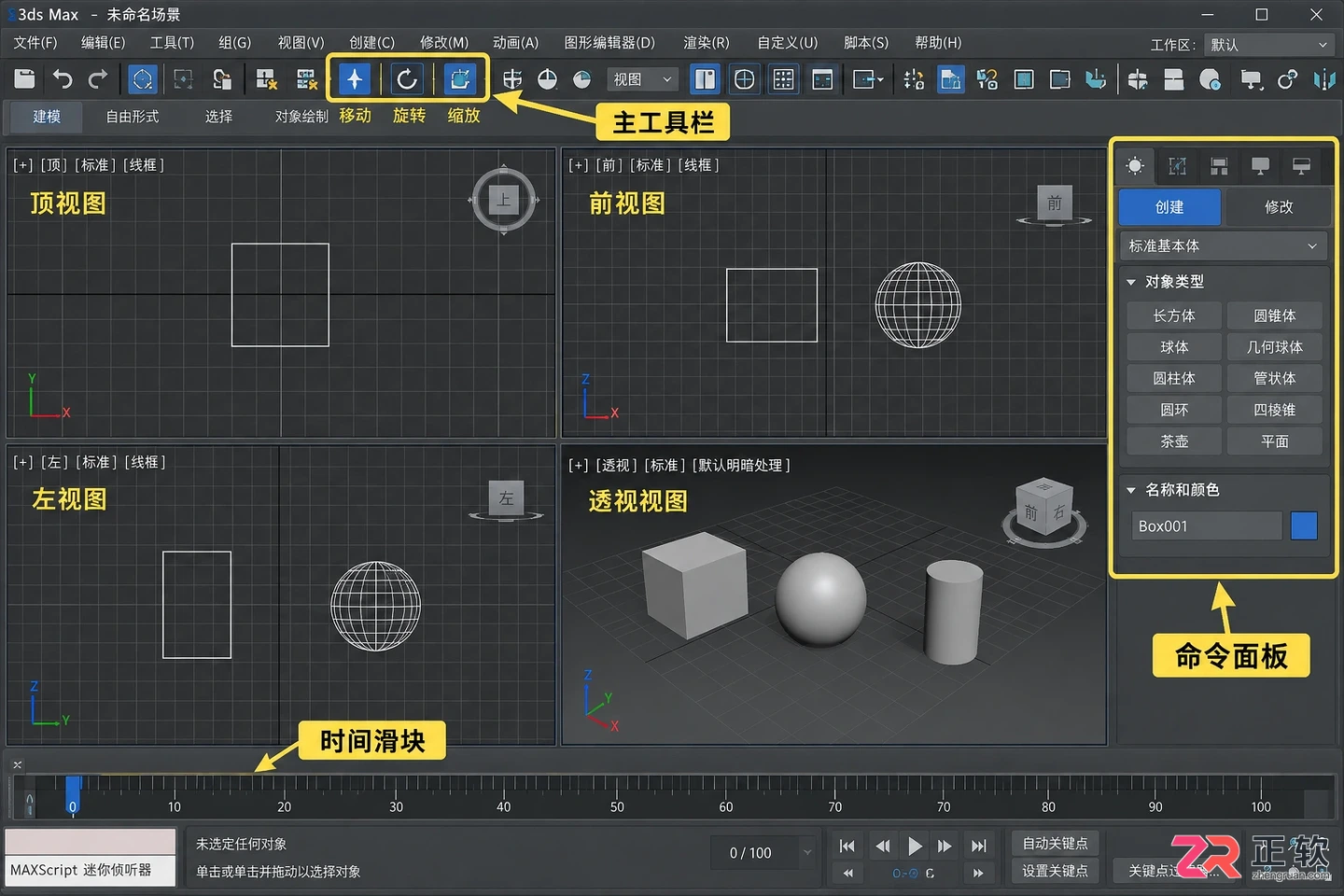

    3ds Max 标准工作界面,标注了视口、命令面板和主工具栏的位置

    视口区域是主要的操作空间,通常分为顶视图、前视图、左视图和透视视图。命令面板则是建模指令的源头,其中“创建”面板用于生成基础物体,“修改”面板用于调整参数和添加编辑器。主工具栏提供了移动、旋转、缩放等最常用的变换工具。在开始建模前,确保你能够熟练在这些区域间切换视线和操作焦点。

    关于【基础几何体创建】

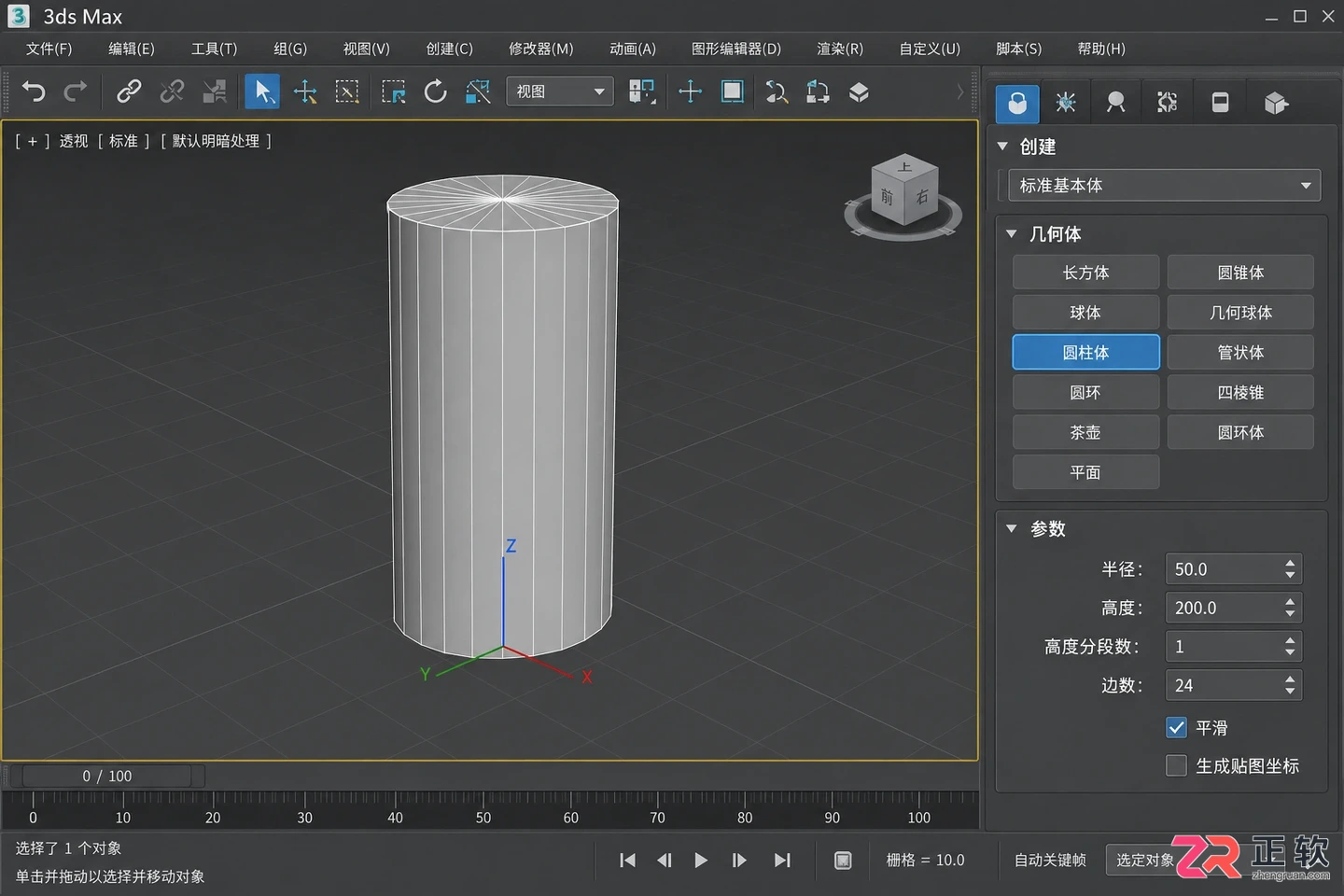

    产品建模很少从零开始绘制顶点,而是基于基本几何体进行变形。在命令面板的“创建”选项卡下,选择“几何体”,然后点击“圆柱体”。在透视视图中拖动鼠标定义底面半径,再次点击并拖动定义高度,最后点击完成创建。

    此时,观察右侧的“参数”卷展栏。这里可以精确输入半径、高度以及高度分段数。对于后续需要进行平滑处理或细节雕刻的模型,适当增加“高度分段”和“边数”是必要的,但初期不宜过高,以免增加操作负担。创建一个半径适中、高度符合比例的圆柱体,作为音箱的主体雏形。

    3dmax产品建模教程:简单建模思路与详细步骤图解

    关于【基础几何体创建】

    关于【转换为可编辑多边形】

    基础几何体提供的参数有限,要塑造具体的产品形态,需要将其转换为更灵活的对象类型。选中刚才创建的圆柱体,右键点击视口中的模型,在弹出的四元菜单中选择“转换为”->“转换为可编辑多边形”。或者,在命令面板的“修改”选项卡中,从修改器列表中选择“编辑多边形”。

    3dmax产品建模教程:简单建模思路与详细步骤图解

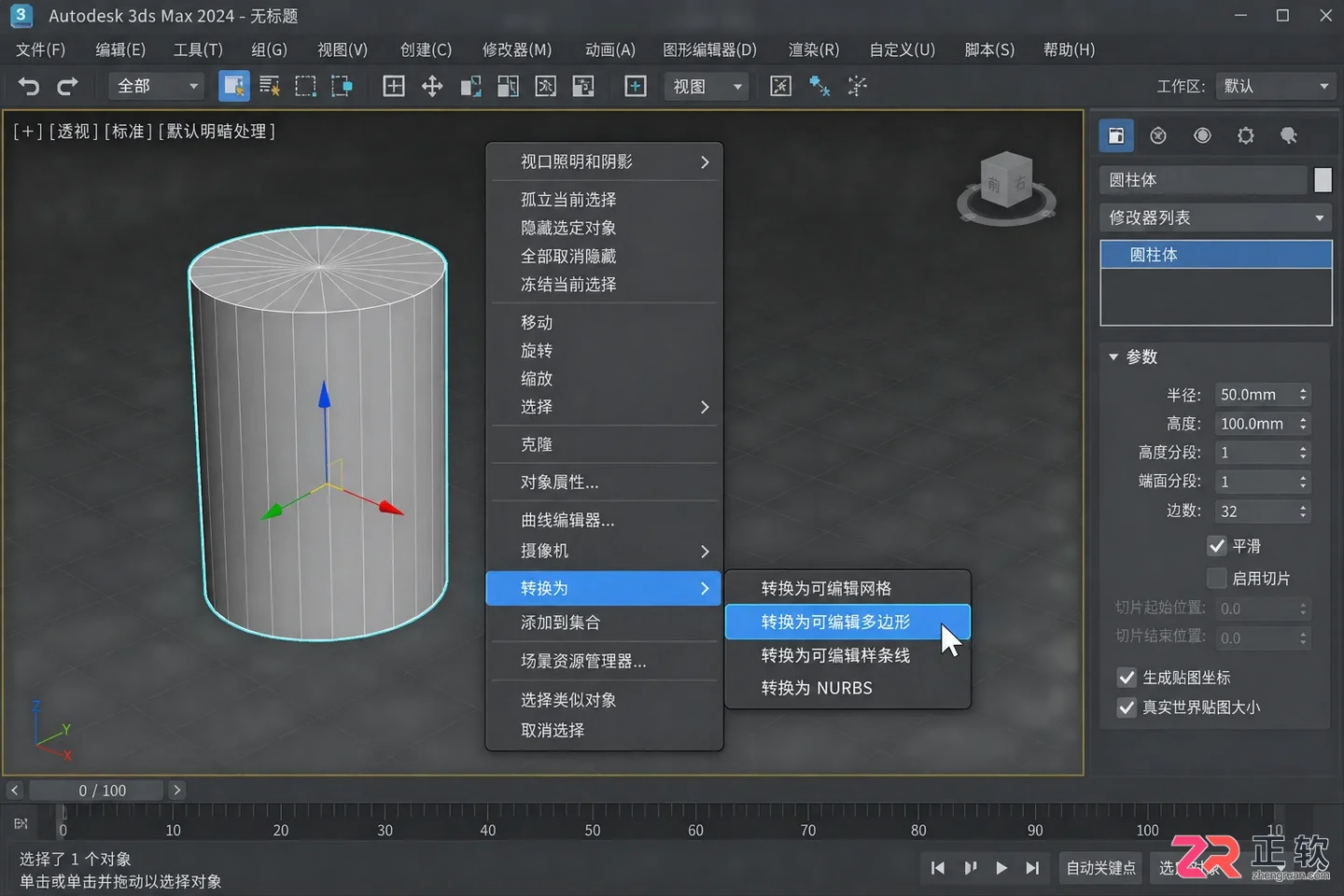

    右键菜单中选择“转换为可编辑多边形”的操作位置

    转换后,原来的参数卷展栏消失,取而代之的是“选择”、“软选择”、“编辑几何体”等新的卷展栏。此时,你可以按键盘上的数字键 1 到 5 快速切换顶点、边、边界、多边形和元素五个子层级。这是多边形建模的核心交互方式,绝大多数细节调整都在这些子层级下完成。

    关于【主体形态调整】

    智能音箱通常具有圆润的边缘和特定的比例。进入“边”层级(按快捷键 2),选中圆柱体顶部和底部的圆形边。使用“连接”命令在靠近边缘的位置添加新的循环边,然后使用“切角”命令对这些边进行处理。切角可以增加边的数量并使其向内收缩,从而在应用平滑修改器时形成圆角效果。

    接着,进入“多边形”层级(按快捷键 4),选中侧面的所有面。如果音箱中部有网状发声孔或材质区分,可以使用“插入”命令向内挤压出一圈新的面,再通过“挤出”命令调整其深度。这一步不需要追求完美,重点是确立大的形体块面和比例关系。随时切换到透视视图,按 F3 切换线框/实体显示,按 F4 显示边面,检查模型的拓扑结构是否均匀。

    关于【细节刻画与拓扑优化】

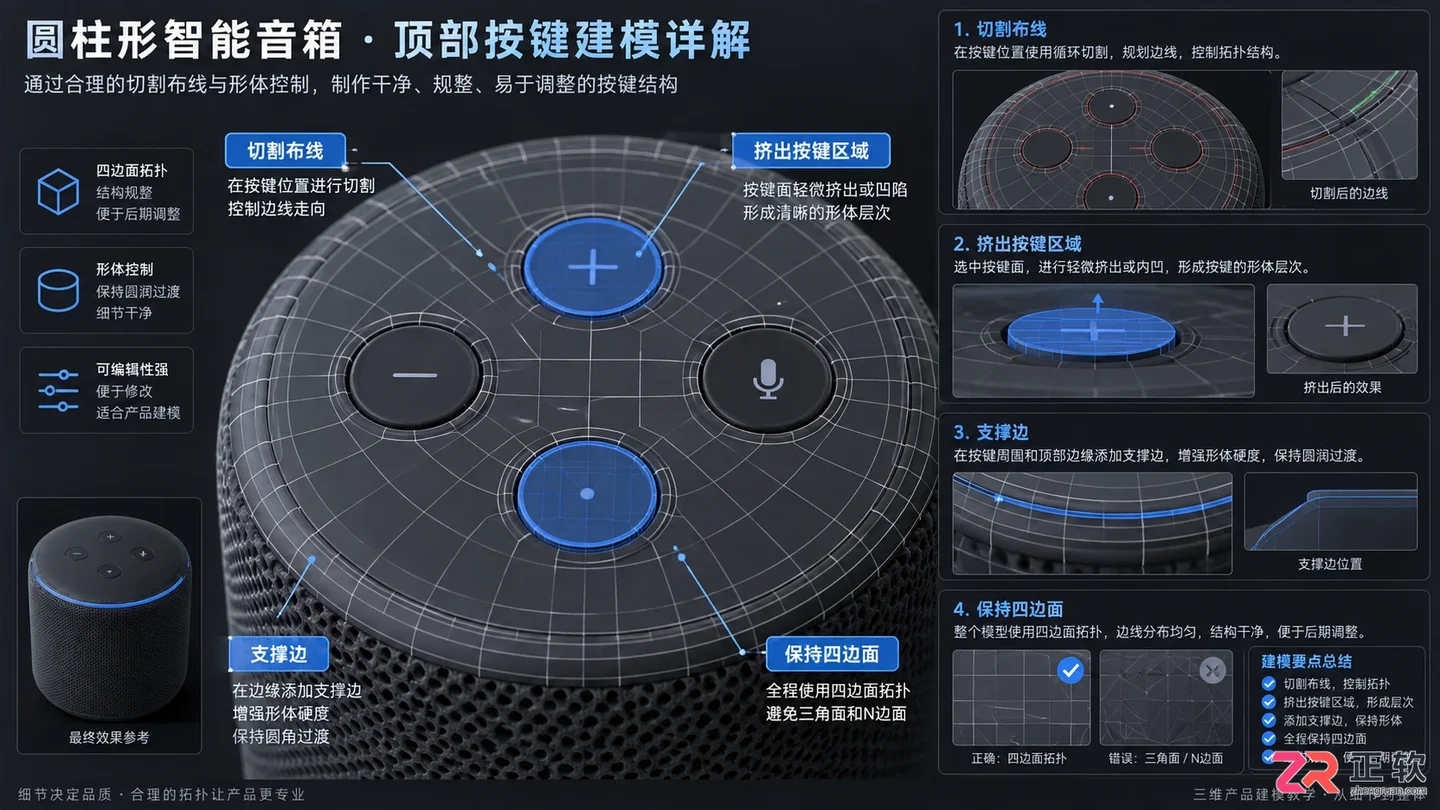

    产品的质感往往体现在细节上。例如音箱顶部的控制按键区域。在顶部多边形中心使用“切割”工具或“连接”命令划分出按键的区域。选中这些面,使用“倒角”或“挤出”命令制作出轻微的凹陷或凸起。注意保持布线的整洁,尽量避免出现三角面或五星点,特别是在需要平滑处理的区域。

    3dmax产品建模教程:简单建模思路与详细步骤图解

    使用切割和挤出工具制作顶部按键区域的布线细节

    为了获得更光滑的表面,可以在修改器列表中添加“涡轮平滑”或“网格平滑”修改器。将迭代次数设置为 2 或 3,观察模型表面的变化。如果发现某些部位变形异常,通常需要返回到“可编辑多边形”层级,调整支撑边的位置或增加额外的循环边来约束形状。这种“低模布线+高模平滑”的工作流是 3ds Max 产品建模的标准做法。

    关于【材质与预览】

    建模完成后,简单的材质分配有助于检查模型的结构和比例。按 M 键打开材质编辑器,选择一个标准材质或物理材质。将漫反射颜色调整为深灰色或金属色,调整高光光泽度。将材质拖拽到模型上,或在选中模型的情况下点击“将材质指定给选定对象”。

    3dmax产品建模教程:简单建模思路与详细步骤图解

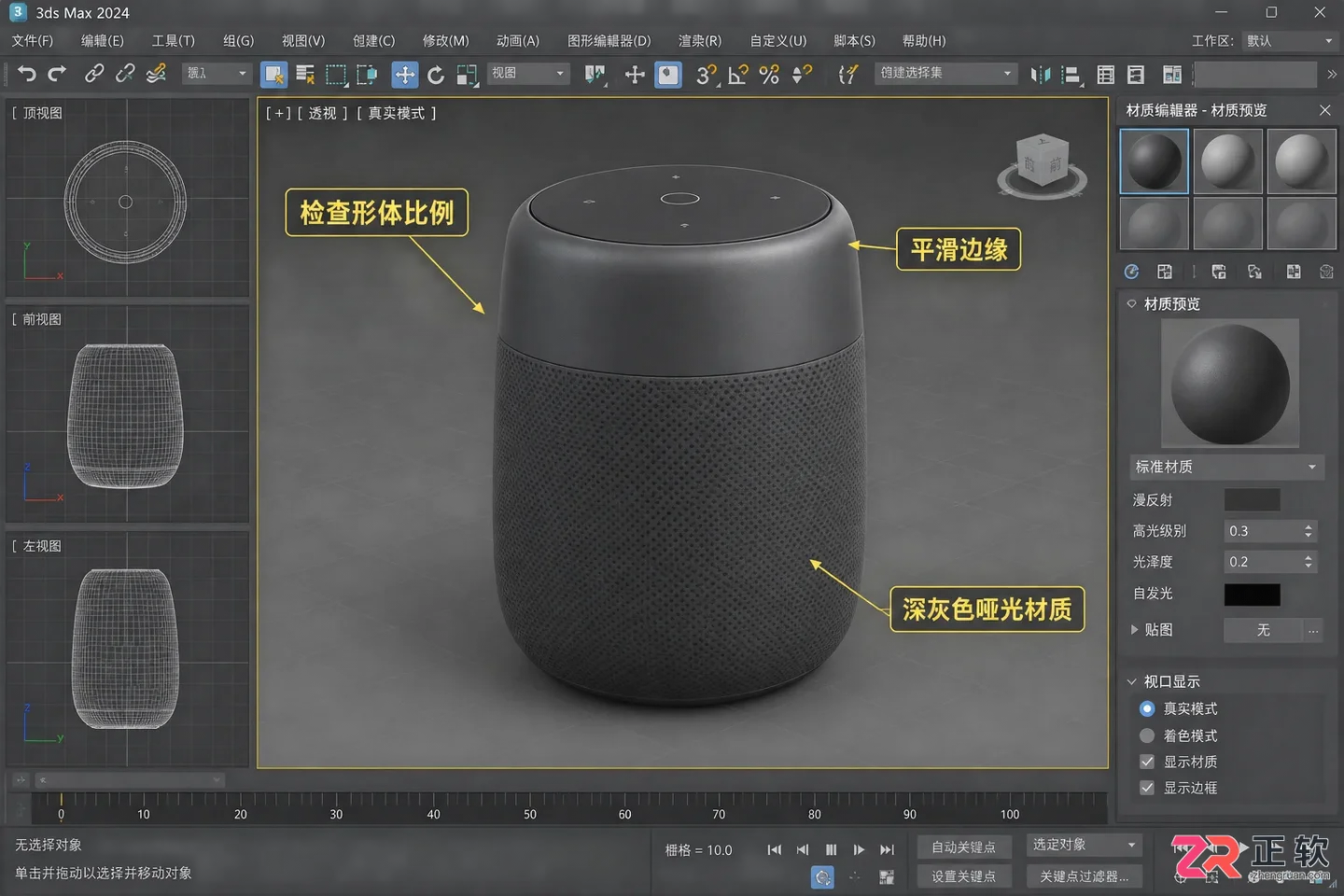

    应用深灰色哑光材质后的音箱模型视口预览效果

    在视口中启用“真实”模式或“着色”模式,可以看到基本的材质反馈。虽然最终渲染需要更复杂的光影设置,但在建模阶段,良好的材质预览能帮助发现模型表面的瑕疵,如不平滑的过渡或错误的法线方向。如果发现面片发黑,可能是法线反转,使用“翻转法线”功能即可修正。

    通过上述步骤,一个基本的智能音箱模型便已成型。这个过程展示了 3ds Max 产品建模的核心逻辑:从参数化几何体出发,通过多边形编辑细化形态,利用平滑修改器优化表面,最后辅以材质预览。掌握这一流程后,你可以将其应用到更多复杂的产品设计中,只需根据具体物体的特征调整布线和细节处理的方式。
