xmind怎么画流程图 节点连接步骤

在 Xmind 中绘制流程图，核心在于摆脱层级树的束缚，使用自由主题放置步骤，并用联系线表示流向。这种做法比传统的子主题分支更适合表现带有判断、回退或并行处理的业务逻辑。下面以 Windows 桌面版为例，制作一张“提交材料—检查—通过或补充”的示例图，让你直观看到从节点排布到连线完成的每一步变化。

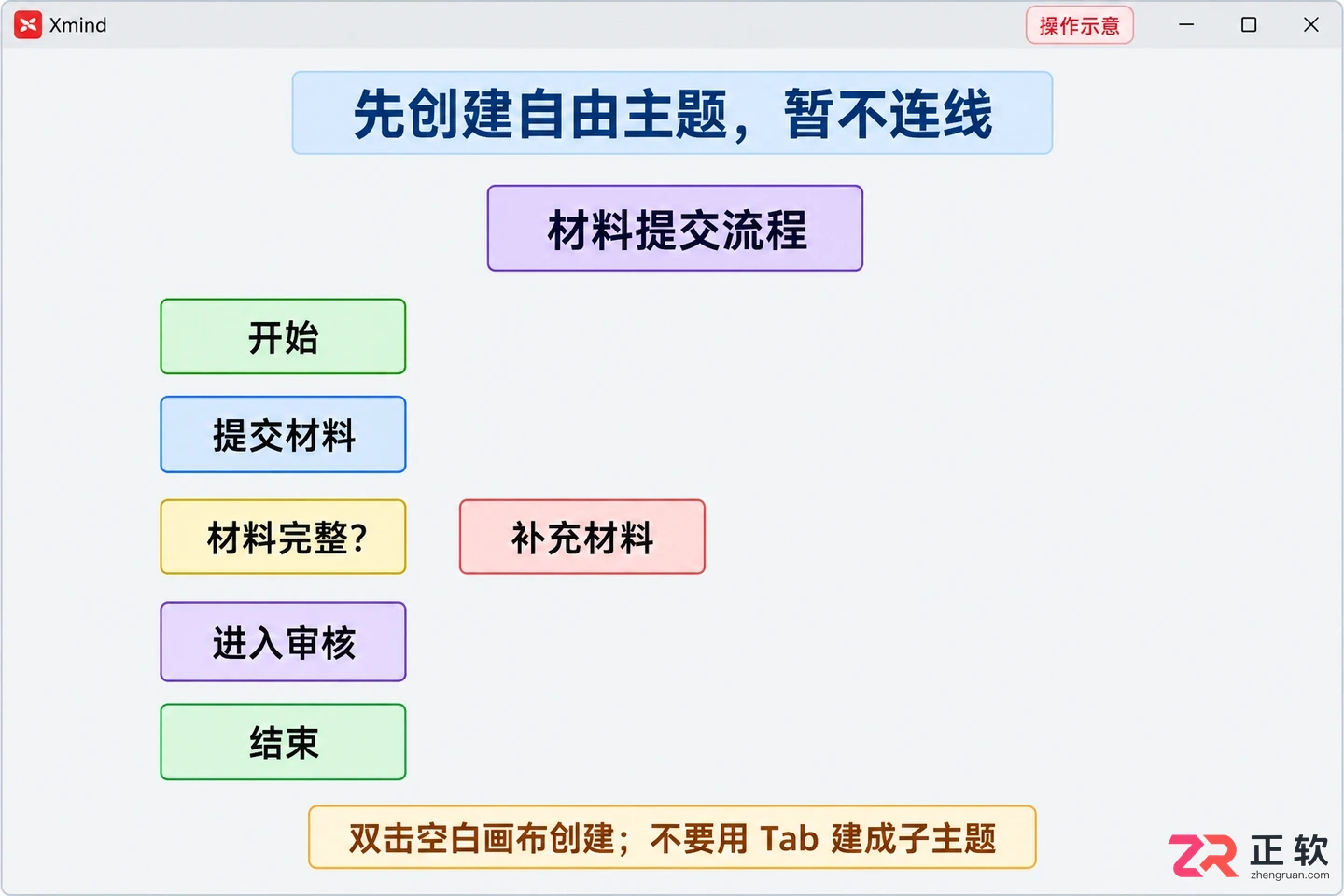

在空白画布双击创建独立自由主题，按逻辑位置初步摆放，未连线

1. 新建文件并安排流程节点

新建一份空白导图，将中心主题改为“材料提交流程”，将其放置在画布上方作为标题，不将其接入具体的业务流程线中。

在画布空白处双击鼠标，创建自由主题。依次输入“开始”“提交材料”“材料完整？”“进入审核”“补充材料”“结束”。注意，这些必须是独立的自由主题，不要使用 Tab 键将它们变成中心主题的子级，否则会得到层级分明的树状图，而非自由排布的流程图。

将“开始”“提交材料”“材料完整？”“进入审核”“结束”从上到下垂直排列成一列，“补充材料”放置在判断节点“材料完整？”的右侧。此时只负责摆放位置，暂不连线，避免边写步骤边补线导致视觉混乱。

2. 用形状区分步骤和判断

流程图的标准规范要求不同形状的节点代表不同含义。单击“材料完整？”节点，在右侧【格式】面板的【主题样式】中，将形状修改为菱形，代表判断环节。

接着，将“提交材料”“进入审核”“补充材料”设置为矩形，代表常规操作步骤；“开始”和“结束”则使用圆角矩形或椭圆形。不同版本的 Xmind 形状名称可能略有差异，目标是让判断节点与普通操作节点在视觉上清晰区分。

调整节点宽度，确保短句不被挤压成多行。先保证文字完整显示，再统一同类节点的大小和配色，无需为每个步骤单独设计颜色，保持界面整洁即可。

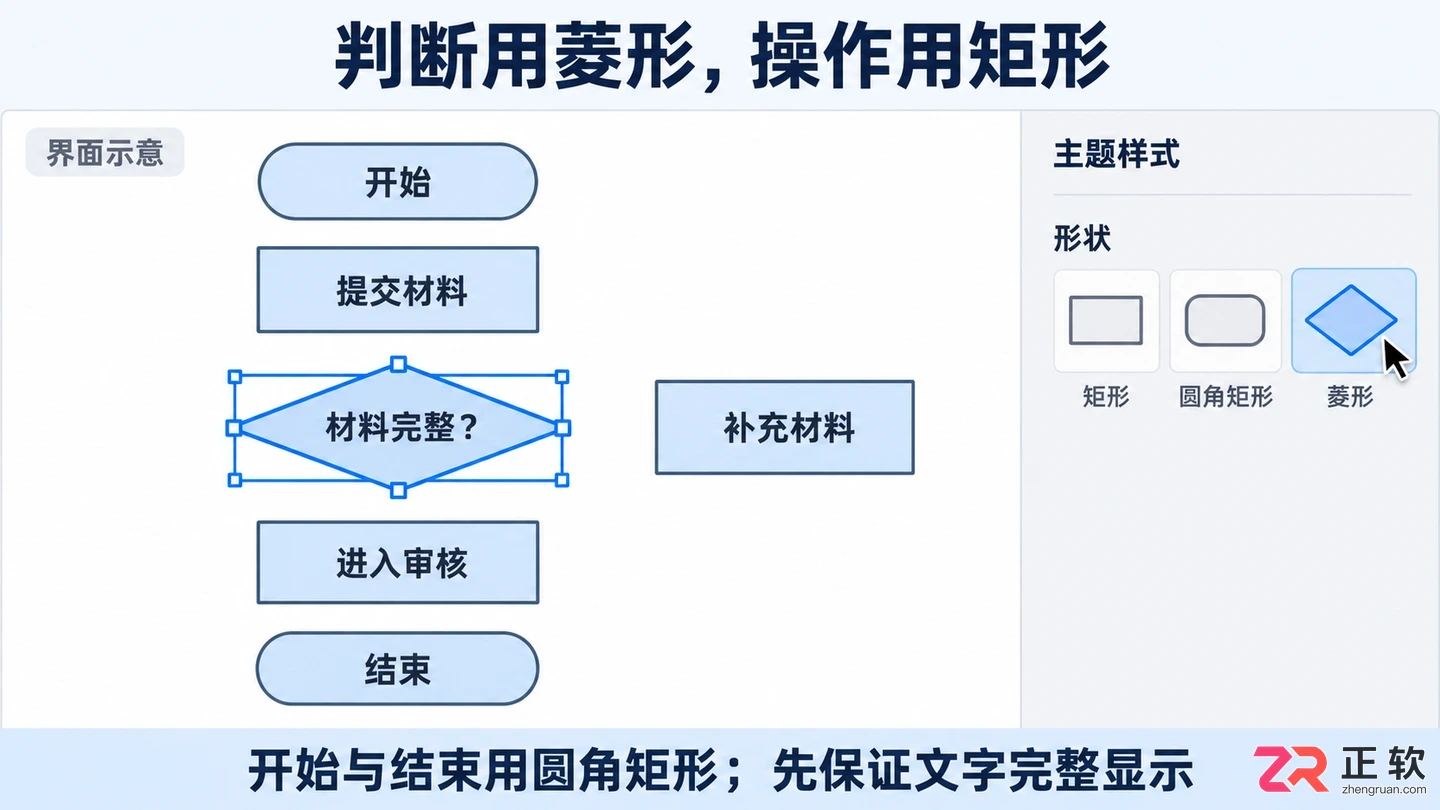

通过格式面板将判断节点设为菱形，操作步骤设为矩形

3. 用联系线连接相邻节点

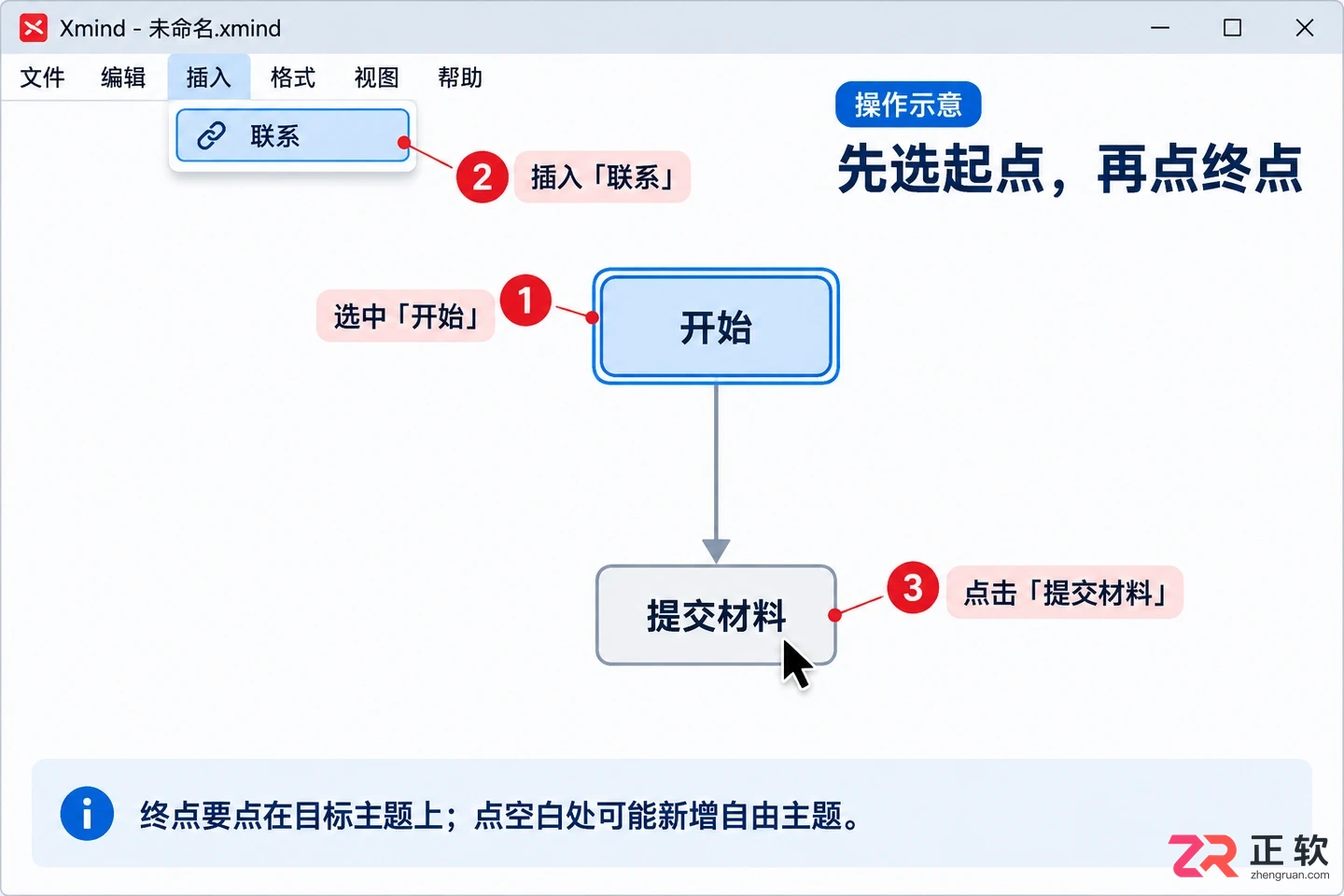

选中“开始”节点，点击工具栏中的【联系】按钮（或在【插入】菜单中选择【联系】），然后单击目标节点“提交材料”。两者之间会出现一条默认样式的联系线。在 Windows 环境下，也可以选中起点后按下快捷键 Ctrl+Shift+R，再点击终点节点来快速创建。

沿用此方法，依次连接“提交材料”到“材料完整？”、“材料完整？”到“进入审核”、“进入审核”到“结束”。每次操作前，务必确认当前选中的是起点节点，再点击真正的终点。

特别注意：指定终点时不要误点在空白画布上。如果在空白处点击，Xmind 会创建一个新的自由主题，这会导致图中多出无用节点，而非连接失败。

3. 用联系线连接相邻节点

4. 设置箭头并补齐判断分支

单击刚建立的联系线，在右侧【格式】面板中调整线条样式和箭头方向。通常设置起点端无箭头、终点端带箭头。逐条检查箭头指向，确保它们正确指示下一步骤，不能仅凭创建时的点击顺序就忽略方向验证。

接下来处理判断分支。选中“材料完整？”到“进入审核”的联系线，双击线条输入文字“是”。随后，从“材料完整？”连接到右侧的“补充材料”，在线条上标注“否”。最后，从“补充材料”连接回“提交材料”，形成补齐材料后重新检查的回路。

这样，判断节点拥有两个明确出口：材料完整时进入审核，不完整时转入补充流程。切勿将“是”“否”写成孤立的文本框，必须依附于联系线，以便读者明确路径归属。

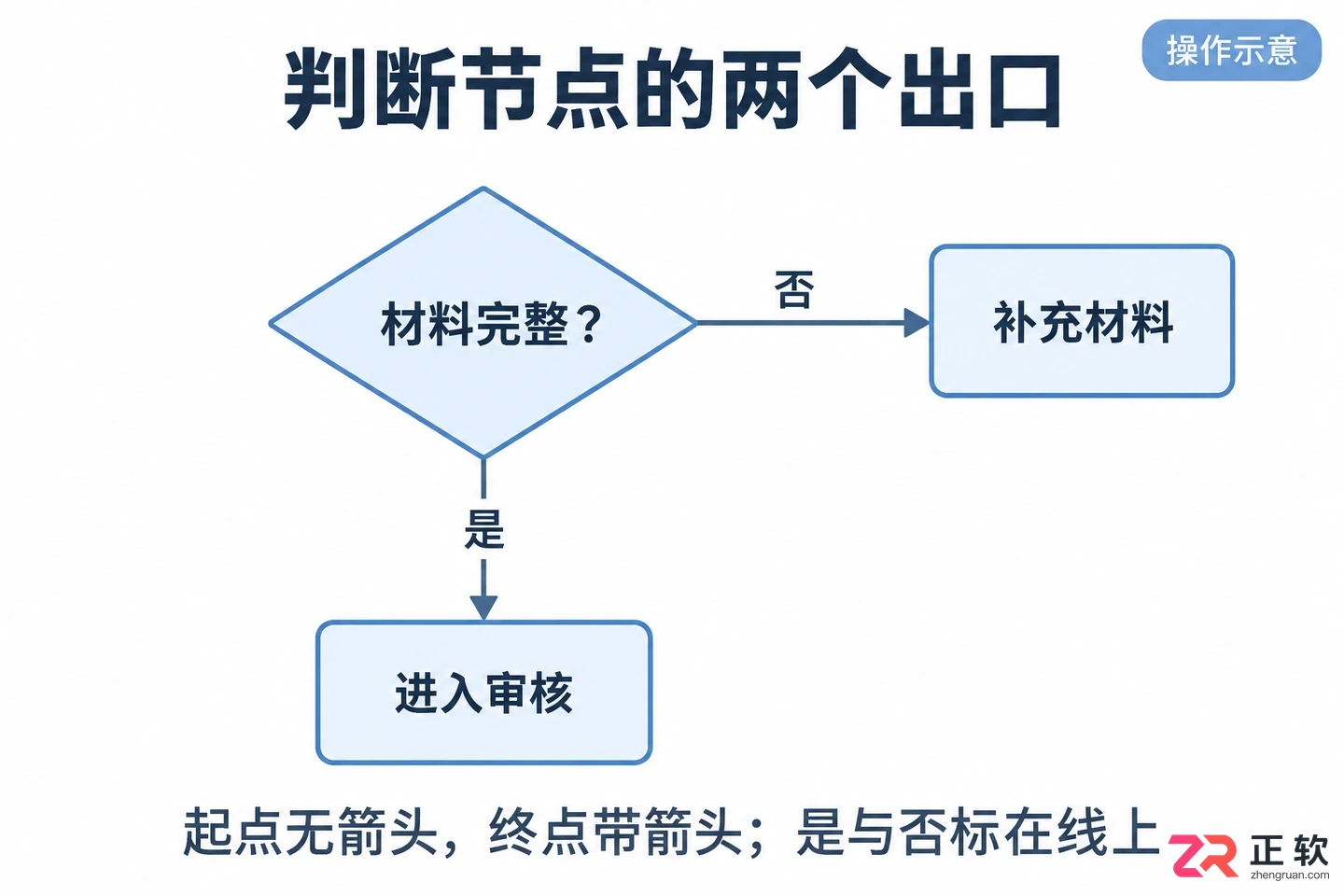

设置联系线箭头方向，并在判断分支线上标注“是”与“否”

5. 整理联系线走向

初始生成的联系线可能穿过其他节点或遮挡文字。选中从“补充材料”回退到“提交材料”的联系线，拖动线上的控制点（小圆点），将线条弯曲绕到主流程外侧，避免与“材料完整？”节点重叠。

区分端点与控制点的作用：拖动端点可以改变联系线依附的主题位置，而拖动控制点仅改变线条的弯曲形状。若需更换连接对象，直接拖动端点到新节点；若只需调整美观度，调整控制点即可。

选中多余的错误连线按 Delete 键删除，操作前请确认选中的是线条而非整个节点。最后，微调主流程节点的垂直间距，确保“是”“否”标签和箭头清晰可见。规整的标准是路径易于追踪，而非强制所有连线等长。

6. 沿两条路径检查并保存

完成绘图后，进行逻辑验证。从“开始”顺箭头阅读：提交材料 -> 检查完整性 -> 完整则审核 -> 结束。再阅读另一条路径：不完整 -> 补充材料 -> 返回提交 -> 再次检查。确认没有遗漏出口、反向箭头错误或断开的回路。

尝试轻微移动“补充材料”节点，观察联系线是否依然牢固连接在该主题上；修改任意节点文字，确认其仍为可编辑状态，而非已转换为图片。

将文件保存为 .xmind 格式，以便后续随时修改节点、箭头和条件说明。若需分享静态预览，再通过【文件】>【导出】功能输出为图片或 PDF。静态文件仅用于阅读，不可替代保留可编辑属性的源文件。

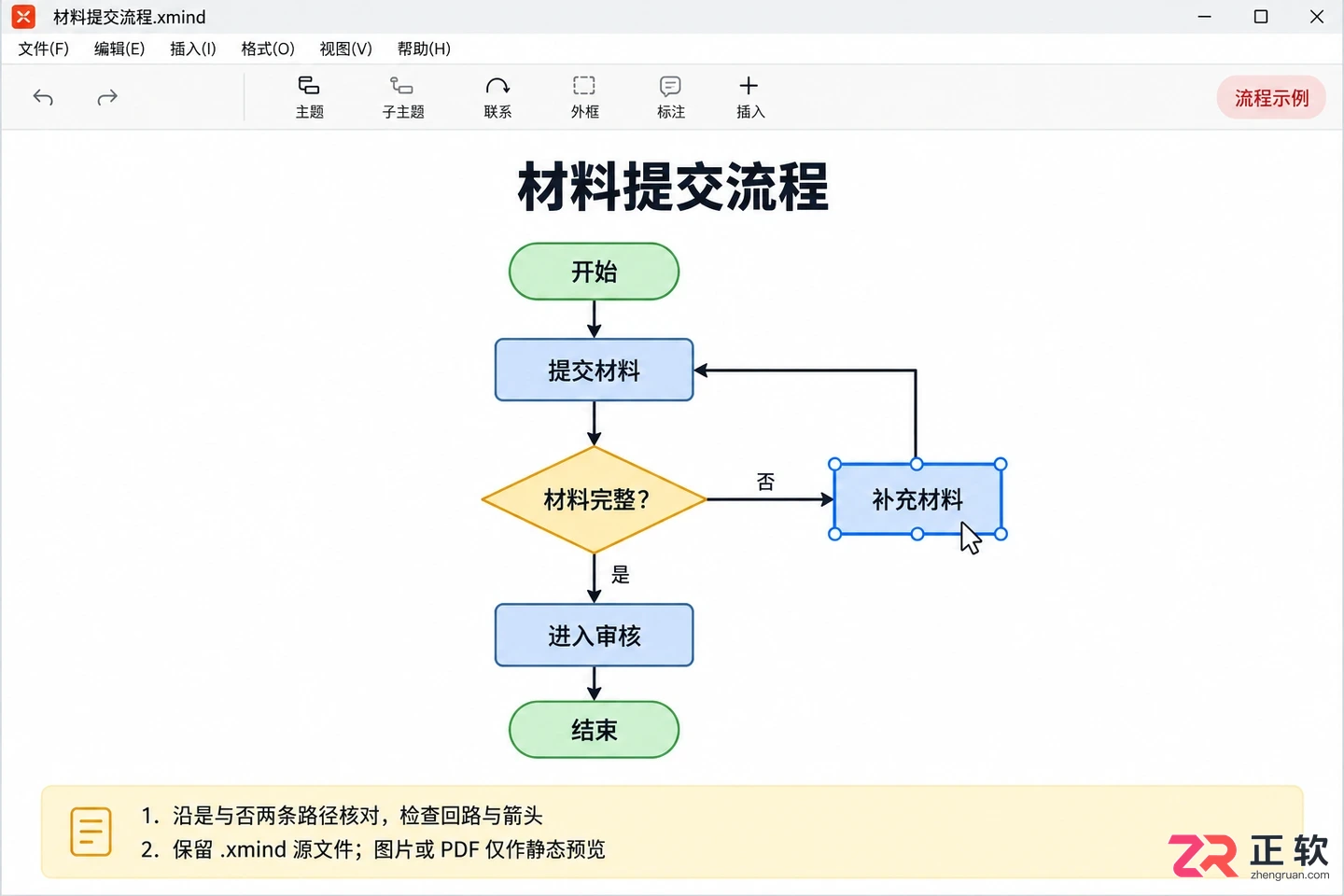

逻辑验证无误的流程图，节点可编辑，连线牢固
