cordraw2019度量工具使用教学视频。

小编今天给大家带来正软商城中的cordraw度量工具使用说明。

度量工具位于文本工具的下方，在实际中多用于创建技术表图，建筑施工图等。可以方便快捷的测量出对象的距离，以及倾斜角度等，度量工具相对来索使用的频率比较少。

我们找到度量工具如下图所示

我们可以看到有平行度量水平或垂直度量，角度量，线段度量以及三点标柱。

我们依此讲解，第一个是平行工具，它可以在任意一个方向上进行度量

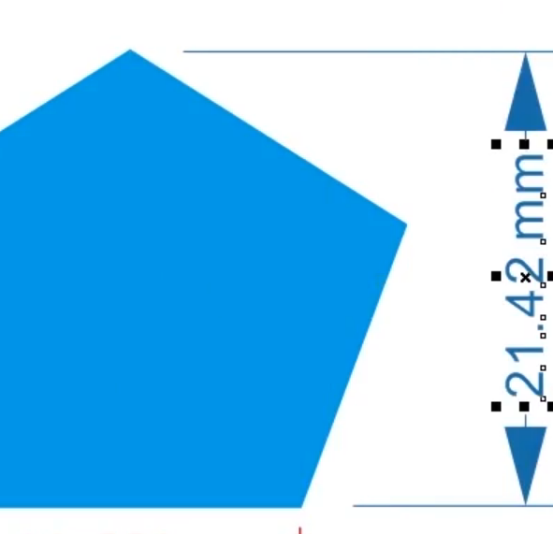

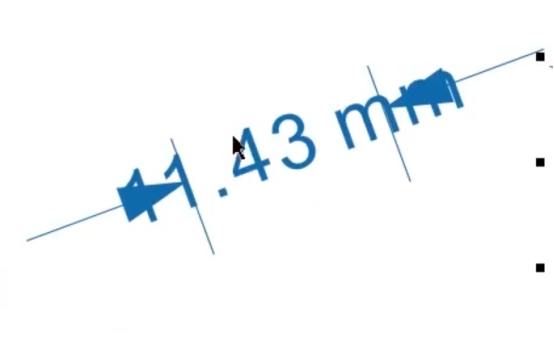

鼠标点击某一节点作为起始点，出现了一条直线，然后在另一个点单击即可建立一条尺度线，并显示度量的尺寸数据，全选的时候是对尺度线进行设置，单独选中文本的时候是对文本进行设置，按住shift可以绘制水平或垂直的尺度线。

在属性栏中可以设置计量方法

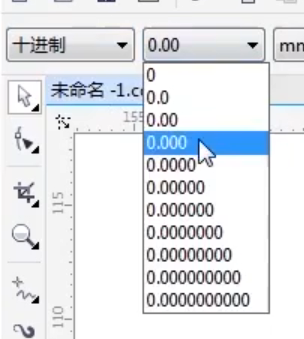

小数点可以精确到小数点数十位，当单位发生变化的时候数值也相应地发生变化

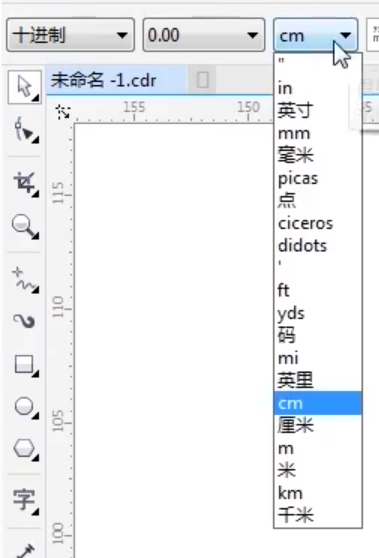

也可以设置计量单位

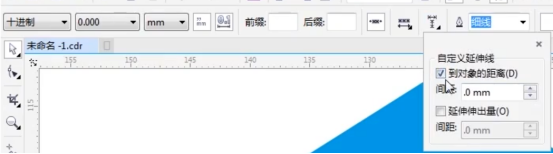

如果你想延伸垂直线也就是图中左右的这两条垂直线，当然也可以直接拖动文本来设置。

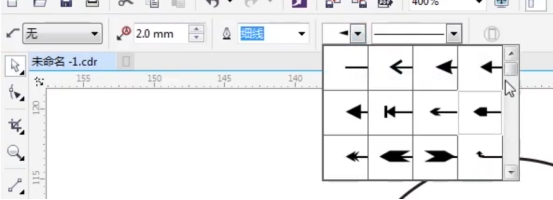

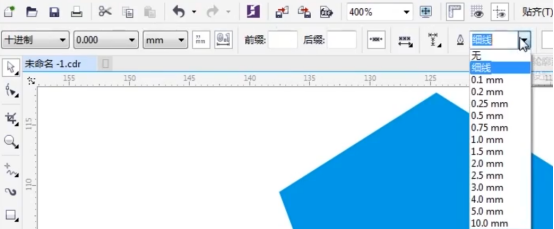

我们还可以设置路线的粗细和样式

当单位发生变化，数值也会发生相应的单位

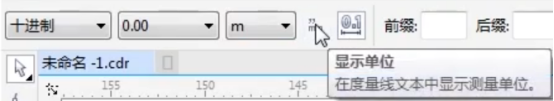

还可以对单位可以设置显示或隐藏单位

显示前导零，也就是当数值小于一的时候，可以显示或影藏小数点的这个0

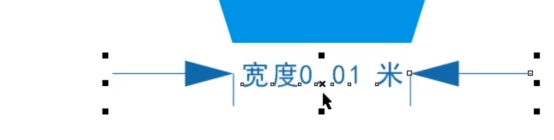

这里可以根据需要设置前缀和后缀

输入后按住回车键就可以显示了

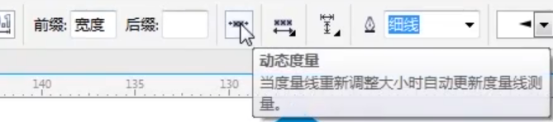

动态度量，点开它，当我们重新调整对象的时候可以自动更新尺寸

当我们重新调整对象的时候可以自动更新尺寸

如果关掉调整对象则不会更新尺寸，同时可以任意更改文本内容，因为有的时候我们无法绘制很大的图，这个方法在我们做是示意图的时候是很方便的

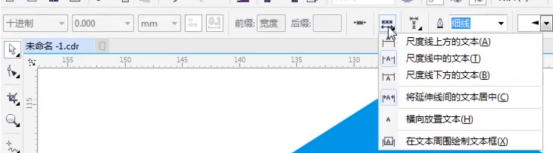

当我们设置文本在尺度线上的位置

我们接下来来看一下水平和垂直度量，这个工具只能进行水平和垂直方向上的度量

其它的设定都是和前面的是一样的

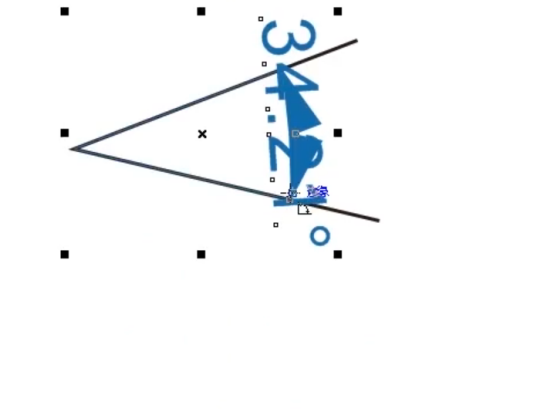

我们接下来来看一下教的度量，先选中一个角点，然后沿起始线拖动鼠标，在起始线上某一点松开鼠标，移动到终止线上，在终止线上某一点双击鼠标，角度就计算出来了

然后我们的度量单位也换成的角度的度量单位了

其余的和前面的是一样的

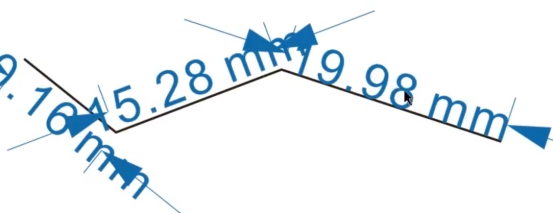

下面一个是线段度量，我们线画出线段，然后直接到某个节点上，拖出尺度就可以了

也可以对椭圆和园进行度量，其余的和上面都是一样的没有什么太多的区别。

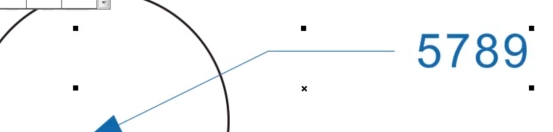

下一个是三点度量工具，所谓的三点就是起始点，转折点和终点，终点的傍边可以输入文字

有时候我们需要对某一部分进行标柱说明，而说明的文字比较多的时候就可以用到这个工具

同样可以设置标柱的样式。

好啦，今天小编给大家带来的coreraw度量工具就将完了，希望可以给大家带来帮助，想要了解更多正版软件教学视频请关注正软商城。
