3ds Max角色动画基础：Biped骨骼绑定与行走循环制作

本教程将演示如何为一个标准的人形网格模型添加Biped骨骼，并制作一段可循环播放的行走动画。这种方法的优势在于利用3ds Max内置的Character Studio系统，无需手动逐帧调整腿部轨迹，即可快速生成符合物理规律的起步动作，为后续精细调整打下基础。

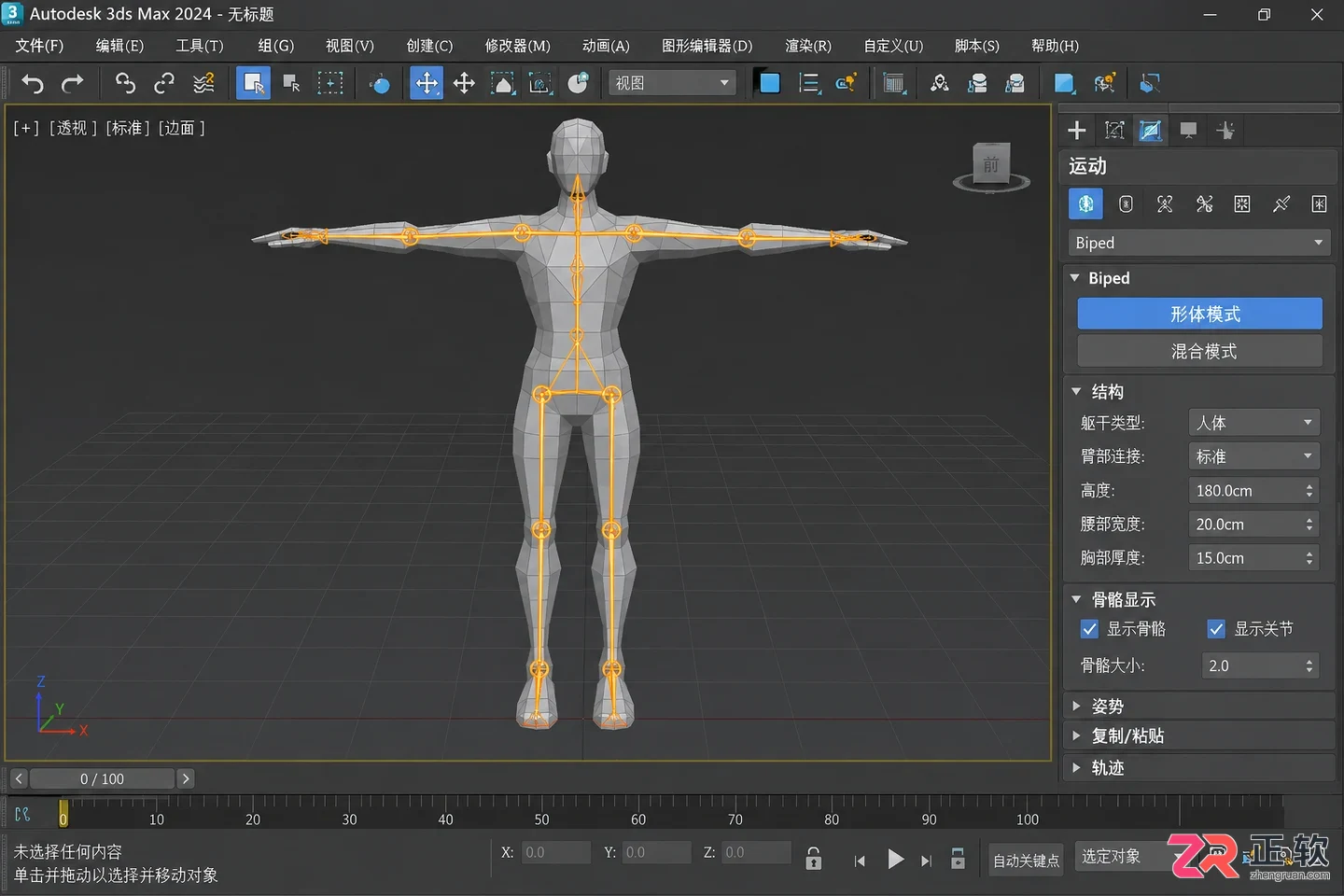

Biped骨骼与角色网格初步对齐示意图

在开始之前，请确保场景单位设置统一，且角色模型处于T-Pose或A-Pose，脚底位于同一水平面上。Biped是3ds Max中专为人形角色设计的骨骼系统，其核心优势在于预设了人体关节限制和重心控制逻辑。

1. 创建角色网格和 Biped 骨骼

首先导入或打开你的人形网格模型。为了便于观察，建议将模型放置在网格平面上，并确保其正面朝向视图前方。

1. 进入右侧命令面板的【Create】（创建）选项卡，点击【Systems】（系统）图标。
2. 选择【Biped】按钮，在视口中从角色脚底位置向上拖动鼠标，生成一个默认的Biped骨骼框架。
3. 保持Biped根对象（通常是一个类似冰球的物体）被选中，切换到【Motion】（运动）面板。
4. 展开【Biped】卷展栏，点击【Figure Mode】（形体模式）按钮。此时骨骼变为橙色，表示可以调整结构参数而不影响已有的动画关键帧。

在【Structure】（结构）卷展栏中，调整【Height】（高度）、【Spine Links】（脊椎链接数）等参数，使骨骼的关节点（如膝盖、肘部、肩部）与网格模型的对应部位大致对齐。注意，Biped的质心（COM）位于骨盆区域，这是控制角色整体平衡的关键。

调整完毕后，再次点击【Figure Mode】退出该模式。切记，所有动画制作必须在非形体模式下进行，否则会导致骨骼比例错误。

2. 把网格绑定到 Biped

绑定是将网格顶点关联到骨骼的过程。根据项目需求和个人习惯，可以选择【Physique】（传统Character Studio配套）或【Skin】（通用蒙皮）修改器。此处以广泛使用的【Skin】为例，操作逻辑相似。

1. 选中角色网格模型，进入【Modify】（修改）面板。
2. 在修改器列表中选择【Skin】。如果列表中没有，可能需要先在首选项中启用或搜索。
3. 在【Parameters】卷展栏中，点击【Add】（添加）按钮，在弹出的对话框中选择Biped的所有骨骼（通常选择Biped的根对象即可自动包含子层级，或手动框选所有骨骼）。
4. 点击【Edit Envelopes】（编辑封套）或直接进入【Weight Tool】（权重工具）。

初步绑定后，需要检查关键部位的变形情况。旋转Biped的大腿或手臂骨骼，观察网格是否跟随移动。重点关注肩部和髋部，这些区域容易出现拉扯。使用【Weight Tool】中的画笔工具，平滑关节处的权重过渡。特别要检查脚底和膝盖，权重分配不当会在行走时导致脚掌穿透地面或膝盖反向弯曲。

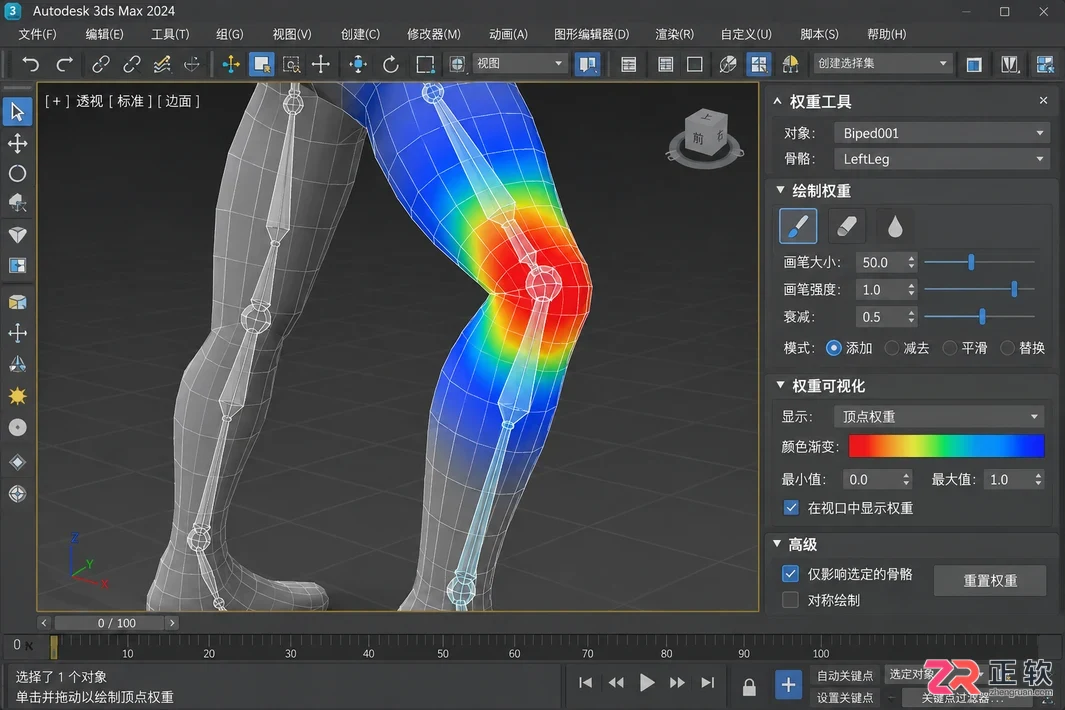

使用Skin修改器调整膝盖部位权重

完成局部测试后，将骨骼复位到初始姿态。确保网格在静止状态下没有明显的扭曲或穿插。

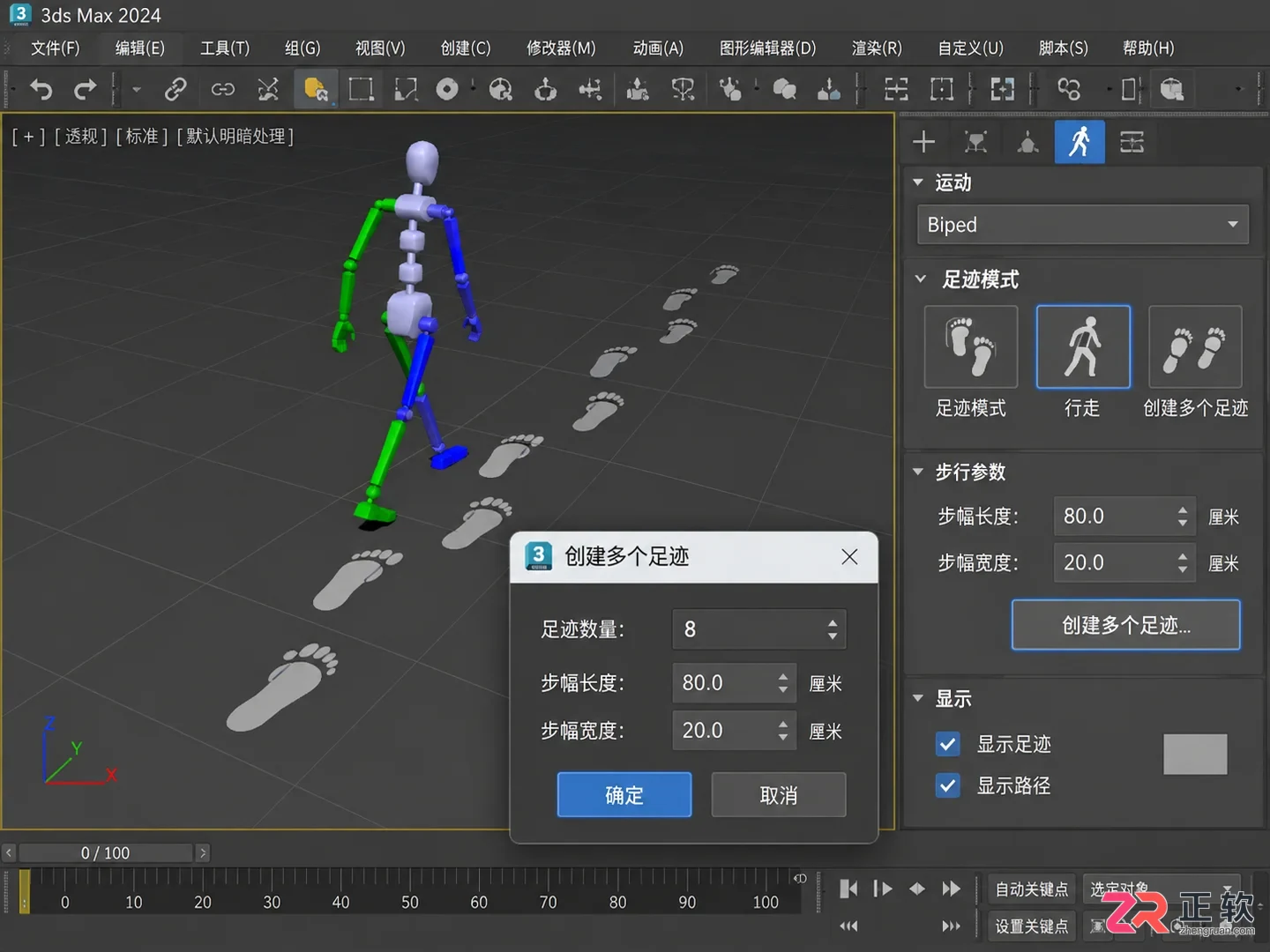

3. 在 Footstep 模式生成行走脚步

接下来利用Biped的足迹功能自动生成行走轨迹。

1. 选中Biped的根对象，在【Motion】面板的【Biped】卷展栏中，找到【Footstep Mode】（足迹模式）并点击激活。
2. 在下方出现的【Footstep Creation】（足迹创建）卷展栏中，确认模式为【Walk】（行走）。
3. 点击【Create Multiple Footsteps】（创建多个足迹）。
4. 在弹出的对话框中，设置【Number of Footsteps】（足迹数量），例如设置为8-10个以形成一个完整的循环周期。调整【Stride Length】（步幅长度）和【Stride Width】（步幅宽度），使其与角色身高比例协调。

点击确定后，视口中会出现左右交替排列的脚印图标。这些脚印目前处于非激活状态（灰色或线框显示），仅作为路径规划参考。你可以使用移动和旋转工具调整脚印的位置和方向，确保它们落在平坦的地面上，且左右脚间距自然。

3. 在 Footstep 模式生成行走脚步

4. 激活脚步并检查循环

足迹规划好后，需要将其转化为实际的骨骼动画。

1. 在【Footstep Operations】（足迹操作）卷展栏中，点击【Create Keys for Inactive Footsteps】（为非活动足迹创建关键点）。
2. 3ds Max会自动计算并生成腿部、脚部、骨盆以及上半身的摆动关键帧。
3. 点击时间轴下方的播放按钮，预览动画。

观察以下几个关键点：

• 脚掌接触：当脚印变为实心时，脚掌应紧贴地面，无明显滑动。
• 重心移动：身体重心应在两脚之间平稳过渡，支撑腿伸直时骨盆略微抬高。
• 膝盖方向：膝盖弯曲方向应与脚尖一致，避免反折。

如果发现步幅过大导致滑步，可以回到足迹模式，缩小脚印间距，然后重新点击【Create Keys...】覆盖原有动画。注意，这一步会重置相关关键帧，因此建议在绑定稳固后再进行此操作。

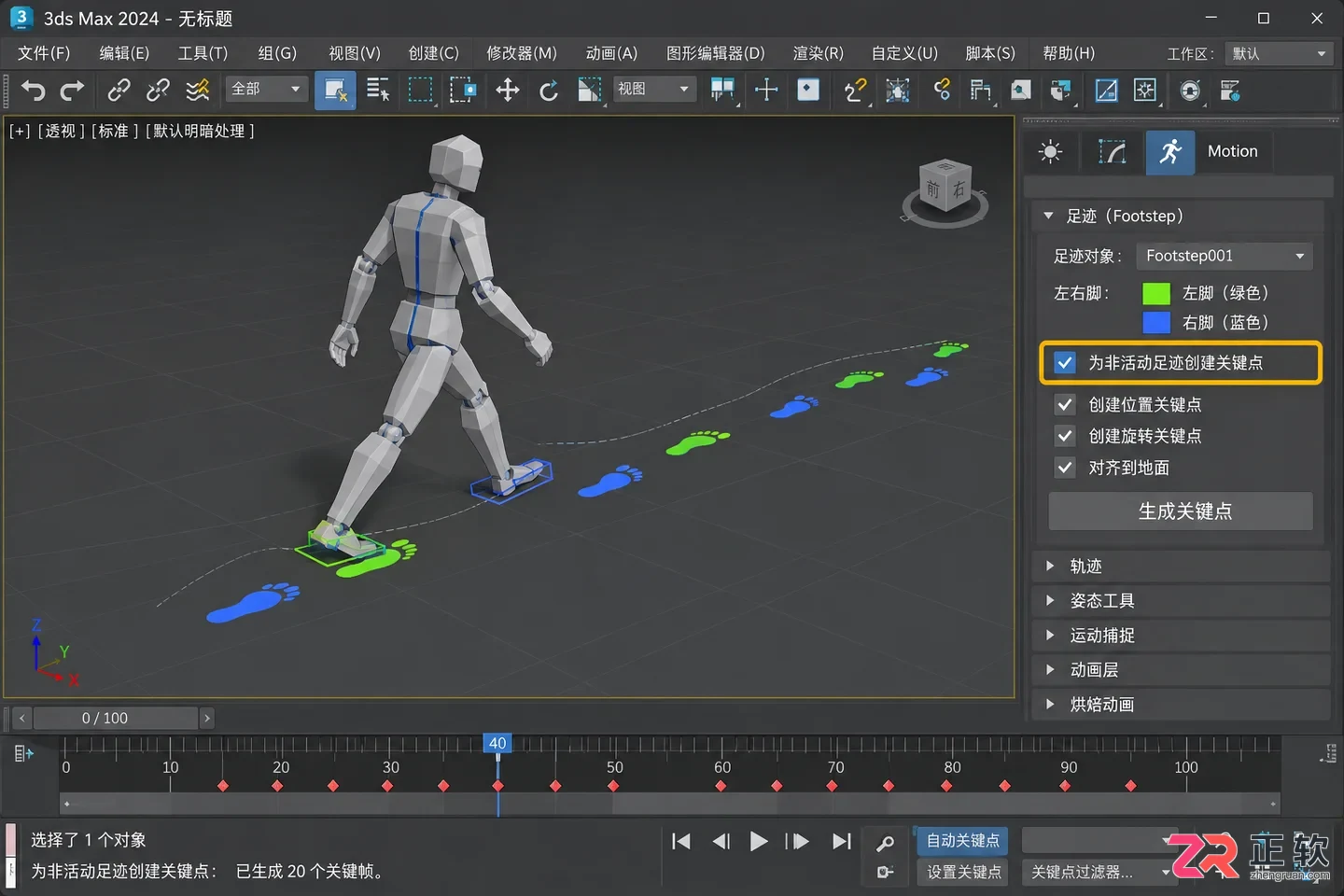

Footstep模式下的足迹规划与关键帧生成

5. 把行走循环接到循环播放

为了制作无缝循环，需要确保动画首尾姿态一致。

1. 观察时间轴，找到一个完整的步态周期（例如从左脚落地到下一次左脚落地）。
2. 删除周期之外的多余足迹和关键帧。
3. 在【Track View】（轨迹视图）或时间轴上，复制第一帧的关键帧数据粘贴到最后一帧之后，或者使用【Curve Editor】（曲线编辑器）调整切线，使起始和结束的速度与位置平滑衔接。

如果需要角色原地行走，需确保足迹生成的位移被抵消，或者在生成足迹时选择原地模式（部分版本支持）。更常见的做法是让角色沿直线前进，然后在后期渲染或游戏引擎中处理根运动（Root Motion）。

6. 解决常见滑步和穿模

即使使用了自动生成，仍可能遇到以下问题：

• 脚掌滑动：通常是因为步幅长度与动画时长不匹配。尝试减少【Stride Length】或增加【Keyframe Info】中的步态周期时间。检查场景单位是否与角色尺寸匹配，单位错误会导致默认步幅异常巨大。
• 膝盖反折：如果骨骼方向正确但网格反折，说明Skin权重中膝盖前后侧的权重分配错误。返回Skin修改器，使用权重绘制工具修正膝盖周围的顶点权重。
• 动作机械感：自动生成的行走往往过于对称。可以在【Motion】面板中微调【Twist Links】（扭转链接）或手动为骨盆、脊柱添加少量的旋转关键帧，打破完全对称的节奏，增加自然感。

调整后的自然行走循环效果

最终，你的角色应该能够沿着足迹路径稳定行走，脚部无滑动，网格变形自然。保存文件时，建议保留一份未绑定动画的备份，以便后续调整骨骼比例或更换网格模型。
