Excel绘制彩色可变化心形图案的操作方法

1、首先需要心形的函数和参数化方程。

2、点击菜单栏最左上角的win图标，选择右下角的【Excel选项】。

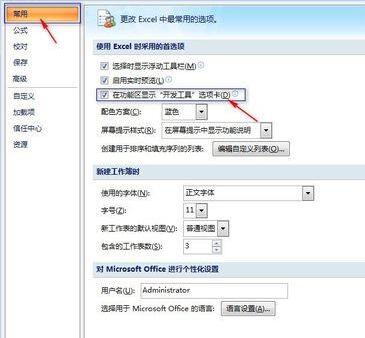

3、在弹出的【Excel选项】属性框中，选择【常用】，在【使用Excel时采用的首选项模块下，选择在【在功能区显示开发工具选项卡】复选框打钩，按确定。

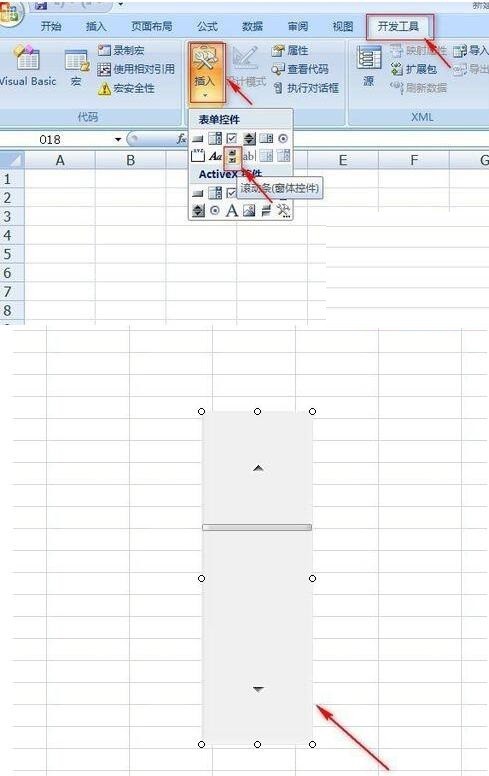

4、单击菜单栏中【开发工具】选项卡，在【控件】组中单击【插入】，再单击【表单控制】下的【滚动条】。这是屏幕上会出现一个十字标记，移动鼠标把十字标记放到合适的地方，单击鼠标左键，就会出现滚动条。

5、现在开始设置数据。把θ的所在区间平均分为200份，然后计算(nθ)/2，通过【滚动条】，控制【n】的变化，再通过参数方程分别计算x、y的值，最后通过【散点图】作出相应图形。下面的步骤就有些复杂了，请仔细查阅。

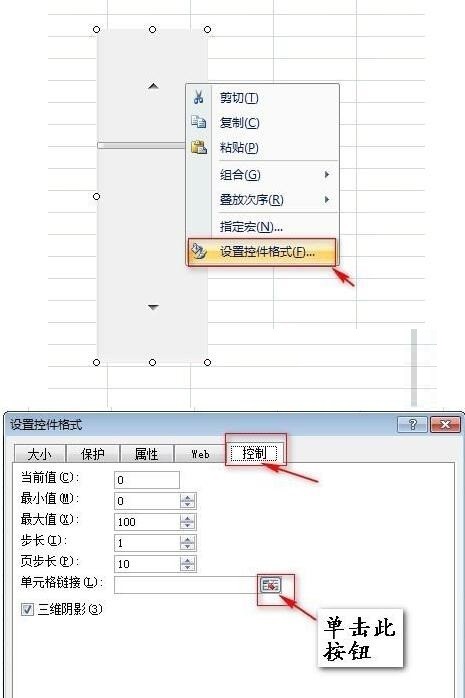

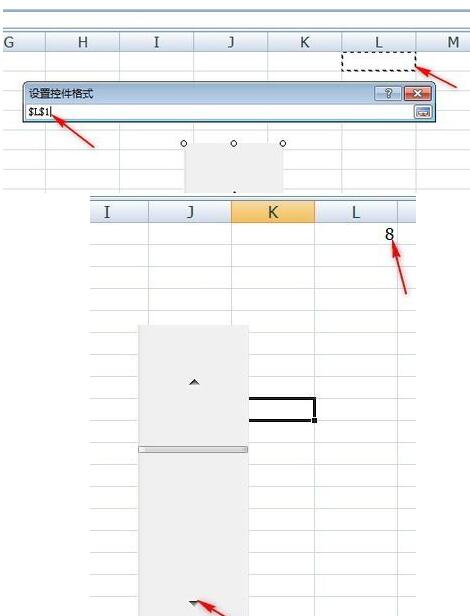

6、选中【滚动条】， 点击鼠标右键，在弹出的菜单中选择【设置控件格式】。然后在设置控件格式属性框中点击【控制】，单击【单元格链接】右侧的按钮，选择【L1】单元格，按回车键返回，然后点击【确定】。当我们点击【滚动条】的箭头是，就看到【L1】单元格的数字发生变化了。

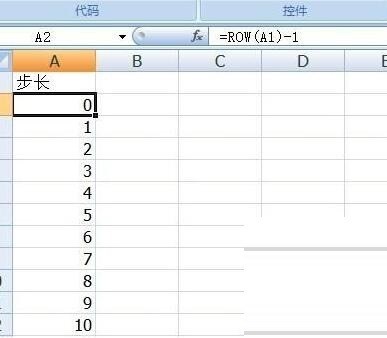

7、在【A1】单元格输入【步长】，在【A2】单元格输入公式【=ROW(A1)-1】，选中【A2】单元格，当指针变成黑色十字时，往下拖至【A202】。

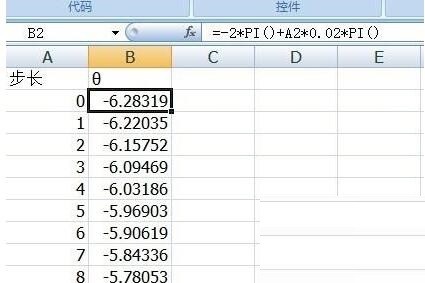

8、在【B1】单元格输入【θ】，【B2】单元格输入【=-2*PI()+A2*0.02*PI()】，选中【B2】单元格，当指针变成黑色十字时，往下拖至【B202】。

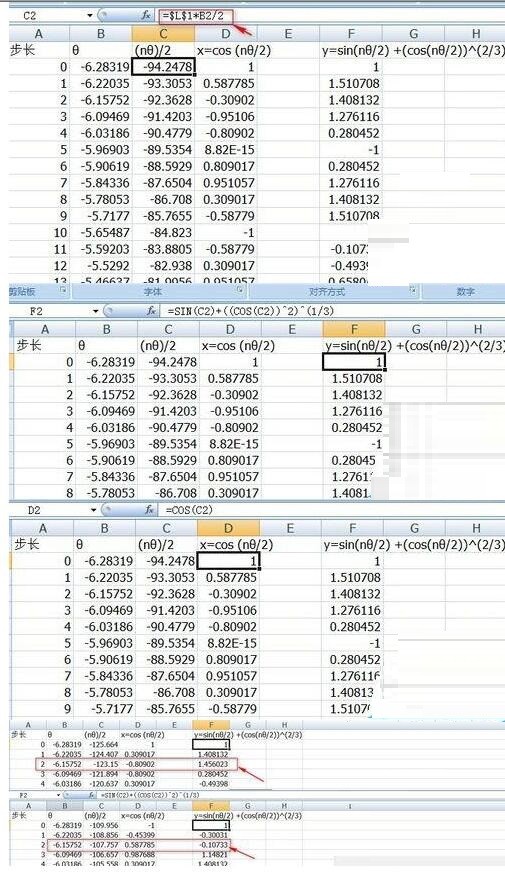

9、在【C1【单元格输入】(nθ)/2【，】C2【单元格输入】=$K$1*B2/2【，选中【C2】单元格，当指针变成黑色十字时，往下拖至【C202】。

在】D1【单元格输入】x=cos (nθ/2)【，】D2【单元格输入】=COS(C2)【，选中【D2】单元格，当指针变成黑色十字时，往下拖至【D202】。

在】F1【单元格输入】y=sin(nθ/2) +(cos(nθ/2))^(2/3)【，】F2【单元格输入】=SIN(C2)+((COS(C2))^2)^(1/3)【，选中【F2】单元格，当指针变成黑色十字时，往下拖至【F202】。

此时，我们再点击】滚动条【的箭头，会发现】C、D、F【列的数据会随着】n【值的变化而发生变化。

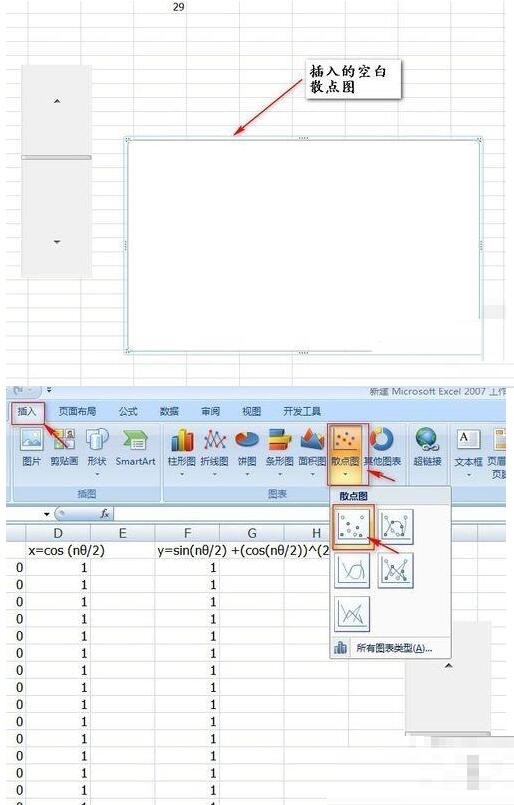

10、选中空白单元格，单击菜单栏中的】插入【，在图表区域，点击】散点图【,选择】仅带数据标记的散点图【，得到空白的散点图。

11、选中空白的散点图，单击鼠标右键，在弹出的对话框中单击】选择数据【，进入选择数据源属性框，点击】添加】—>】X轴系列值【选中区域】=心形线$D$2:$D$202【，】Y轴系列值【选中区域】=心形线！$F$2:$F$202【(工作表名为【心形线】)连续点击两次】确定【，得到散点图草图。

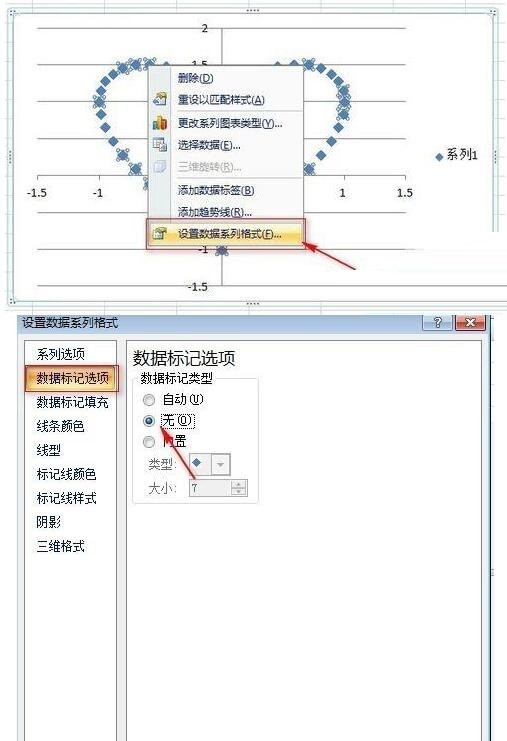

12、选中图表中的心形轨迹，点击右键，点击】设置数据系列格式【—>点击】数据标记选项【，选中】无【—>点击】线条颜色【，选择】渐变色【选中【彩虹出柚】，点击】确定【。
