Python中Matplotlib图像怎么添加标签

一、添加文本标签plt.text()用于在绘图过程中,在图像上指定坐标的位置添加文本。需要用到的是plt.text()方法。其主要的参数有三个:plt.text(x,y,s)其中x、y表示传入点的x和y轴坐标。s表示字符串。需要注意的是,这里的坐标,如果设定有xticks、yticks标签,则指的不是标签,而是绘图时x、轴的原始值。因为参数过多,不再一一解释,根据代码学习其用法。ha='center’表示垂直对齐方式居中,fontsize=30表示字体大小为30,rotation=-2

本文目录

    一、添加文本标签 plt.text()

    用于在绘图过程中,在图像上指定坐标的位置添加文本。需要用到的是plt.text()方法。

    其主要的参数有三个:

    plt.text(x, y, s)

    其中x、y表示传入点的x和y轴坐标。s表示字符串。

    需要注意的是,这里的坐标,如果设定有xticks、yticks标签,则指的不是标签,而是绘图时x、轴的原始值。

    因为参数过多,不再一一解释,根据代码学习其用法。

    ha = 'center’表示垂直对齐方式居中,fontsize = 30表示字体大小为30,rotation = -25表示旋转的角度为-25度。c 设定颜色,alpha设定透明度。va表示水平对齐方式。

    1. 示例

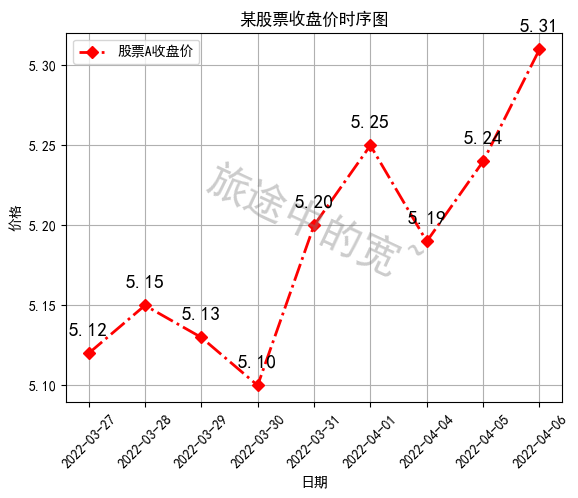

    代码在图像中添加了两段文本,一段是“旅途中的宽~”的斜体水印,透明度为0.4。

    另一段是在折线的每个折点附近标出当天收盘价。

    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = ['SimHei']
    plt.rcParams['axes.unicode_minus'] = False
    x = range(9)
    y = [5.12, 5.15, 5.13, 5.10, 5.2, 5.25, 5.19, 5.24, 5.31]
    c = 0.5 * (min(x) + max(x))
    d = min(y) + 0.3 * (max(y) - min(y))
    # 水印效果
    plt.text(c, d, '旅途中的宽~', ha = 'center', fontsize = 30, rotation = -25, c = 'gray', alpha = 0.4)
    plt.plot(x, y, label = '股票A收盘价', c = 'r', ls = '-.', marker = 'D', lw = 2)
    plt.xticks(x, [
    	'2022-03-27', '2022-03-28', '2022-03-29', '2022-03-30',
    	'2022-03-31', '2022-04-01', '2022-04-04', '2022-04-05',
    	'2022-04-06'], rotation = 45)
    plt.title('某股票收盘价时序图')
    plt.xlabel('日期')
    plt.ylabel('价格')
    plt.grid(True)
    plt.legend()
    # 标出每天的收盘价
    for a, b in zip(x, y):
    	plt.text(a, b + 0.01, '%.2f' % b, ha = 'center', va = 'bottom', fontsize = 14)
    plt.show()

    Python中Matplotlib图像怎么添加标签

    二、添加注释 plt.annotate()

    在上例代码的基础之上,添加注释。注释即对图像中某一位置的解释,可以用箭头来指向。

    添加注释使用的是plt.annotate()方法

    其语法中的常用参数如下

    plt.annotate(str,xy,xytext,xycoords,arrowcoords)

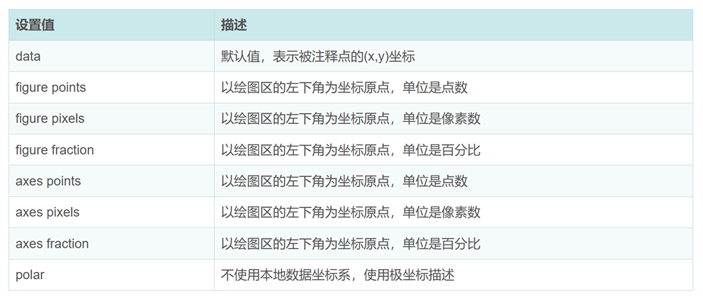

    其中str即注释要使用的字符串,即注释文本;xy指被注释的坐标点;xytext指注释文本要写在的位置;xycoords是被注释的点的坐标系属性,即以什么样的方式描述该点的坐标。设置值默为"data",即用(x,y)坐标来描述。其他可以选择的设置值如下,其中figure指的是整个画布作为一个参考系。而axes则表示仅对于其中的一个axes对象区域。

    Python中Matplotlib图像怎么添加标签

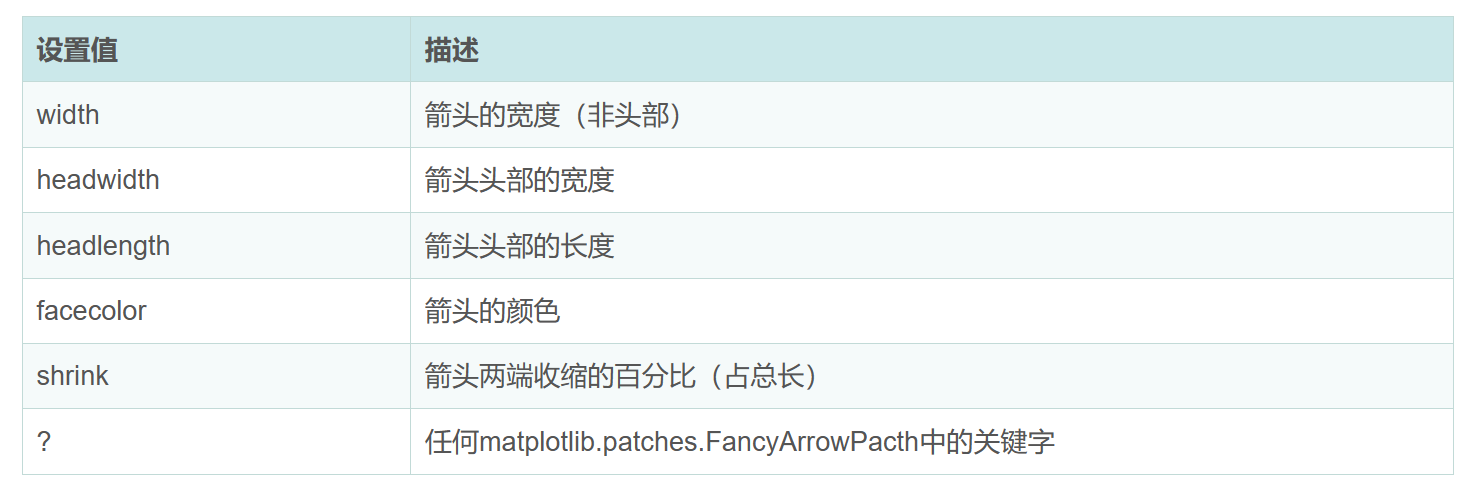

    arrowprops是一个字典,用来设置箭头的属性。写在这个字典之外的参数都表示的是注释文本的属性。

    字典内可以设置的值有:

    Python中Matplotlib图像怎么添加标签

    关于这些参数的进一步解释:其中箭头的总长度先是通过被注释点位置坐标 与 注释文本位置坐标 所决定的,可以通过调节参数arrowprops中的shrink键来进一步调节箭头的长度,shrink表示将箭头缩短的长度占总长度(被注释点位置坐标 与 注释文本位置坐标 决定的长度)的百分比。当不设定shrink时,shrink默认为0,即不缩短。当shrink很大,接近1时,其效果等同于不缩短。

    1. 示例

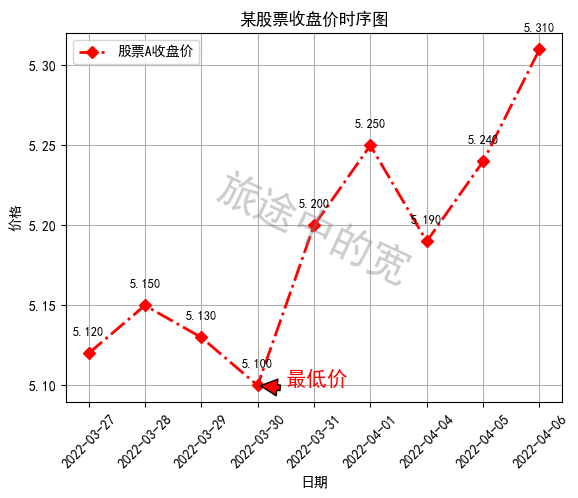

    以标出图中的最低价的点为例。在目标位置添加一个红色的箭头,及“最低价”三个字。

    其他更多参数,如关于设置注释文本的字体的,c或color表示颜色,fontsize表示字体大小。更多属性自行了解尝试。

    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = ['SimHei']
    plt.rcParams['axes.unicode_minus'] = False
    x = range(9)
    y = [5.12, 5.15, 5.13, 5.10, 5.2, 5.25, 5.19, 5.24, 5.31]
    c = 0.5 * (min(x) + max(x))
    d = min(y) + 0.3 * (max(y) - min(y))
    # 仿水印效果
    plt.text(c, d, '旅途中的宽', ha = 'center', fontsize = 30, rotation = -25, c = 'gray', alpha = 0.4)
    plt.plot(x, y, label = '股票A收盘价', c = 'r', ls = '-.', marker = 'D', lw = 2)
    # plt.plot([5.09, 5.13, 5.16, 5.12, 5.09, 5.25, 5.16, 5.20, 5.25], label='股票B收盘价', c='g', ls=':', marker='H', lw=4)
    plt.xticks(x, [
        '2022-03-27', '2022-03-28', '2022-03-29', '2022-03-30',
        '2022-03-31', '2022-04-01', '2022-04-04', '2022-04-05',
        '2022-04-06'], rotation = 45)
    plt.title('某股票收盘价时序图')
    plt.xlabel('日期')
    plt.ylabel('价格')
    plt.grid(True)
    plt.legend()
    # 标出每天的收盘价
    for a, b in zip(x, y):
        plt.text(a, b + 0.01, '%.3f'% b, ha = 'center', va = 'bottom', fontsize = 9)
    # 添加注释
    plt.annotate('最低价', (x[y.index(min(y))], min(y)), (x[y.index(min(y))] + 0.5, min(y)), xycoords = 'data',
                 arrowprops = dict(facecolor = 'r', shrink = 0.1), c = 'r',fontsize = 15)
    plt.show()

    Python中Matplotlib图像怎么添加标签

    下边换一种效果呈现,添加的注释箭头宽度为3,箭头的头部宽度为10,长度为20,缩短0.05,且箭头为绿色,注释字体为红色。代码示例如下:

    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = ['SimHei']
    plt.rcParams['axes.unicode_minus'] = False
    x = range(9)
    y = [5.12, 5.15, 5.13, 5.10, 5.2, 5.25, 5.19, 5.24, 5.31]
    c = 0.5 * (min(x) + max(x))
    d = min(y) + 0.3 * (max(y)-min(y))
    plt.plot(x, y, label = '股票A收盘价', c = 'k', ls = '-.', marker = 'D', lw = 2)
    plt.xticks(x, [
        '2022-03-27', '2022-03-28', '2022-03-29', '2022-03-30',
        '2022-03-31', '2022-04-01', '2022-04-04', '2022-04-05',
        '2022-04-06'], rotation = 45)
    plt.title('某股票收盘价时序图')
    plt.xlabel('日期')
    plt.ylabel('价格')
    plt.grid(True)
    plt.legend()
    # 标出每天的收盘价
    for a, b in zip(x, y):
        plt.text(a, b+0.01, '%.1f'%b, ha='center', va='bottom', fontsize=9)
    plt.text(c, d, '旅途中的宽', ha = 'center', fontsize = 50, rotation = -25, c = 'r')
    plt.annotate('最低价', (x[y.index(min(y))], min(y)), (x[y.index(min(y))] + 2, min(y)), xycoords = 'data',
                 arrowprops = dict(width = 3, headwidth = 10, headlength = 20, facecolor = 'g', shrink = 0.05), c = 'r',fontsize = 20)
    plt.show()

    Python中Matplotlib图像怎么添加标签
