Revit简单快捷地改变原有管道系统的具体操作步骤
1、在需要改变管道系统的地方,找到一根管道,在合适的位置使用打断命令,或者删除一个弯头(三通),如图所示。2、选择需要改变管道系统的管道,点击【管道系统】,再点击【分割系统】,在弹出的对话框中选择【确定】,如图所示。3、接着选中需要更改管道系统的管道,在属性栏中选择正确的系统类型,如图所示。注:这个方法不但能更改系统,还能够检测管道是否有未连接的地方,只需对照一下使用这个功能后弹出的信息里需要分割成几个单独的物理系统和分支数目对不对应即可。意义:在建模时产生的系统错误,往往在后期才能发现。可以在发现系统错

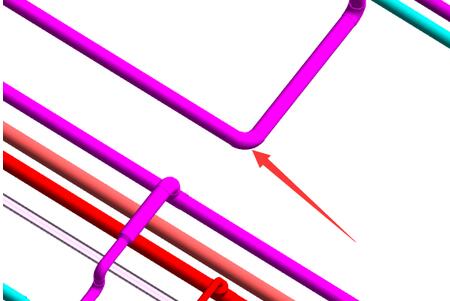

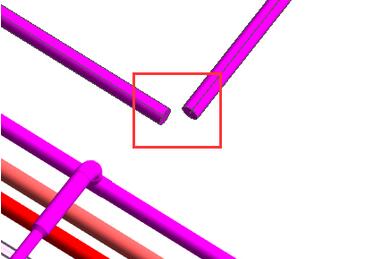

1、在需要改变管道系统的地方,找到一根管道,在合适的位置使用打断命令,或者删 除一个弯头(三通),如图所示。

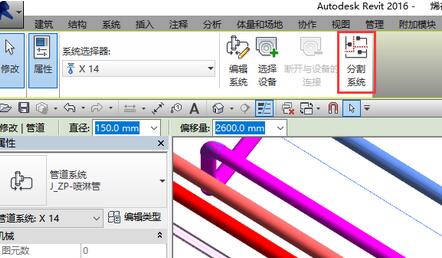

2、选择需要改变管道系统的管道,点击【管道系统】,再点击【分割系统】,在弹出的对话框中选择【确定】,如图所示。

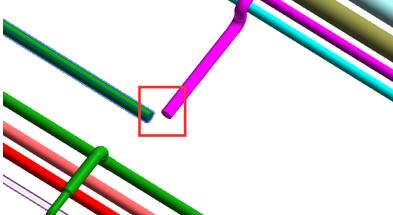

3、接着选中需要更改管道系统的管道,在属性栏中选择正确的系统类型,如图所示。


注:这个方法不但能更改系统,还能够检测管道是否有未连接的地方,只需对照一下使用这个功能后弹出的信息里需要分割成几个单独的物理系统和分支数目对不对应即可。
意义:在建模时产生的系统错误,往往在后期才能发现。可以在发现系统错误的时候快速地更正,避免时间的浪费,为后面的工作预留更多的时间,提高工作效率。
按照上文为你们描述的Revit简单快捷地改变原有管道系统的具体操作方法,伙伴应该都学会了吧!
