几何画板绘制德萨格构图的操作方法
具体操作如下:1.打开几何画板,在画板上选择一个点,用文本工具标记为O,选择射线工具,以O为起点画三条射线。2.选择直线工具,画一条直线与三条射线相交,在直线上位于射线上方和下方分别取一点,分别用文本工具标记为X和Z。3.在位于上方的射线上被直线分割的两边各取一点,用文本工具分别标记为A和A’,用线段工具连接AZ和A’Z,交下方射线于两点,分别标记为B和B’。4.连接XB和XB’,交处于中间的射线于两点,分别记为C和C’,分别选中A、C,构造射线;分别选中A’和C’,构造射线,两射线交于直线上一点,记为Y
具体操作如下:

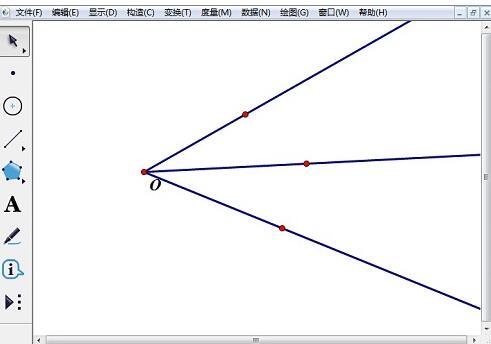

1.打开几何画板,在画板上选择一个点,用文本工具标记为O,选择射线工具,以O为起点画三条射线。

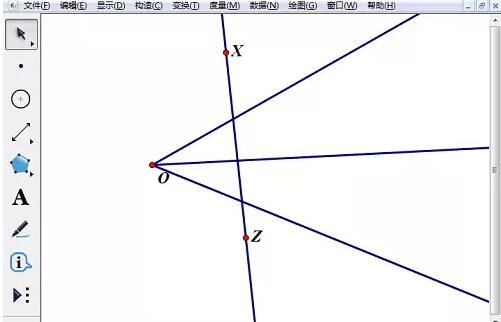

2.选择直线工具,画一条直线与三条射线相交,在直线上位于射线上方和下方分别取一点,分别用文本工具标记为X和Z。

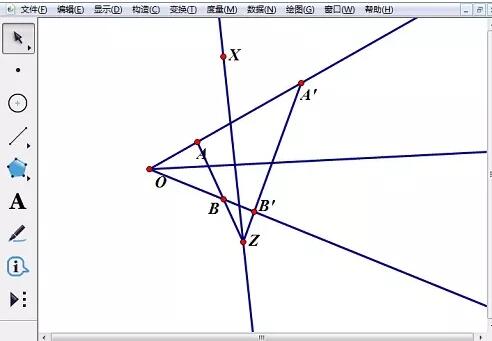

3.在位于上方的射线上被直线分割的两边各取一点,用文本工具分别标记为A和A’,用线段工具连接AZ和A’Z,交下方射线于两点,分别标记为B和B’。

4.连接XB和XB’,交处于中间的射线于两点,分别记为C和C’,分别选中A、C,构造射线;分别选中A’和C’,构造射线,两射线交于直线上一点,记为Y。

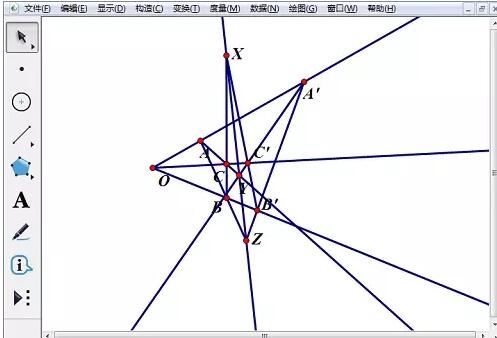

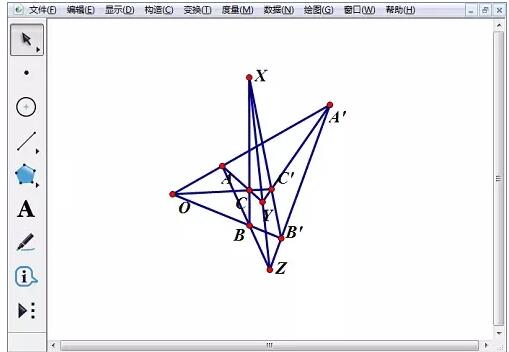

5.隐藏射线和直线,连接OA’,OB’,OC’,AY,A’Y,XZ,至此德萨格构图就绘制出来了。

提示:最后检查是否画正确,只需观察图中是否是每条线段上三个点,每个点引三条线段。
