几何画板绘制凸透镜的详细方法

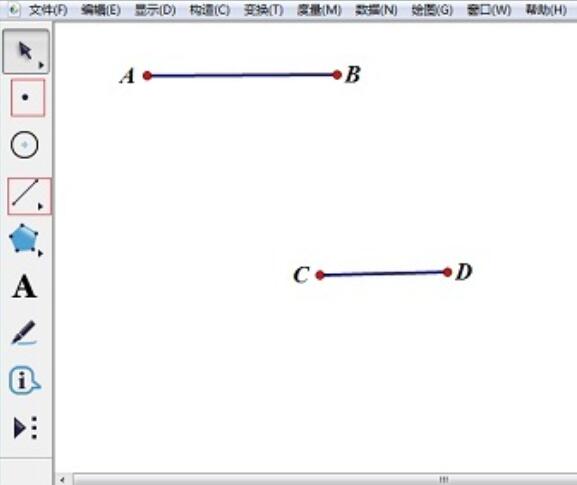

1.构造线段。选择【线段工具】绘制线段AB。选择【点工具】画出点C、点D，并构造出线段CD。

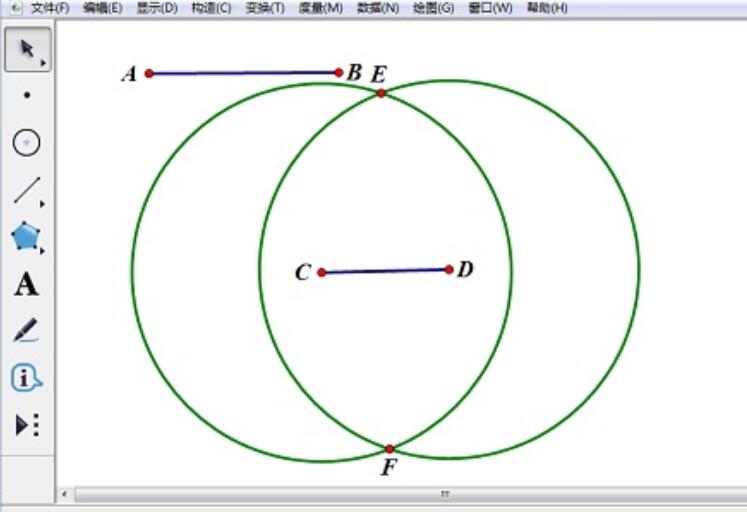

2.构造圆。选中线段AB和点C，选择【构造】—【以圆心和半径绘圆】命令，做出圆C。同样方法绘制出圆D。两圆交点为点E、点F。

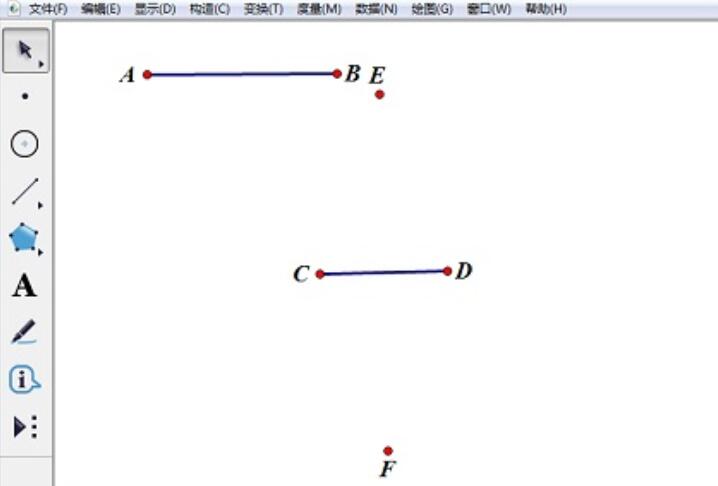

3.隐藏两圆。选中圆C和圆D，选择【显示】—【隐藏圆】命令。

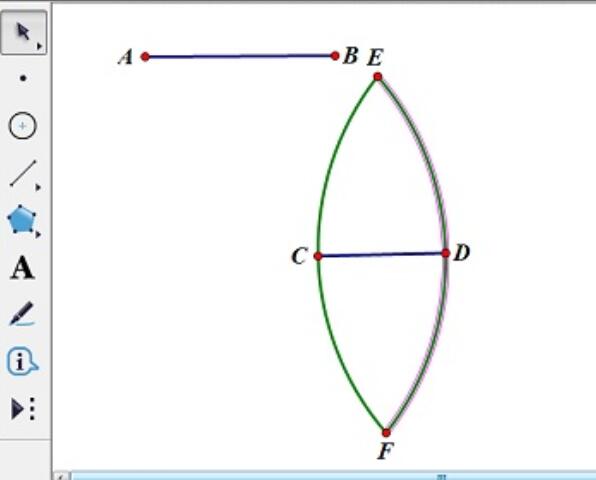

4.构造圆弧。依次点击点E、点C、点F，选择【构造】—【过三点的弧】命令，做出弧ECF。同样方法做出弧EDF。

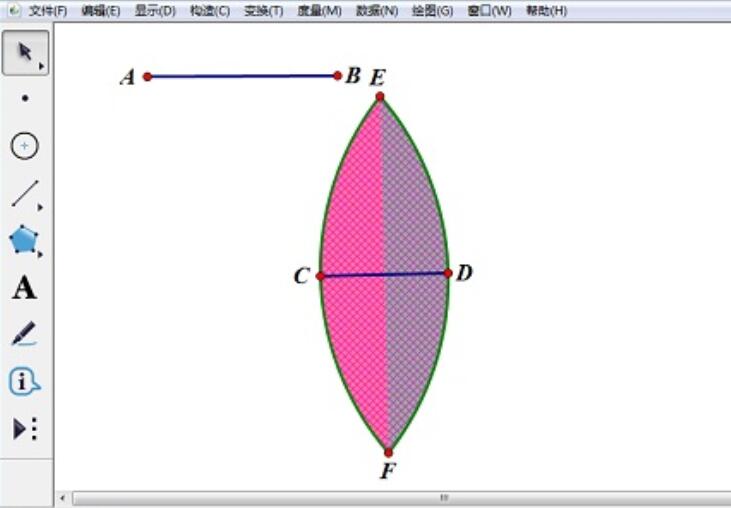

5.构造弧内部绘制出凸透镜。选中两个弧，选择【构造】—【弧内部】—【弓形内部】命令。凸透镜绘制完成。
