Proe工程图创建破断视图的具体方法
作者:SunnyJourney
时间:2025-05-11
来源:正软商城
浏览:6
1、新建一个绘图视图,点击进去绘图环境。2、选择插入一般视图,然后就会弹出一个窗口,在视图类型栏中的视图方向中选择【FRONT】,并应用。3、设置比例,将比例在比例栏中设置定制比例为1。4、设置视图显示,创建破断视图,按照下面进行设置。5、点击绿色的加号,在信息栏提示【草绘一条水平或垂直的破断线。】在图元上点击,不用单击草绘里面线段,以刚才选取的点作为起点绘制垂直线。在别处合适的图元位置进行点击绘制第二破断线。6、设置破断线造型,在破断线造型中选取【草绘】,如图所示。7、绘制如图所示的样条曲线,点击中键停
本文目录

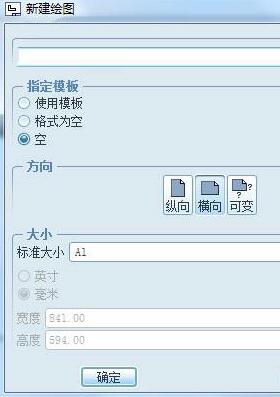

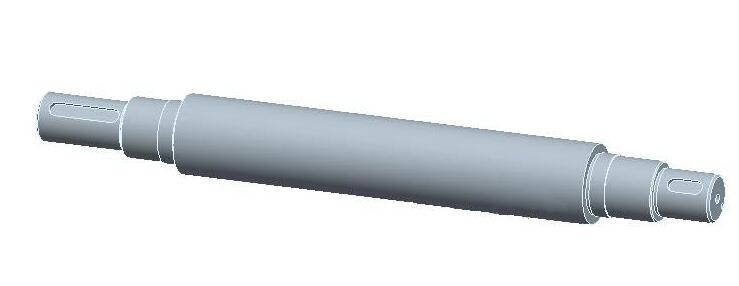

1、新建一个绘图视图,点击进去绘图环境。

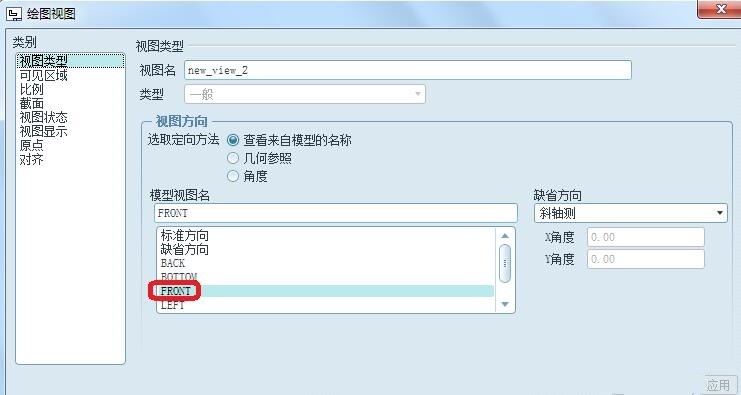

2、选择插入一般视图,然后就会弹出一个窗口,在视图类型栏中的视图方向中选择【FRONT】,并应用。

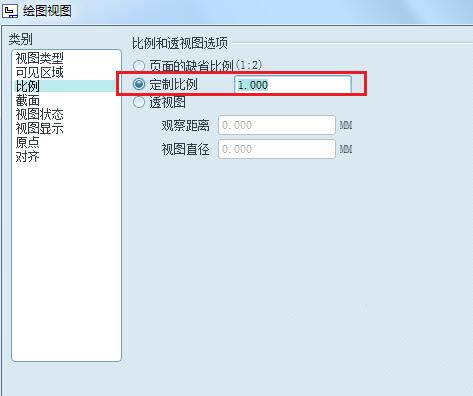

3、设置比例,将比例在比例栏中设置定制比例为1。

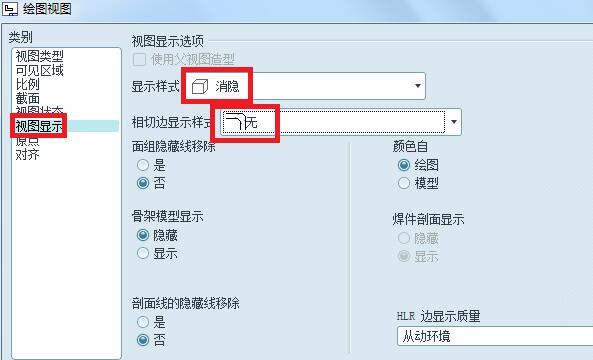

4、设置视图显示,创建破断视图,按照下面进行设置。

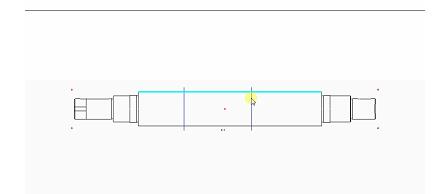

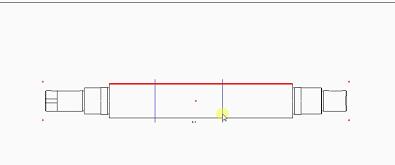

5、点击绿色的加号,在信息栏提示【草绘一条水平或垂直的破断线。】在图元上点击,不用单击草绘里面线段,以刚才选取的点作为起点绘制垂直线。在别处合适的图元位置进行点击绘制第二破断线。

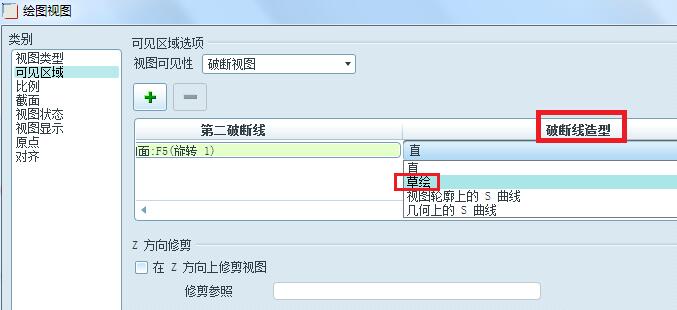

6、设置破断线造型,在破断线造型中选取【草绘】,如图所示。

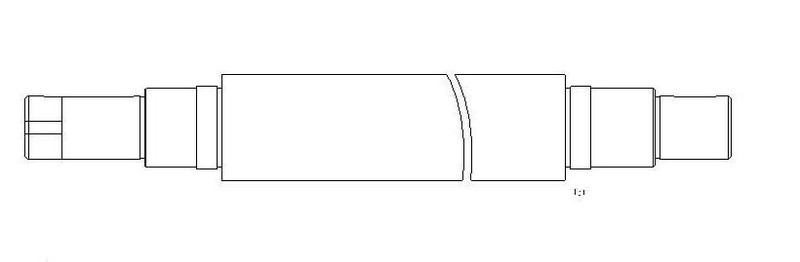

7、绘制如图所示的样条曲线,点击中键停止,绘制完成后点击确定,最后完成破断视图。
