AutoCAD 2007怎么绘制三维图_AutoCAD 2007绘制三维图的方法
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件，Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形，完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
1、打开AutoCAD2007，点击工具栏中的视图，如下图所示。2、点击视图后，在三维视图中，选中一个等轴测视图，如下图所示。3、选择等轴测视图后，右键点击工具栏-ACAD-建模，如下图所示。4、把建模调出来后，选择要画的图形，如下图所示。5、点击矩形后，就可以画三维矩形了，如下图所示。

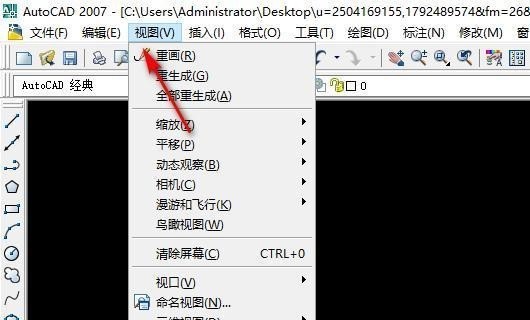

1、打开AutoCAD 2007，点击工具栏中的视图，如下图所示。

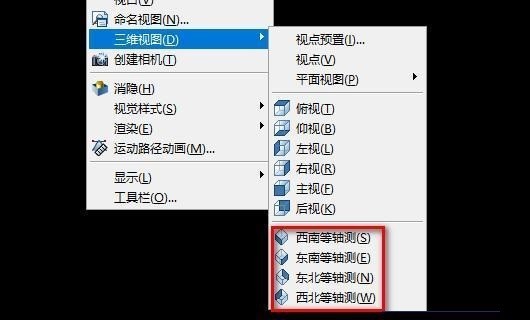

2、点击视图后，在三维视图中，选中一个等轴测视图，如下图所示。

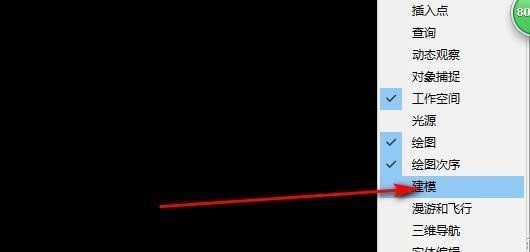

3、选择等轴测视图后，右键点击工具栏-ACAD-建模，如下图所示。

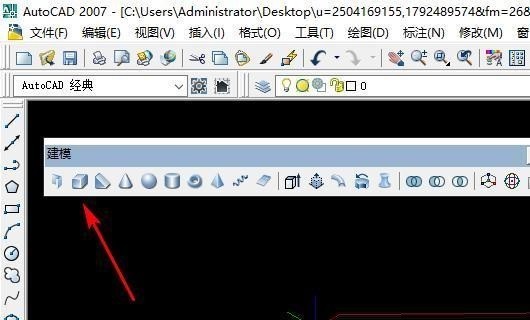

4、把建模调出来后，选择要画的图形，如下图所示。

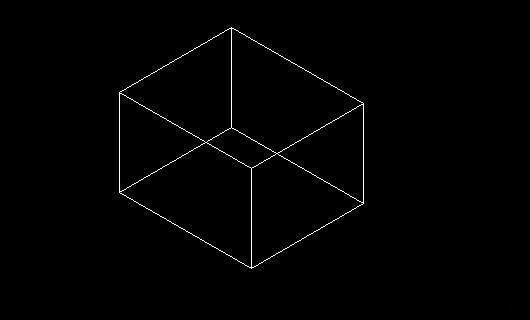

5、点击矩形后，就可以画三维矩形了，如下图所示。
