keyshot导出dwg格式怎么设置详细步骤教程

KeyShot 8 简体中文
KeyShot 8 简体中文

一个开发出实时光线跟踪和全局照明功能的软件,可以让用户真正实现全域光渲染的功能。

立即下载
2026-08-22
图形多媒体 3D渲染 KeyShot 光线追踪 独立渲染

KeyShot导出DWG格式的详细设置步骤教程。深入解析KeyShot与CAD软件的数据流转机制,详解导出线框几何体、NURBS曲面曲线以及通过中间格式转为DWG的完整操作流程。

本文目录
    很多设计师在完成产品渲染后,需要将 KeyShot 中的几何模型或轮廓线条导出到 AutoCAD 中生成工程图纸(DWG 格式)。由于 KeyShot 核心定位为光学渲染器而非几何建模软件,其原生“导出”菜单中直接输出的通常是 OBJ、FBX、GLTF、STEP 等三维网格或 NURBS 数据。要将 KeyShot 场景精确导出为 DWG 格式,标准的可靠途径是通过 KeyShot 导出通用 CAD 格式(STEP/IGES)或高精度网格/曲线,再借助 CAD 桥梁工具无缝转换为 DWG。本文将详细演示整个导出设置流程、参数配置及常见问题解决方法。

    一、KeyShot 与 DWG 格式的数据交互机制

    在执行导出之前,理解数据格式之间的技术差异有助于避免模型破损或线条丢失。KeyShot 支持导入多种 CAD 数据,并在内部通过多边形网格(Polygon Mesh)或 NURBS 曲面进行光线追踪计算。而 DWG 属于 Autodesk AutoCAD 的专有原生图纸格式,主要存储精确的二维矢量线框、标注以及三维实体几何。

    当需要从 KeyShot 输出 DWG 时,主要有两种业务诉求:一种是获取产品的真实三维模型实体,另一种是获取当前视角的二维线框投影。根据这两类需求,导出的转换流转链条如下图所示:

    keyshot导出dwg格式怎么设置详细步骤教程

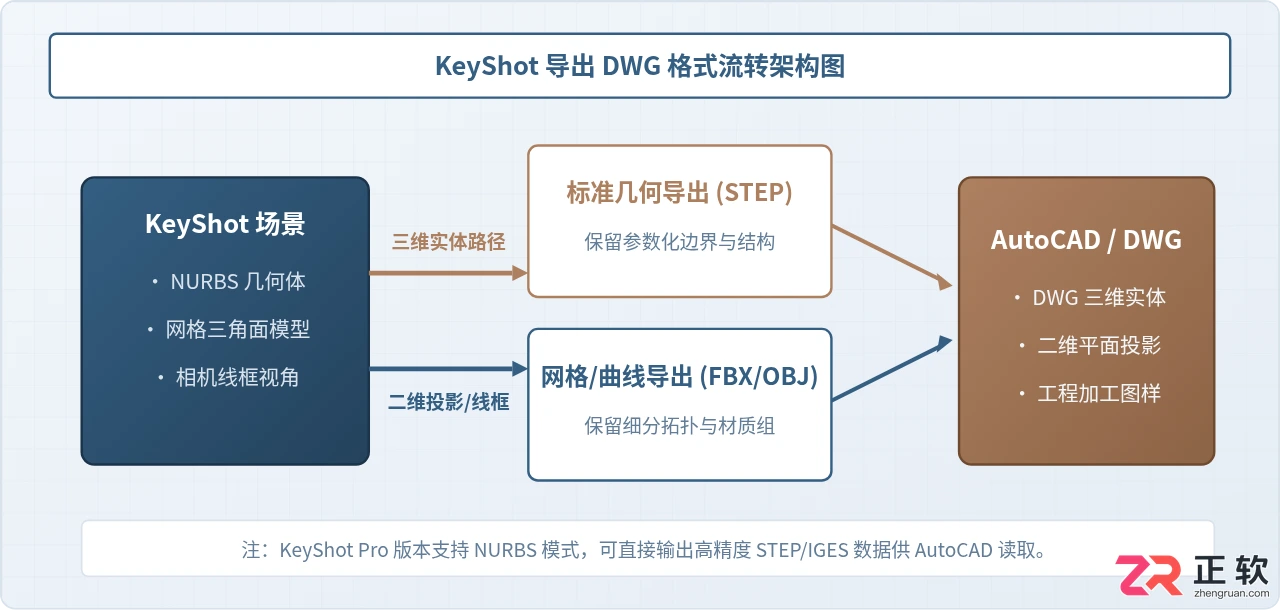

    图 1:KeyShot 场景数据导出并流转至 DWG 图纸的总体架构与技术路径

    二、通过 STEP 中间格式导出高精度三维 DWG 的详细步骤

    如果原始模型是以 Creo、SolidWorks、UG/NX 或 Rhino 等 CAD 格式导入 KeyShot 的,KeyShot 的场景树中仍完整保留着 NURBS 数据。通过 STEP 导出是获得工业级精确实体 DWG 的最佳方法。具体设置步骤如下:

    1. 检查并启用 NURBS 模式:打开 KeyShot 场景后,按下快捷键 N(或在顶部工具栏点击“NURBS”图标)。观察模型边缘是否变为平滑的解析曲线。只有开启 NURBS 模式,导出的几何体才具备精确曲率半径,而非粗糙的三角面片。
    2. 唤起导出菜单:在顶部菜单栏依次点击“文件 (File)” > “导出 (Export)”。在弹出的文件导出类型下拉列表中,选择 STEP AP214 (*.stp; *.step) 或 IGES (*.igs)。
    3. 配置导出参数:
      • 几何范围:在选项中勾选“整个场景”或在场景树中单独高亮选中需要导出的部件后选择“选定几何体”。
      • 坐标系与比例:保持“使用场景单位(如毫米 mm)”,防止导入 AutoCAD 后因尺寸缩放导致 1000 倍的公制与英制误差。
      • 隐藏项过滤:务必勾选“排除隐藏部件”,剔除用于渲染的环境挡光板、地平面或灯光辅助体。
    4. 保存并导出:指定输出路径并点击“保存”,KeyShot 将开始计算并打包输出 STEP 文件。
    5. 在 AutoCAD 中转换为 DWG:启动 AutoCAD,新建一个基于工程模板(如 acadiso.dwt)的图纸。在命令行输入 IMPORT 命令,选择刚刚导出的 STEP 文件打开。加载完成后在菜单栏点击“另存为 (Save As)”,文件类型选择 AutoCAD 2018/2013 图形 (*.dwg),即可得到标准的 DWG 实体文件。
    keyshot导出dwg格式怎么设置详细步骤教程

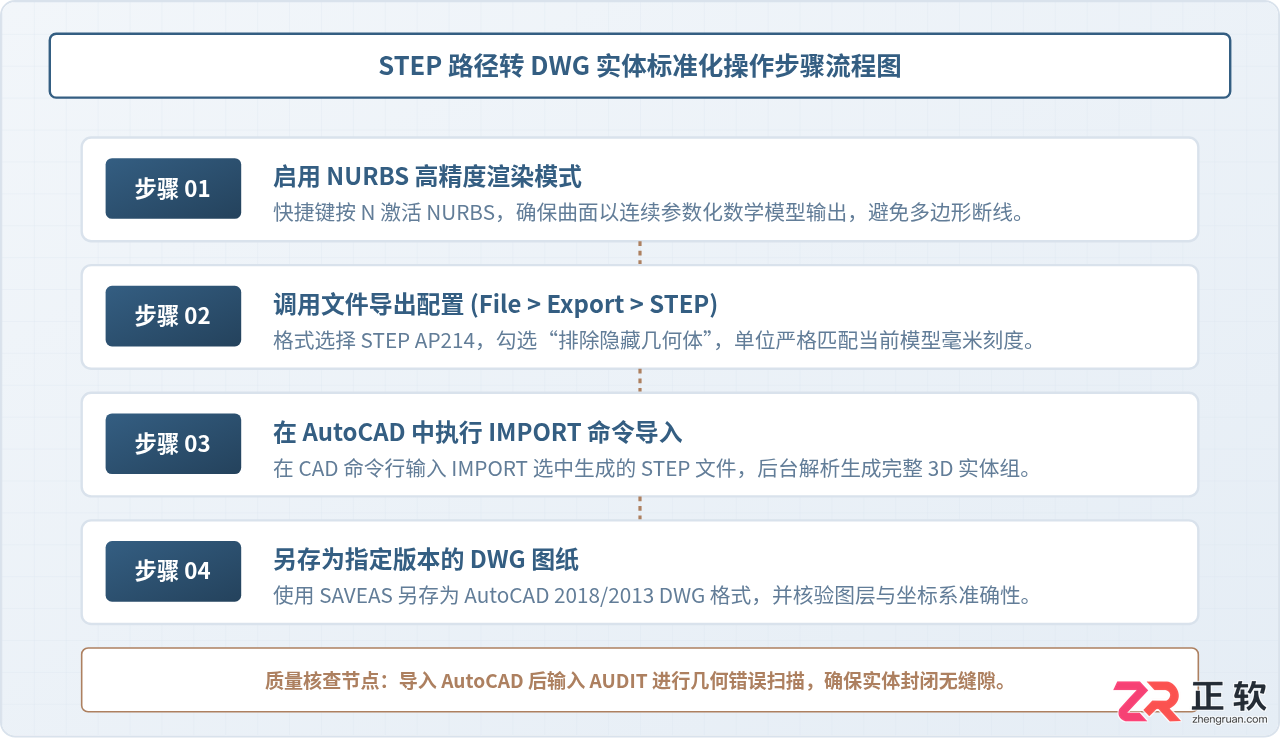

    图 2:基于 KeyShot 的 STEP 中间格式转换 DWG 标准步骤及控制节点

    三、三维网格(FBX/OBJ)与二维工程线框导出路径对比

    除直接输出实体外,许多工业设计与美工流程中,模型在 KeyShot 中已经过多边形细分(如通过“细分表面”优化圆角),此时模型本身已经网格化,无法直接逆向为 NURBS。此时可以采用 FBX/OBJ 网格导出法;或者直接在 KeyShot 中设置“线框卡通材质”,渲染出平面的矢量或高对比度线稿直接转为二维 DWG。

    导出路径 中间格式 KeyShot 关键参数配置 适用业务场景 DWG 几何特性
    NURBS 实体流 STEP (*.stp) 启用 NURBS (N键);保留原始单位;排除环境灯光体 工业制造、机械装配、数控加工 (CNC) 真实的 3D 实体 (3D Solid) 或曲面 (Surface)
    多边形网格流 FBX / OBJ 网格质量最高;合并同材质图层;勾选导出法线 3D 打印扫描、建筑外观展示、渲染复用 三维多边形网格面 (Polyface Mesh)
    视角线框投影流 卡通材质/SVG/DXF 应用 Toon 材质;轮廓线宽度 1px;隐藏阴影与纹理 产品说明书、专利附图、二维总装图 二维矢量线段 (Spline/Line)
    keyshot导出dwg格式怎么设置详细步骤教程

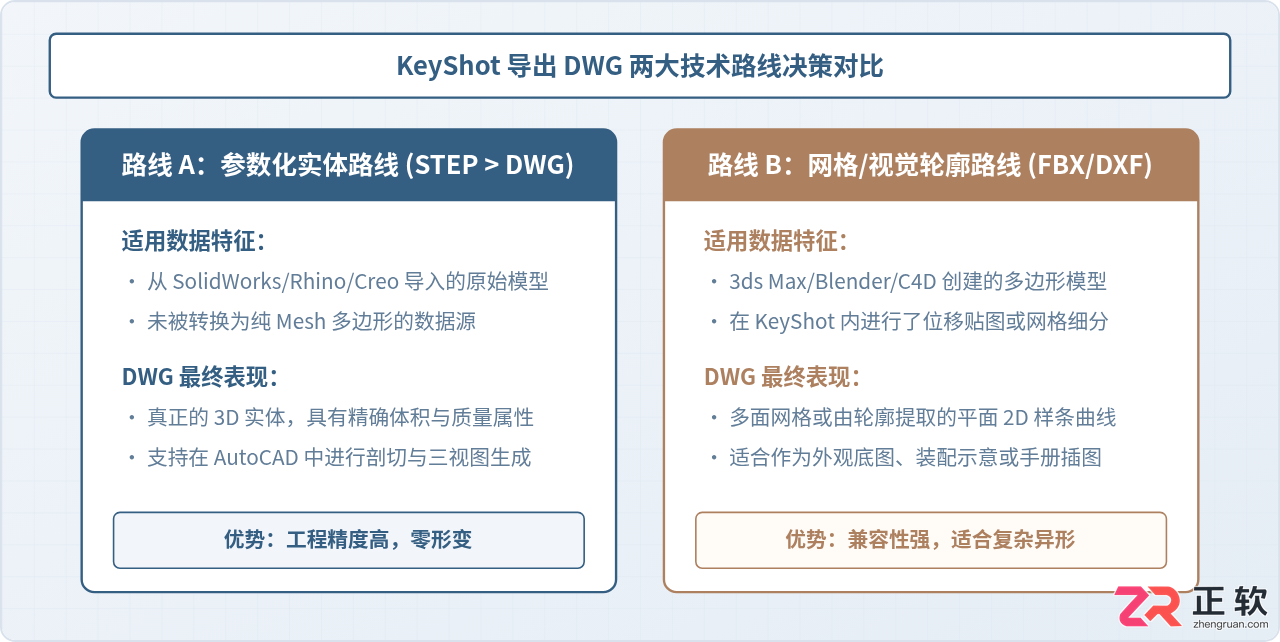

    图 3:KeyShot 导出 DWG 的核心路线技术特征与选型对比

    四、导出过程中的关键参数与注意事项

    • 单位一致性原则:KeyShot 默认支持米、厘米、毫米和英寸。导出前请在“编辑 (Edit)” > “首选项 (Preferences)” > “常规 (General)”中核查单位。如果原模型为毫米,而在 AutoCAD 中以米解析,尺寸将缩小 1000 倍。若发现尺寸异常,可在 AutoCAD 中全选模型并执行 SCALE 命令进行等比缩放修复。
    • 剔除环境与辅助几何:KeyShot 中的“地面阴影”、“地面反射平面”以及创建的点光源、面光源在内部均表现为独立的面片。在导出前,必须在左侧“场景树 (Scene Tree)”中隐藏这些几何体,并在导出设置对话框中勾选“排除隐藏几何体 (Exclude Hidden Geometry)”,防止在 DWG 中生成多余的巨大平面。
    • AutoCAD 导入实体转换优化:在 AutoCAD 导入 STEP 文件后,若模型显示为线框或着色不正常,可使用快捷键 VSMODE 切换为“真实 (Realistic)”或“概念 (Conceptual)”显示样式。对于需要生成二维工程图的情况,可以在布局视口中使用 FLATSHOT 命令直接将当前三维视角一键转为纯平面二维 DWG 线框块。
    重要提示:如果点击“文件 > 导出 > STEP”时提示“当前场景不包含任何 NURBS 数据”,说明模型在导入 KeyShot 时未开启“导入 NURBS”选项,或者源文件本身就是多边形网格格式(如 STL、OBJ)。此时只能选择导出为 FBX 或 OBJ 格式,在 AutoCAD 中以三维网格形式加载。

    五、全流程设置与结果验证总结

    综上所述,KeyShot 导出 DWG 格式的核心在于利用 KeyShot 维护的参数化 NURBS 曲面,借助行业标准的 STEP/IGES 协议将三维几何精确导入 AutoCAD 中进行图纸化打包。掌握这一工作流能够大幅缩短工业渲染与结构出图之间的数据断层,确保数字样机的高保真流转。

    keyshot导出dwg格式怎么设置详细步骤教程

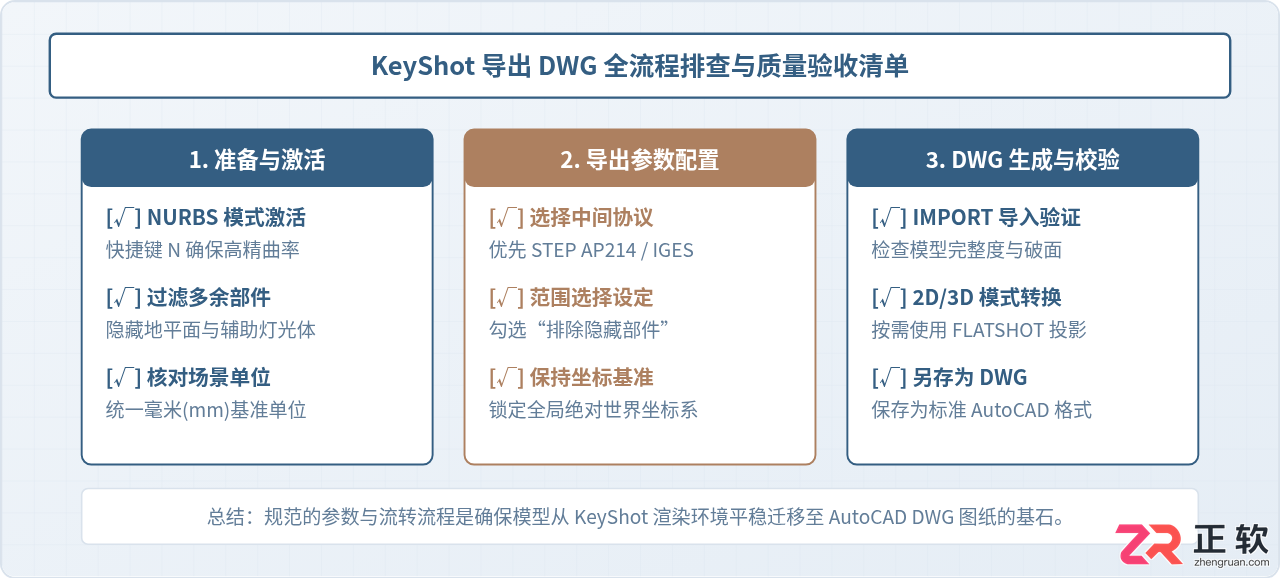

    图 4:KeyShot 导出 DWG 全流程排查与质量验收清单
