AutoCAD三维机械零件建模：从二维草图到实体组合的完整流程

建模准备与基础实体构建

三维建模的核心在于将二维平面图形转化为具有厚度的实体。操作前需确保视图模式正确，以便准确捕捉空间坐标。

1. 顶视图草图绘制

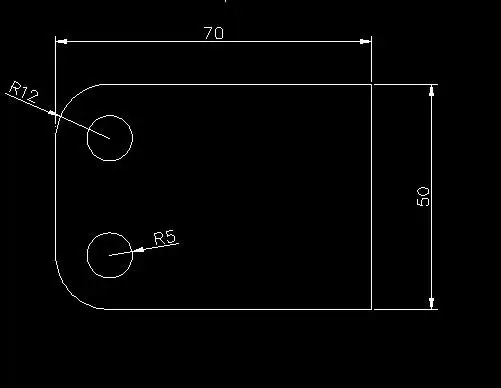

启动AutoCAD，点击菜单栏“视图” > “三维视图” > “顶视图”，将工作平面切换至XY平面。在此模式下，绘制零件的主体轮廓。此步骤需确保线条闭合，无悬空或交叉错误，为后续生成面域奠定基础。

2. 生成面域与初步处理

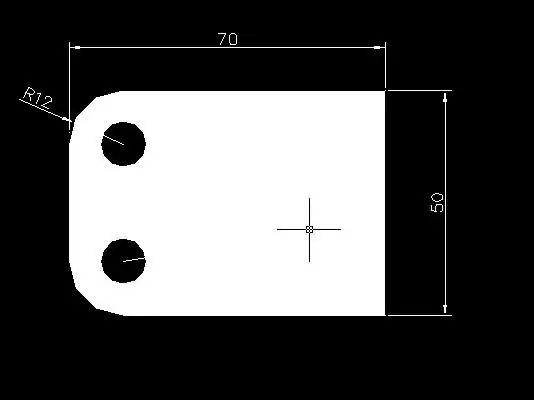

使用REG（Region，面域）命令，将绘制好的封闭图形转换为面域对象。面域是后续进行布尔运算和拉伸的前提。若图形包含内部孔洞或需要减去的区域，需分别生成独立的面域。

随后使用SU（Subtract，差集）命令，从主体面域中减去两个小圆面域。这一步骤在视觉上可能表现为着色后的镂空效果，但在几何逻辑上已确立了零件的主体形状。

3. 拉伸为三维实体

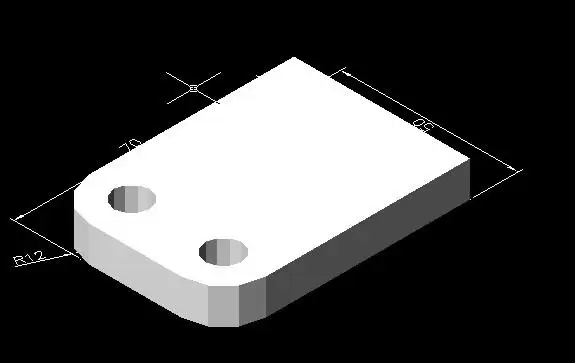

选中处理好的面域，执行EXT（Extrude，拉伸）命令。根据设计要求，设置拉伸高度为10mm。拉伸完成后，将视图切换至“西南等轴测”模式，以便从三维角度观察实体形态。

复杂结构建模与局部细节

对于具有不同高度或突出结构的零件，需通过多视图配合建模。

4. 右视图与局部特征

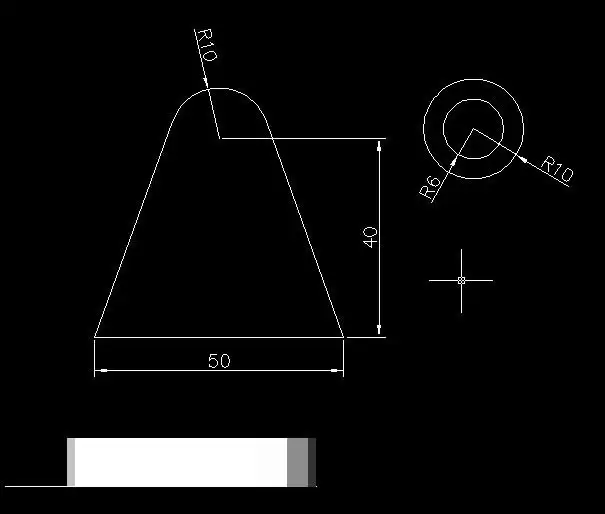

切换至“右视图”，绘制零件侧面的平面轮廓。此步骤通常涉及额外的几何特征，如凸台或加强筋。将右视图中的图形同样转换为面域，并根据设计需求进行差异化拉伸：

• 两个圆形区域：拉伸高度设为12mm。
• 三角形区域：拉伸高度设为10mm。

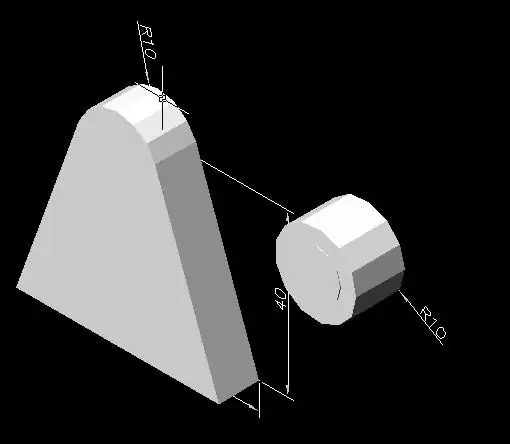

拉伸后，再次切换至“西南等轴测”模式，观察各部分实体的相对位置。

5. 实体组合与定位

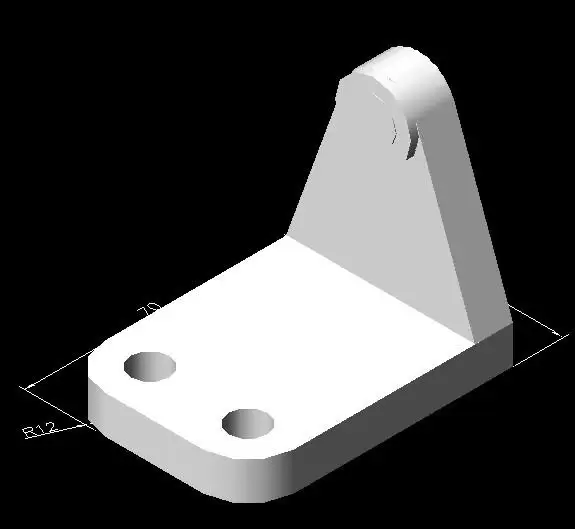

使用M（Move，移动）命令，将不同视图生成的实体在三维空间中进行精确组合。通过捕捉关键点（如端点、圆心），确保各部分实体在空间位置上准确对接。

最终处理与布尔运算

最后阶段涉及主视图的补充建模及整体的布尔运算，以完成零件的最终形态。

6. 主视图与厚度处理

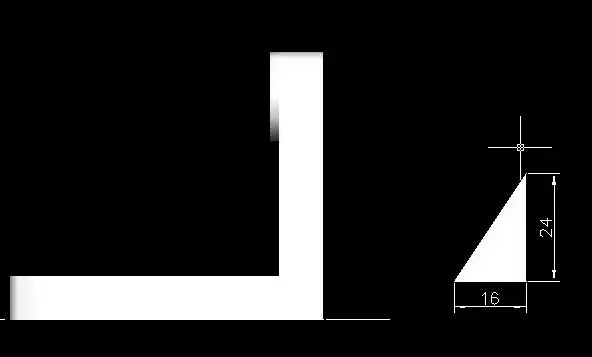

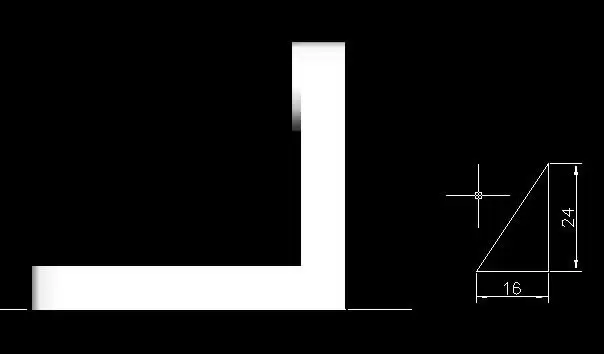

切换至“主视图”，绘制正面的平面图形。将其中的三角形面域单独提取，并拉伸厚度为6mm。此步骤通常用于构建零件的正面加强结构或连接部。

7. 最终组合与挖空

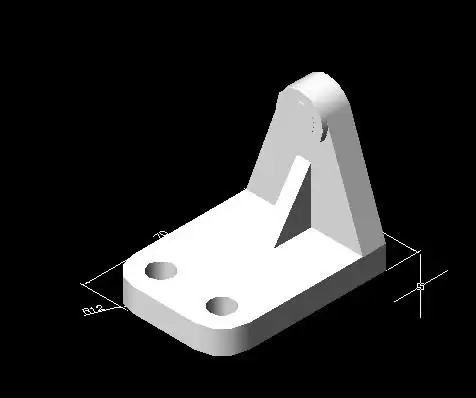

回到“西南等轴测”模式，使用移动工具将所有生成的实体（包括主体、侧面特征、正面特征）组合到位。

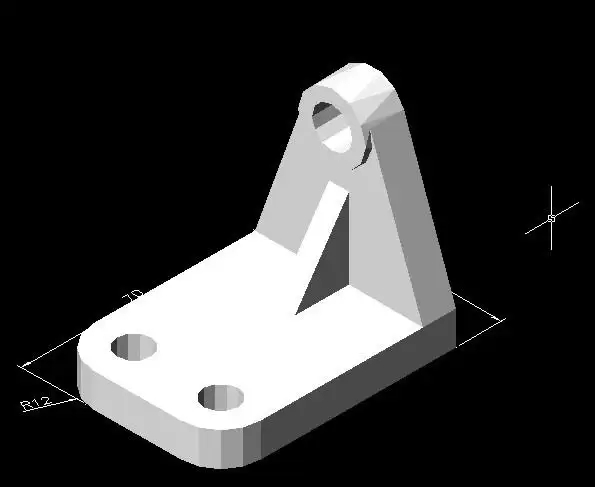

执行UNI（Union，并集）命令，将多个实体合并为一个单一实体。注意：R6的小圆区域不应包含在并集操作中，需将其排除。合并主体后，使用SU（差集）命令，以该小圆为工具对主体进行挖空处理，形成最终的内部结构。

常见问题与注意事项

• 面域生成失败：若REG命令报错，通常是因为线条未完全闭合或存在微小间隙。请使用“绘图”>“对象”>“多段线”进行闭合，或使用“修剪”命令清理多余线段。
• 布尔运算错误：执行UNI或SU前，确保所有参与运算的实体均为有效的三维实体。若实体相交部分复杂，可能导致运算失败，需检查实体间是否有重叠或接触不良。
• 视图切换：频繁切换视图有助于检查不同角度的几何关系，但建议在最终确认前保持“西南等轴测”视图，以便全面观察。
