Protel99se怎么给PCB铺地 Protel99se给PCB铺地的方法

　　发布于2025-07-30　阅读（0）

扫一扫，手机访问

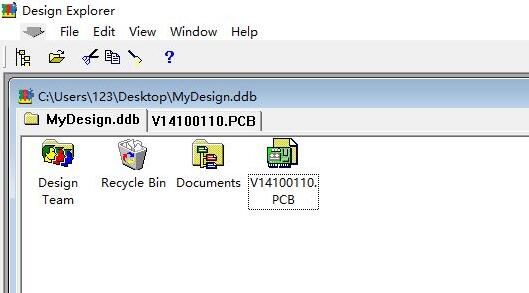

首先，打开Protel99se

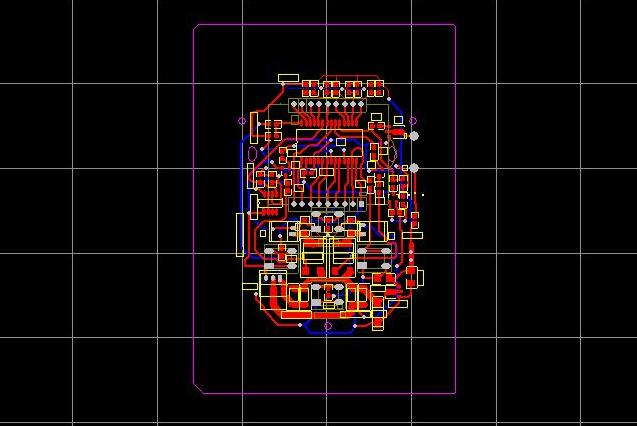

然后，画好PCB，需要连接VSS的地方可以暂时不用连接。

Protel99se怎么给PCB铺地 Protel99se给PCB铺地的方法

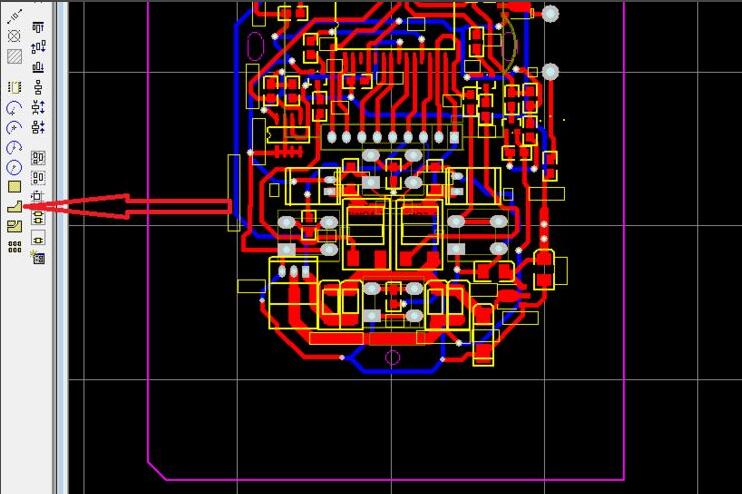

接着，点击"PlacePolygonPlane"弹出铺地选择设置。

Protel99se怎么给PCB铺地 Protel99se给PCB铺地的方法

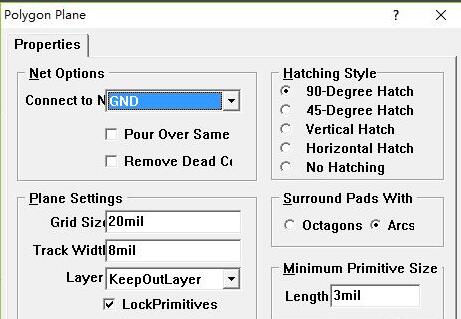

接着，设置 connet to net 选择GND。

Protel99se怎么给PCB铺地 Protel99se给PCB铺地的方法

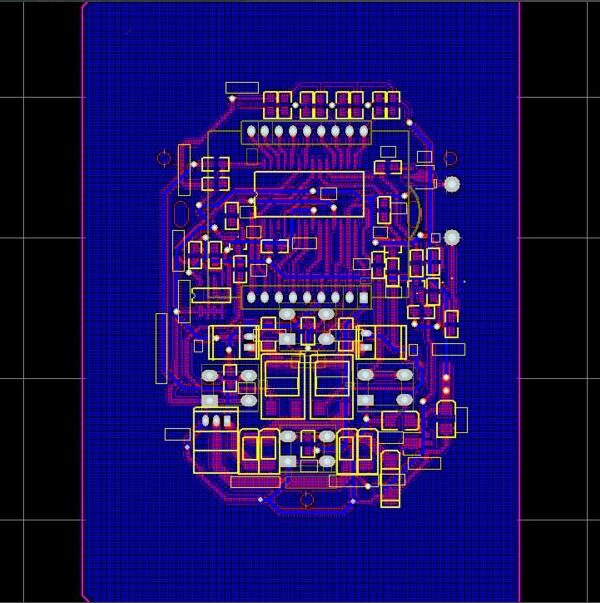

接着，选择电路板顶层，画线把需要铺地的区域包围起来即可铺地。

Protel99se怎么给PCB铺地 Protel99se给PCB铺地的方法

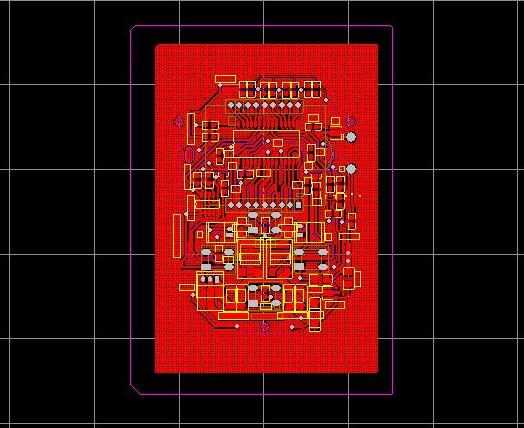

最后，使用同样的方法，切换到电路板底层，铺地即可。

Protel99se怎么给PCB铺地 Protel99se给PCB铺地的方法
