1、填充图案要在一个封闭的区间内进行填充,所以将你所需要的填充的图形转化为多断线等封闭图形,这里以一个长方形为例。2、选择【图案填充】,快捷键:hatch。3、出现如下的对话框,可以更改图案和比例大小。4、如果要改变图案,点击【样例】后面的图案,就可以选择图案了。5、然后点击红框内的添加选择对象。6、选择刚才的矩形,然后回车。7、然后点击【确定】,图案就填充好了。

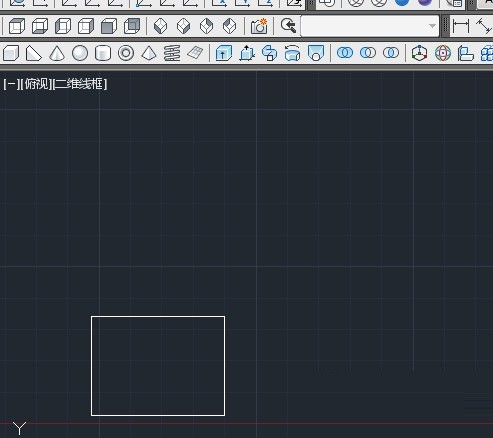

1、填充图案要在一个封闭的区间内进行填充,所以将你所需要的填充的图形转化为多断线等封闭图形,这里以一个长方形为例。

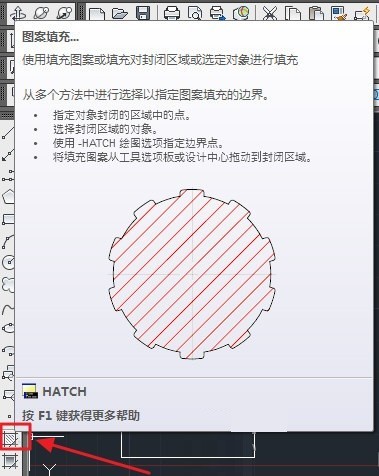

2、选择【图案填充】,快捷键:hatch。

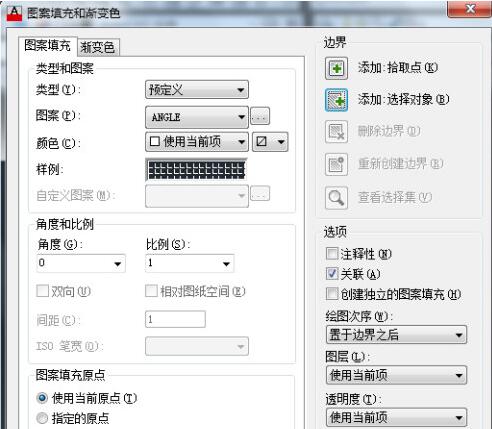

3、出现如下的对话框,可以更改图案和比例大小。

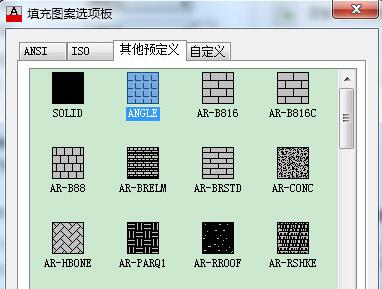

4、如果要改变图案,点击【样例】后面的图案,就可以选择图案了。

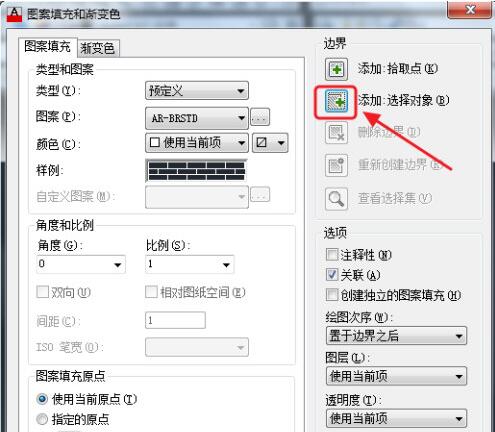

5、然后点击红框内的添加选择对象。

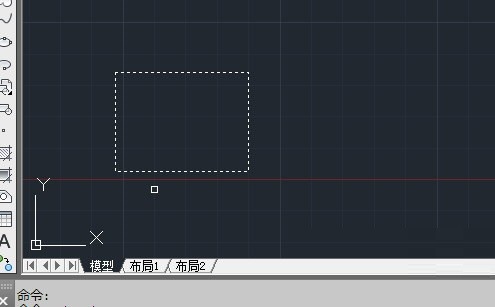

6、选择刚才的矩形,然后回车。

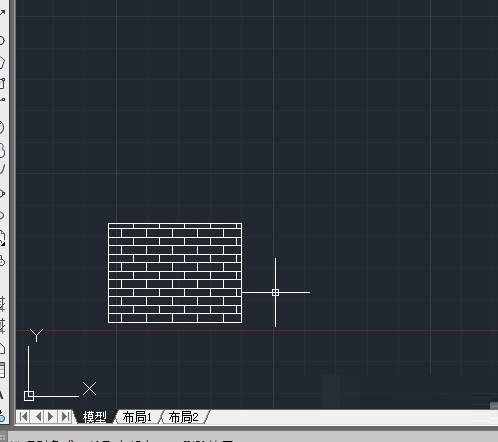

7、然后点击【确定】,图案就填充好了。
