如何使用Matplotlib进行数据可视化 - Python数据分析

1.前言数据展示,即数据可视化,是数据分析的第五个步骤,大部分人对图形敏感度高于数字,好的数据展示方式能让人快速发现问题或规律,找到数据背后隐藏的价值。2.Matplotlib概念Matplotlib是Python中常用的2D绘图库,它能轻松地将数据进行可视化,作出精美的图表。Matplotlib模块很庞大,其中最常用的一个子模块是pyplot,通常以一下方式将其导入:importmatplotlib.pyplotasplt因为在程序中经常使用,所以给matplotlib.pyplot起了个别名plt,以

本文目录

      1.前言

      数据展示,即数据可视化,是数据分析的第五个步骤,大部分人对图形敏感度高于数字,好的数据展示方式能让人快速发现问题或规律,找到数据背后隐藏的价值。

      2.Matplotlib概念

      Matplotlib 是 Python 中常用的 2D 绘图库,它能轻松地将数据进行可视化,作出精美的图表。Matplotlib 模块很庞大,其中最常用的一个子模块是 pyplot,通常以一下方式将其导入:

       import matplotlib.pyplot as plt

       因为在程序中经常使用,所以给 matplotlib.pyplot 起了个别名plt,以减少大量重复代码

      3.Matplotlib.pyplot基本使用

      pyplot 中最基础的作图方式是以点作图,即给出每个点的坐标,pyplot 会将这些点在坐标系中画出,并用线将这些点连起来。以正弦函数为例,用 pyplot 画出图像:

      代码段1:

       import numpy as np
       import matplotlib.pyplot as plt

       x = np.arange(0,2*np.pi,0.1) #生成一个0到2pi、步长为0.1的数组x
       y = np.sin(x) #将x的值传入正弦函数,得到对应的值存入数组y
       plt.plot(x,y) #传入plt.plot(),将x,y转换成对应坐标。
       plt.show() #显示图像

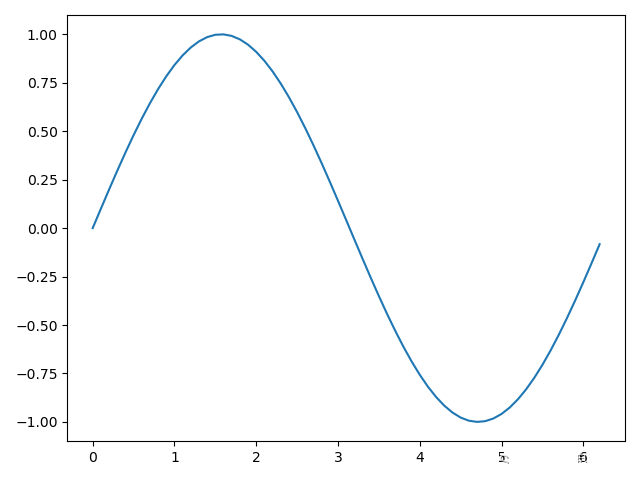

      上面程序画出了以下图像:

      如何使用Matplotlib进行数据可视化 - Python数据分析

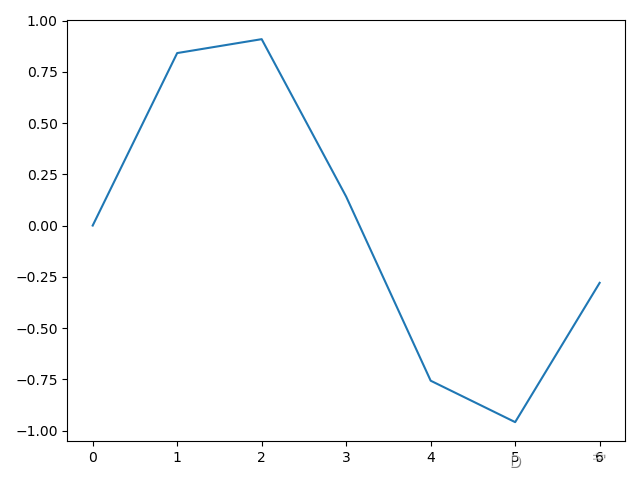

      注:选择x的步长为0.1是为了让每个点间隔较小,让图像更加接近真实情况,否则如果步长过大,则会变成折线,若步长为1则会变成以下情况:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      除了 np.sin()方法外,numpy 中也有 np.cos()、np.tan()等计算三角函数的方法。上面这些方法,最重要的是 plt.plot()方法,plt.plot()方法可以接收任意对数的 x 和 y ,它会将这些图像在一张图上都画出来,例如在原来的正弦图像上增加余弦图像,可以这样写:

       import numpy as np
       import matplotlib.pyplot as plt

       x = np.arange(0,2*np.pi,0.1) #生成一个0到2pi,步长为0.1的数组x
       y1 = np.sin(x) #将x的值传入正弦函数,得到对应的值存入数组y1
       y2 = np.cos(x) #将x的值传入余弦函数,得到对应的值存入数组y1
       plt.plot(x,y1,x,y2) #传入plt.plot(),将(x,y1)、(x,y2)转换成对应坐标。
       plt.show() #显示图像

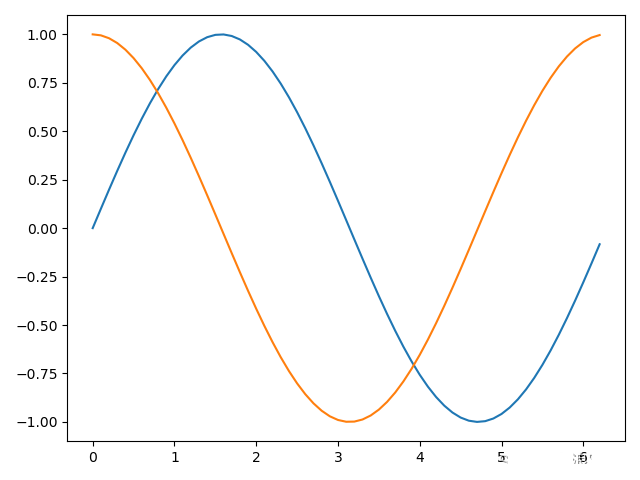

       以上程序公用了同一个x,当然也可以重新定义一个新的 x,最终得到的图像如下:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      代码段2使用一次 plt.plot()方法直接将两个数字转换 成对应坐标,当然也可以调用两次,以下两行代码和上面第7行代码是等价的。

       plt.plot(x,y1)
       plt.plot(x,y2)

      对每一对 x 和 y,有一个可选格式化参数,进行指定线条的颜色、点标记和线条的类型。

      代码段3:

       import numpy as np
       import matplotlib.pyplot as plt

       x = np.arange(0,2*np.pi,0.1) #生成一个0到2pi,步长为0.1的数组x
       y1 = np.sin(x) #将x的值传入正弦函数,得到对应的值存入数组y1
       y2 = np.cos(x) #将x的值传入余弦函数,得到对应的值存入数组y1
       plt.plot(x,y1,'ro--',x,y2,'b*-.') #将(x,y1)、(x,y2)转换成对应坐标,并选用格式化参数
       plt.show() #显示图像

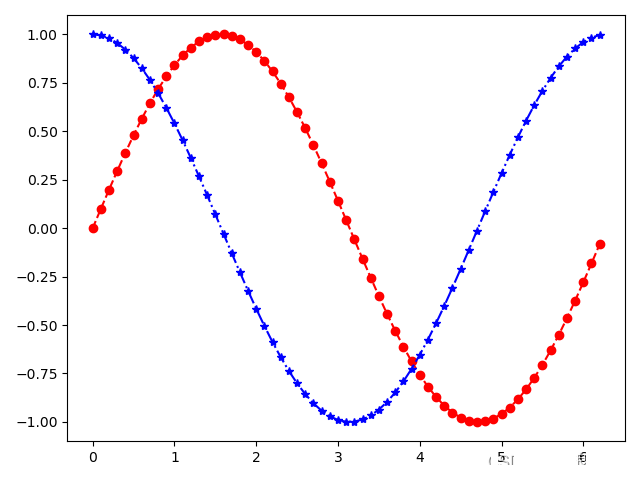

      将代码段2传入了格式化参数后,最终图像如下所示:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      以其中的参数'ro--'为例,它分为三部分:r 代表红色(red),o 代表在坐标点采用圆点标记,-- 代表虚线。'ro--'整体来说就是线条为虚线、坐标点标记为圆点。格式化参数这三部分都是可选的,即传入一部分也是可以的,并且没有顺序要求,

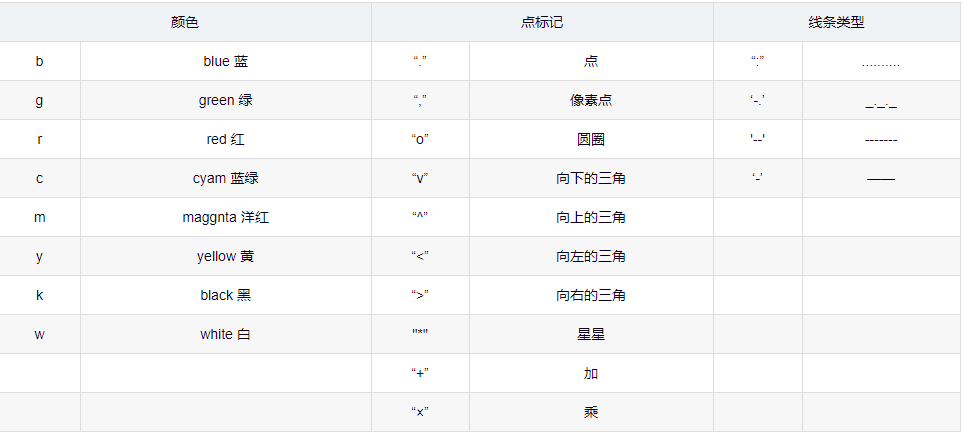

      格式化参数常用的选型及含义如下表所示:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      3.数据展示

      3.1如何选择展示方式

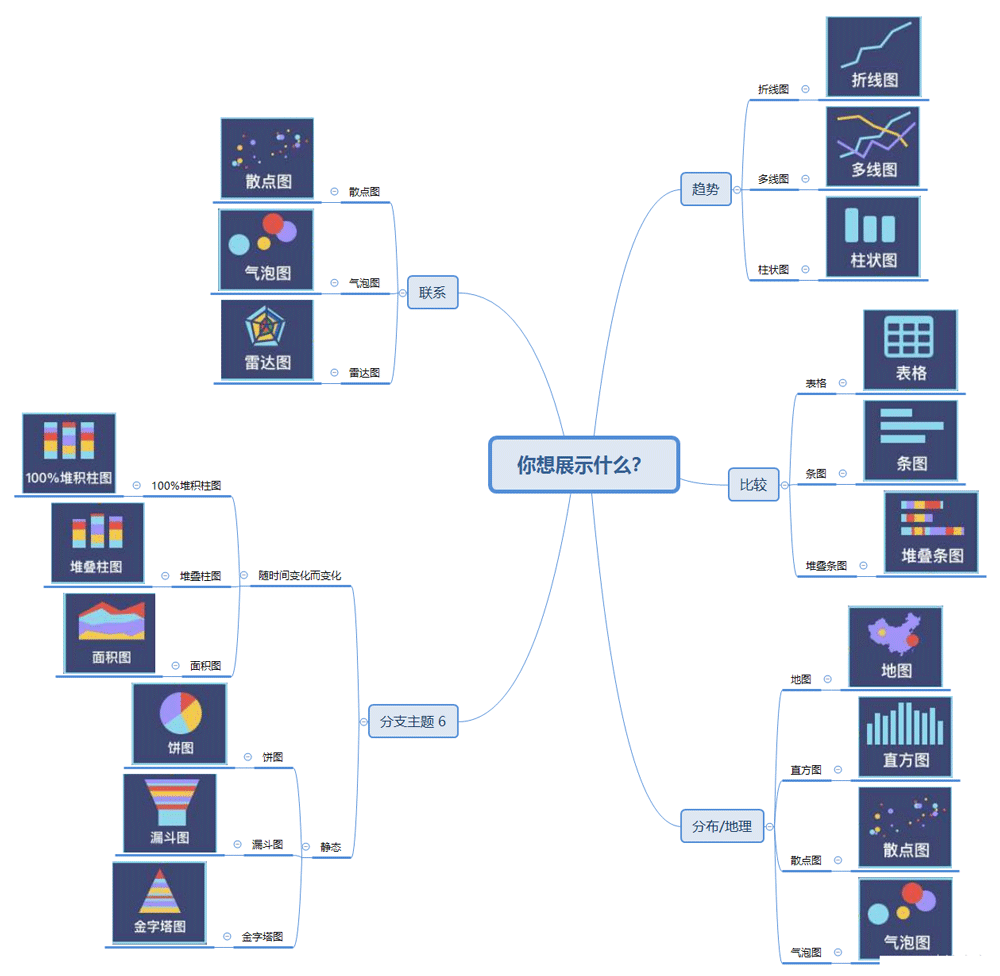

      我们通过数据分析来进行决策,那么使用合适的图表来准确地展示数据是至关重要的。实际使用中,我们会用到各种各样地几十种图表,按照数据展示的目标可以把它们分为五种,分别是:趋势、比较、构成、分布和联系。

      如何使用Matplotlib进行数据可视化 - Python数据分析

      • 趋势:最常见的一种时间序列关系,关心数据如何随时间变化,趋势里的图标能直观反映出每年、每月、每天的变化趋势,增长、减少、上下波动还是基本不变,最常见的是折线图,它能很好地表现指标随时间呈现的趋势。

      • 构成:主要关注每个部分整体的占比,如果逆向分析的目标如“份额”、“百分比”等。展示构成关系的图表类型,最常见的是饼图。

      • 比较:可以展示某个维度上的排列顺序,分析某维度之间的对比是差不多,还是“大于”、“小于”,比如分析男生和女生的身高差别。

      • 分布:当你关心数据集中,频率、分布时,比如根据地理位置数据,通过地图来展示不同分布特征。比较常用的图表有地图、直方图、散点图。

      • 联系:主要查看两个变量之间是否表达出我们所要证明的相关关系,比如预期销售额可能随着优惠折扣的增长而增长,常用于表打“与......有关”、“随......而增长”、“随......而不同”等维度的关系。

      在进行数据可视化时,要先明确分析的目标,再来选择五种合适的分类,最后选择某个分类里合适的图表类型。

      3.2绘制折线图

      其实在前面已经用过折线图了,就是使用 plot.plot() 方法。之前我们传入的时x和y坐标点,而折线图的 x 和 y 分别是时间点和对应的数据,下面以两个商品的销量走势为例:

      import numpy as np
      import matplotlib.pyplot as plt

      x = ['周一','周二','周三','周四','周五','周六','周日']
      y1 = [61,42,52,72,86,91,73]
      y2 = [23,26,67,38,46,55,33]
      #传入label参数
      plt.rcParams['font.family'] = ['SimHei'] #设置字体防止乱码
      plt.plot(x, y1, label='商品A') #增加折线图例“商品A”
      plt.plot(x, y2, label='商品B') #增加折线图例“商品B”
      #设置x轴标签
      plt.xlabel('时间')
      plt.ylabel('销量')
      #设置图表标题
      plt.title('商品销量对比图')
      #显示图例、图像
      plt.legend(loc='best') #显示图例,并设置在“最佳位置”
      plt.show()

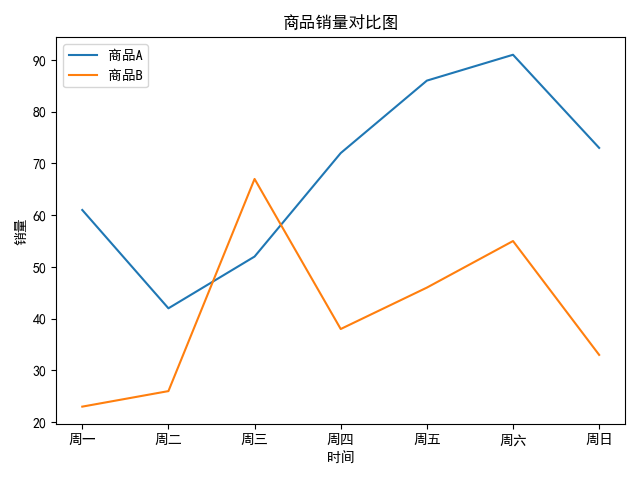

      得到的图像如下图所示:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      因为上图中有中文,所以通过 plt.rcParams['font.family'] = ['SimHei'] 来设置中文字体来防止乱码,如果想设置其他字体只需将 SimHei(黑体)替换成相应的名称即可。通过一下代码获得,自己编译器所在环境安装的字体:

      import matplotlib.font_manager as fm
      for font in fm.fontManager.ttflist:
          print(font.name)

       图例位置是一个可选参数,默认 matplotlib 会自动选择合适位置,也可以指定其他位置。

      具体的如下表所示:

      plt.legend() 方法的 loc 参数选择 参数含义参数含义best最佳位置center居中upper right右上角center right靠右居中upper left左上角center left靠左居中lower left左下角lower center靠下居中lower right右下角upper center靠上居中

      3.3绘制柱状图

      柱状图描述的是分类数据,展示的是每一类的数量。柱状图分为很多种,有普通柱状图、堆叠柱状图、分组柱状图等。

      3.3.1普通柱状图

       普通柱状图调用 plt.bar() 方式实现。我们至少需要传入两个参数,第一个参数是 x 轴上刻度的标签序列(列表、元组、数组等),第二个参数用于指定每个柱子的高度,也就是具体的数据。下面以一个班级体育课选课的情况为例:

      import matplotlib.font_manager as fm
      for font in fm.fontManager.ttflist:
          print(font.name)

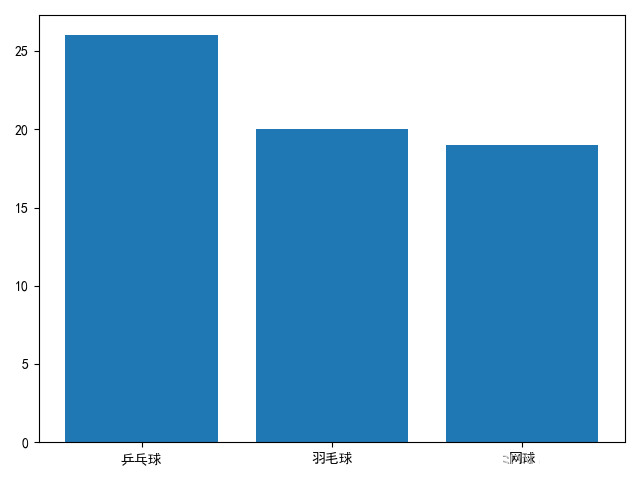

       得到如下图像:

      如何使用Matplotlib进行数据可视化 - Python数据分析

       plt.bar() 前两个参数是必选的,当然还有一些可选参数,常用的有 width 和 color ,分别是用于设置柱子的宽度(默认0.8)和颜色。比如我们将柱子宽度改成0.6,将柱子的颜色设成好看的天蓝色只需将 plt.bar() 改为 plt.bar(names, nums, width=0.6, color='skyblue') 即可。之前在折线图部分用到的 plt.xlabel() 、plt.ylabel() 、plt.title() 和 plt.legend() 方法都是通用方法,并不局限于一种图表,所有的图表都适用。

      3.3.2堆叠柱状图

       柱状图能直观地展现出不同数据上的差异,但有时候我们需要进一步分析数据的分布,比如每门选修课的男女比例,这时就需要用到堆叠柱状图。

      下面就是进一步分析每一门选修课中男女比例为例编写程序:

      import numpy as np
      import matplotlib.pyplot as plt

      plt.rcParams['font.family'] = ['SimHei'] #设置字体防止乱码
      name = ['乒乓球','羽毛球','网球']
      nums_boy = [16,5,11]
      nums_girl = [10,15,8]

      plt.bar(name, nums_boy, width=0.6, color='skyblue', label='男')
      plt.bar(name, nums_girl, bottom=nums_boy, width=0.6, color='pink', label='女')
      plt.legend()
      plt.show()

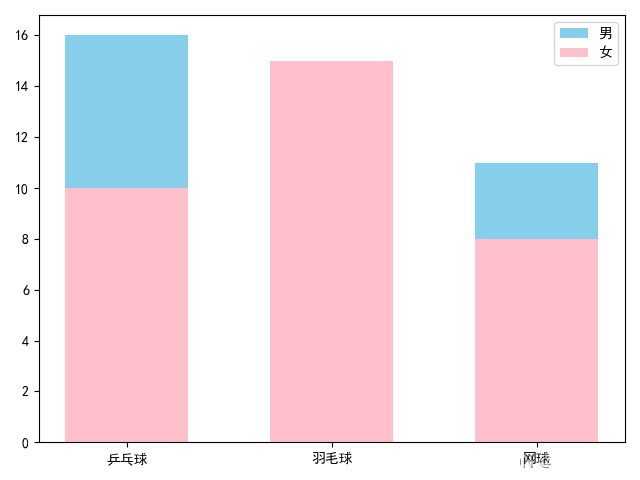

      最终得到图像:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      上面的代码和普通柱状图相比,多调用了一次,plt.bar() 方法,并传入了 bottom 参数,每调用一次 plt.bar() 方法都会画出对应的柱状图,而 bottom 参数作用就是控制柱状图低端的位置。我们将前一个柱状图的高度传进去,这样就形成了堆叠柱状图。而如果没有 bottom 参数,后面的图形会盖在原来的图形之上,

      就像下面这样:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      3.3.3分组柱状图

      分组柱状图经常用于不同组间数据的比较,这些组都包含了相同分类的数据。

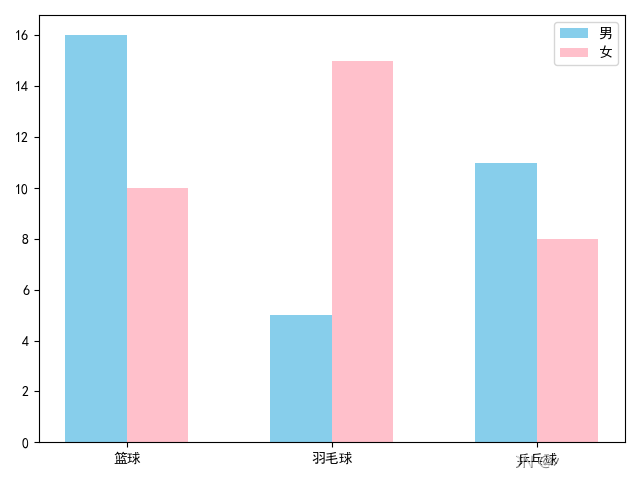

      先来看一下效果图:

      如何使用Matplotlib进行数据可视化 - Python数据分析

       绘制上图的代码如下:

      import numpy as np
      import matplotlib.pyplot as plt

      x = np.arange(3)
      width = 0.3

      names = ['篮球', '羽毛球', '乒乓球']
      nums_boy = [16, 5, 11]
      nums_girl = [10, 15, 8]
      plt.rcParams['font.family'] = ['SimHei'] #设置字体防止乱码
      plt.bar(x - width / 2, nums_boy, width=width, color='skyblue', label='男')
      plt.bar(x + width / 2, nums_girl, width=width, color='pink', label='女')
      plt.xticks(x, names)
      plt.legend()
      plt.show()

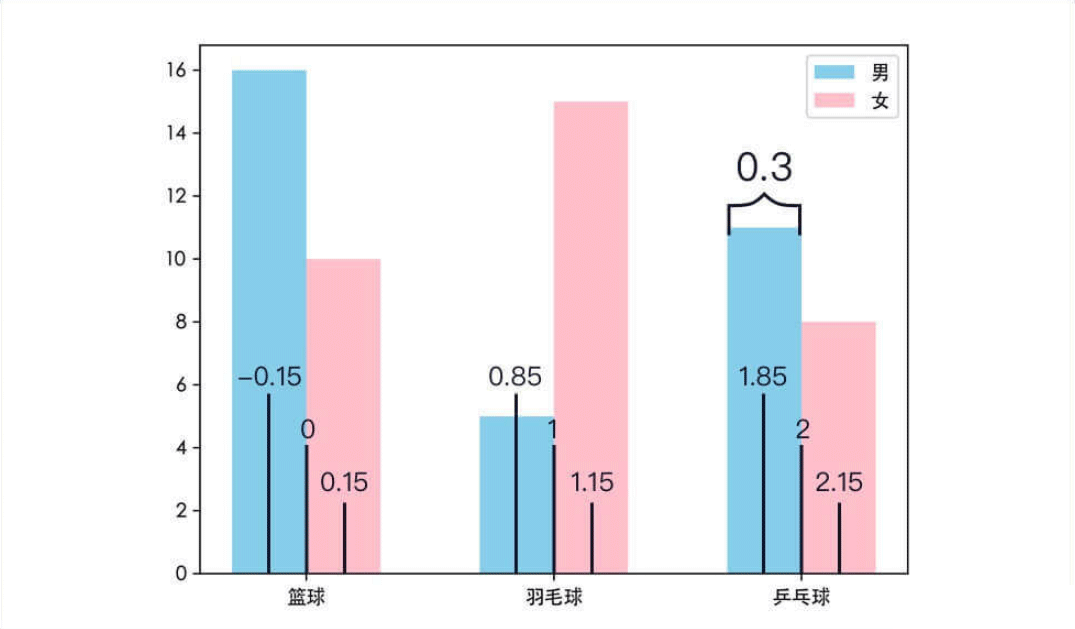

      这次的方法和之前有些不同,首先使用 np.arange(3) 方法创建了一个数组 x ,值为[0,1,2]。并定义了一个变量 width 用于指定柱子的宽度。在调用 plt.bar() 时,第一个参数不再是刻度线上的标签,而是对应的刻度。以[0,1,2]为基准,分别加上或减去柱子的宽度得到[-0.15,0.85,1,85]和[0.15,1.15,2.15],这些刻度将分别作为两组柱子的中点,并且柱子的宽度为0.3。

      如何使用Matplotlib进行数据可视化 - Python数据分析

      因为传入的是刻度,而不是刻度的标签。所以调用 plt.xticks() 方法来将 x 轴上刻度改为对应的标签,该方法第一个参数时要改的刻度序列,第二个参数时与之对于的标签序列。同理,使用plt.yticks() 方法来更改y轴上刻度的标签。

      3.3.4饼图

      饼图广泛地应用在各个领域,用于表示不同分类的占比情况,通过弧度大小来对比各种分类。饼图通过将一个圆饼按照分类的占比划分成多个区块,整个圆饼代表数据的总量,每个区块(圆弧)表示该分类占总体的比例大小,所有区块(圆弧)的加和等于100%。

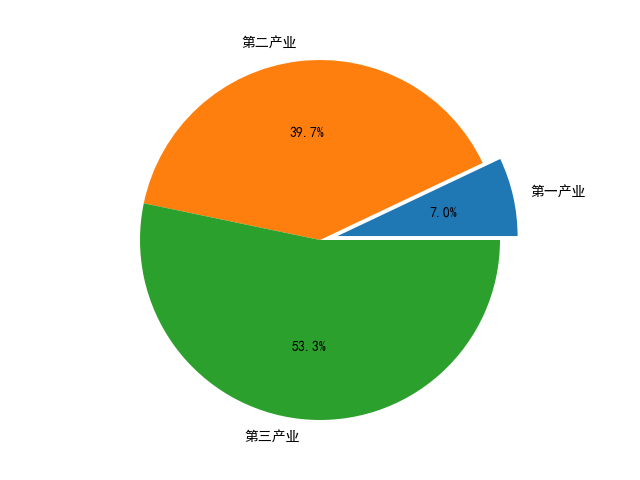

       饼图的绘制很简单,只需要传入数据和对于的标签给 plt.pie() 方法即可。以2018年国内生产总值(GDP)三大产业的占比为例,可以画出这样的饼图:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      绘制上图的代码如下:

      import matplotlib.pyplot as plt

      plt.rcParams['font.family'] = ['SimHei'] #设置字体防止乱码
      data = [64745.2, 364835.2, 489700.8]
      labels = ['第一产业', '第二产业', '第三产业']
      explode = (0.1, 0, 0)
      plt.pie(data, explode=explode, labels=labels,autopct='%0.1f%%')
      plt.show()

       plt.pie() 方法的第一个参数是绘图需要的数据;参数 explode 是可选参数,用于突出显示某一区块,默认数值都是0,数值越大,区块抽离越明显;参数 lables 是数据对应的标签;参数 autopct 则给饼图自动添加百分比显示。

      参数 autopct 的格式用到了字符串格式化输出的知识,代码中 '%0.1f%%' 可以分成两部分。一部分是 %0.1f 表示保留一位小数,同理 %0.2f 表示保留两位小数;另一部分是 %% ,它表示输出一个 %,因为% 在字符串格式化输出中有特殊的含义,所以想要输出 % 就得写成 %% 。所以,'%0.1f%%' 的含义是保留一位小数的百分数,例如:66.6%。

      4.绘制子图

      Matplotlib 提供了子图的概念,通过使用子图,可以在一张图里绘制多个图表。在 matplotlib 中,调用 plt.subplot() 方法来添加子图。plt.subplot() 方法的前两个参数分别是子图的行数和列数,第三个参数是子图的序号(从1开始)。

      ax1 = plt.subplot(2, 2, 1)
      ax2 = plt.subplot(2, 2, 2)
      ax3 = plt.subplot(2, 2, 3)
      ax4 = plt.subplot(2, 2, 4)

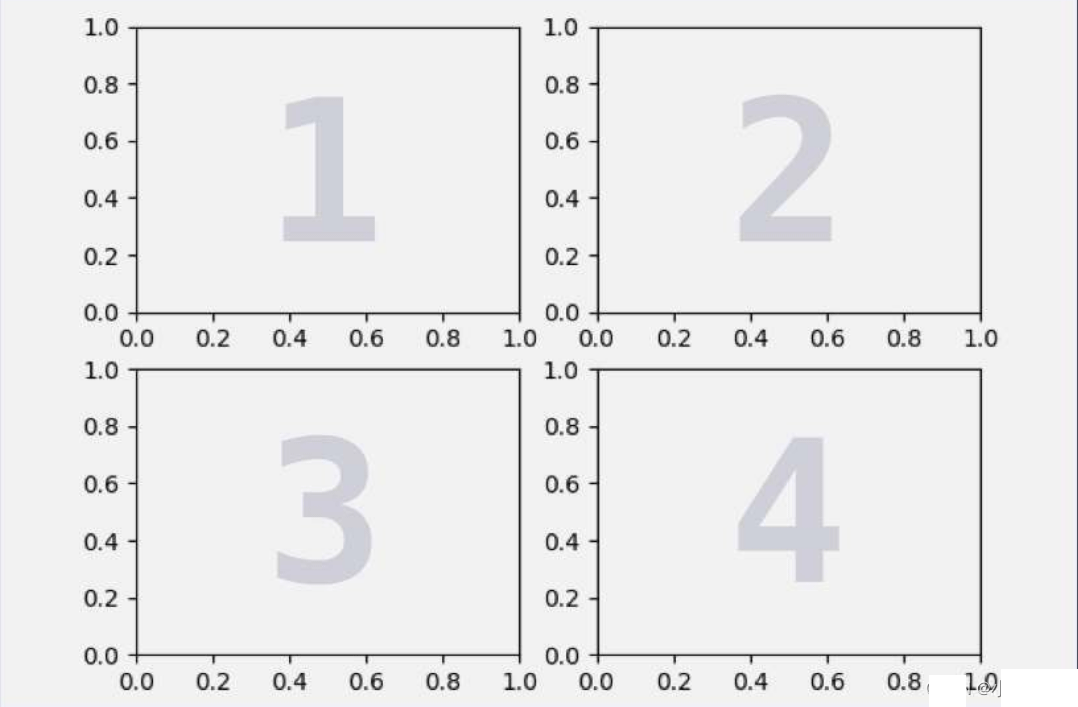

       plt.subplot(2,2,1) 的作用是生成一个两行两列的子图,并选择其中序号为1的子图,所以上面四行代码将一张图分成了4个子图,并用1、2、3、4来选择对应的子图。

      如何使用Matplotlib进行数据可视化 - Python数据分析

      我们也可以绘制不规则的子图,比如上面两张子图,下面一张子图。

      方法如下:

      ax1 = plt.subplot(2, 2, 1)
      ax2 = plt.subplot(2, 2, 2)
      ax3 = plt.subplot(2, 1, 2)

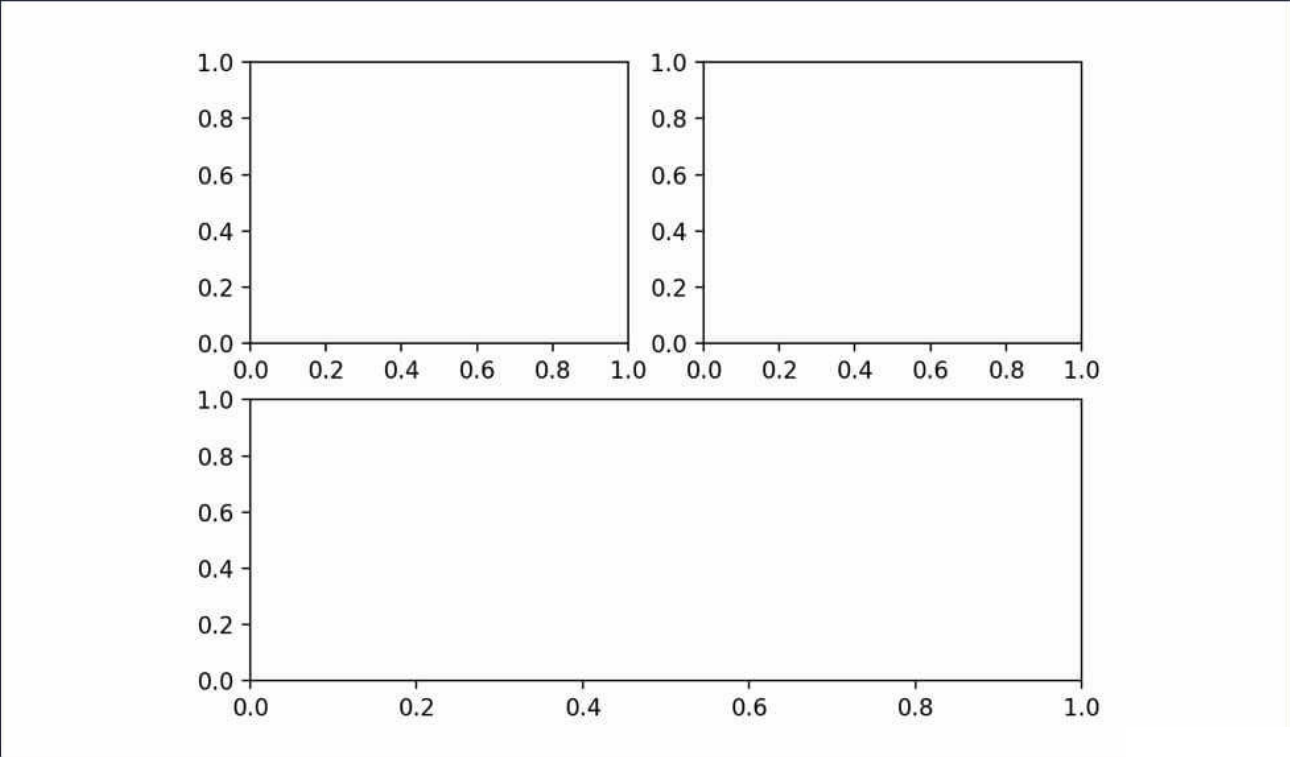

      之所以第三行代码是 plt.subplot(2, 1, 2) ,因为子图序号是独立的,与之前创建的子图没有关系。plt.subplot(2, 2, 1) 选择并展示了2*2的子图中的第一个。plt.subplot(2, 2, 2) 选择并展示了2*2的子图中的第二个,它们两个合起来占了2*2子图的第一行。而 plt.subplot(2, 1, 2) 则是生成了两行一列的子图,并选择了第二行。即占满第二行的子图,正好填补了之前2*2子图第二行剩下的空间,因此生成的图表是这样的:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      图表的框架画好了,就可以往里面填充图像了,之前调用的是 plt 上的方法绘图,只要将其改成 plt.subplot() 方法的返回值上调用相应的方法绘图即可。

      举个栗子,下面是在一张图上绘制了 sin、cos 和 tan 三个函数的图像的代码:

      import numpy as np
      import matplotlib.pyplot as plt

      plt.rcParams['font.family'] = ['SimHei'] #设置字体防止乱码

      x = np.arange(0, 2 * np.pi, 0.1)

      plt.suptitle('三角函数可视化')
      ax1 = plt.subplot(2,2,1)
      ax1.set_title('sin函数')
      y1 = np.sin(x)
      ax1.plot(x,y1)

      ax2 = plt.subplot(2,2,2)
      ax2.set_title('cos函数')
      y2 = np.cos(x)
      ax2.plot(x,y2)

      ax3 = plt.subplot(2,1,2)
      ax3.set_title('tan函数')
      y3 = np.tan(x)
      ax3.plot(x,y3)

      plt.show()

      得到的图像是:

      如何使用Matplotlib进行数据可视化 - Python数据分析

      上面程序中,使用 set_title() 方法为每个子图设置单独的标题。需要注意的是,如果想要给带有子图的图表设置总的标题的话,不是使用的 plt.titie() 方法,而是通过 plt.suptitile() 方法来设置带有子图的图表标题。
