消息称英伟达 RTX 5090 显卡使用 14 层 PCB，预计采用 16+6+7 相供电

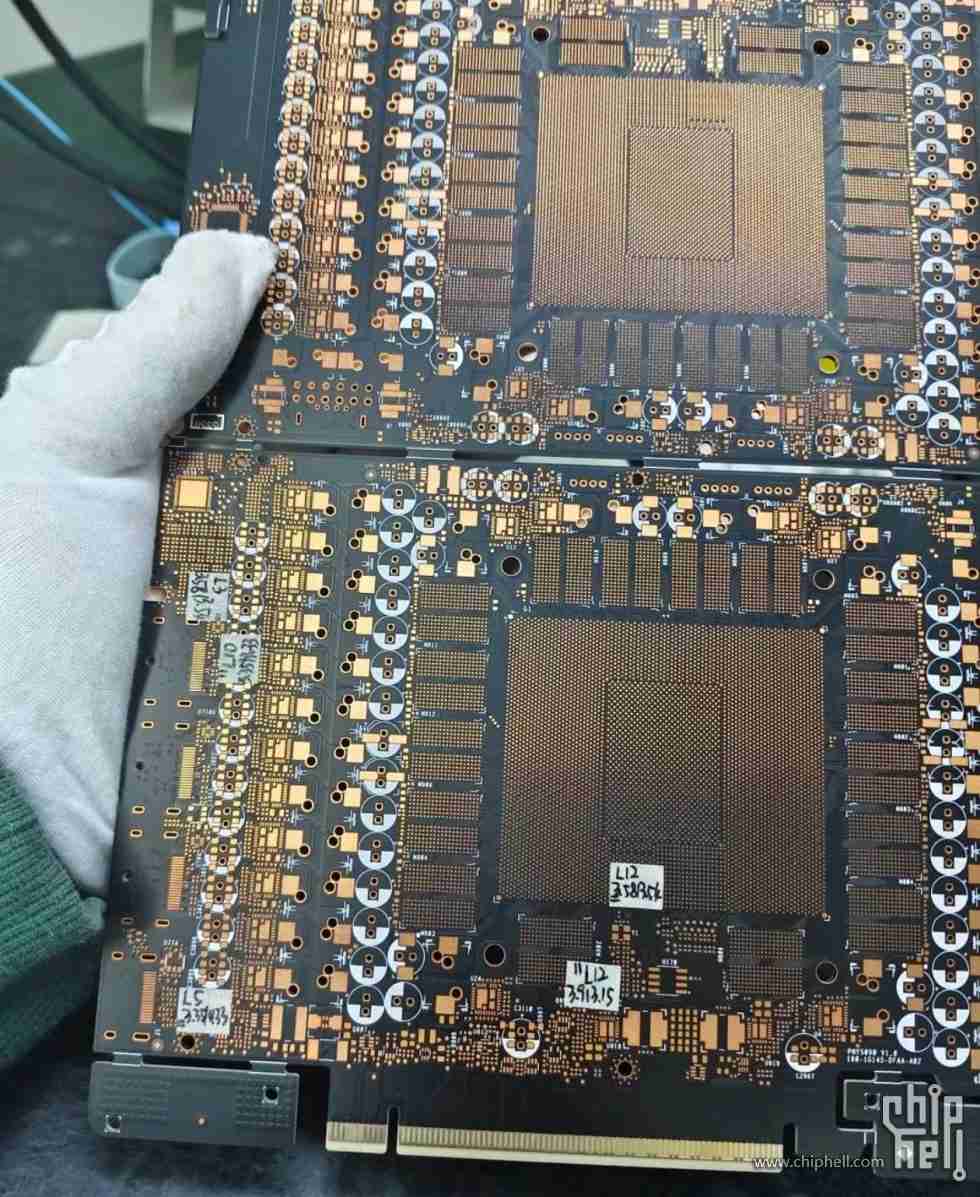

本站 12 月 30 日消息，上周英伟达 GeForce RTX 5090 显卡的裸 PCB 和测试样卡 PCB 接连曝光，而台媒 BenchLife.info 为这张 Blackwell 世代旗舰游戏显卡补充了更多信息。

该媒体表示 RTX 5090 将采用 14 层 PCB 设计，预计采用 16+6+7 相供电，不过并未明确这里指的是英伟达向第三方提供的参考设计还是 FE 版本。作为参考，上代 RTX 4090 FE 采用的是 20+3 相供电。

报道称英伟达 GeForce RTX 5090 显卡的 TGP 功耗将达 600W，而从 RTX 5070 开始的 200W 及以上 TGP 的 RTX 50 系列显卡都将采用 12V-2×6 供电接口。

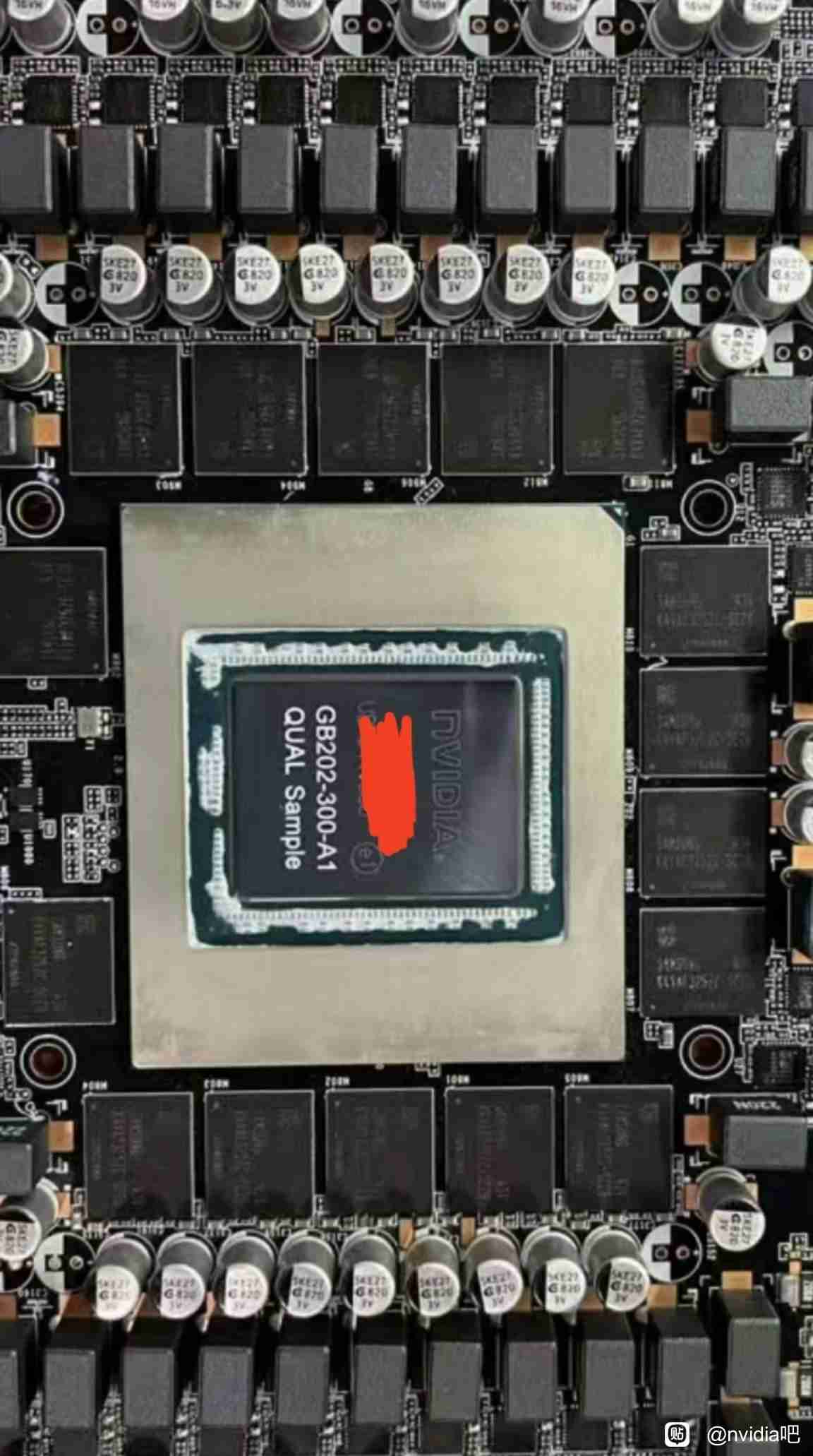

RTX 5090 将基于代号 GB202-300-A1 的 GPU 核心变体，拥有 170SM（本站注：即 21760 CUDA），配备 512bit 位宽 32GB 容量的 GDDR7 显存，采用 PCIe 5.0×16 总线接口。
