英伟达推出NVHBM：定制HBM带宽提升30%并扩展NVLink Fusion生态

NVHBM核心架构：内存控制器集成与性能指标

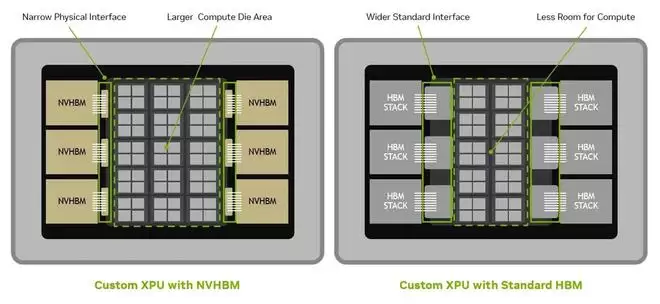

NVHBM采用定制的HBM基础裸片（Base Die），其核心创新在于将内存控制器集成到HBM基础裸片中，而非像传统HBM架构那样将控制器放置在XPU芯片上。这一设计基于英伟达未来GPU所采用的相同技术，旨在解决传统架构中内存控制器占用XPU宝贵计算空间的问题。

根据英伟达公布的数据，该新设计带来了以下具体性能提升：

• 带宽提升：单个NVHBM堆栈提供的带宽比标准HBM4E高出30%。
• 功耗降低：整体功耗降低了15%。
• 空间释放：为主计算芯片带来了最多25%的额外空间。

在AI基础设施部署成千上万芯片的场景下，这些累积效应将产生显著影响。

生态合作：亚马逊Annapurna Labs与NVLink Fusion扩展

NVHBM并非旨在取代通用HBM产品，而是英伟达专门向潜在合作伙伴提供的基础组件，作为围绕NVLink Fusion更广泛合作的一部分。亚马逊的Annapurna Labs将成为首个与NVLink Fusion合作开发NVHBM技术的公司，双方致力于共同打造下一代半定制AI基础设施。

通过这一合作，NVLink Fusion生态系统得以进一步扩展，为XPU（异构计算单元）带来更高的内存性能和效率。这种合作模式允许合作伙伴利用NVHBM技术，结合自身的定制需求，构建更具竞争力的AI解决方案。

标准化实施与供应链影响

英伟达正在建立一个标准的NVHBM实现方案，该方案允许由多个提供商提供组件。这一标准化举措具有明确的工程和商业意义：

1. 减少工程工作量：降低了跨供应商封装集成和认证所需的复杂度和工作量。
2. 缓解供应瓶颈：通过多供应商支持，减少了单一来源带来的供应链风险。
3. 加速上市路径：为NVLink Fusion客户提供了更快将定制AI芯片推向市场的路径。

这种灵活的选择机制，使得NVHBM成为连接标准HBM硬件与定制化AI芯片需求之间的桥梁，既保留了HBM的高性能特性，又通过标准化接口降低了集成门槛。

关键判断与限制

• 适用范围：NVHBM主要面向需要高带宽、低功耗且希望优化XPU芯片面积的AI基础设施定制场景，特别是与NVLink Fusion生态绑定的合作伙伴。
• 技术边界：目前数据基于英伟达官方声明，具体性能表现需结合实际硬件部署验证；带宽提升30%、功耗降低15%及空间释放25%为理论或实验室数据，实际量产产品可能存在差异。
• 不确定性：多供应商标准化方案的具体实施时间表、各供应商的技术成熟度以及最终市场采纳率仍待观察。
