CH579M开发指南:以太网例程及网络指示灯GPIO设置
本节作为以太网初始化的例程,是后续所有章节的基础。所有后续的操作都依赖于这部分的初始化步骤。以下是详细的测试和程序说明。测试步骤下载工程到开发板并连接网络设备:将本节的工程下载到开发板,并使用网线连接到路由器或交换机。查看串口日志:连接网线时,串口会打印数字2;断开网线时,串口会打印数字1。程序说明初始化部分独立提取:我将初始化部分单独提取出来,便于理解和使用。初始化代码来源:整个初始化代码直接采用了官方的代码。以太网轮询调用:以太网需要在定时器中断中轮询调用一个函数。CH57xNETTIMEP
本节作为以太网初始化的例程,是后续所有章节的基础。所有后续的操作都依赖于这部分的初始化步骤。以下是详细的测试和程序说明。
测试步骤

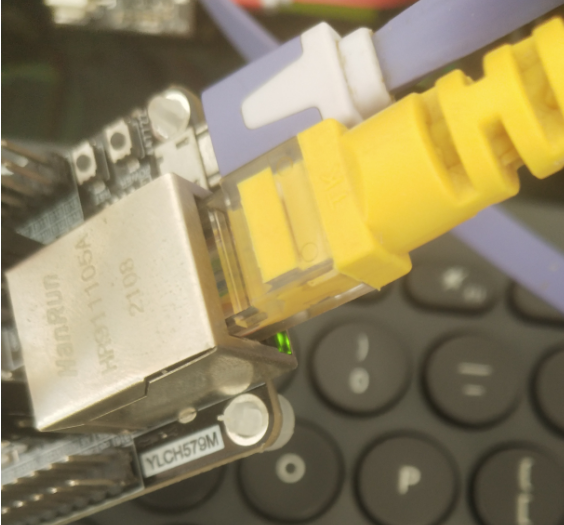

下载工程到开发板并连接网络设备: 将本节的工程下载到开发板,并使用网线连接到路由器或交换机。


查看串口日志: 连接网线时,串口会打印数字2;断开网线时,串口会打印数字1。

程序说明

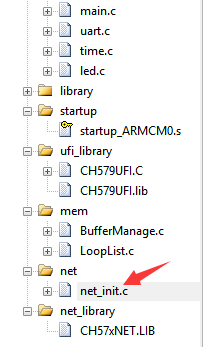

初始化部分独立提取: 我将初始化部分单独提取出来,便于理解和使用。

初始化代码来源: 整个初始化代码直接采用了官方的代码。

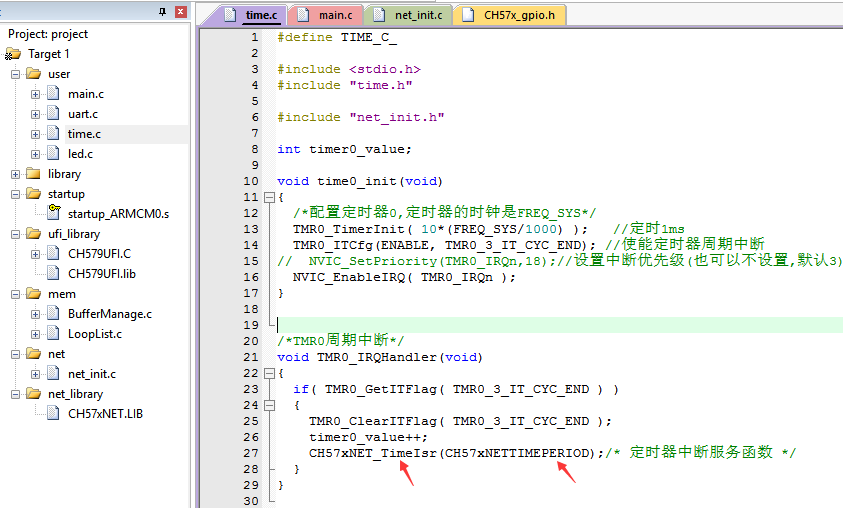

以太网轮询调用: 以太网需要在定时器中断中轮询调用一个函数。

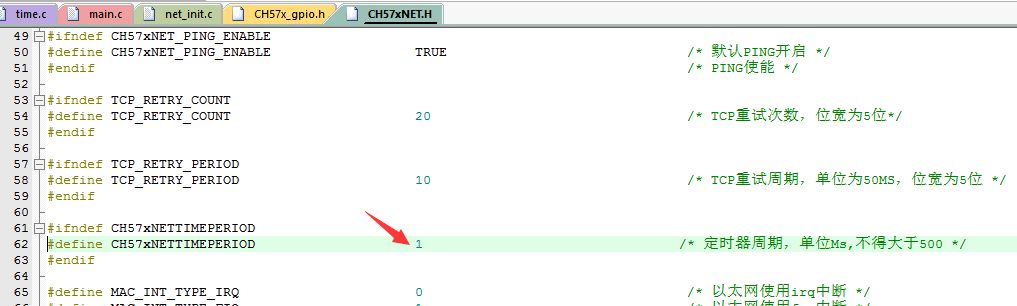

CH57xNETTIMEPERIOD的值需要根据定时器的中断时间设置。我使用的是1ms的定时器,因此设置为1。

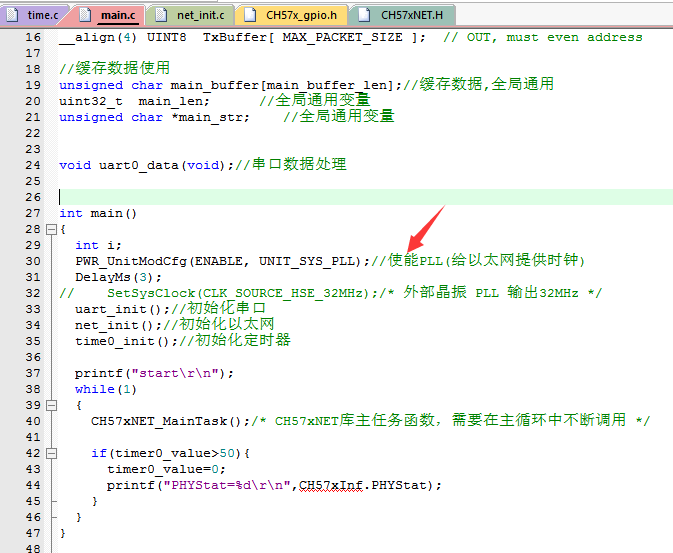

以太网时钟: 以太网的时钟由PLL控制。

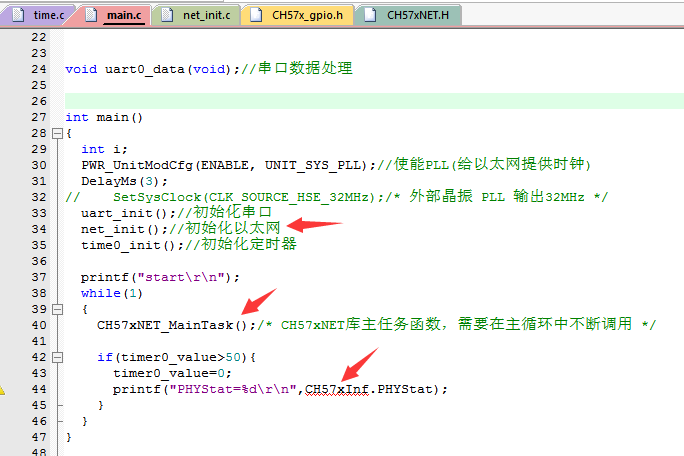

初始化以太网并打印连接状态: 初始化以太网后,打印网线的连接状态。

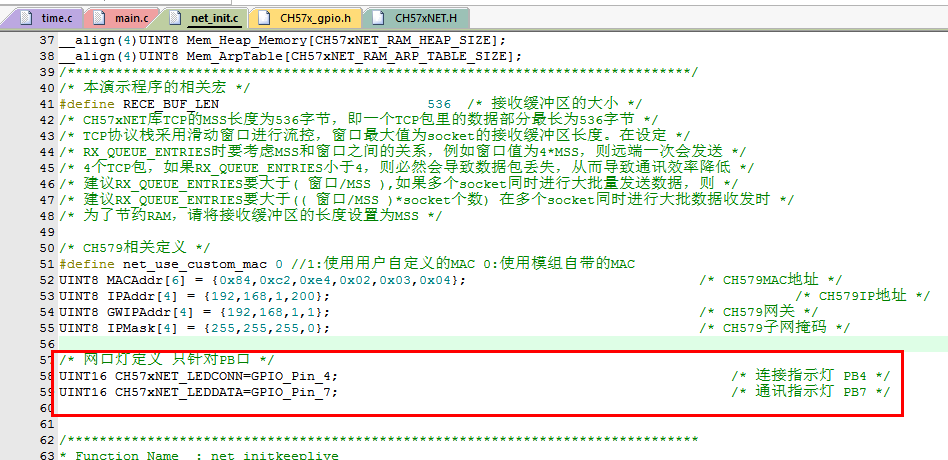

网络指示灯GPIO选择: 当前硬件上使用PB4和PB7作为网络指示灯。您可以根据自己的硬件更改指示灯引脚,但请注意只能使用PB口。


通过以上步骤和说明,您可以理解和实现以太网的初始化,并为后续的开发打下坚实的基础。
